Карта намиву греблі

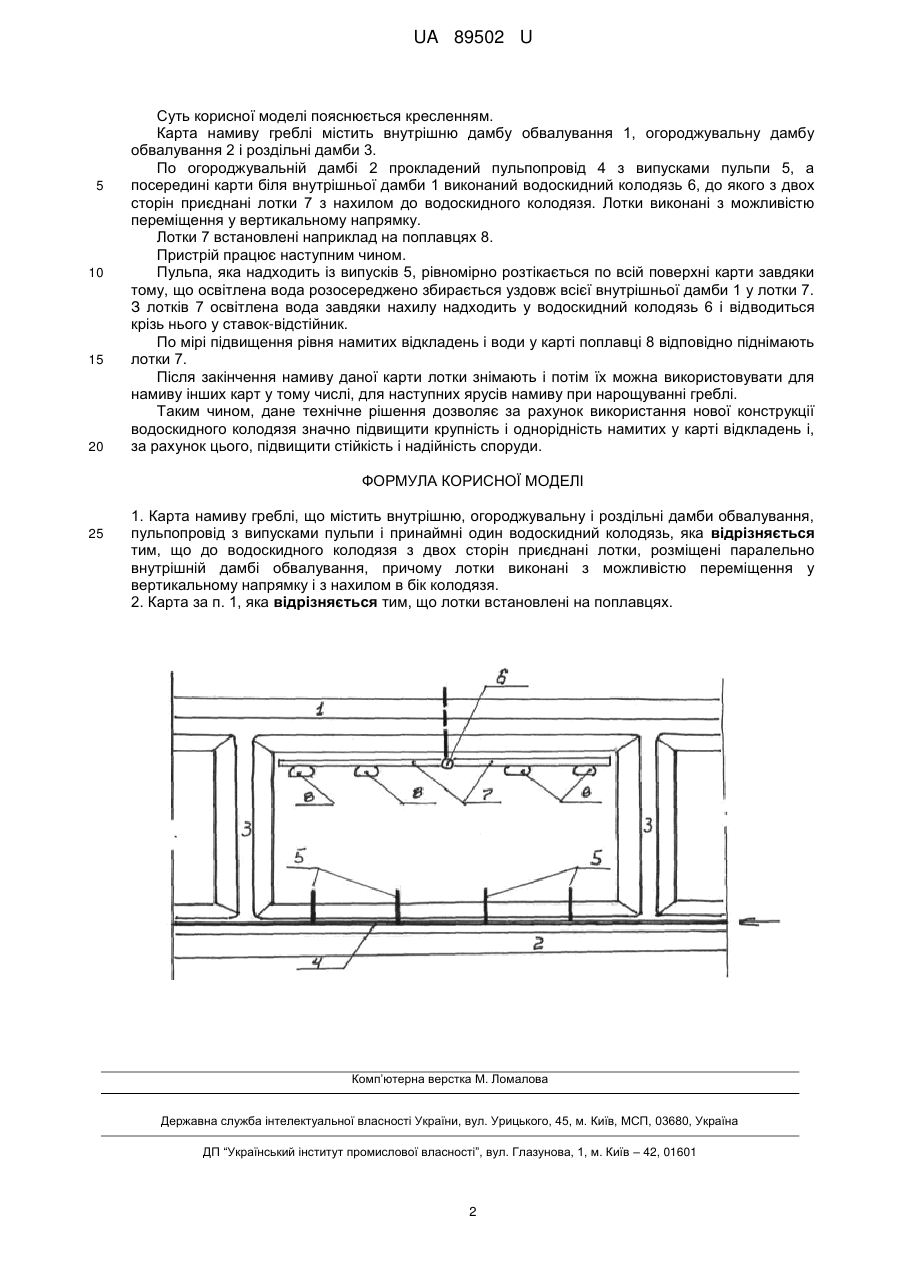

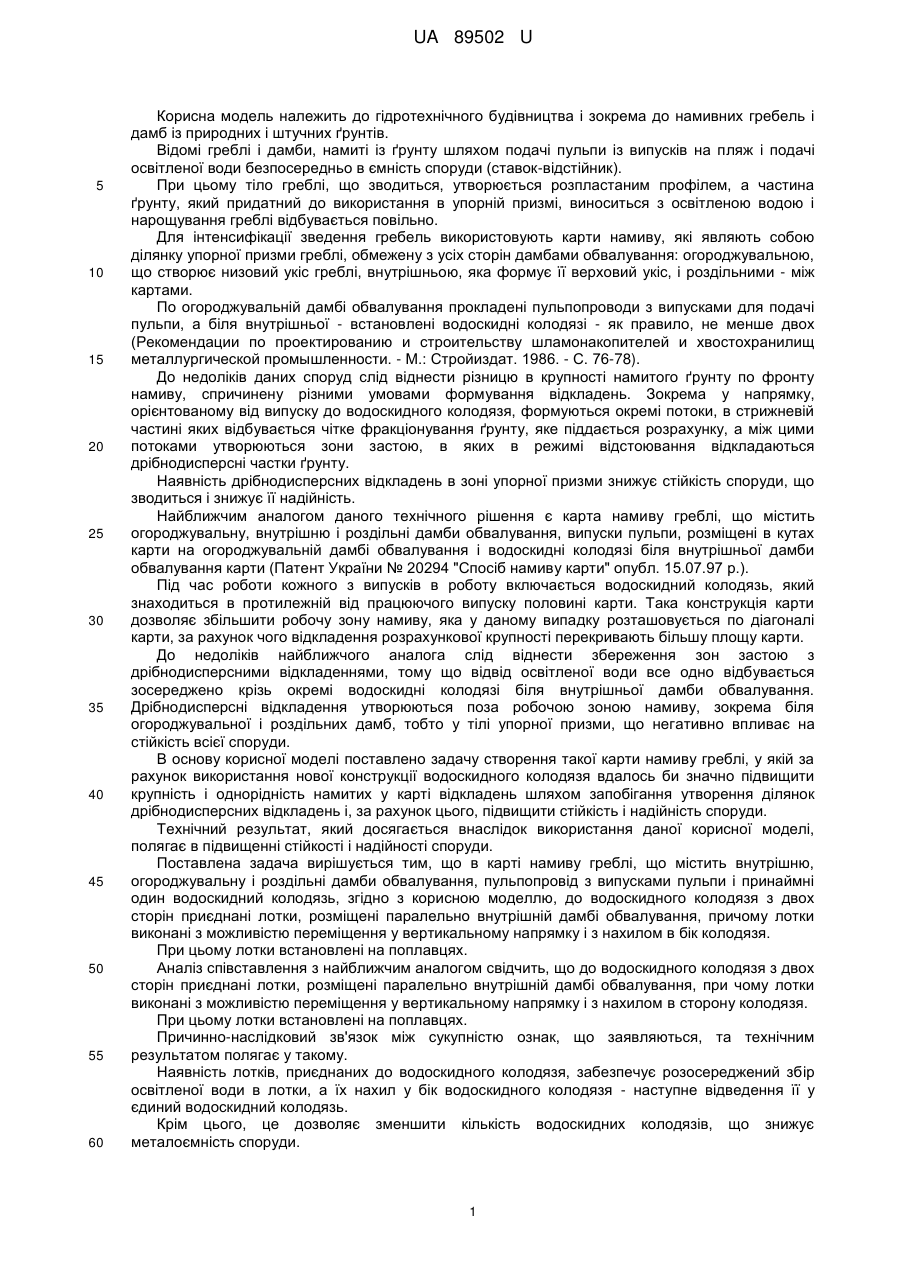

Реферат: UA 89502 U UA 89502 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідротехнічного будівництва і зокрема до намивних гребель і дамб із природних і штучних ґрунтів. Відомі греблі і дамби, намиті із ґрунту шляхом подачі пульпи із випусків на пляж і подачі освітленої води безпосередньо в ємність споруди (ставок-відстійник). При цьому тіло греблі, що зводиться, утворюється розпластаним профілем, а частина ґрунту, який придатний до використання в упорній призмі, виноситься з освітленою водою і нарощування греблі відбувається повільно. Для інтенсифікації зведення гребель використовують карти намиву, які являють собою ділянку упорної призми греблі, обмежену з усіх сторін дамбами обвалування: огороджувальною, що створює низовий укіс греблі, внутрішньою, яка формує її верховий укіс, і роздільними - між картами. По огороджувальній дамбі обвалування прокладені пульпопроводи з випусками для подачі пульпи, а біля внутрішньої - встановлені водоскидні колодязі - як правило, не менше двох (Рекомендации по проектированию и строительству шламонакопителей и хвостохранилищ металлургической промышленности. - М.: Стройиздат. 1986. - С. 76-78). До недоліків даних споруд слід віднести різницю в крупності намитого ґрунту по фронту намиву, спричинену різними умовами формування відкладень. Зокрема у напрямку, орієнтованому від випуску до водоскидного колодязя, формуються окремі потоки, в стрижневій частині яких відбувається чітке фракціонування ґрунту, яке піддається розрахунку, а між цими потоками утворюються зони застою, в яких в режимі відстоювання відкладаються дрібнодисперсні частки ґрунту. Наявність дрібнодисперсних відкладень в зоні упорної призми знижує стійкість споруди, що зводиться і знижує її надійність. Найближчим аналогом даного технічного рішення є карта намиву греблі, що містить огороджувальну, внутрішню і роздільні дамби обвалування, випуски пульпи, розміщені в кутах карти на огороджувальній дамбі обвалування і водоскидні колодязі біля внутрішньої дамби обвалування карти (Патент України № 20294 "Спосіб намиву карти" опубл. 15.07.97 р.). Під час роботи кожного з випусків в роботу включається водоскидний колодязь, який знаходиться в протилежній від працюючого випуску половині карти. Така конструкція карти дозволяє збільшити робочу зону намиву, яка у даному випадку розташовується по діагоналі карти, за рахунок чого відкладення розрахункової крупності перекривають більшу площу карти. До недоліків найближчого аналога слід віднести збереження зон застою з дрібнодисперсними відкладеннями, тому що відвід освітленої води все одно відбувається зосереджено крізь окремі водоскидні колодязі біля внутрішньої дамби обвалування. Дрібнодисперсні відкладення утворюються поза робочою зоною намиву, зокрема біля огороджувальної і роздільних дамб, тобто у тілі упорної призми, що негативно впливає на стійкість всієї споруди. В основу корисної моделі поставлено задачу створення такої карти намиву греблі, у якій за рахунок використання нової конструкції водоскидного колодязя вдалось би значно підвищити крупність і однорідність намитих у карті відкладень шляхом запобігання утворення ділянок дрібнодисперсних відкладень і, за рахунок цього, підвищити стійкість і надійність споруди. Технічний результат, який досягається внаслідок використання даної корисної моделі, полягає в підвищенні стійкості і надійності споруди. Поставлена задача вирішується тим, що в карті намиву греблі, що містить внутрішню, огороджувальну і роздільні дамби обвалування, пульпопровід з випусками пульпи і принаймні один водоскидний колодязь, згідно з корисною моделлю, до водоскидного колодязя з двох сторін приєднані лотки, розміщені паралельно внутрішній дамбі обвалування, причому лотки виконані з можливістю переміщення у вертикальному напрямку і з нахилом в бік колодязя. При цьому лотки встановлені на поплавцях. Аналіз співставлення з найближчим аналогом свідчить, що до водоскидного колодязя з двох сторін приєднані лотки, розміщені паралельно внутрішній дамбі обвалування, при чому лотки виконані з можливістю переміщення у вертикальному напрямку і з нахилом в сторону колодязя. При цьому лотки встановлені на поплавцях. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Наявність лотків, приєднаних до водоскидного колодязя, забезпечує розосереджений збір освітленої води в лотки, а їх нахил у бік водоскидного колодязя - наступне відведення її у єдиний водоскидний колодязь. Крім цього, це дозволяє зменшити кількість водоскидних колодязів, що знижує металоємність споруди. 1 UA 89502 U 5 10 15 20 Суть корисної моделі пояснюється кресленням. Карта намиву греблі містить внутрішню дамбу обвалування 1, огороджувальну дамбу обвалування 2 і роздільні дамби 3. По огороджувальній дамбі 2 прокладений пульпопровід 4 з випусками пульпи 5, а посередині карти біля внутрішньої дамби 1 виконаний водоскидний колодязь 6, до якого з двох сторін приєднані лотки 7 з нахилом до водоскидного колодязя. Лотки виконані з можливістю переміщення у вертикальному напрямку. Лотки 7 встановлені наприклад на поплавцях 8. Пристрій працює наступним чином. Пульпа, яка надходить із випусків 5, рівномірно розтікається по всій поверхні карти завдяки тому, що освітлена вода розосереджено збирається уздовж всієї внутрішньої дамби 1 у лотки 7. З лотків 7 освітлена вода завдяки нахилу надходить у водоскидний колодязь 6 і відводиться крізь нього у ставок-відстійник. По мірі підвищення рівня намитих відкладень і води у карті поплавці 8 відповідно піднімають лотки 7. Після закінчення намиву даної карти лотки знімають і потім їх можна використовувати для намиву інших карт у тому числі, для наступних ярусів намиву при нарощуванні греблі. Таким чином, дане технічне рішення дозволяє за рахунок використання нової конструкції водоскидного колодязя значно підвищити крупність і однорідність намитих у карті відкладень і, за рахунок цього, підвищити стійкість і надійність споруди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 1. Карта намиву греблі, що містить внутрішню, огороджувальну і роздільні дамби обвалування, пульпопровід з випусками пульпи і принаймні один водоскидний колодязь, яка відрізняється тим, що до водоскидного колодязя з двох сторін приєднані лотки, розміщені паралельно внутрішній дамбі обвалування, причому лотки виконані з можливістю переміщення у вертикальному напрямку і з нахилом в бік колодязя. 2. Карта за п. 1, яка відрізняється тим, що лотки встановлені на поплавцях. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
