Спосіб одержання піротехнічної алюмінієвої пудри

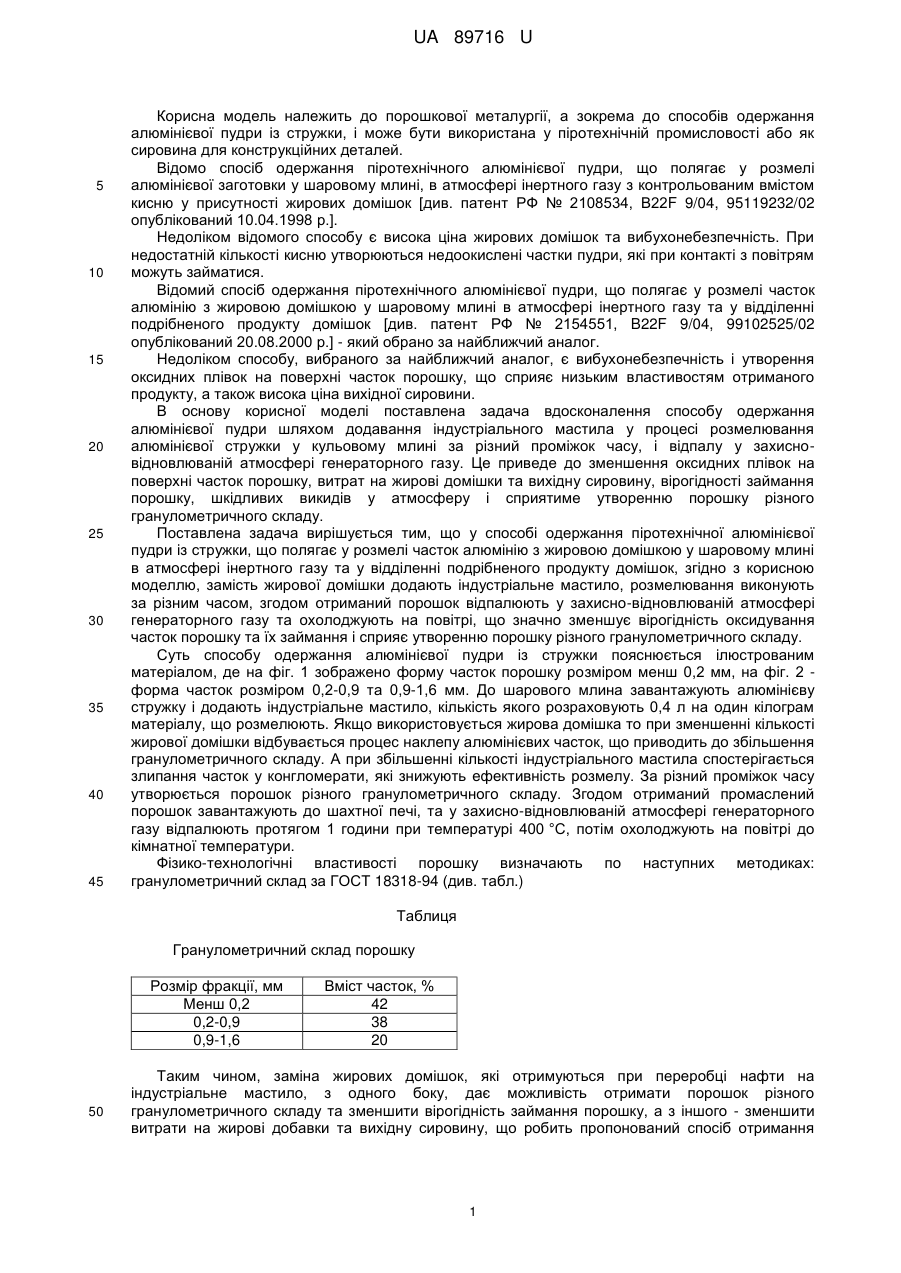

Реферат: Спосіб одержання піротехнічної алюмінієвої пудри полягає у розмелюванні часток алюмінію у шаровому млині в атмосфері інертного газу та відділенні розмеленого продукту. До шарового млина додають кількість розрахованого індустріального мастила та утворюючи порошок різного гранулометричного складу, відпалюють у захисно-відпалюваній атмосфері генераторного газу протягом години при температурі 400 °C, та охолоджують на повітрі. UA 89716 U (54) СПОСІБ ОДЕРЖАННЯ ПІРОТЕХНІЧНОЇ АЛЮМІНІЄВОЇ ПУДРИ UA 89716 U UA 89716 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до порошкової металургії, а зокрема до способів одержання алюмінієвої пудри із стружки, і може бути використана у піротехнічній промисловості або як сировина для конструкційних деталей. Відомо спосіб одержання піротехнічного алюмінієвої пудри, що полягає у розмелі алюмінієвої заготовки у шаровому млині, в атмосфері інертного газу з контрольованим вмістом кисню у присутності жирових домішок [див. патент РФ № 2108534, В22F 9/04, 95119232/02 опублікований 10.04.1998 р.]. Недоліком відомого способу є висока ціна жирових домішок та вибухонебезпечність. При недостатній кількості кисню утворюються недоокислені частки пудри, які при контакті з повітрям можуть займатися. Відомий спосіб одержання піротехнічного алюмінієвої пудри, що полягає у розмелі часток алюмінію з жировою домішкою у шаровому млині в атмосфері інертного газу та у відділенні подрібненого продукту домішок [див. патент РФ № 2154551, B22F 9/04, 99102525/02 опублікований 20.08.2000 р.] - який обрано за найближчий аналог. Недоліком способу, вибраного за найближчий аналог, є вибухонебезпечність і утворення оксидних плівок на поверхні часток порошку, що сприяє низьким властивостям отриманого продукту, а також висока ціна вихідної сировини. В основу корисної моделі поставлена задача вдосконалення способу одержання алюмінієвої пудри шляхом додавання індустріального мастила у процесі розмелювання алюмінієвої стружки у кульовому млині за різний проміжок часу, і відпалу у захисновідновлюваній атмосфері генераторного газу. Це приведе до зменшення оксидних плівок на поверхні часток порошку, витрат на жирові домішки та вихідну сировину, вірогідності займання порошку, шкідливих викидів у атмосферу і сприятиме утворенню порошку різного гранулометричного складу. Поставлена задача вирішується тим, що у способі одержання піротехнічної алюмінієвої пудри із стружки, що полягає у розмелі часток алюмінію з жировою домішкою у шаровому млині в атмосфері інертного газу та у відділенні подрібненого продукту домішок, згідно з корисною моделлю, замість жирової домішки додають індустріальне мастило, розмелювання виконують за різним часом, згодом отриманий порошок відпалюють у захисно-відновлюваній атмосфері генераторного газу та охолоджують на повітрі, що значно зменшує вірогідність оксидування часток порошку та їх займання і сприяє утворенню порошку різного гранулометричного складу. Суть способу одержання алюмінієвої пудри із стружки пояснюється ілюстрованим матеріалом, де на фіг. 1 зображено форму часток порошку розміром менш 0,2 мм, на фіг. 2 форма часток розміром 0,2-0,9 та 0,9-1,6 мм. До шарового млина завантажують алюмінієву стружку і додають індустріальне мастило, кількість якого розраховують 0,4 л на один кілограм матеріалу, що розмелюють. Якщо використовується жирова домішка то при зменшенні кількості жирової домішки відбувається процес наклепу алюмінієвих часток, що приводить до збільшення гранулометричного складу. А при збільшенні кількості індустріального мастила спостерігається злипання часток у конгломерати, які знижують ефективність розмелу. За різний проміжок часу утворюється порошок різного гранулометричного складу. Згодом отриманий промаслений порошок завантажують до шахтної печі, та у захисно-відновлюваній атмосфері генераторного газу відпалюють протягом 1 години при температурі 400 °C, потім охолоджують на повітрі до кімнатної температури. Фізико-технологічні властивості порошку визначають по наступних методиках: гранулометричний склад за ГОСТ 18318-94 (див. табл.) Таблиця Гранулометричний склад порошку Розмір фракції, мм Менш 0,2 0,2-0,9 0,9-1,6 50 Вміст часток, % 42 38 20 Таким чином, заміна жирових домішок, які отримуються при переробці нафти на індустріальне мастило, з одного боку, дає можливість отримати порошок різного гранулометричного складу та зменшити вірогідність займання порошку, а з іншого - зменшити витрати на жирові добавки та вихідну сировину, що робить пропонований спосіб отримання 1 UA89716 U 5 порошку із алюмінієвої стружки більш дешевим (1 т. синтетичних жирних кислот або вищих спиртів - 18000 грн., а 1 т. індустріального мастила 9030 грн.). Гранулометричний склад отриманого порошку, складається із трьох фракцій: менше ніж 0,2 3 мм; 0,2-0,9 мм і 0,9-1,6 мм. Насипна щільність отриманого порошку відповідно 0,7 г/см , 1,42 3 3 3 г/см , 1,49 г/см , за найближчим аналогом не більша ніж 0,2 г/см . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб одержання піротехнічної алюмінієвої пудри, що полягає у розмелюванні часток алюмінію у шаровому млині в атмосфері інертного газу та відділенні розмеленого продукту, який відрізняється тим, що до шарового млина додають кількість розрахованого індустріального мастила та утворюючи порошок різного гранулометричного складу, відпалюють у захисновідпалюваній атмосфері генераторного газу протягом години при температурі 400 °C, та охолоджують на повітрі. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
