Гвинтовий конвеєр

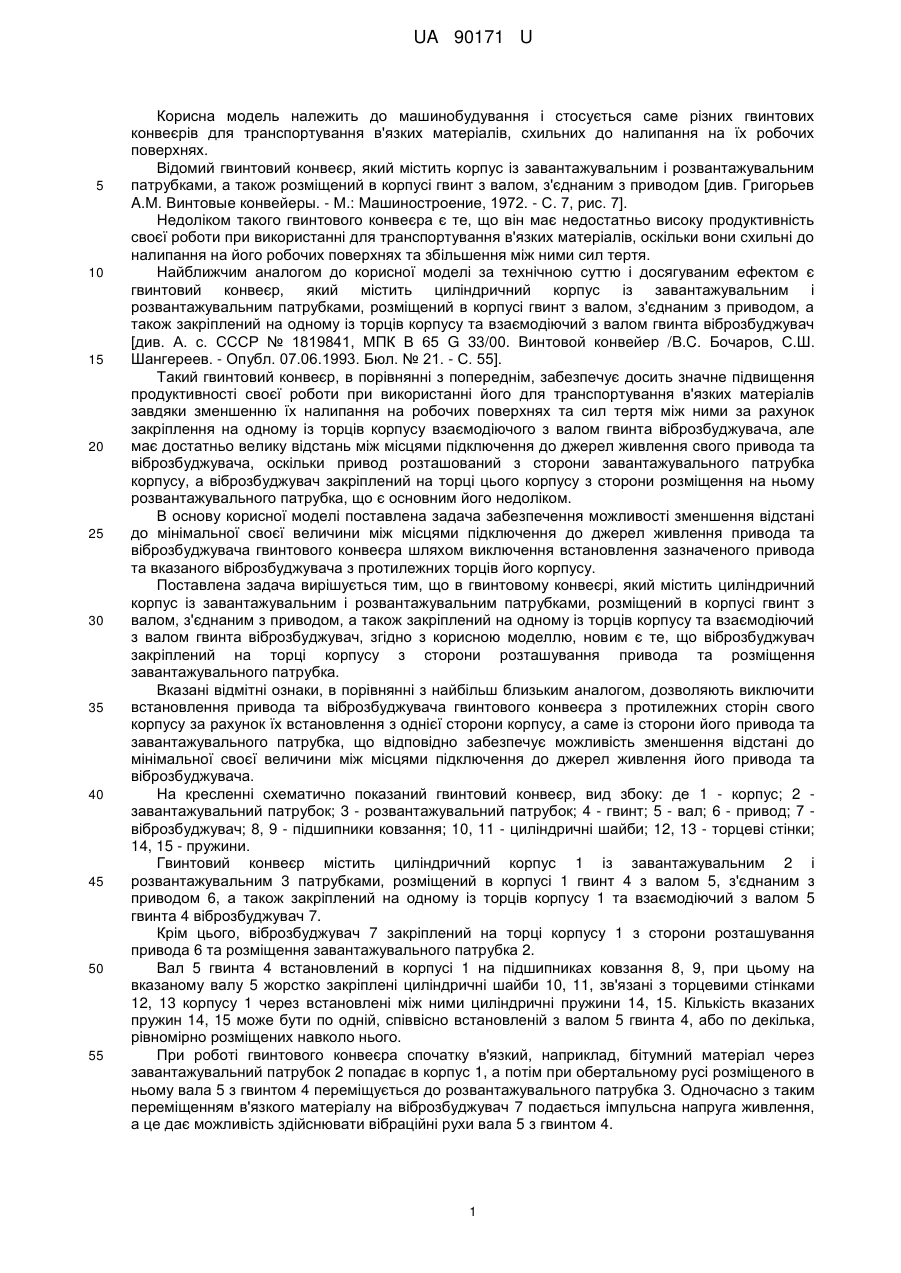

Реферат: UA 90171 U UA 90171 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме різних гвинтових конвеєрів для транспортування в'язких матеріалів, схильних до налипання на їх робочих поверхнях. Відомий гвинтовий конвеєр, який містить корпус із завантажувальним і розвантажувальним патрубками, а також розміщений в корпусі гвинт з валом, з'єднаним з приводом [див. Григорьев A.M. Винтовые конвейеры. - М.: Машиностроение, 1972. - С. 7, рис. 7]. Недоліком такого гвинтового конвеєра є те, що він має недостатньо високу продуктивність своєї роботи при використанні для транспортування в'язких матеріалів, оскільки вони схильні до налипання на його робочих поверхнях та збільшення між ними сил тертя. Найближчим аналогом до корисної моделі за технічною суттю і досягуваним ефектом є гвинтовий конвеєр, який містить циліндричний корпус із завантажувальним і розвантажувальним патрубками, розміщений в корпусі гвинт з валом, з'єднаним з приводом, а також закріплений на одному із торців корпусу та взаємодіючий з валом гвинта віброзбуджувач [див. А. с. СССР № 1819841, МПК В 65 G 33/00. Винтовой конвейер /B.C. Бочаров, С.Ш. Шангереев. - Опубл. 07.06.1993. Бюл. № 21. - С. 55]. Такий гвинтовий конвеєр, в порівнянні з попереднім, забезпечує досить значне підвищення продуктивності своєї роботи при використанні його для транспортування в'язких матеріалів завдяки зменшенню їх налипання на робочих поверхнях та сил тертя між ними за рахунок закріплення на одному із торців корпусу взаємодіючого з валом гвинта віброзбуджувача, але має достатньо велику відстань між місцями підключення до джерел живлення свого привода та віброзбуджувача, оскільки привод розташований з сторони завантажувального патрубка корпусу, а віброзбуджувач закріплений на торці цього корпусу з сторони розміщення на ньому розвантажувального патрубка, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення відстані до мінімальної своєї величини між місцями підключення до джерел живлення привода та віброзбуджувача гвинтового конвеєра шляхом виключення встановлення зазначеного привода та вказаного віброзбуджувача з протилежних торців його корпусу. Поставлена задача вирішується тим, що в гвинтовому конвеєрі, який містить циліндричний корпус із завантажувальним і розвантажувальним патрубками, розміщений в корпусі гвинт з валом, з'єднаним з приводом, а також закріплений на одному із торців корпусу та взаємодіючий з валом гвинта віброзбуджувач, згідно з корисною моделлю, новим є те, що віброзбуджувач закріплений на торці корпусу з сторони розташування привода та розміщення завантажувального патрубка. Вказані відмітні ознаки, в порівнянні з найбільш близьким аналогом, дозволяють виключити встановлення привода та віброзбуджувача гвинтового конвеєра з протилежних сторін свого корпусу за рахунок їх встановлення з однієї сторони корпусу, а саме із сторони його привода та завантажувального патрубка, що відповідно забезпечує можливість зменшення відстані до мінімальної своєї величини між місцями підключення до джерел живлення його привода та віброзбуджувача. На кресленні схематично показаний гвинтовий конвеєр, вид збоку: де 1 - корпус; 2 завантажувальний патрубок; 3 - розвантажувальний патрубок; 4 - гвинт; 5 - вал; 6 - привод; 7 віброзбуджувач; 8, 9 - підшипники ковзання; 10, 11 - циліндричні шайби; 12, 13 - торцеві стінки; 14, 15 - пружини. Гвинтовий конвеєр містить циліндричний корпус 1 із завантажувальним 2 і розвантажувальним 3 патрубками, розміщений в корпусі 1 гвинт 4 з валом 5, з'єднаним з приводом 6, а також закріплений на одному із торців корпусу 1 та взаємодіючий з валом 5 гвинта 4 віброзбуджувач 7. Крім цього, віброзбуджувач 7 закріплений на торці корпусу 1 з сторони розташування привода 6 та розміщення завантажувального патрубка 2. Вал 5 гвинта 4 встановлений в корпусі 1 на підшипниках ковзання 8, 9, при цьому на вказаному валу 5 жорстко закріплені циліндричні шайби 10, 11, зв'язані з торцевими стінками 12, 13 корпусу 1 через встановлені між ними циліндричні пружини 14, 15. Кількість вказаних пружин 14, 15 може бути по одній, співвісно встановленій з валом 5 гвинта 4, або по декілька, рівномірно розміщених навколо нього. При роботі гвинтового конвеєра спочатку в'язкий, наприклад, бітумний матеріал через завантажувальний патрубок 2 попадає в корпус 1, а потім при обертальному русі розміщеного в ньому вала 5 з гвинтом 4 переміщується до розвантажувального патрубка 3. Одночасно з таким переміщенням в'язкого матеріалу на віброзбуджувач 7 подається імпульсна напруга живлення, а це дає можливість здійснювати вібраційні рухи вала 5 з гвинтом 4. 1 UA 90171 U 5 10 15 Такі вібраційні рухи зазначеного вала 5 з гвинтом 4 здійснюються при його короткочасному втягуванні в котушку цього віброзбуджувача 7 і такому ж самому короткочасному його виштовхуванні з вказаної котушки подібно до того, як відбуваються її короткочасні включення та виключення. В процесі роботи віброзбуджувача 7 одночасно відбувається також і почергово змінний стиск пружин 14, 15 та їх повернення в попереднє положення. При переміщенні в'язкого матеріалу в корпусі 1 та вібраційних рухах в ньому вала 5 з гвинтом 4 вздовж його осі вказаний в'язкий, наприклад, бітумний матеріал не встигає здійснювати налипання на робочі поверхні корпусу 1 і гвинта 4. В свою чергу така робота гвинтового конвеєра сприяє зменшенню коефіцієнта тертя в'язкого матеріалу з робочими поверхнями корпусу 1 і гвинта 4, а також сил тертя між ними. Разом з цим, вказана робота гвинтового конвеєра при переміщенні ним в'язких матеріалів, сприяє також підвищенню продуктивності своєї роботи, оскільки саме одночасне здійснення обертальних та вібраційних рухів гвинта 4 в корпусі 1 дає найбільш високу ефективність її підвищення. При цьому велике значення має встановлення віброзбуджувача 7 саме з сторони привода 6 та завантажувального патрубка 2 корпусу 1. Таким чином, здійснене удосконалення гвинтового конвеєра дозволяє виключити встановлення привода та віброзбуджувача гвинтового механізму з протилежних сторін свого корпусу, що відповідно забезпечує можливість зменшення відстані до мінімальної своєї величини між місцями підключення до джерел живлення його привода та віброзбуджувача. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Гвинтовий конвеєр, що містить циліндричний корпус із завантажувальним і розвантажувальним патрубками, розміщений в корпусі гвинт з валом, з'єднаним з приводом, а також закріплений на одному із торців корпусу та взаємодіючий з валом гвинта віброзбуджувач, який відрізняється тим, що віброзбуджувач закріплений на торці корпусу з сторони розташування привода та розміщення завантажувального патрубка. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
