Глушник шуму газового струменя

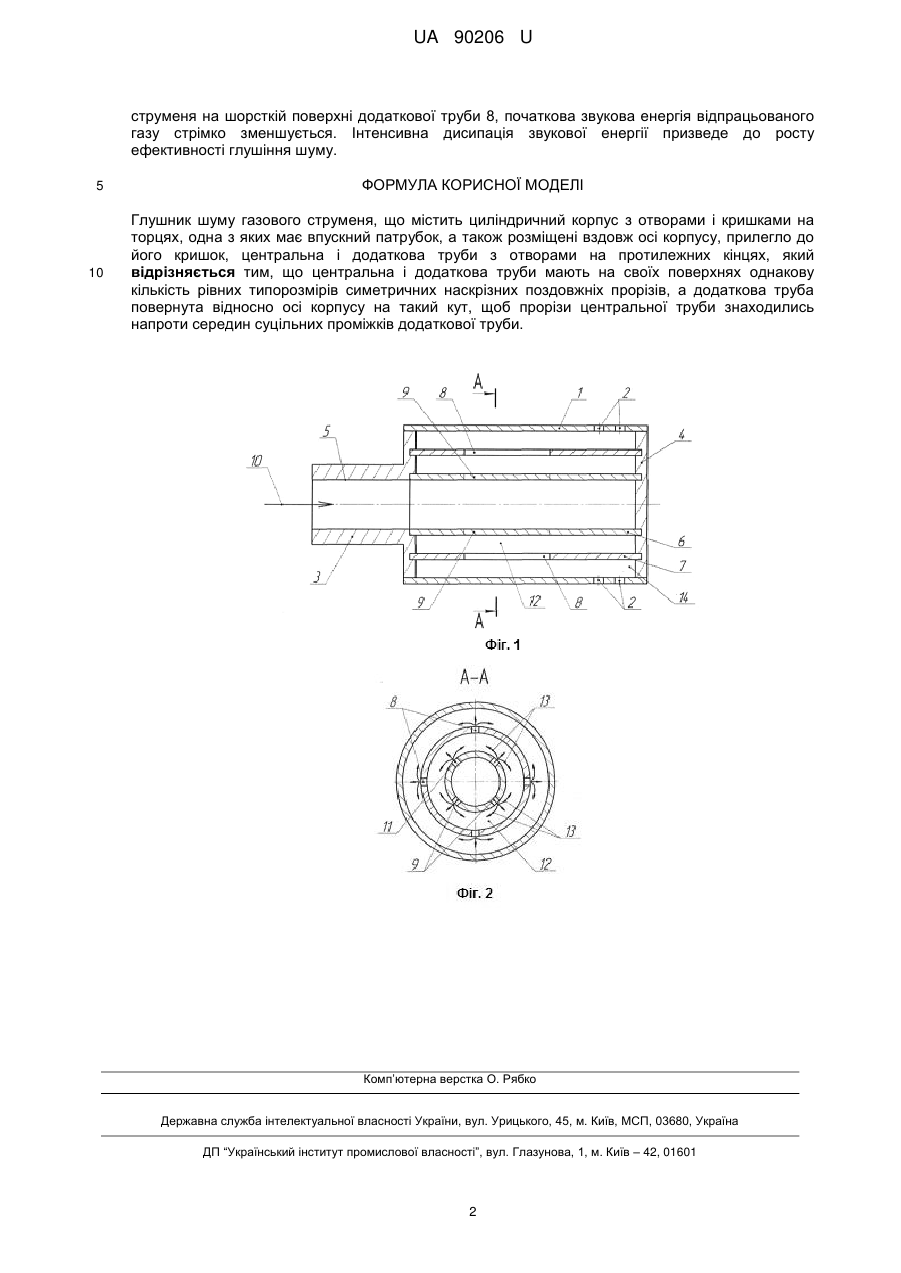

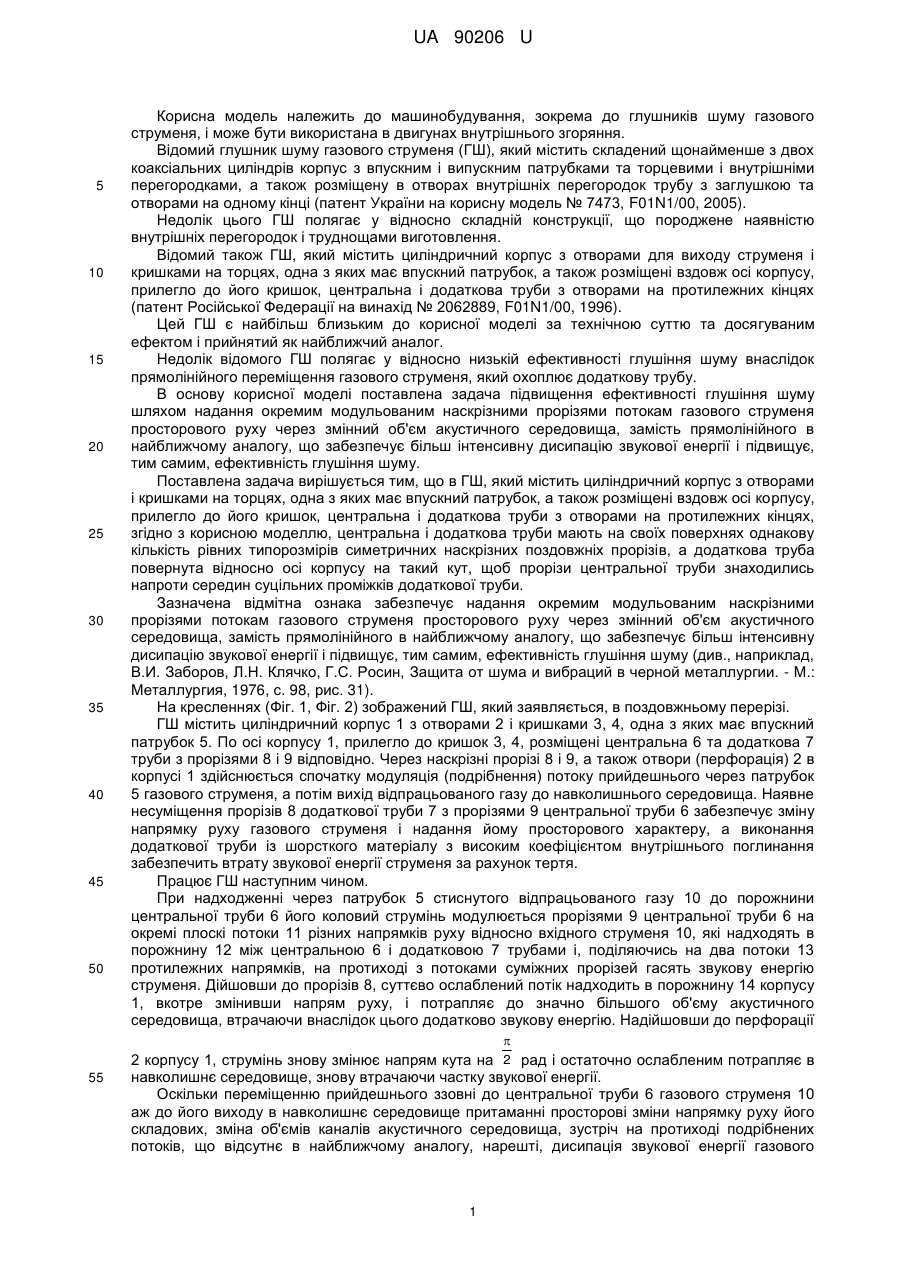

Реферат: UA 90206 U UA 90206 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема до глушників шуму газового струменя, і може бути використана в двигунах внутрішнього згоряння. Відомий глушник шуму газового струменя (ГШ), який містить складений щонайменше з двох коаксіальних циліндрів корпус з впускним і випускним патрубками та торцевими і внутрішніми перегородками, а також розміщену в отворах внутрішніх перегородок трубу з заглушкою та отворами на одному кінці (патент України на корисну модель № 7473, F01N1/00, 2005). Недолік цього ГШ полягає у відносно складній конструкції, що породжене наявністю внутрішніх перегородок і труднощами виготовлення. Відомий також ГШ, який містить циліндричний корпус з отворами для виходу струменя і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу, прилегло до його кришок, центральна і додаткова труби з отворами на протилежних кінцях (патент Російської Федерації на винахід № 2062889, F01N1/00, 1996). Цей ГШ є найбільш близьким до корисної моделі за технічною суттю та досягуваним ефектом і прийнятий як найближчий аналог. Недолік відомого ГШ полягає у відносно низькій ефективності глушіння шуму внаслідок прямолінійного переміщення газового струменя, який охоплює додаткову трубу. В основу корисної моделі поставлена задача підвищення ефективності глушіння шуму шляхом надання окремим модульованим наскрізними прорізями потокам газового струменя просторового руху через змінний об'єм акустичного середовища, замість прямолінійного в найближчому аналогу, що забезпечує більш інтенсивну дисипацію звукової енергії і підвищує, тим самим, ефективність глушіння шуму. Поставлена задача вирішується тим, що в ГШ, який містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу, прилегло до його кришок, центральна і додаткова труби з отворами на протилежних кінцях, згідно з корисною моделлю, центральна і додаткова труби мають на своїх поверхнях однакову кількість рівних типорозмірів симетричних наскрізних поздовжніх прорізів, а додаткова труба повернута відносно осі корпусу на такий кут, щоб прорізи центральної труби знаходились напроти середин суцільних проміжків додаткової труби. Зазначена відмітна ознака забезпечує надання окремим модульованим наскрізними прорізями потокам газового струменя просторового руху через змінний об'єм акустичного середовища, замість прямолінійного в найближчому аналогу, що забезпечує більш інтенсивну дисипацію звукової енергії і підвищує, тим самим, ефективність глушіння шуму (див., наприклад, В.И. Заборов, Л.Н. Клячко, Г.С. Росин, Защита от шума и вибраций в черной металлургии. - М.: Металлургия, 1976, с. 98, рис. 31). На кресленнях (Фіг. 1, Фіг. 2) зображений ГШ, який заявляється, в поздовжньому перерізі. ГШ містить циліндричний корпус 1 з отворами 2 і кришками 3, 4, одна з яких має впускний патрубок 5. По осі корпусу 1, прилегло до кришок 3, 4, розміщені центральна 6 та додаткова 7 труби з прорізями 8 і 9 відповідно. Через наскрізні прорізі 8 і 9, а також отвори (перфорація) 2 в корпусі 1 здійснюється спочатку модуляція (подрібнення) потоку прийдешнього через патрубок 5 газового струменя, а потім вихід відпрацьованого газу до навколишнього середовища. Наявне несуміщення прорізів 8 додаткової труби 7 з прорізями 9 центральної труби 6 забезпечує зміну напрямку руху газового струменя і надання йому просторового характеру, а виконання додаткової труби із шорсткого матеріалу з високим коефіцієнтом внутрішнього поглинання забезпечить втрату звукової енергії струменя за рахунок тертя. Працює ГШ наступним чином. При надходженні через патрубок 5 стиснутого відпрацьованого газу 10 до порожнини центральної труби 6 його коловий струмінь модулюється прорізями 9 центральної труби 6 на окремі плоскі потоки 11 різних напрямків руху відносно вхідного струменя 10, які надходять в порожнину 12 між центральною 6 і додатковою 7 трубами і, поділяючись на два потоки 13 протилежних напрямків, на протиході з потоками суміжних прорізей гасять звукову енергію струменя. Дійшовши до прорізів 8, суттєво ослаблений потік надходить в порожнину 14 корпусу 1, вкотре змінивши напрям руху, і потрапляє до значно більшого об'єму акустичного середовища, втрачаючи внаслідок цього додатково звукову енергію. Надійшовши до перфорації  2 рад і остаточно ослабленим потрапляє в 2 корпусу 1, струмінь знову змінює напрям кута на 55 навколишнє середовище, знову втрачаючи частку звукової енергії. Оскільки переміщенню прийдешнього ззовні до центральної труби 6 газового струменя 10 аж до його виходу в навколишнє середовище притаманні просторові зміни напрямку руху його складових, зміна об'ємів каналів акустичного середовища, зустріч на протиході подрібнених потоків, що відсутнє в найближчому аналогу, нарешті, дисипація звукової енергії газового 1 UA 90206 U струменя на шорсткій поверхні додаткової труби 8, початкова звукова енергія відпрацьованого газу стрімко зменшується. Інтенсивна дисипація звукової енергії призведе до росту ефективності глушіння шуму. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Глушник шуму газового струменя, що містить циліндричний корпус з отворами і кришками на торцях, одна з яких має впускний патрубок, а також розміщені вздовж осі корпусу, прилегло до його кришок, центральна і додаткова труби з отворами на протилежних кінцях, який відрізняється тим, що центральна і додаткова труби мають на своїх поверхнях однакову кількість рівних типорозмірів симетричних наскрізних поздовжніх прорізів, а додаткова труба повернута відносно осі корпусу на такий кут, щоб прорізи центральної труби знаходились напроти середин суцільних проміжків додаткової труби. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
