Спосіб виготовлення спіралі з важкодеформованого малопластичного дроту

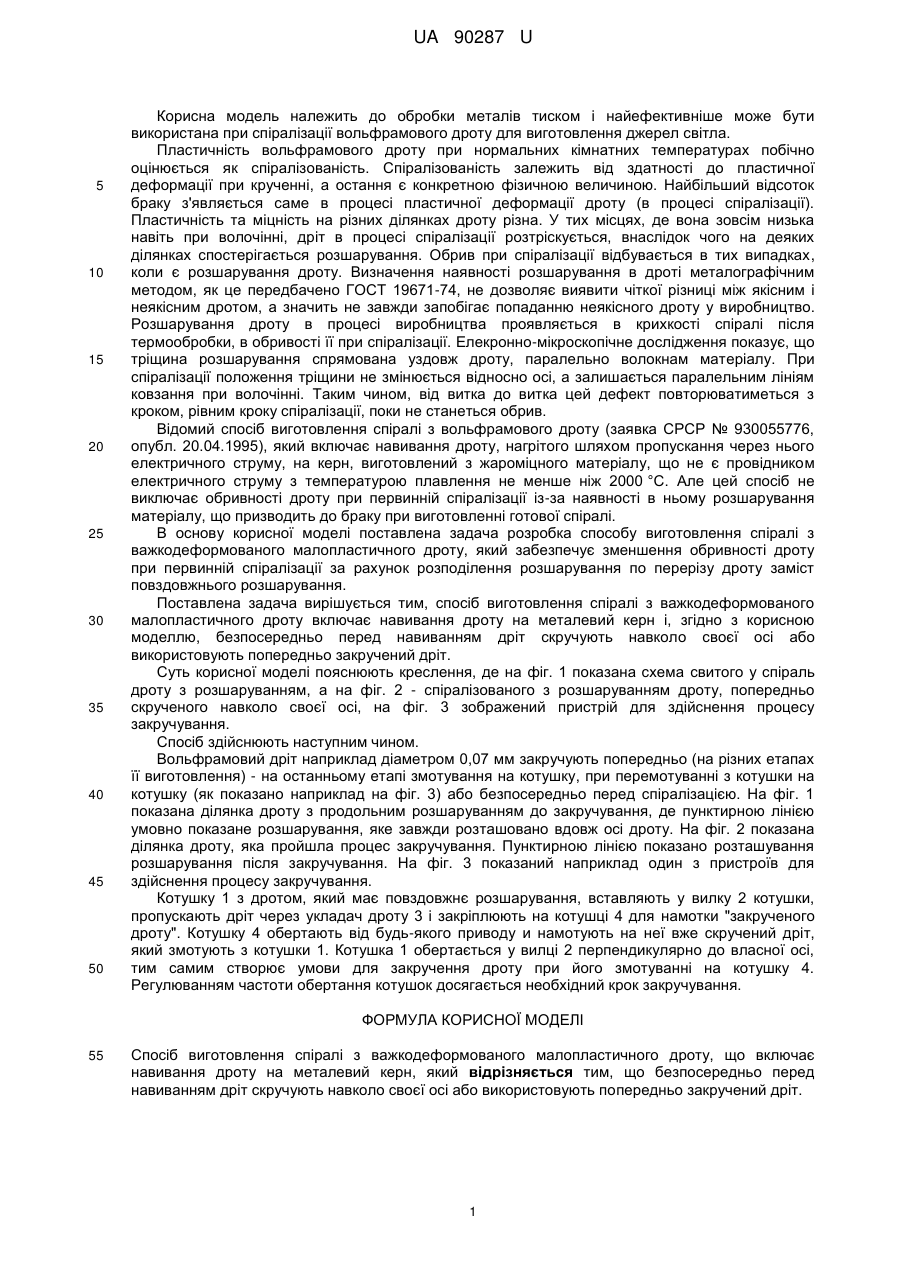

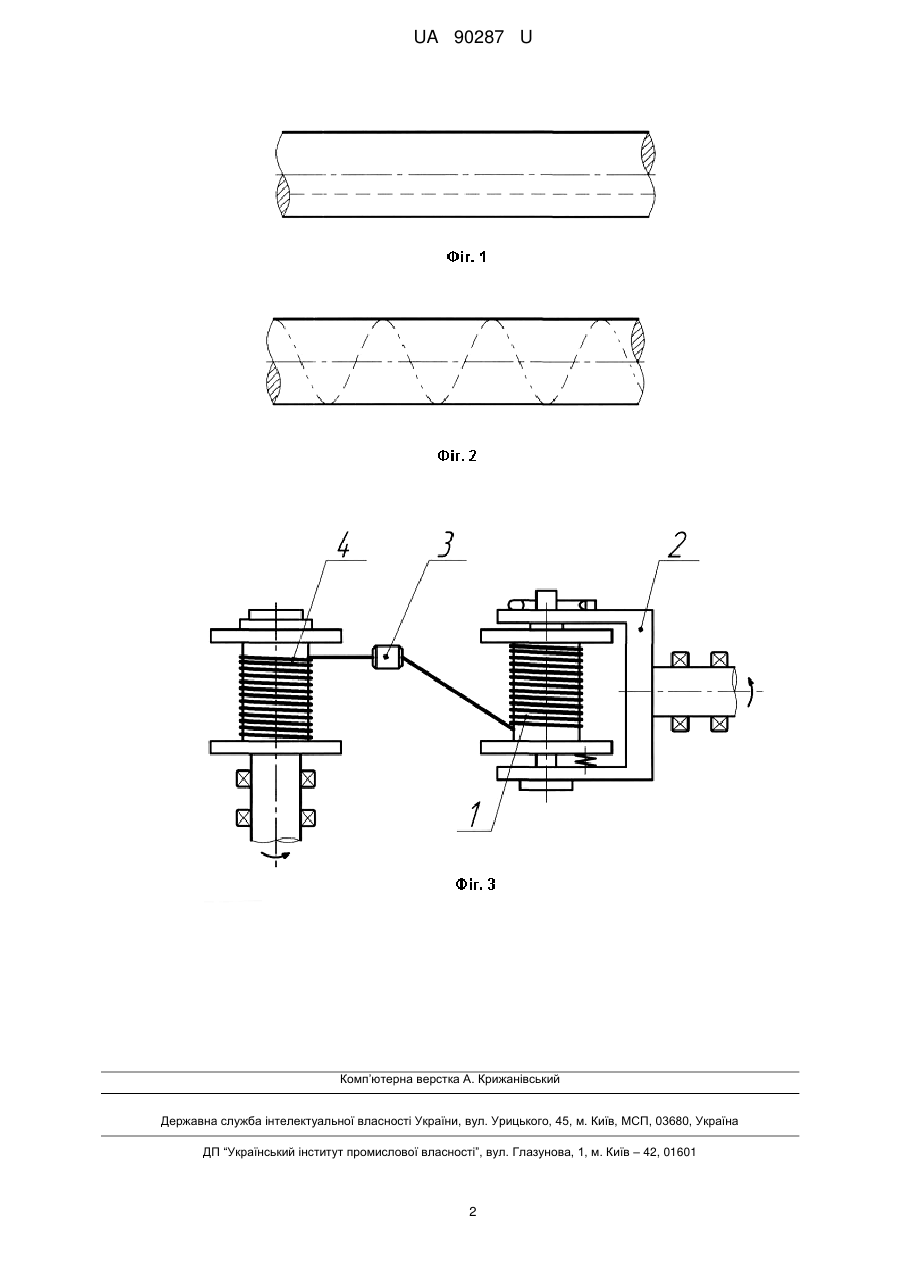

Реферат: UA 90287 U UA 90287 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обробки металів тиском і найефективніше може бути використана при спіралізації вольфрамового дроту для виготовлення джерел світла. Пластичність вольфрамового дроту при нормальних кімнатних температурах побічно оцінюється як спіралізованість. Спіралізованість залежить від здатності до пластичної деформації при крученні, а остання є конкретною фізичною величиною. Найбільший відсоток браку з'являється саме в процесі пластичної деформації дроту (в процесі спіралізації). Пластичність та міцність на різних ділянках дроту різна. У тих місцях, де вона зовсім низька навіть при волочінні, дріт в процесі спіралізації розтріскується, внаслідок чого на деяких ділянках спостерігається розшарування. Обрив при спіралізації відбувається в тих випадках, коли є розшарування дроту. Визначення наявності розшарування в дроті металографічним методом, як це передбачено ГОСТ 19671-74, не дозволяє виявити чіткої різниці між якісним і неякісним дротом, а значить не завжди запобігає попаданню неякісного дроту у виробництво. Розшарування дроту в процесі виробництва проявляється в крихкості спіралі після термообробки, в обривості її при спіралізації. Елекронно-мікроскопічне дослідження показує, що тріщина розшарування спрямована уздовж дроту, паралельно волокнам матеріалу. При спіралізації положення тріщини не змінюється відносно осі, а залишається паралельним лініям ковзання при волочінні. Таким чином, від витка до витка цей дефект повторюватиметься з кроком, рівним кроку спіралізації, поки не станеться обрив. Відомий спосіб виготовлення спіралі з вольфрамового дроту (заявка СРСР № 930055776, опубл. 20.04.1995), який включає навивання дроту, нагрітого шляхом пропускання через нього електричного струму, на керн, виготовлений з жароміцного матеріалу, що не є провідником електричного струму з температурою плавлення не менше ніж 2000 °C. Але цей спосіб не виключає обривності дроту при первинній спіралізації із-за наявності в ньому розшарування матеріалу, що призводить до браку при виготовленні готової спіралі. В основу корисної моделі поставлена задача розробка способу виготовлення спіралі з важкодеформованого малопластичного дроту, який забезпечує зменшення обривності дроту при первинній спіралізації за рахунок розподілення розшарування по перерізу дроту заміст повздовжнього розшарування. Поставлена задача вирішується тим, спосіб виготовлення спіралі з важкодеформованого малопластичного дроту включає навивання дроту на металевий керн і, згідно з корисною моделлю, безпосередньо перед навиванням дріт скручують навколо своєї осі або використовують попередньо закручений дріт. Суть корисної моделі пояснюють креслення, де на фіг. 1 показана схема свитого у спіраль дроту з розшаруванням, а на фіг. 2 - спіралізованого з розшаруванням дроту, попередньо скрученого навколо своєї осі, на фіг. 3 зображений пристрій для здійснення процесу закручування. Спосіб здійснюють наступним чином. Вольфрамовий дріт наприклад діаметром 0,07 мм закручують попередньо (на різних етапах її виготовлення) - на останньому етапі змотування на котушку, при перемотуванні з котушки на котушку (як показано наприклад на фіг. 3) або безпосередньо перед спіралізацією. На фіг. 1 показана ділянка дроту з продольним розшаруванням до закручування, де пунктирною лінією умовно показане розшарування, яке завжди розташовано вдовж осі дроту. На фіг. 2 показана ділянка дроту, яка пройшла процес закручування. Пунктирною лінією показано розташування розшарування після закручування. На фіг. 3 показаний наприклад один з пристроїв для здійснення процесу закручування. Котушку 1 з дротом, який має повздовжнє розшарування, вставляють у вилку 2 котушки, пропускають дріт через укладач дроту 3 і закріплюють на котушці 4 для намотки "закрученого дроту". Котушку 4 обертають від будь-якого приводу и намотують на неї вже скручений дріт, який змотують з котушки 1. Котушка 1 обертається у вилці 2 перпендикулярно до власної осі, тим самим створює умови для закручення дроту при його змотуванні на котушку 4. Регулюванням частоти обертання котушок досягається необхідний крок закручування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб виготовлення спіралі з важкодеформованого малопластичного дроту, що включає навивання дроту на металевий керн, який відрізняється тим, що безпосередньо перед навиванням дріт скручують навколо своєї осі або використовують попередньо закручений дріт. 1 UA 90287 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
