Затискний транспортер стеблової стрічки льону льонозбирального комбайна

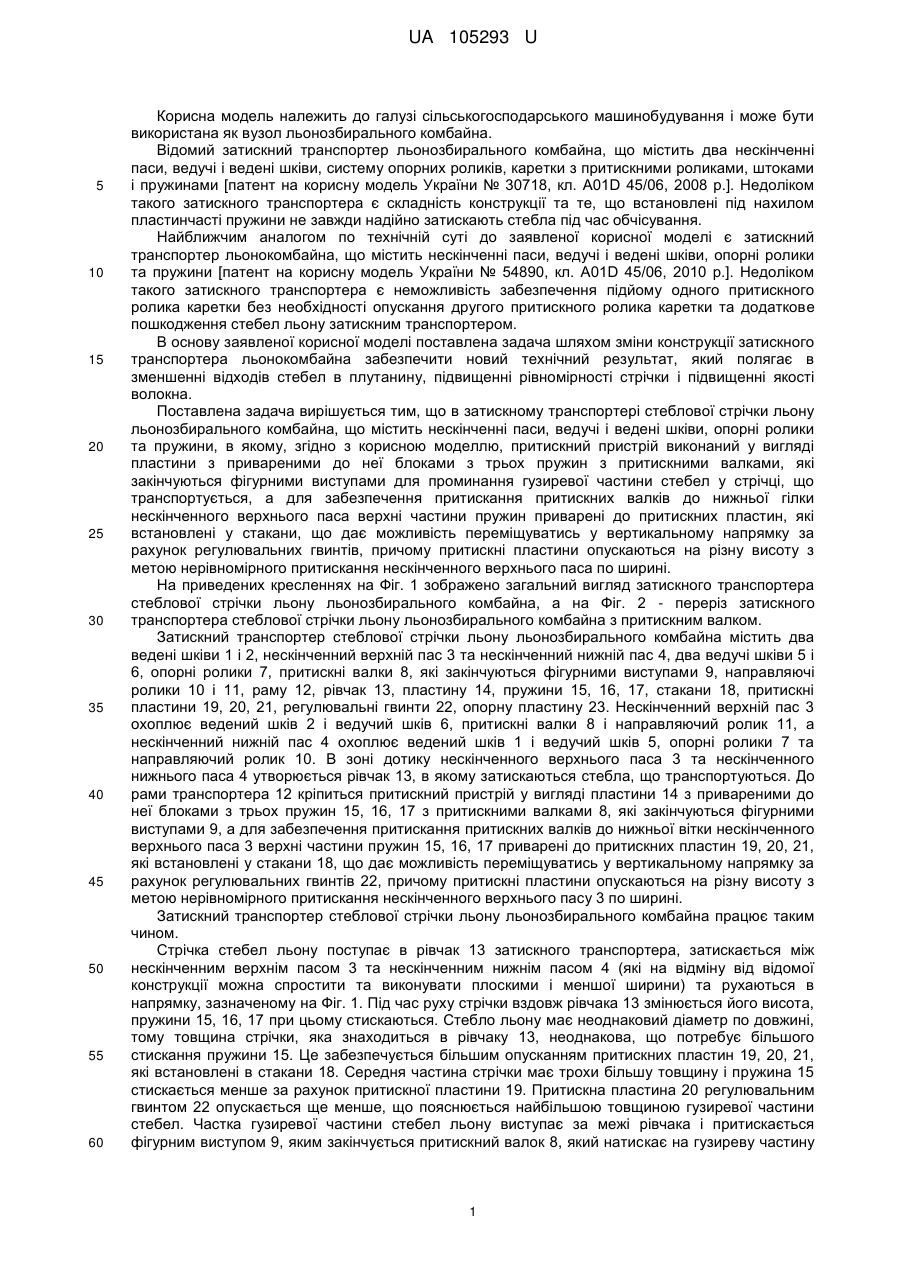

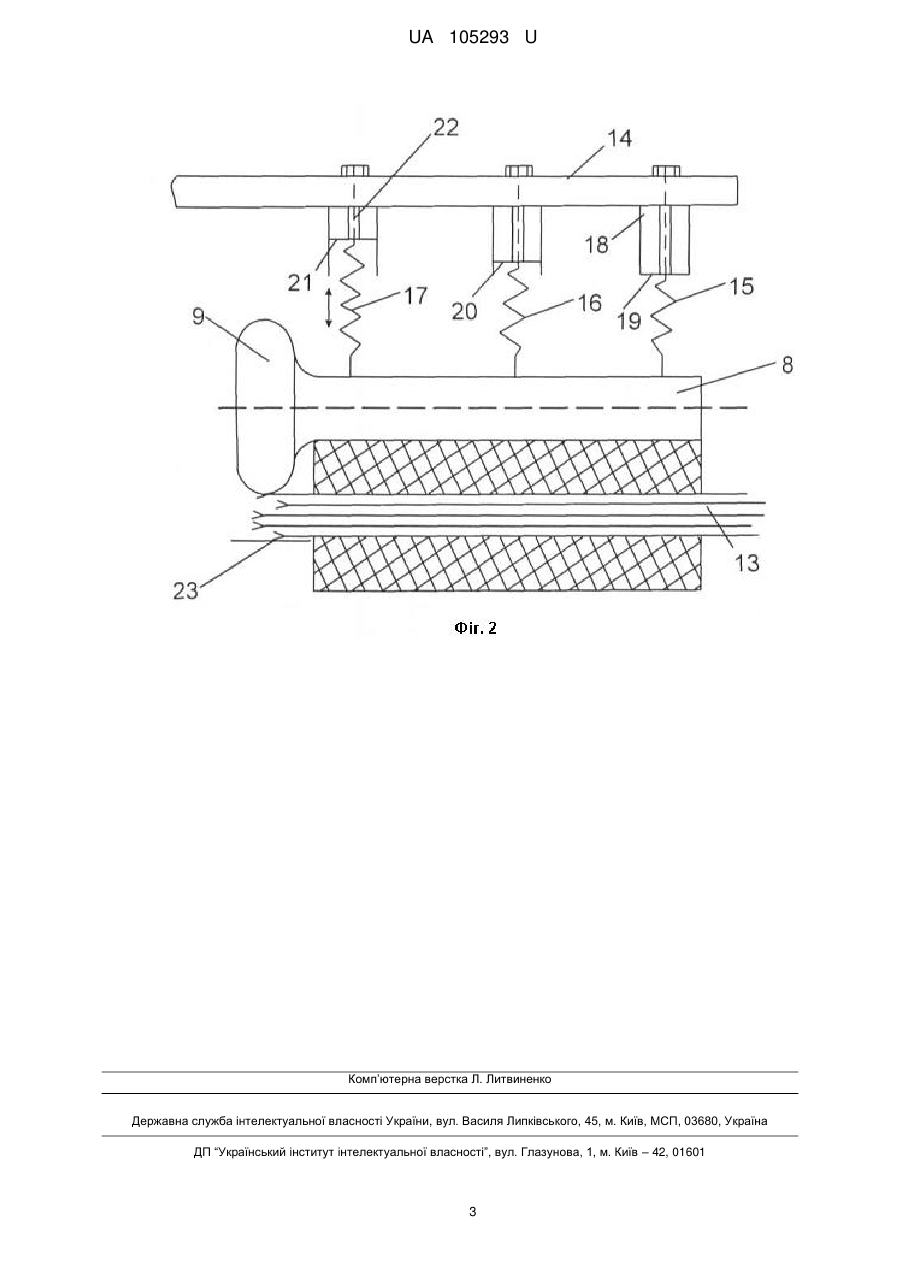

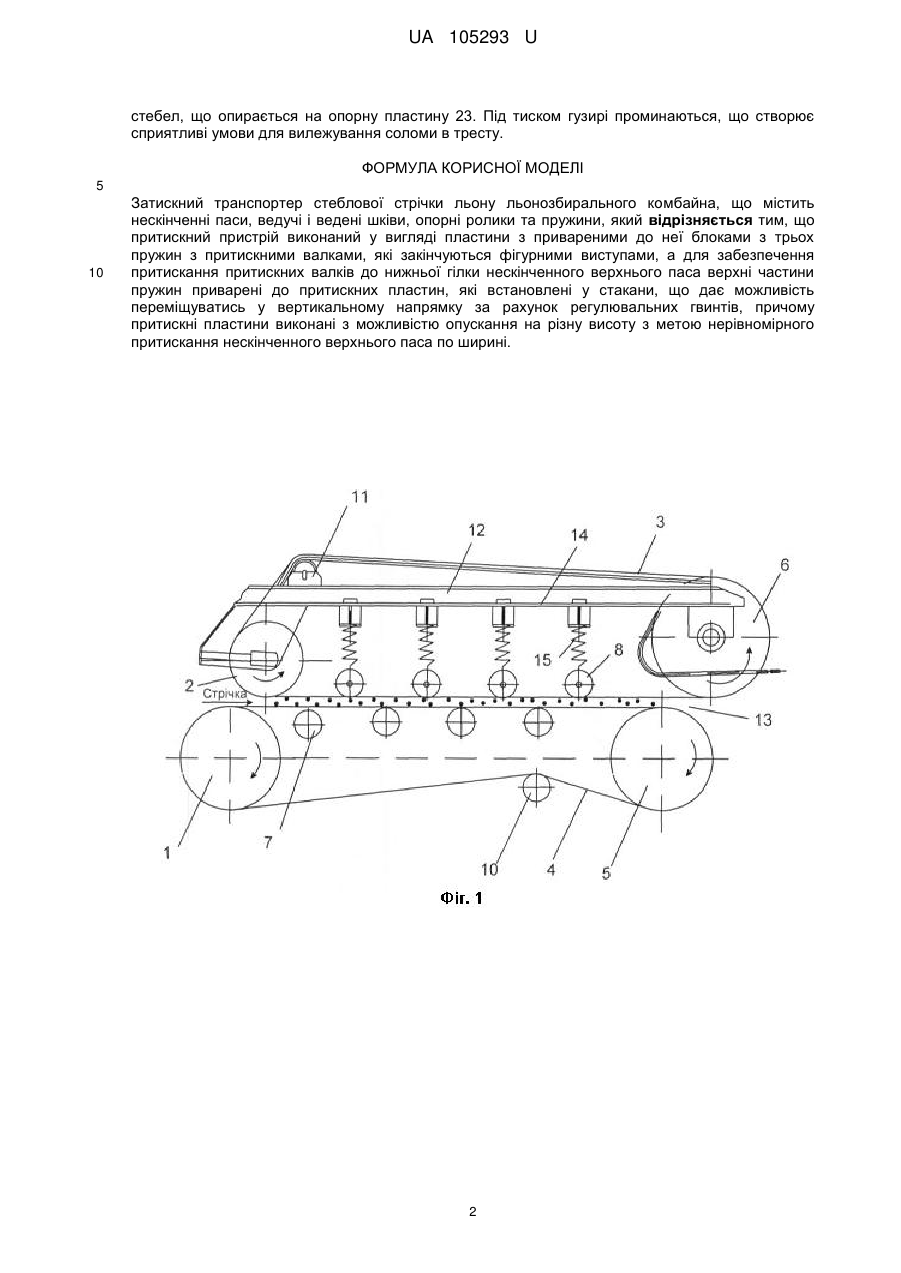

Реферат: Затискний транспортер стеблової стрічки льону льонозбирального комбайна містить нескінченні паси, ведучі і ведені шківи, опорні ролики та пружини. Притискний пристрій виконаний у вигляді пластини з привареними до неї блоками з трьох пружин з притискними валками, які закінчуються фігурними виступами, а для забезпечення притискання притискних валків до нижньої вітки нескінченного верхнього паса верхні частини пружин приварені до притискних пластин, які встановлені у стакани, що дає можливість переміщуватись у вертикальному напрямку за рахунок регулювальних гвинтів, причому притискні пластини виконані з можливістю опускання на різну висоту з метою нерівномірного притискання нескінченного верхнього паса по ширині. UA 105293 U (54) ЗАТИСКНИЙ ТРАНСПОРТЕР СТЕБЛОВОЇ СТРІЧКИ ЛЬОНУ ЛЬОНОЗБИРАЛЬНОГО КОМБАЙНА UA 105293 U UA 105293 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як вузол льонозбирального комбайна. Відомий затискний транспортер льонозбирального комбайна, що містить два нескінченні паси, ведучі і ведені шківи, систему опорних роликів, каретки з притискними роликами, штоками і пружинами [патент на корисну модель України № 30718, кл. А01D 45/06, 2008 р.]. Недоліком такого затискного транспортера є складність конструкції та те, що встановлені під нахилом пластинчасті пружини не завжди надійно затискають стебла під час обчісування. Найближчим аналогом по технічній суті до заявленої корисної моделі є затискний транспортер льонокомбайна, що містить нескінченні паси, ведучі і ведені шківи, опорні ролики та пружини [патент на корисну модель України № 54890, кл. А01D 45/06, 2010 р.]. Недоліком такого затискного транспортера є неможливість забезпечення підйому одного притискного ролика каретки без необхідності опускання другого притискного ролика каретки та додаткове пошкодження стебел льону затискним транспортером. В основу заявленої корисної моделі поставлена задача шляхом зміни конструкції затискного транспортера льонокомбайна забезпечити новий технічний результат, який полягає в зменшенні відходів стебел в плутанину, підвищенні рівномірності стрічки і підвищенні якості волокна. Поставлена задача вирішується тим, що в затискному транспортері стеблової стрічки льону льонозбирального комбайна, що містить нескінченні паси, ведучі і ведені шківи, опорні ролики та пружини, в якому, згідно з корисною моделлю, притискний пристрій виконаний у вигляді пластини з привареними до неї блоками з трьох пружин з притискними валками, які закінчуються фігурними виступами для проминання гузиревої частини стебел у стрічці, що транспортується, а для забезпечення притискання притискних валків до нижньої гілки нескінченного верхнього паса верхні частини пружин приварені до притискних пластин, які встановлені у стакани, що дає можливість переміщуватись у вертикальному напрямку за рахунок регулювальних гвинтів, причому притискні пластини опускаються на різну висоту з метою нерівномірного притискання нескінченного верхнього паса по ширині. На приведених кресленнях на Фіг. 1 зображено загальний вигляд затискного транспортера стеблової стрічки льону льонозбирального комбайна, а на Фіг. 2 - переріз затискного транспортера стеблової стрічки льону льонозбирального комбайна з притискним валком. Затискний транспортер стеблової стрічки льону льонозбирального комбайна містить два ведені шківи 1 і 2, нескінченний верхній пас 3 та нескінченний нижній пас 4, два ведучі шківи 5 і 6, опорні ролики 7, притискні валки 8, які закінчуються фігурними виступами 9, направляючі ролики 10 і 11, раму 12, рівчак 13, пластину 14, пружини 15, 16, 17, стакани 18, притискні пластини 19, 20, 21, регулювальні гвинти 22, опорну пластину 23. Нескінченний верхній пас 3 охоплює ведений шків 2 і ведучий шків 6, притискні валки 8 і направляючий ролик 11, а нескінченний нижній пас 4 охоплює ведений шків 1 і ведучий шків 5, опорні ролики 7 та направляючий ролик 10. В зоні дотику нескінченного верхнього паса 3 та нескінченного нижнього паса 4 утворюється рівчак 13, в якому затискаються стебла, що транспортуються. До рами транспортера 12 кріпиться притискний пристрій у вигляді пластини 14 з привареними до неї блоками з трьох пружин 15, 16, 17 з притискними валками 8, які закінчуються фігурними виступами 9, а для забезпечення притискання притискних валків до нижньої вітки нескінченного верхнього паса 3 верхні частини пружин 15, 16, 17 приварені до притискних пластин 19, 20, 21, які встановлені у стакани 18, що дає можливість переміщуватись у вертикальному напрямку за рахунок регулювальних гвинтів 22, причому притискні пластини опускаються на різну висоту з метою нерівномірного притискання нескінченного верхнього пасу 3 по ширині. Затискний транспортер стеблової стрічки льону льонозбирального комбайна працює таким чином. Стрічка стебел льону поступає в рівчак 13 затискного транспортера, затискається між нескінченним верхнім пасом 3 та нескінченним нижнім пасом 4 (які на відміну від відомої конструкції можна спростити та виконувати плоскими і меншої ширини) та рухаються в напрямку, зазначеному на Фіг. 1. Під час руху стрічки вздовж рівчака 13 змінюється його висота, пружини 15, 16, 17 при цьому стискаються. Стебло льону має неоднаковий діаметр по довжині, тому товщина стрічки, яка знаходиться в рівчаку 13, неоднакова, що потребує більшого стискання пружини 15. Це забезпечується більшим опусканням притискних пластин 19, 20, 21, які встановлені в стакани 18. Середня частина стрічки має трохи більшу товщину і пружина 15 стискається менше за рахунок притискної пластини 19. Притискна пластина 20 регулювальним гвинтом 22 опускається ще менше, що пояснюється найбільшою товщиною гузиревої частини стебел. Частка гузиревої частини стебел льону виступає за межі рівчака і притискається фігурним виступом 9, яким закінчується притискний валок 8, який натискає на гузиреву частину 1 UA 105293 U стебел, що опирається на опорну пластину 23. Під тиском гузирі проминаються, що створює сприятливі умови для вилежування соломи в тресту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Затискний транспортер стеблової стрічки льону льонозбирального комбайна, що містить нескінченні паси, ведучі і ведені шківи, опорні ролики та пружини, який відрізняється тим, що притискний пристрій виконаний у вигляді пластини з привареними до неї блоками з трьох пружин з притискними валками, які закінчуються фігурними виступами, а для забезпечення притискання притискних валків до нижньої гілки нескінченного верхнього паса верхні частини пружин приварені до притискних пластин, які встановлені у стакани, що дає можливість переміщуватись у вертикальному напрямку за рахунок регулювальних гвинтів, причому притискні пластини виконані з можливістю опускання на різну висоту з метою нерівномірного притискання нескінченного верхнього паса по ширині. 2 UA 105293 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
