Конусна дробарка
Номер патенту: 90402
Опубліковано: 26.05.2014
Автори: Малащук Наталія Савівна, Витвицький Віктор Миронович, Мікульонок Ігор Олегович
Формула / Реферат

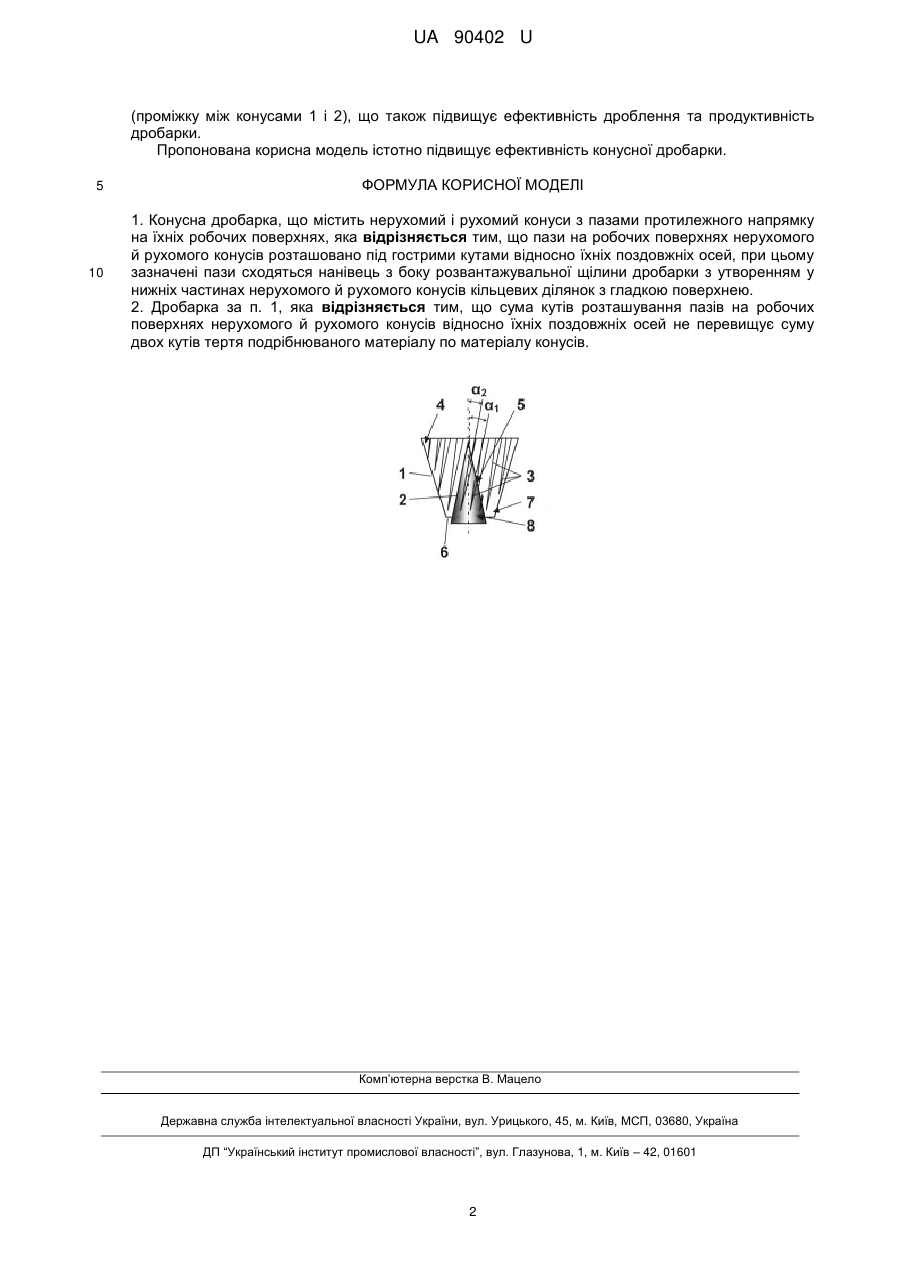

1. Конусна дробарка, що містить нерухомий і рухомий конуси з пазами протилежного напрямку на їхніх робочих поверхнях, яка відрізняється тим, що пази на робочих поверхнях нерухомого й рухомого конусів розташовано під гострими кутами відносно їхніх поздовжніх осей, при цьому зазначені пази сходяться нанівець з боку розвантажувальної щілини дробарки з утворенням у нижніх частинах нерухомого й рухомого конусів кільцевих ділянок з гладкою поверхнею.
2. Дробарка за п. 1, яка відрізняється тим, що сума кутів розташування пазів на робочих поверхнях нерухомого й рухомого конусів відносно їхніх поздовжніх осей не перевищує суму двох кутів тертя подрібнюваного матеріалу по матеріалу конусів.
Текст

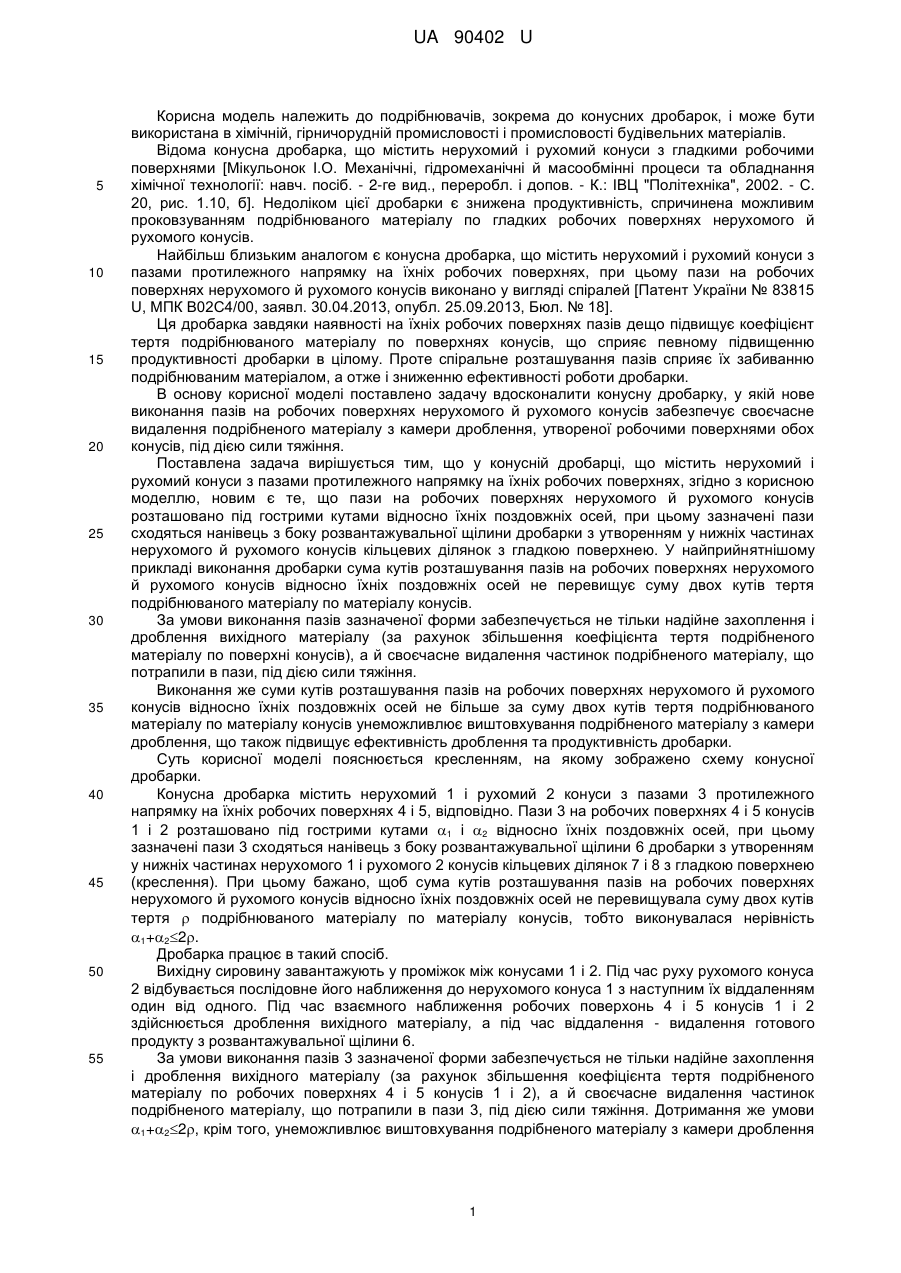

Реферат: UA 90402 U UA 90402 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювачів, зокрема до конусних дробарок, і може бути використана в хімічній, гірничорудній промисловості і промисловості будівельних матеріалів. Відома конусна дробарка, що містить нерухомий і рухомий конуси з гладкими робочими поверхнями [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - 2-ге вид., переробл. і допов. - К.: ІВЦ "Політехніка", 2002. - С. 20, рис. 1.10, б]. Недоліком цієї дробарки є знижена продуктивність, спричинена можливим проковзуванням подрібнюваного матеріалу по гладких робочих поверхнях нерухомого й рухомого конусів. Найбільш близьким аналогом є конусна дробарка, що містить нерухомий і рухомий конуси з пазами протилежного напрямку на їхніх робочих поверхнях, при цьому пази на робочих поверхнях нерухомого й рухомого конусів виконано у вигляді спіралей [Патент України № 83815 U, МПК В02С4/00, заявл. 30.04.2013, опубл. 25.09.2013, Бюл. № 18]. Ця дробарка завдяки наявності на їхніх робочих поверхнях пазів дещо підвищує коефіцієнт тертя подрібнюваного матеріалу по поверхнях конусів, що сприяє певному підвищенню продуктивності дробарки в цілому. Проте спіральне розташування пазів сприяє їх забиванню подрібнюваним матеріалом, а отже і зниженню ефективності роботи дробарки. В основу корисної моделі поставлено задачу вдосконалити конусну дробарку, у якій нове виконання пазів на робочих поверхнях нерухомого й рухомого конусів забезпечує своєчасне видалення подрібненого матеріалу з камери дроблення, утвореної робочими поверхнями обох конусів, під дією сили тяжіння. Поставлена задача вирішується тим, що у конусній дробарці, що містить нерухомий і рухомий конуси з пазами протилежного напрямку на їхніх робочих поверхнях, згідно з корисною моделлю, новим є те, що пази на робочих поверхнях нерухомого й рухомого конусів розташовано під гострими кутами відносно їхніх поздовжніх осей, при цьому зазначені пази сходяться нанівець з боку розвантажувальної щілини дробарки з утворенням у нижніх частинах нерухомого й рухомого конусів кільцевих ділянок з гладкою поверхнею. У найприйнятнішому прикладі виконання дробарки сума кутів розташування пазів на робочих поверхнях нерухомого й рухомого конусів відносно їхніх поздовжніх осей не перевищує суму двох кутів тертя подрібнюваного матеріалу по матеріалу конусів. За умови виконання пазів зазначеної форми забезпечується не тільки надійне захоплення і дроблення вихідного матеріалу (за рахунок збільшення коефіцієнта тертя подрібненого матеріалу по поверхні конусів), а й своєчасне видалення частинок подрібненого матеріалу, що потрапили в пази, під дією сили тяжіння. Виконання же суми кутів розташування пазів на робочих поверхнях нерухомого й рухомого конусів відносно їхніх поздовжніх осей не більше за суму двох кутів тертя подрібнюваного матеріалу по матеріалу конусів унеможливлює виштовхування подрібненого матеріалу з камери дроблення, що також підвищує ефективність дроблення та продуктивність дробарки. Суть корисної моделі пояснюється кресленням, на якому зображено схему конусної дробарки. Конусна дробарка містить нерухомий 1 і рухомий 2 конуси з пазами 3 протилежного напрямку на їхніх робочих поверхнях 4 і 5, відповідно. Пази 3 на робочих поверхнях 4 і 5 конусів 1 і 2 розташовано під гострими кутами 1 і 2 відносно їхніх поздовжніх осей, при цьому зазначені пази 3 сходяться нанівець з боку розвантажувальної щілини 6 дробарки з утворенням у нижніх частинах нерухомого 1 і рухомого 2 конусів кільцевих ділянок 7 і 8 з гладкою поверхнею (креслення). При цьому бажано, щоб сума кутів розташування пазів на робочих поверхнях нерухомого й рухомого конусів відносно їхніх поздовжніх осей не перевищувала суму двох кутів тертя подрібнюваного матеріалу по матеріалу конусів, тобто виконувалася нерівність 1+22. Дробарка працює в такий спосіб. Вихідну сировину завантажують у проміжок між конусами 1 і 2. Під час руху рухомого конуса 2 відбувається послідовне його наближення до нерухомого конуса 1 з наступним їх віддаленням один від одного. Під час взаємного наближення робочих поверхонь 4 і 5 конусів 1 і 2 здійснюється дроблення вихідного матеріалу, а під час віддалення - видалення готового продукту з розвантажувальної щілини 6. За умови виконання пазів 3 зазначеної форми забезпечується не тільки надійне захоплення і дроблення вихідного матеріалу (за рахунок збільшення коефіцієнта тертя подрібненого матеріалу по робочих поверхнях 4 і 5 конусів 1 і 2), а й своєчасне видалення частинок подрібненого матеріалу, що потрапили в пази 3, під дією сили тяжіння. Дотримання же умови 1+22, крім того, унеможливлює виштовхування подрібненого матеріалу з камери дроблення 1 UA 90402 U (проміжку між конусами 1 і 2), що також підвищує ефективність дроблення та продуктивність дробарки. Пропонована корисна модель істотно підвищує ефективність конусної дробарки. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Конусна дробарка, що містить нерухомий і рухомий конуси з пазами протилежного напрямку на їхніх робочих поверхнях, яка відрізняється тим, що пази на робочих поверхнях нерухомого й рухомого конусів розташовано під гострими кутами відносно їхніх поздовжніх осей, при цьому зазначені пази сходяться нанівець з боку розвантажувальної щілини дробарки з утворенням у нижніх частинах нерухомого й рухомого конусів кільцевих ділянок з гладкою поверхнею. 2. Дробарка за п. 1, яка відрізняється тим, що сума кутів розташування пазів на робочих поверхнях нерухомого й рухомого конусів відносно їхніх поздовжніх осей не перевищує суму двох кутів тертя подрібнюваного матеріалу по матеріалу конусів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюMikulionok Ihor Olehovych
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B02C 2/00
