Магнітна головка

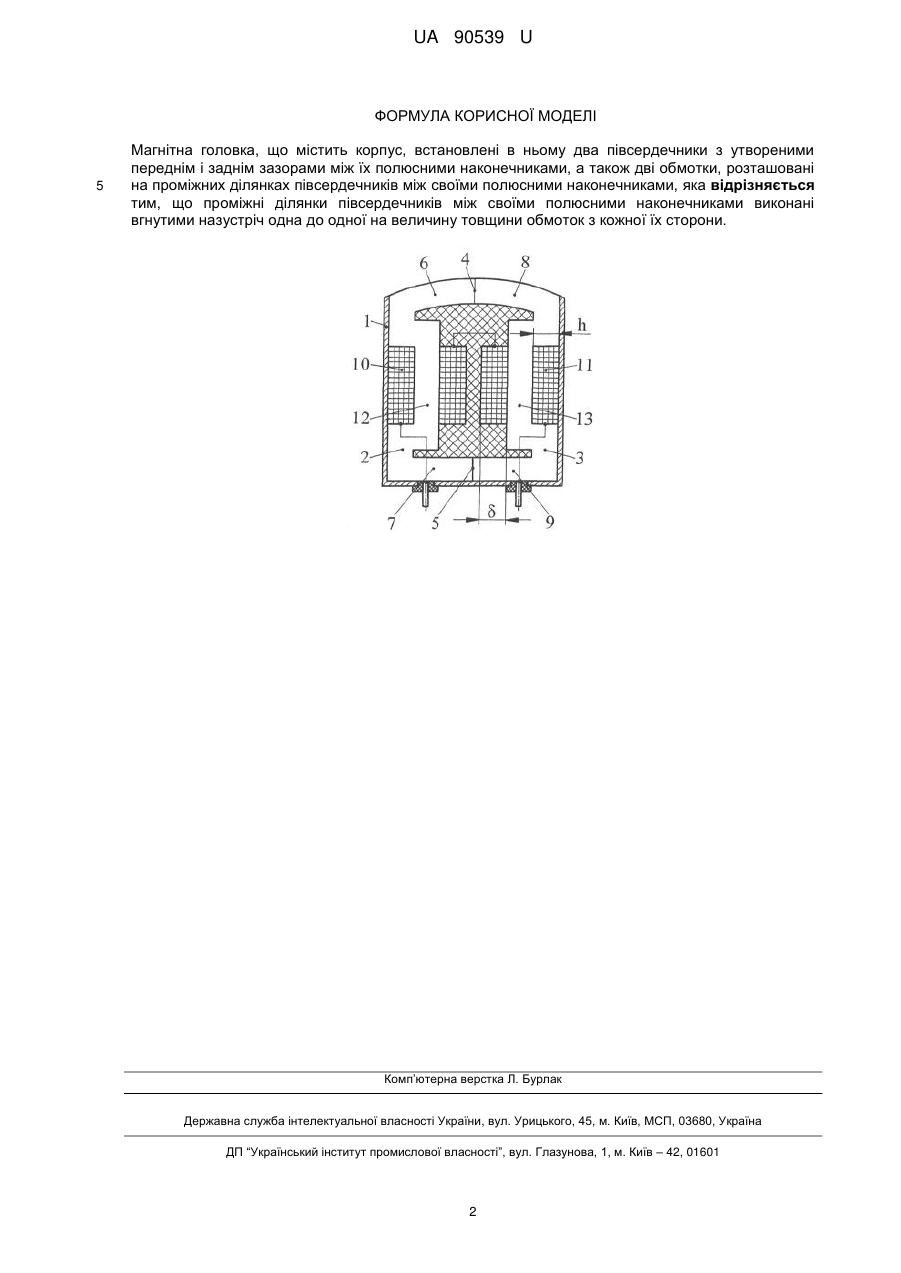

Реферат: Магнітна головка містить корпус, встановлені в ньому два півсердечники з утвореними переднім і заднім зазорами між їх полюсними наконечниками, а також дві обмотки, розташовані на проміжних ділянках півсердечників між своїми полюсними наконечниками. Проміжні ділянки півсердечників між своїми полюсними наконечниками виконані вгнутими назустріч одна до одної на величину товщини обмоток з кожної їх сторони. UA 90539 U (54) МАГНІТНА ГОЛОВКА UA 90539 U UA 90539 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування і стосується техніки для магнітного запису та відтворення інформації. Відома магнітна головка, яка містить корпус, встановлені в ньому два півсердечники з утвореними переднім і заднім зазорами між їх полюсними наконечниками, а також обмотку, розташовану на полюсних наконечниках півсердечників в місці розміщення між ними заднього зазору [1]. Недоліком такої магнітної головки є те, що вона має досить велику довжину свого корпусу саме із-за розташування обмотки в місці розміщення її заднього зазору. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є магнітна головка, яка містить корпус, встановлені в ньому два півсердечники з утвореними переднім і заднім зазорами між їх полюсними наконечниками, а також дві обмотки, розташовані на проміжних ділянках півсердечників між своїми полюсними наконечниками [2]. Така магнітна головка забезпечує можливість зменшення довжини свого корпусу завдяки розташуванню обмоток на обох півсердечниках саме між їх полюсними наконечниками, але при цих умовах забезпечує досить велику ширину свого корпусу, оскільки проміжні ділянки обох півсердечників між своїми полюсними наконечниками виконані прямими, а розташовані на них обмотки збільшують ширину корпусу на величину сумарної своєї товщини з обох сторін півсердечників, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення ширини корпусу магнітної головки при розташуванні обмоток півсердечників між своїми полюсними наконечниками шляхом виключення наявності виступаючих частин обмоток з обох їх зовнішніх сторін. Поставлена задача вирішується тим, що в магнітній головці, яка містить корпус, встановлені в ньому два півсердечники з утвореними переднім і заднім зазорами між їх полюсними наконечниками, а також дві обмотки, розташовані на проміжних ділянках півсердечників між своїми полюсними наконечниками, згідно з корисною моделлю, новим є те, що проміжні ділянки півсердечників між своїми полюсними наконечниками виконані вгнутими назустріч одна до одної на величину товщини обмоток з кожної їх сторони. Вказані відмітні ознаки дозволяють виключити наявність виступаючих частин обмоток з обох зовнішніх сторін півсердечників саме за рахунок виконання проміжних ділянок обох півсердечників між своїми полюсними наконечниками, вгнутими назустріч одна до одної на величину товщини своїх обмоток з кожної їх сторони, що відповідно забезпечує можливість значно зменшити ширину її корпусу при розташуванні обмоток півсердечників між своїми полюсними наконечниками. На кресленні схематично показана удосконалена магнітна головка, вид зверху: де 1 корпус; 2, 3 - півсердечники; 4 - передній зазор; 5 - задній зазор; 6, 7 і 8, 9 - полюсні наконечники; 10, 11 - обмотки; 12, 13 - проміжні ділянки півсердечників. Магнітна головка містить корпус 1, встановлені в ньому два півсердечники 2, 3 з утвореними переднім 4 і заднім 5 зазорами між їх полюсними наконечниками 6, 7 і 8, 9, а також дві обмотки 10, 11, розташовані на проміжних ділянках 12, 13 півсердечників 2, 3 між своїми полюсними наконечниками 6, 7 і 8, 9. Крім цього, проміжні ділянки 12, 13 півсердечників 2, 3 між своїми полюсними наконечниками 6, 7 і 8, 9 виконані вгнутими назустріч одна до одної на величину h товщини δ обмоток 10, 11 з кожної їх сторони. При такому виконанні вказаних півсердечників 2, 3 магнітної головки та їх розмірами по відношенню до параметрів розташованих між полюсними наконечниками 6, 7 і 8, 9 двох обмоток 10, 11 забезпечується відсутність виступаючих їх частин з обох зовнішніх сторін півсердечників 2, 3. В свою чергу це дозволяє зменшити відстань між двома обмотками 10, 11 і дати їм можливість бути розташованими з кожної сторони півсердечників 2, 3 саме в утворених заглибленнях. Таким чином, зазначене удосконалення магнітної головки дозволяє виключити наявність виступаючих частин обмоток з обох зовнішніх сторін півсердечників, що відповідно забезпечує можливість значно зменшити ширину її корпусу при розташуванні обмоток півсердечників між своїми полюсними наконечниками. Джерела інформації: 1. Ефимов Е.Г. Магнитные головки. - М.: Энергия, 1976. - С. 5, рис. 1. 2. А. с. СССР № 537382, МПК G 11 В 5/12. Магнитная головка / В.В. Раков, А.А. Якштас, Ю.С. Епишкин, В.И. Труфанов. - Опубл. 30.11.1976. Бюл. № 44. - С. 143. 60 1 UA 90539 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Магнітна головка, що містить корпус, встановлені в ньому два півсердечники з утвореними переднім і заднім зазорами між їх полюсними наконечниками, а також дві обмотки, розташовані на проміжних ділянках півсердечників між своїми полюсними наконечниками, яка відрізняється тим, що проміжні ділянки півсердечників між своїми полюсними наконечниками виконані вгнутими назустріч одна до одної на величину товщини обмоток з кожної їх сторони. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
