Диференціальний індуктивний датчик зусиль

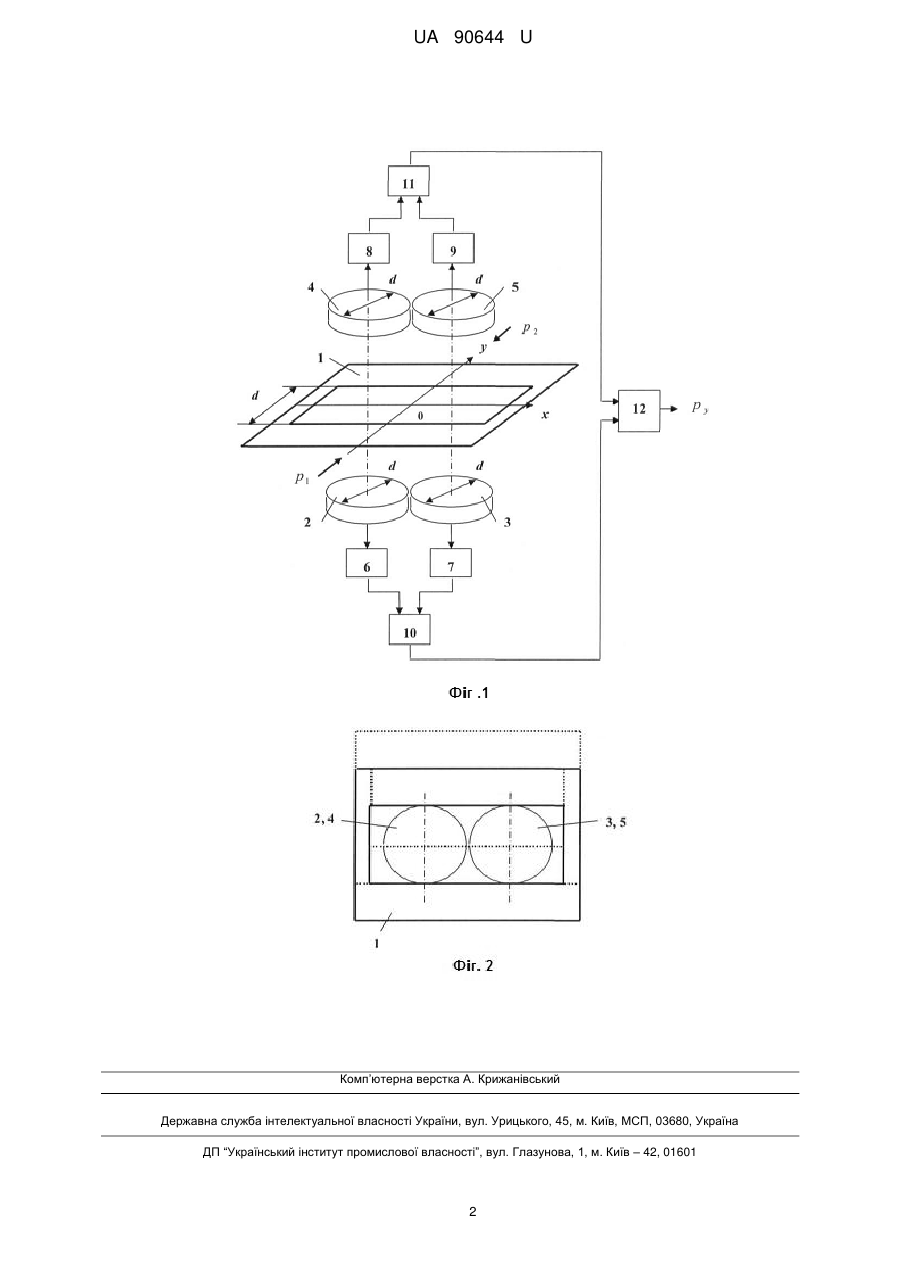

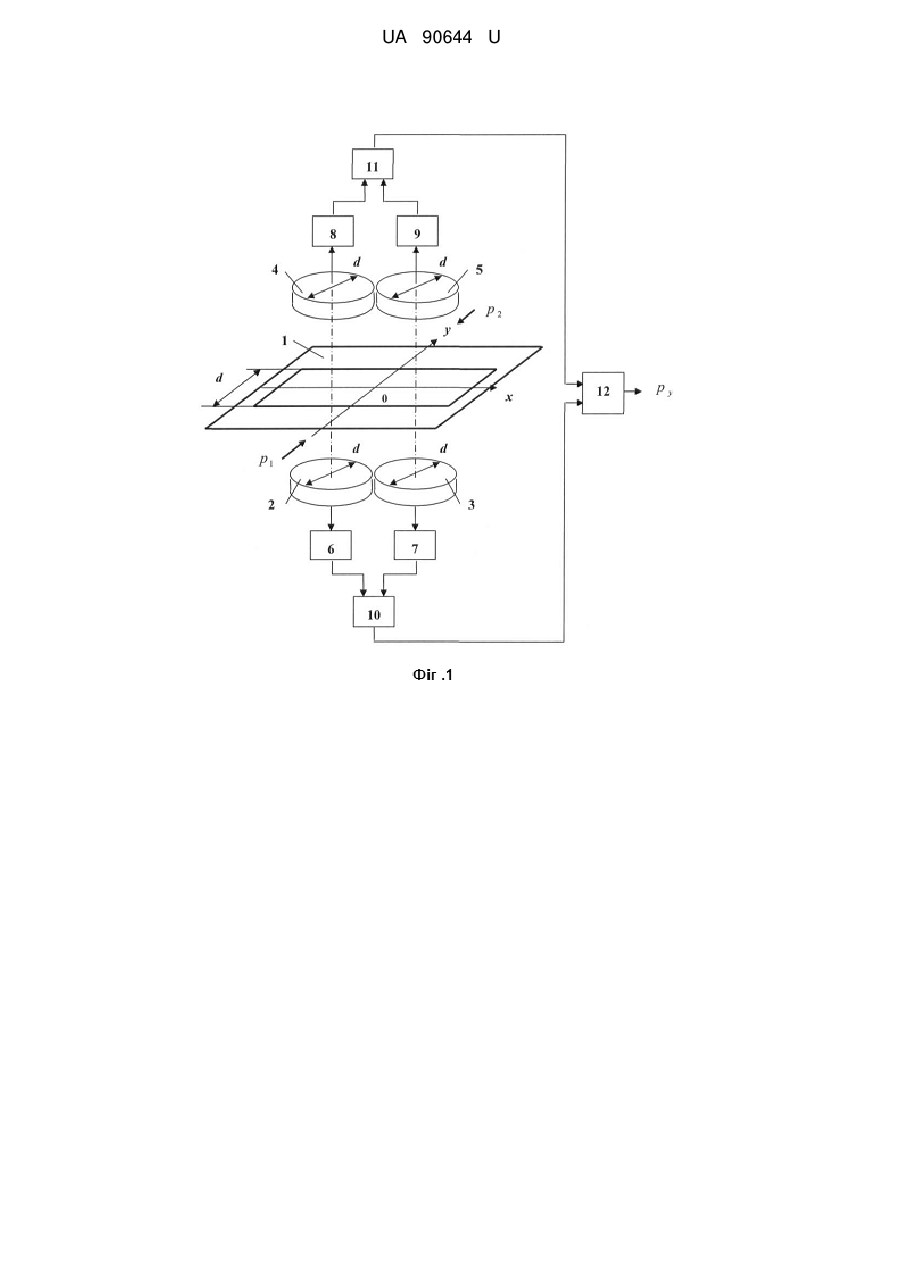

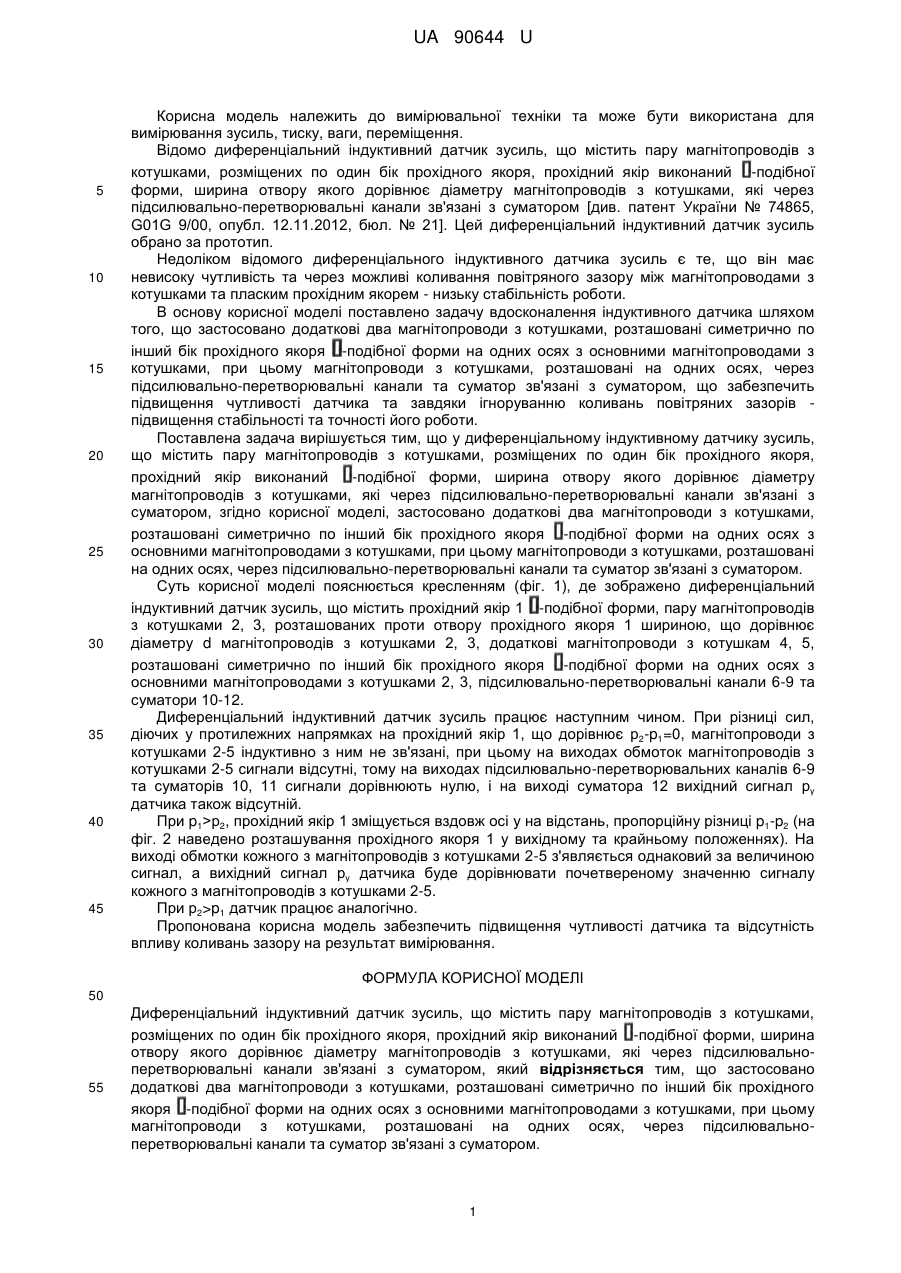

Реферат: UA 90644 U UA 90644 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, прохідний якір виконаний -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором [див. патент України № 74865, G01G 9/00, опубл. 12.11.2012, бюл. № 21]. Цей диференціальний індуктивний датчик зусиль обрано за прототип. Недоліком відомого диференціального індуктивного датчика зусиль є те, що він має невисоку чутливість та через можливі коливання повітряного зазору між магнітопроводами з котушками та пласким прохідним якорем - низьку стабільність роботи. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, що застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювально-перетворювальні канали та суматор зв'язані з суматором, що забезпечить підвищення чутливості датчика та завдяки ігноруванню коливань повітряних зазорів підвищення стабільності та точності його роботи. Поставлена задача вирішується тим, що у диференціальному індуктивному датчику зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, прохідний якір виконаний -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювально-перетворювальні канали зв'язані з суматором, згідно корисної моделі, застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювально-перетворювальні канали та суматор зв'язані з суматором. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено диференціальний індуктивний датчик зусиль, що містить прохідний якір 1 -подібної форми, пару магнітопроводів з котушками 2, 3, розташованих проти отвору прохідного якоря 1 шириною, що дорівнює діаметру d магнітопроводів з котушками 2, 3, додаткові магнітопроводи з котушкам 4, 5, розташовані симетрично по інший бік прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками 2, 3, підсилювально-перетворювальні канали 6-9 та суматори 10-12. Диференціальний індуктивний датчик зусиль працює наступним чином. При різниці сил, діючих у протилежних напрямках на прохідний якір 1, що дорівнює р2-p1=0, магнітопроводи з котушками 2-5 індуктивно з ним не зв'язані, при цьому на виходах обмоток магнітопроводів з котушками 2-5 сигнали відсутні, тому на виходах підсилювально-перетворювальних каналів 6-9 та суматорів 10, 11 сигнали дорівнюють нулю, і на виході суматора 12 вихідний сигнал рy датчика також відсутній. При p1>р2, прохідний якір 1 зміщується вздовж осі у на відстань, пропорційну різниці p1-p2 (на фіг. 2 наведено розташування прохідного якоря 1 у вихідному та крайньому положеннях). На виході обмотки кожного з магнітопроводів з котушками 2-5 з'являється однаковий за величиною сигнал, а вихідний сигнал ру датчика буде дорівнювати почетвереному значенню сигналу кожного з магнітопроводів з котушками 2-5. При р2>p1 датчик працює аналогічно. Пропонована корисна модель забезпечить підвищення чутливості датчика та відсутність впливу коливань зазору на результат вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Диференціальний індуктивний датчик зусиль, що містить пару магнітопроводів з котушками, розміщених по один бік прохідного якоря, прохідний якір виконаний -подібної форми, ширина отвору якого дорівнює діаметру магнітопроводів з котушками, які через підсилювальноперетворювальні канали зв'язані з суматором, який відрізняється тим, що застосовано додаткові два магнітопроводи з котушками, розташовані симетрично по інший бік прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками, при цьому магнітопроводи з котушками, розташовані на одних осях, через підсилювальноперетворювальні канали та суматор зв'язані з суматором. 1 UA 90644 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
