Інструмент для фіксації листової заготовки перед штампуванням

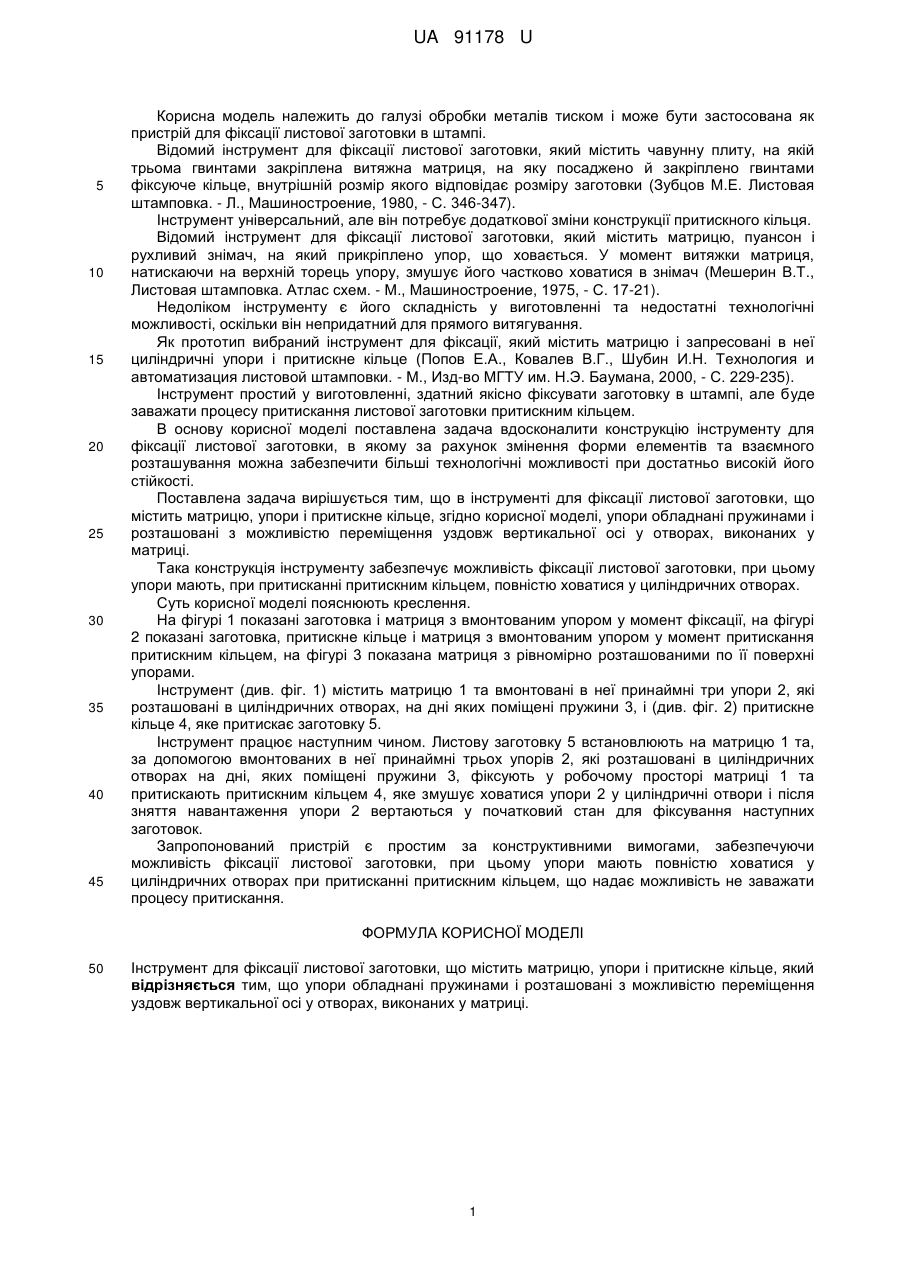

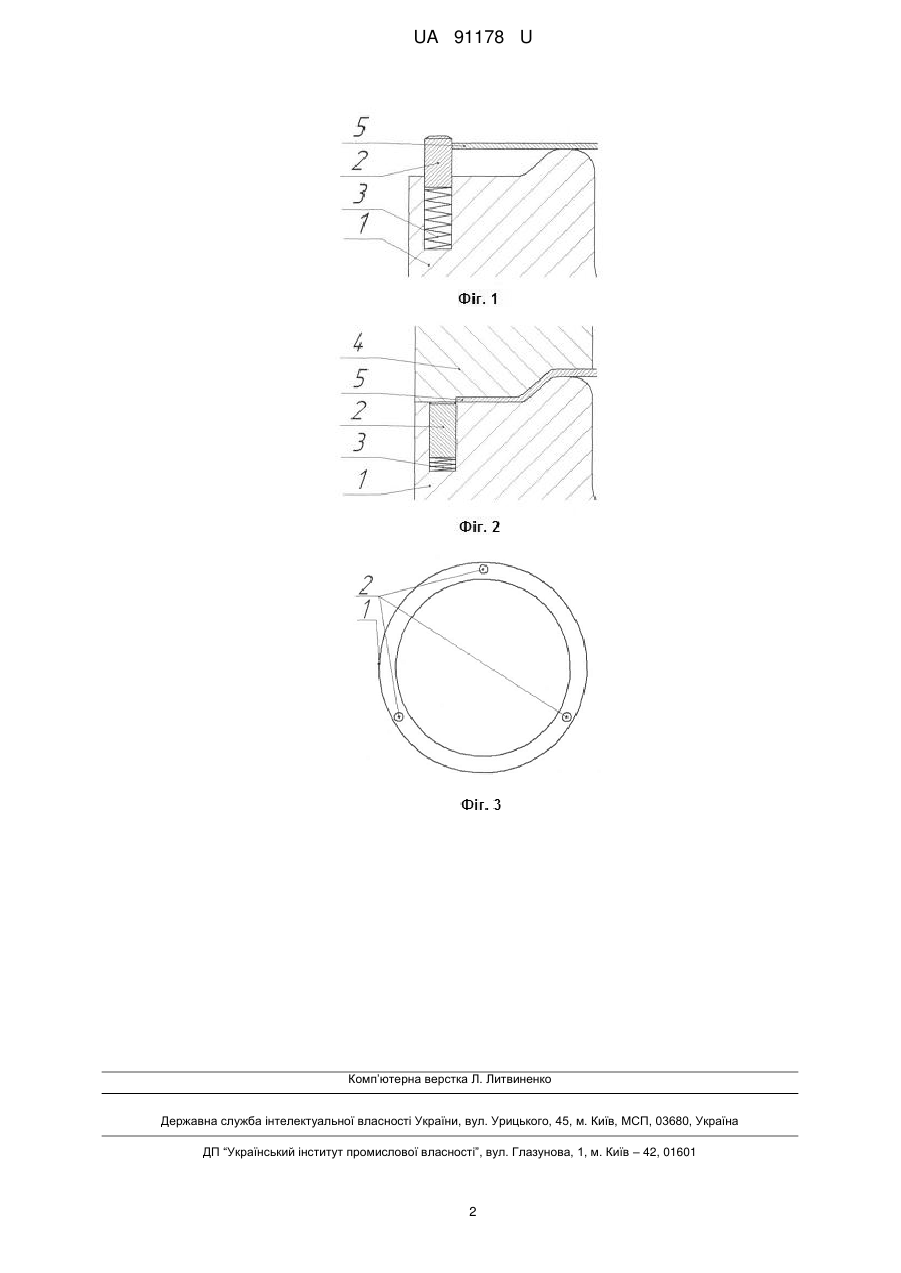

Реферат: Інструмент для фіксації листової заготовки містить матрицю, упори і притискне кільце. Упори обладнані пружинами і розташовані з можливістю переміщення уздовж вертикальної осі у отворах, виконаних у матриці. UA 91178 U (12) UA 91178 U UA 91178 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі обробки металів тиском і може бути застосована як пристрій для фіксації листової заготовки в штампі. Відомий інструмент для фіксації листової заготовки, який містить чавунну плиту, на якій трьома гвинтами закріплена витяжна матриця, на яку посаджено й закріплено гвинтами фіксуюче кільце, внутрішній розмір якого відповідає розміру заготовки (Зубцов М.Е. Листовая штамповка. - Л., Машиностроение, 1980, - С. 346-347). Інструмент універсальний, але він потребує додаткової зміни конструкції притискного кільця. Відомий інструмент для фіксації листової заготовки, який містить матрицю, пуансон і рухливий знімач, на який прикріплено упор, що ховається. У момент витяжки матриця, натискаючи на верхній торець упору, змушує його частково ховатися в знімач (Мешерин В.Т., Листовая штамповка. Атлас схем. - М., Машиностроение, 1975, - С. 17-21). Недоліком інструменту є його складність у виготовленні та недостатні технологічні можливості, оскільки він непридатний для прямого витягування. Як прототип вибраний інструмент для фіксації, який містить матрицю і запресовані в неї циліндричні упори і притискне кільце (Попов Е.А., Ковалев В.Г., Шубин И.Н. Технология и автоматизация листовой штамповки. - Μ., Изд-во МГТУ им. Н.Э. Баумана, 2000, - С. 229-235). Інструмент простий у виготовленні, здатний якісно фіксувати заготовку в штампі, але буде заважати процесу притискання листової заготовки притискним кільцем. В основу корисної моделі поставлена задача вдосконалити конструкцію інструменту для фіксації листової заготовки, в якому за рахунок змінення форми елементів та взаємного розташування можна забезпечити більші технологічні можливості при достатньо високій його стійкості. Поставлена задача вирішується тим, що в інструменті для фіксації листової заготовки, що містить матрицю, упори і притискне кільце, згідно корисної моделі, упори обладнані пружинами і розташовані з можливістю переміщення уздовж вертикальної осі у отворах, виконаних у матриці. Така конструкція інструменту забезпечує можливість фіксації листової заготовки, при цьому упори мають, при притисканні притискним кільцем, повністю ховатися у циліндричних отворах. Суть корисної моделі пояснюють креслення. На фігурі 1 показані заготовка і матриця з вмонтованим упором у момент фіксації, на фігурі 2 показані заготовка, притискне кільце і матриця з вмонтованим упором у момент притискання притискним кільцем, на фігурі 3 показана матриця з рівномірно розташованими по її поверхні упорами. Інструмент (див. фіг. 1) містить матрицю 1 та вмонтовані в неї принаймні три упори 2, які розташовані в циліндричних отворах, на дні яких поміщені пружини 3, і (див. фіг. 2) притискне кільце 4, яке притискає заготовку 5. Інструмент працює наступним чином. Листову заготовку 5 встановлюють на матрицю 1 та, за допомогою вмонтованих в неї принаймні трьох упорів 2, які розташовані в циліндричних отворах на дні, яких поміщені пружини 3, фіксують у робочому просторі матриці 1 та притискають притискним кільцем 4, яке змушує ховатися упори 2 у циліндричні отвори і після зняття навантаження упори 2 вертаються у початковий стан для фіксування наступних заготовок. Запропонований пристрій є простим за конструктивними вимогами, забезпечуючи можливість фіксації листової заготовки, при цьому упори мають повністю ховатися у циліндричних отворах при притисканні притискним кільцем, що надає можливість не заважати процесу притискання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Інструмент для фіксації листової заготовки, що містить матрицю, упори і притискне кільце, який відрізняється тим, що упори обладнані пружинами і розташовані з можливістю переміщення уздовж вертикальної осі у отворах, виконаних у матриці. 1 UA 91178 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
