Спосіб дугового зварювання

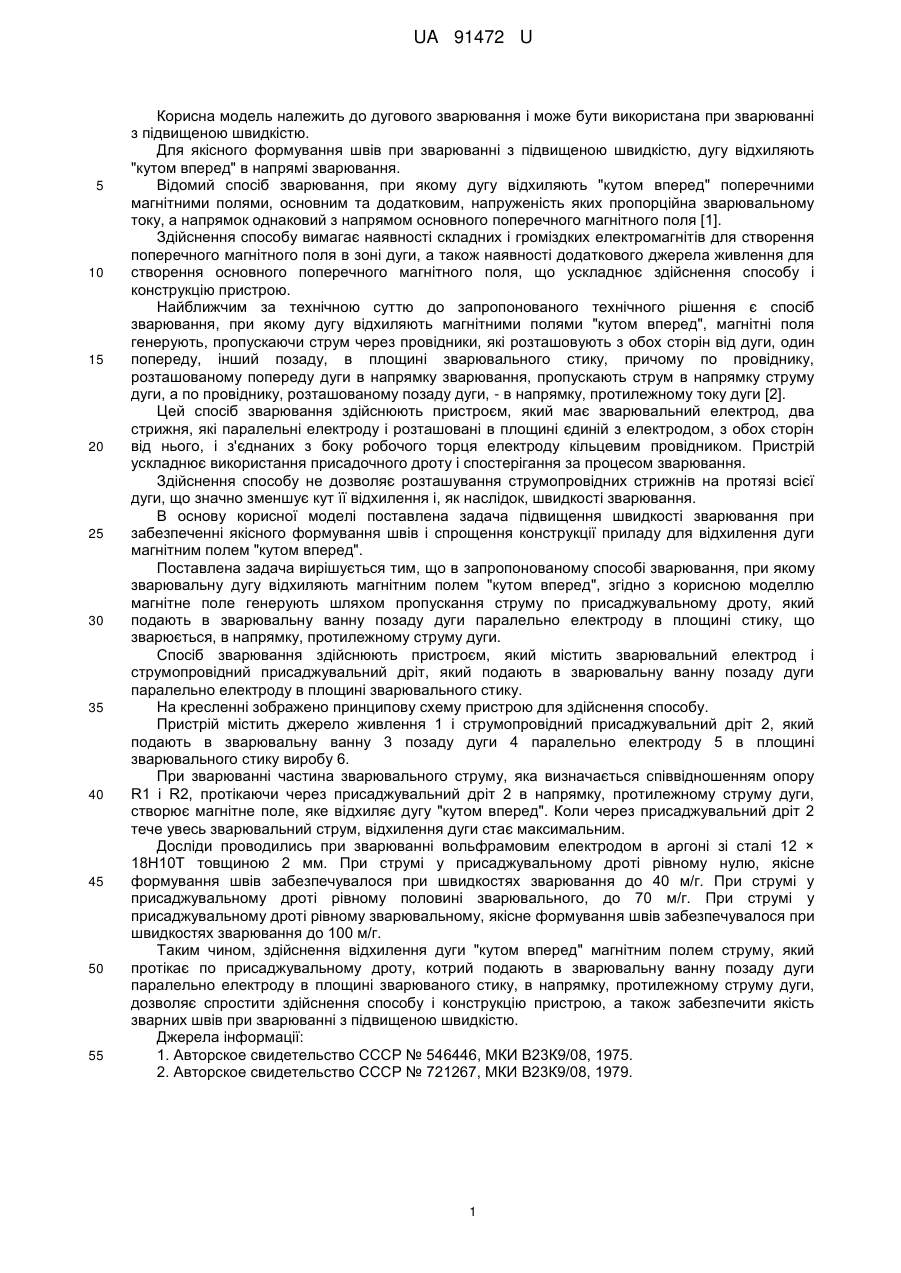

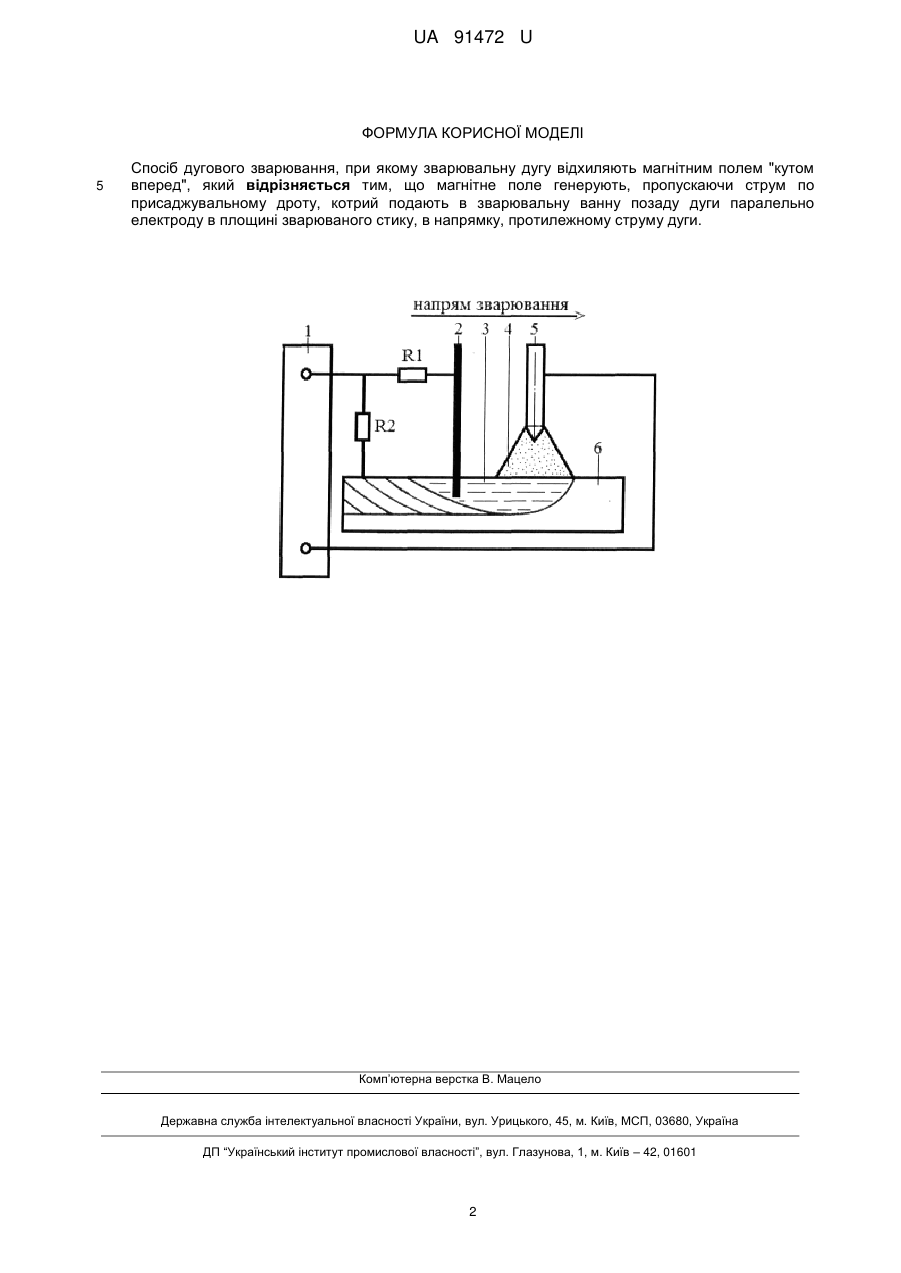

Реферат: UA 91472 U UA 91472 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до дугового зварювання і може бути використана при зварюванні з підвищеною швидкістю. Для якісного формування швів при зварюванні з підвищеною швидкістю, дугу відхиляють "кутом вперед" в напрямі зварювання. Відомий спосіб зварювання, при якому дугу відхиляють "кутом вперед" поперечними магнітними полями, основним та додатковим, напруженість яких пропорційна зварювальному току, а напрямок однаковий з напрямом основного поперечного магнітного поля [1]. Здійснення способу вимагає наявності складних і громіздких електромагнітів для створення поперечного магнітного поля в зоні дуги, а також наявності додаткового джерела живлення для створення основного поперечного магнітного поля, що ускладнює здійснення способу і конструкцію пристрою. Найближчим за технічною суттю до запропонованого технічного рішення є спосіб зварювання, при якому дугу відхиляють магнітними полями "кутом вперед", магнітні поля генерують, пропускаючи струм через провідники, які розташовують з обох сторін від дуги, один попереду, інший позаду, в площині зварювального стику, причому по провіднику, розташованому попереду дуги в напрямку зварювання, пропускають струм в напрямку струму дуги, а по провіднику, розташованому позаду дуги, - в напрямку, протилежному току дуги [2]. Цей спосіб зварювання здійснюють пристроєм, який має зварювальний електрод, два стрижня, які паралельні електроду і розташовані в площині єдиній з електродом, з обох сторін від нього, і з'єднаних з боку робочого торця електроду кільцевим провідником. Пристрій ускладнює використання присадочного дроту і спостерігання за процесом зварювання. Здійснення способу не дозволяє розташування струмопровідних стрижнів на протязі всієї дуги, що значно зменшує кут її відхилення і, як наслідок, швидкості зварювання. В основу корисної моделі поставлена задача підвищення швидкості зварювання при забезпеченні якісного формування швів і спрощення конструкції приладу для відхилення дуги магнітним полем "кутом вперед". Поставлена задача вирішується тим, що в запропонованому способі зварювання, при якому зварювальну дугу відхиляють магнітним полем "кутом вперед", згідно з корисною моделлю магнітне поле генерують шляхом пропускання струму по присаджувальному дроту, який подають в зварювальну ванну позаду дуги паралельно електроду в площині стику, що зварюється, в напрямку, протилежному струму дуги. Спосіб зварювання здійснюють пристроєм, який містить зварювальний електрод і струмопровідний присаджувальний дріт, який подають в зварювальну ванну позаду дуги паралельно електроду в площині зварювального стику. На кресленні зображено принципову схему пристрою для здійснення способу. Пристрій містить джерело живлення 1 і струмопровідний присаджувальний дріт 2, який подають в зварювальну ванну 3 позаду дуги 4 паралельно електроду 5 в площині зварювального стику виробу 6. При зварюванні частина зварювального струму, яка визначається співвідношенням опору R1 і R2, протікаючи через присаджувальний дріт 2 в напрямку, протилежному струму дуги, створює магнітне поле, яке відхиляє дугу "кутом вперед". Коли через присаджувальний дріт 2 тече увесь зварювальний струм, відхилення дуги стає максимальним. Досліди проводились при зварюванні вольфрамовим електродом в аргоні зі сталі 12 × 18Н10Т товщиною 2 мм. При струмі у присаджувальному дроті рівному нулю, якісне формування швів забезпечувалося при швидкостях зварювання до 40 м/г. При струмі у присаджувальному дроті рівному половині зварювального, до 70 м/г. При струмі у присаджувальному дроті рівному зварювальному, якісне формування швів забезпечувалося при швидкостях зварювання до 100 м/г. Таким чином, здійснення відхилення дуги "кутом вперед" магнітним полем струму, який протікає по присаджувальному дроту, котрий подають в зварювальну ванну позаду дуги паралельно електроду в площині зварюваного стику, в напрямку, протилежному струму дуги, дозволяє спростити здійснення способу і конструкцію пристрою, а також забезпечити якість зварних швів при зварюванні з підвищеною швидкістю. Джерела інформації: 1. Авторское свидетельство СССР № 546446, МКИ В23К9/08, 1975. 2. Авторское свидетельство СССР № 721267, МКИ В23К9/08, 1979. 1 UA 91472 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб дугового зварювання, при якому зварювальну дугу відхиляють магнітним полем "кутом вперед", який відрізняється тим, що магнітне поле генерують, пропускаючи струм по присаджувальному дроту, котрий подають в зварювальну ванну позаду дуги паралельно електроду в площині зварюваного стику, в напрямку, протилежному струму дуги. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
