Снаряд для рушничного ствола з проміжним засобом і патрон

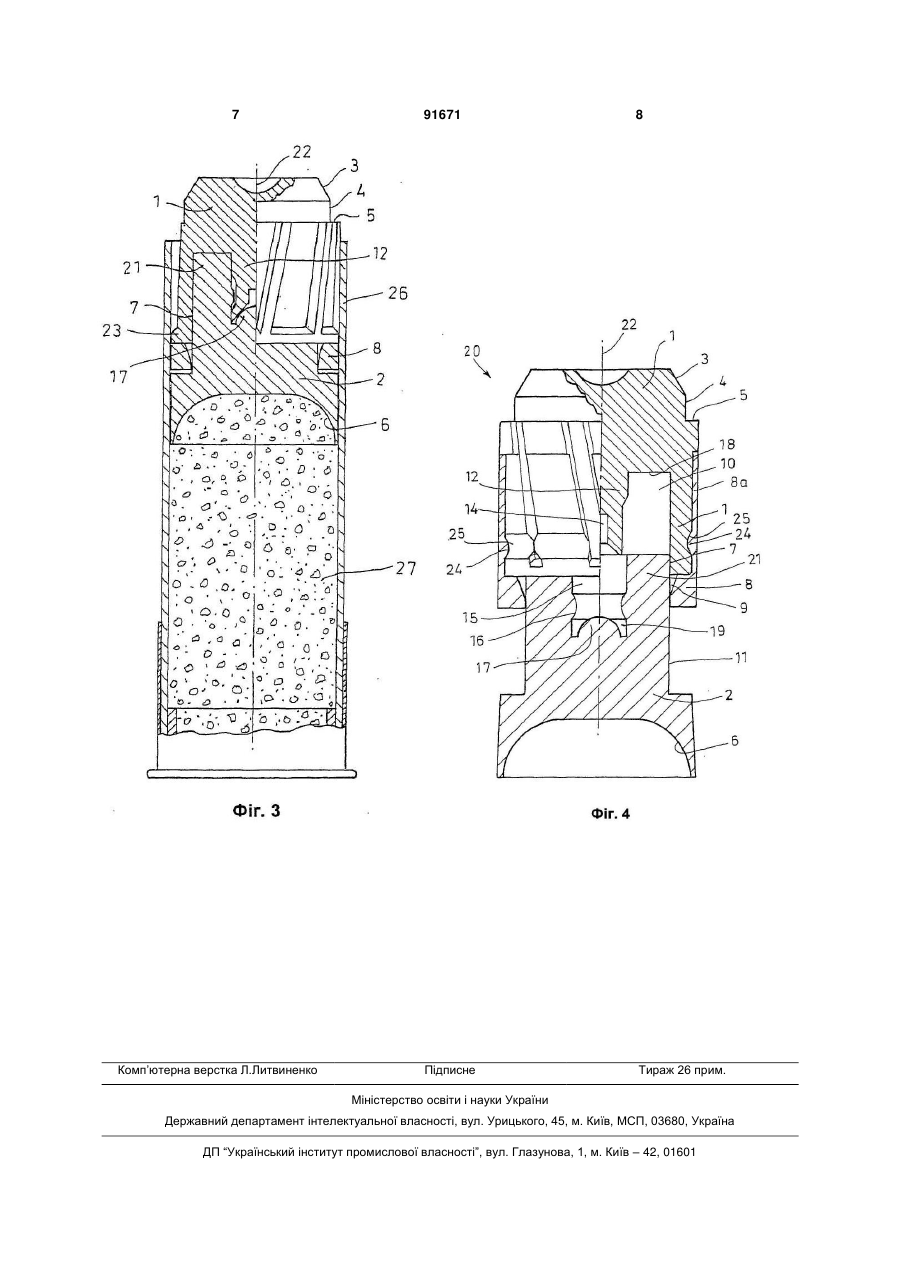

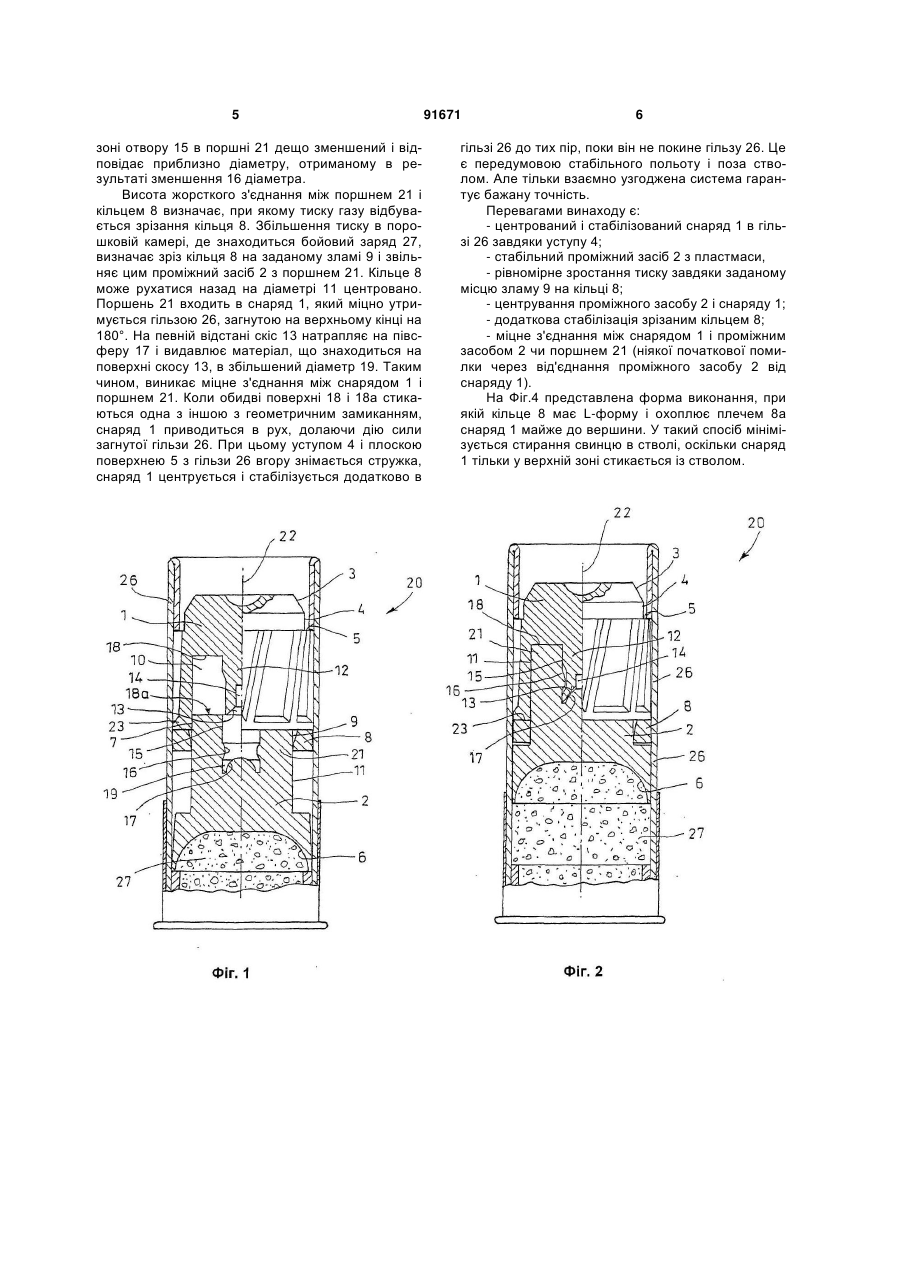

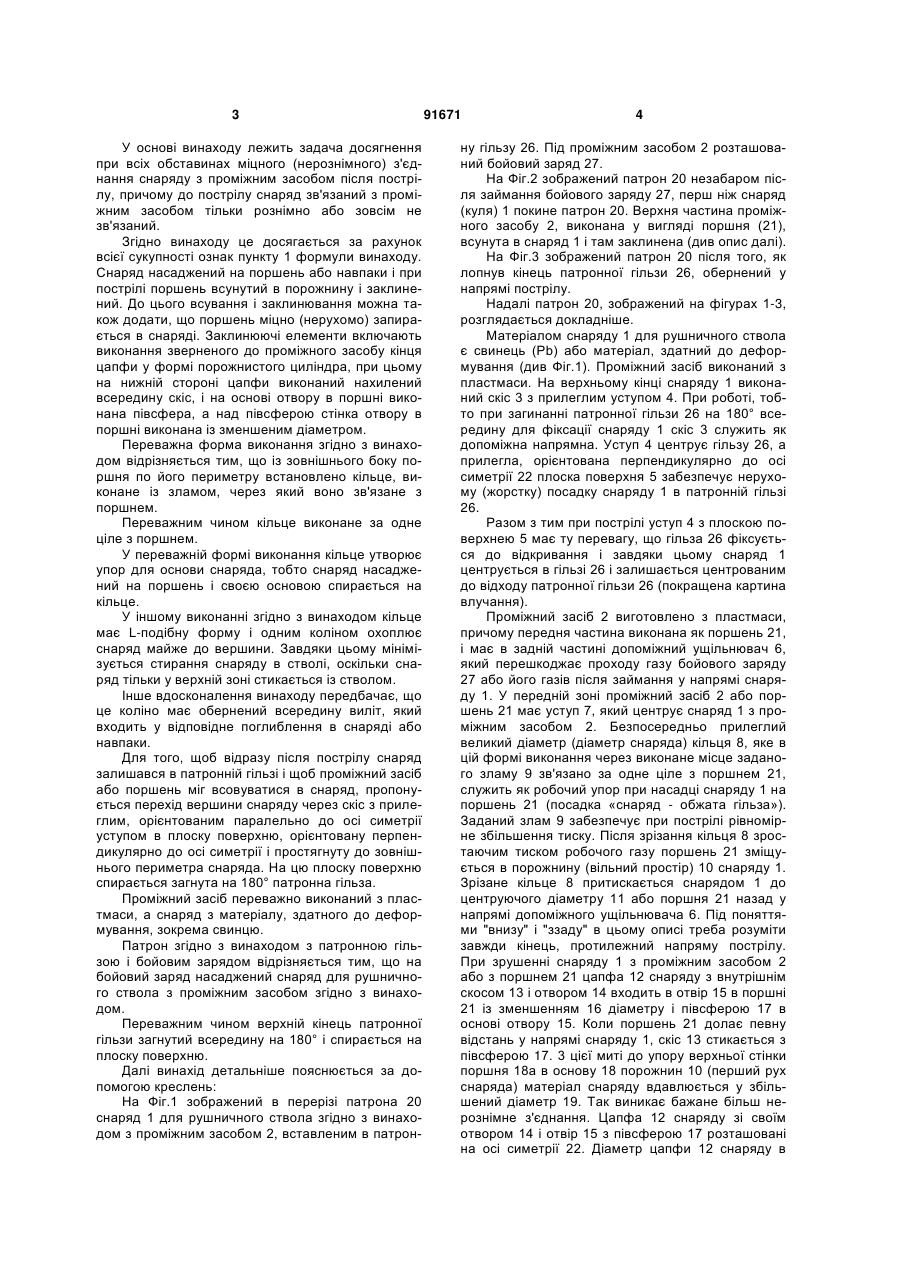

1. Снаряд для рушничного ствола з проміжним засобом 2 для установки в патрон 20, причому снаряд має на своїй нижній стороні циліндричну порожнину 10, при цьому кінець проміжного засобу 2, звернений до циліндричної порожнини 10 снаряда, виконаний у вигляді поршня 21, по осі 22 симетрії якого виконано отвір 15, а циліндрична порожнина 10 по осі симетрії має цапфу 12 снаряда, причому цапфа 12 снаряда і отвір 15 в поршні 21 виконані із заклинюючими елементами 13, 16, 17, які при пострілі або всуванні поршня 21 в порожнину 10 забезпечують заклинювання поршня 21 і тим самим проміжного засобу 2 зі снарядом 1, який відрізняється тим, що заклинюючі елементи 16, 17 охоплюють кінець цапфи 12 снаряда, який виконаний у вигляді порожнистого циліндра і звернений до проміжного засобу 2, при цьому на нижній стороні цапфи виконаний нахилений всередину скіс, і на основі отвору 15 в поршні 21 виконана півсфера, а над півсферою стінка отвору 15 в поршні 21 виконана із зменшеним діаметром 16. 2. Снаряд за п.1, який відрізняється тим, що із зовнішнього боку поршня 21 по його периметру C2 2 (19) 1 3 У основі винаходу лежить задача досягнення при всіх обставинах міцного (нерознімного) з'єднання снаряду з проміжним засобом після пострілу, причому до пострілу снаряд зв'язаний з проміжним засобом тільки рознімно або зовсім не зв'язаний. Згідно винаходу це досягається за рахунок всієї сукупності ознак пункту 1 формули винаходу. Снаряд насаджений на поршень або навпаки і при пострілі поршень всунутий в порожнину і заклинений. До цього всування і заклинювання можна також додати, що поршень міцно (нерухомо) запирається в снаряді. Заклинюючі елементи включають виконання зверненого до проміжного засобу кінця цапфи у формі порожнистого циліндра, при цьому на нижній стороні цапфи виконаний нахилений всередину скіс, і на основі отвору в поршні виконана півсфера, а над півсферою стінка отвору в поршні виконана із зменшеним діаметром. Переважна форма виконання згідно з винаходом відрізняється тим, що із зовнішнього боку поршня по його периметру встановлено кільце, виконане із зламом, через який воно зв'язане з поршнем. Переважним чином кільце виконане за одне ціле з поршнем. У переважній формі виконання кільце утворює упор для основи снаряда, тобто снаряд насаджений на поршень і своєю основою спирається на кільце. У іншому виконанні згідно з винаходом кільце має L-подібну форму і одним коліном охоплює снаряд майже до вершини. Завдяки цьому мінімізується стирання снаряду в стволі, оскільки снаряд тільки у верхній зоні стикається із стволом. Інше вдосконалення винаходу передбачає, що це коліно має обернений всередину виліт, який входить у відповідне поглиблення в снаряді або навпаки. Для того, щоб відразу після пострілу снаряд залишався в патронній гільзі і щоб проміжний засіб або поршень міг всовуватися в снаряд, пропонується перехід вершини снаряду через скіс з прилеглим, орієнтованим паралельно до осі симетрії уступом в плоску поверхню, орієнтовану перпендикулярно до осі симетрії і простягнуту до зовнішнього периметра снаряда. На цю плоску поверхню спирається загнута на 180° патронна гільза. Проміжний засіб переважно виконаний з пластмаси, а снаряд з матеріалу, здатного до деформування, зокрема свинцю. Патрон згідно з винаходом з патронною гільзою і бойовим зарядом відрізняється тим, що на бойовий заряд насаджений снаряд для рушничного ствола з проміжним засобом згідно з винаходом. Переважним чином верхній кінець патронної гільзи загнутий всередину на 180° і спирається на плоску поверхню. Далі винахід детальніше пояснюється за допомогою креслень: На Фіг.1 зображений в перерізі патрона 20 снаряд 1 для рушничного ствола згідно з винаходом з проміжним засобом 2, вставленим в патрон 91671 4 ну гільзу 26. Під проміжним засобом 2 розташований бойовий заряд 27. На Фіг.2 зображений патрон 20 незабаром після займання бойового заряду 27, перш ніж снаряд (куля) 1 покине патрон 20. Верхня частина проміжного засобу 2, виконана у вигляді поршня (21), всунута в снаряд 1 і там заклинена (див опис далі). На Фіг.3 зображений патрон 20 після того, як лопнув кінець патронної гільзи 26, обернений у напрямі пострілу. Надалі патрон 20, зображений на фігурах 1-3, розглядається докладніше. Матеріалом снаряду 1 для рушничного ствола є свинець (Рb) або матеріал, здатний до деформування (див Фіг.1). Проміжний засіб виконаний з пластмаси. На верхньому кінці снаряду 1 виконаний скіс 3 з прилеглим уступом 4. При роботі, тобто при загинанні патронної гільзи 26 на 180° всередину для фіксації снаряду 1 скіс 3 служить як допоміжна напрямна. Уступ 4 центрує гільзу 26, а прилегла, орієнтована перпендикулярно до осі симетрії 22 плоска поверхня 5 забезпечує нерухому (жорстку) посадку снаряду 1 в патронній гільзі 26. Разом з тим при пострілі уступ 4 з плоскою поверхнею 5 має ту перевагу, що гільза 26 фіксується до відкривання і завдяки цьому снаряд 1 центрується в гільзі 26 і залишається центрованим до відходу патронної гільзи 26 (покращена картина влучання). Проміжний засіб 2 виготовлено з пластмаси, причому передня частина виконана як поршень 21, і має в задній частині допоміжний ущільнювач 6, який перешкоджає проходу газу бойового заряду 27 або його газів після займання у напрямі снаряду 1. У передній зоні проміжний засіб 2 або поршень 21 має уступ 7, який центрує снаряд 1 з проміжним засобом 2. Безпосередньо прилеглий великий діаметр (діаметр снаряда) кільця 8, яке в цій формі виконання через виконане місце заданого зламу 9 зв'язано за одне ціле з поршнем 21, служить як робочий упор при насадці снаряду 1 на поршень 21 (посадка «снаряд - обжата гільза»). Заданий злам 9 забезпечує при пострілі рівномірне збільшення тиску. Після зрізання кільця 8 зростаючим тиском робочого газу поршень 21 зміщується в порожнину (вільний простір) 10 снаряду 1. Зрізане кільце 8 притискається снарядом 1 до центруючого діаметру 11 або поршня 21 назад у напрямі допоміжного ущільнювача 6. Під поняттями "внизу" і "ззаду" в цьому описі треба розуміти завжди кінець, протилежний напряму пострілу. При зрушенні снаряду 1 з проміжним засобом 2 або з поршнем 21 цапфа 12 снаряду з внутрішнім скосом 13 і отвором 14 входить в отвір 15 в поршні 21 із зменшенням 16 діаметру і півсферою 17 в основі отвору 15. Коли поршень 21 долає певну відстань у напрямі снаряду 1, скіс 13 стикається з півсферою 17. 3 цієї миті до упору верхньої стінки поршня 18а в основу 18 порожнин 10 (перший рух снаряда) матеріал снаряду вдавлюється у збільшений діаметр 19. Так виникає бажане більш нерознімне з'єднання. Цапфа 12 снаряду зі своїм отвором 14 і отвір 15 з півсферою 17 розташовані на осі симетрії 22. Діаметр цапфи 12 снаряду в 5 зоні отвору 15 в поршні 21 дещо зменшений і відповідає приблизно діаметру, отриманому в результаті зменшення 16 діаметра. Висота жорсткого з'єднання між поршнем 21 і кільцем 8 визначає, при якому тиску газу відбувається зрізання кільця 8. Збільшення тиску в порошковій камері, де знаходиться бойовий заряд 27, визначає зріз кільця 8 на заданому зламі 9 і звільняє цим проміжний засіб 2 з поршнем 21. Кільце 8 може рухатися назад на діаметрі 11 центровано. Поршень 21 входить в снаряд 1, який міцно утримується гільзою 26, загнутою на верхньому кінці на 180°. На певній відстані скіс 13 натрапляє на півсферу 17 і видавлює матеріал, що знаходиться на поверхні скосу 13, в збільшений діаметр 19. Таким чином, виникає міцне з'єднання між снарядом 1 і поршнем 21. Коли обидві поверхні 18 і 18а стикаються одна з іншою з геометричним замиканням, снаряд 1 приводиться в рух, долаючи дію сили загнутої гільзи 26. При цьому уступом 4 і плоскою поверхнею 5 з гільзи 26 вгору знімається стружка, снаряд 1 центрується і стабілізується додатково в 91671 6 гільзі 26 до тих пір, поки він не покине гільзу 26. Це є передумовою стабільного польоту і поза стволом. Але тільки взаємно узгоджена система гарантує бажану точність. Перевагами винаходу є: - центрований і стабілізований снаряд 1 в гільзі 26 завдяки уступу 4; - стабільний проміжний засіб 2 з пластмаси, - рівномірне зростання тиску завдяки заданому місцю зламу 9 на кільці 8; - центрування проміжного засобу 2 і снаряду 1; - додаткова стабілізація зрізаним кільцем 8; - міцне з'єднання між снарядом 1 і проміжним засобом 2 чи поршнем 21 (ніякої початкової помилки через від'єднання проміжного засобу 2 від снаряду 1). На Фіг.4 представлена форма виконання, при якій кільце 8 має L-форму і охоплює плечем 8а снаряд 1 майже до вершини. У такий спосіб мінімізується стирання свинцю в стволі, оскільки снаряд 1 тільки у верхній зоні стикається із стволом. 7 Комп’ютерна верстка Л.Литвиненко 91671 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
