Збірна дискова фреза та різальна пластина до неї (варіанти)

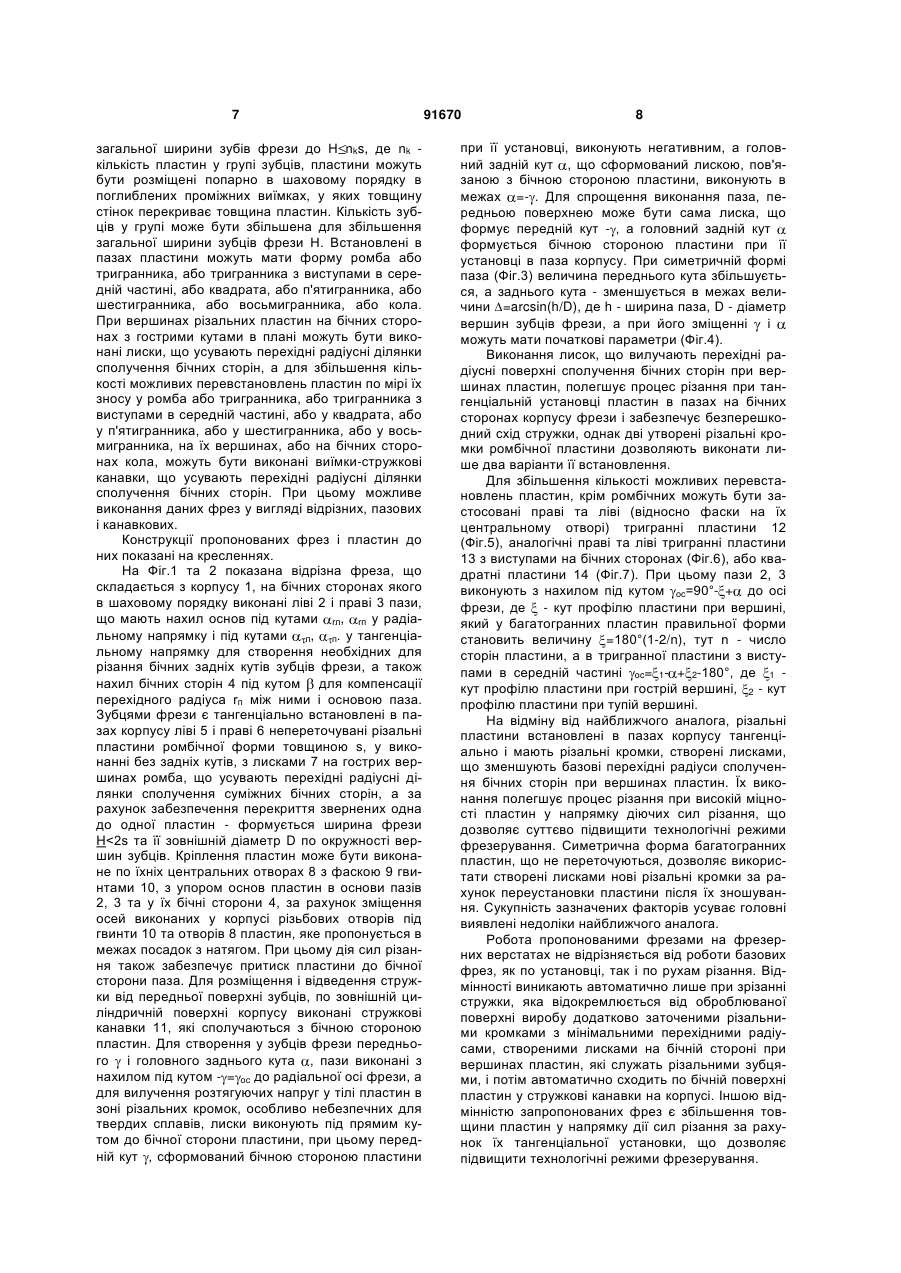

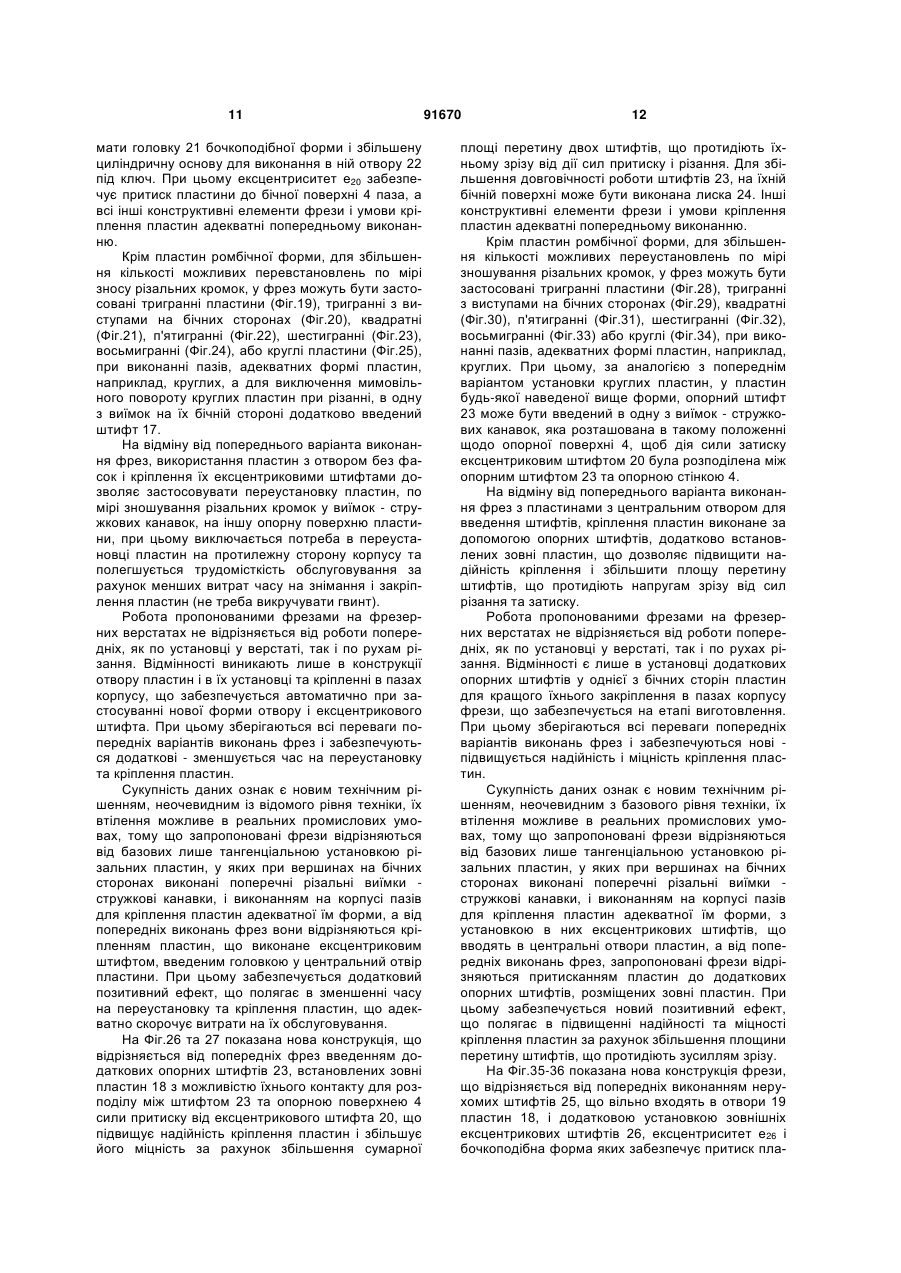

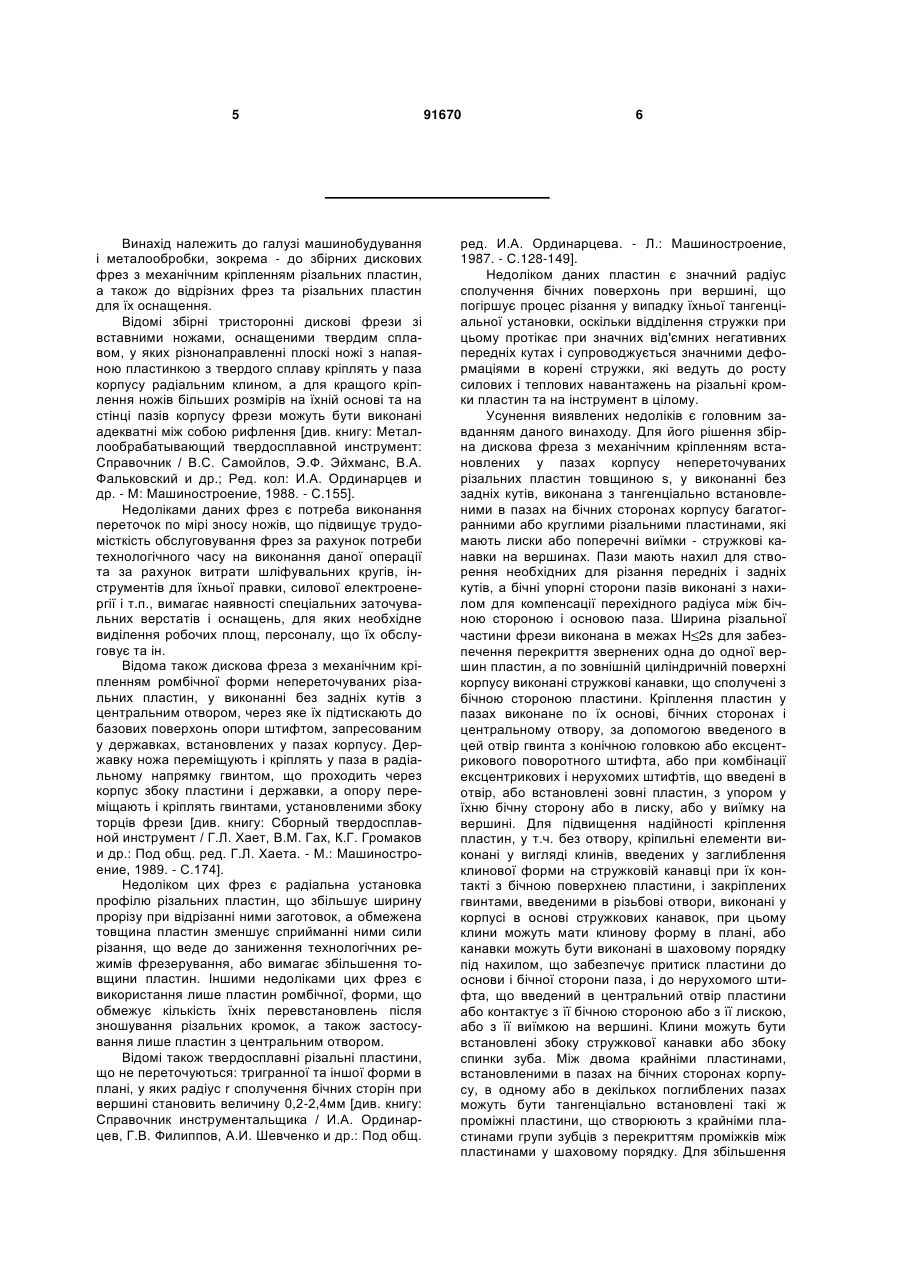

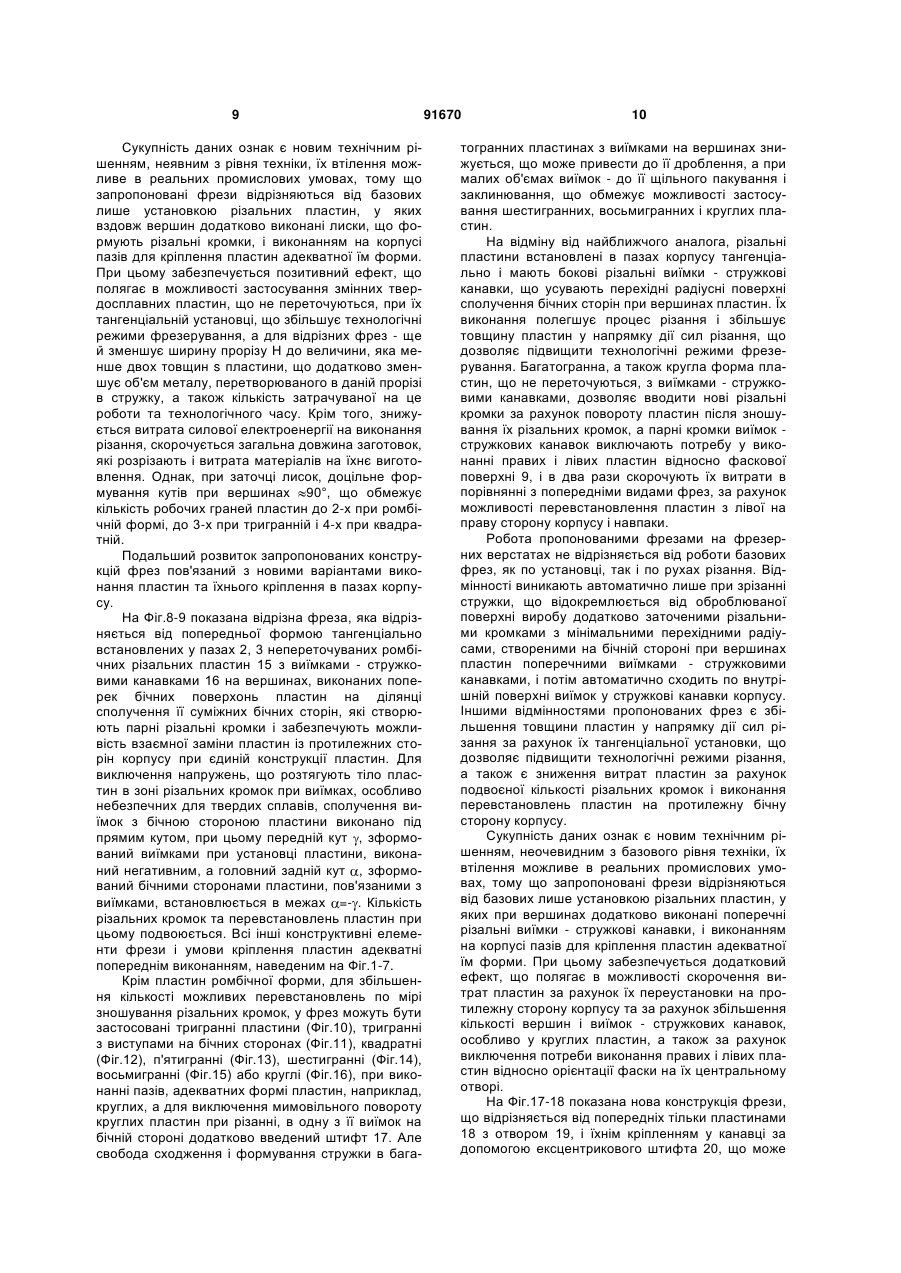

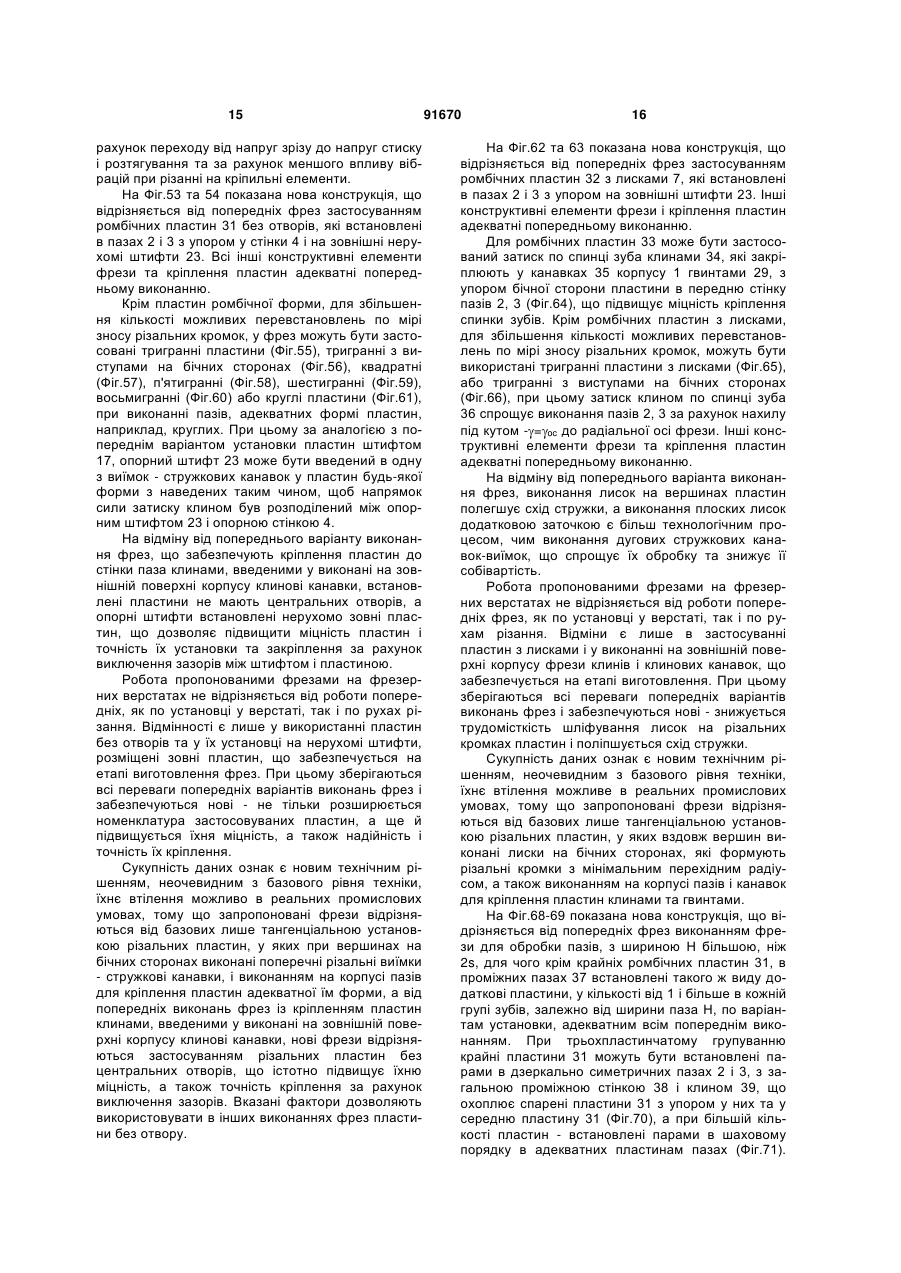

1. Збірна дискова фреза з механічним кріпленням встановлених в пазах корпусу різальних пластин, що не переточуються, товщиною s, у виконанні без задніх кутів, яка відрізняється тим, що її зубцями є тангенціально встановлені в пазах на бічних сторонах корпусу багатогранні пластини з лисками або з поперечними виїмками - стружковими канавками на вершинах, які усувають перехідні радіусні ділянки сполучення їх бічних сторін. 2. Збірна дискова фреза за п. 1, яка відрізняється тим, що пази для установки пластин виконані на бічних сторонах корпусу в шаховому порядку з нахилом основ під кутами rл , rп у радіальному 2 (19) 1 3 нього нерухомим штифтом виконане з упором основи пластини в основу паза, однієї з бічних сторін пластини в бічну сторону паза, а отвору пластини в головку нерухомого штифта, за рахунок встановленого з боку стружкової канавки і контактуючого з бічною поверхнею пластини радіального клина, введеного в заглиблення стружкової канавки клинової форми, у якому клин закріплений гвинтом, введеним у різьбовий отвір, виконаний у корпусі по нормалі до западин стружкових клинових канавок, при цьому клини можуть мати клинову форму в плані, або канавки можуть бути виконані в шаховому порядку під кутом нахилу к , що забезпечує притиск пластини до основи та бічної сторони паза і до нерухомого штифта, введеного в її центральний отвір. 8. Збірна дискова фреза за п. 1, яка відрізняється тим, що пластини виконані без центральних отворів і встановлені з упором їхньої основи в основу паза, однієї їхньої бічної сторони в бічну сторону паза, а іншої їхньої бічної сторони в головку встановленого в пазу нерухомого штифта, а кріплення пластин виконане встановленим з боку стружкової канавки і контактуючим з її бічною поверхнею радіальним клином, введеним у клинове заглиблення стружкової канавки і закріпленим в ньому гвинтом, введеним у різьбовий отвір, виконаний в корпусі по нормалі до западини стружкової канавки, при цьому клини можуть мати клинову форму в плані, або канавки можуть бути виконані в шаховому порядку під кутом нахилу к , що забезпечує притиск пластини до основи і бічної сторони паза, та до головки нерухомого штифта, який може бути введений у виїмку або лиску, виконану на вершині пластини. 9. Збірна дискова фреза за п. 1, яка відрізняється тим, що пластини без центральних отворів, що мають бічні сторони з гострими кутами в плані, встановлені з упором їх основи в основу паза, однієї бічної сторони - у бічну сторону паза, що примикає до стружкової канавки, іншої бічної сторони - у головку встановленого в пазу нерухомого штифта, а кріплення пластин виконане встановленим з боку спинки зуба клином, введеним у клинове заглиблення на зовнішній циліндричній поверхні корпусу і закріпленим в ньому гвинтом, введеним у різьбовий отвір, який виконаний у корпусі по нормалі до западини поглиблення, при цьому клини можуть мати клинову форму в плані, або заглиблення можуть бути виконані в шаховому порядку під кутом нахилу к , що забезпечує притиск пластини до основи і бічної сторони паза, та до головки нерухомого штифта, що може бути введений у виїмку або лиску, виконану на вершині пластини. 10. Збірна дискова фреза за п. 1, яка відрізняється тим, що між двома крайніми пластинами, встановленими в пазах на бічних сторонах корпусу, в одному або декількох додаткових поглиблених пазах тангенціально встановлені такі ж проміжні пластини, що утворюють із крайніми пластинами групи зубів з перекриттям у шаховому порядку товщини інших пластин і проміжків між ними, для 91670 4 утворення загальної ширини зубів фрези H nk s , де nk - кількість пластин у групі. 11. Збірна дискова фреза за п. 1, яка відрізняється тим, що пластини, встановлені в пазах на бічних сторонах корпусу, розміщені попарно одна з одною на проміжній стінці, товщина якої не перевищує величини s, а між ними, у проміжному поглибленому пазу, тангенціально встановлена ще одна така ж пластина, що створює із крайніми групу зубців, з перекриттям у шаховому порядку глибини пазів, товщини пластин і ширини проміжної стінки між ними, для утворення загальної ширини зубців фрези H 3s , при цьому клини та клинові заглиблення для кріплення пластин можуть бути виконані тільки між зубцями в групі, з упором між собою. 12. Збірна дискова фреза за п. 1, яка відрізняється тим, що крайні пластини, які встановлені в пазах на бічних сторонах корпусу, виконані в шаховому порядку попарно із проміжною пластиною, встановленою на стінці корпусу в поглибленому пазу, і утворюють групи зубів з перекриттям товщини стінок іншими пластинами або їхніми парами, для утворення групою загальної ширини зубів фрези H nz 2s , де nz - кількість пар зубців у групі. 13. Збірна дискова фреза за п. 1, яка відрізняється тим, що пластини, тангенціально встановлені в пазах на бічних сторонах корпусу, мають форму ромба або тригранника з виступами в середній частині, або правильного тригранника, або квадрата, або п'ятигранника, або шестигранника, або восьмигранника, або кола. 14. Різальна пластина з плоскопаралельною основою без задніх кутів, що має багатогранну форму, наприклад ромбічну, тригранну або тригранну з виступами в середній частині її бічних сторін, або квадратну, для оснащення збірної дискової фрези за будь-яким із пп. 1-13, яка відрізняється тим, що на бічних поверхнях сполучення вершин з кутом профілю 90 виконані лиски, що усувають перехідні радіусні ділянки сполучення бічних сторін і формують з утвореною лискою різальною кромкою кут профілю при вершині в 90 , а також служать при установці в пазах або задніми, або передніми поверхнями для різання, при цьому лиски можуть бути виконані парними, симетрично бісектрисі кута при вершині. 15. Різальна пластина з плоскопаралельною основою без задніх кутів, що має багатогранну форму, наприклад ромбічну, тригранну або тригранну з виступами в середній частині її бічних сторін, або квадратну, або п'ятигранну, або шестигранну, або восьмигранну, або круглу, для оснащення збірної дискової фрези за будь-яким із пп. 1-13, яка відрізняється тим, що на всю товщину пластини s, при її вершинах виконані різальні виїмки - стружкові канавки в діапазоні радіусів їх поперечного перерізу від rmin = r, що усуває перехідні ділянки сполучених між собою пар бічних сторін пластини, і до величини rmax, величина якого адекватна товщині пластини s і забезпечує достатній об'єм для розміщення зрізуваної стружки при потрібній міцності тіла пластини. 5 Винахід належить до галузі машинобудування і металообробки, зокрема - до збірних дискових фрез з механічним кріпленням різальних пластин, а також до відрізних фрез та різальних пластин для їх оснащення. Відомі збірні тристоронні дискові фрези зі вставними ножами, оснащеними твердим сплавом, у яких різнонаправленні плоскі ножі з напаяною пластинкою з твердого сплаву кріплять у паза корпусу радіальним клином, а для кращого кріплення ножів більших розмірів на їхній основі та на стінці пазів корпусу фрези можуть бути виконані адекватні між собою рифлення [див. книгу: Металлообрабатывающий твердосплавной инструмент: Справочник / В.С. Самойлов, Э.Ф. Эйхманс, В.А. Фальковский и др.; Ред. кол: И.А. Ординарцев и др. - М: Машиностроение, 1988. - С.155]. Недоліками даних фрез є потреба виконання переточок по мірі зносу ножів, що підвищує трудомісткість обслуговування фрез за рахунок потреби технологічного часу на виконання даної операції та за рахунок витрати шліфувальних кругів, інструментів для їхньої правки, силової електроенергії і т.п., вимагає наявності спеціальних заточувальних верстатів і оснащень, для яких необхідне виділення робочих площ, персоналу, що їх обслуговує та ін. Відома також дискова фреза з механічним кріпленням ромбічної форми непереточуваних різальних пластин, у виконанні без задніх кутів з центральним отвором, через яке їх підтискають до базових поверхонь опори штифтом, запресованим у державках, встановлених у пазах корпусу. Державку ножа переміщують і кріплять у паза в радіальному напрямку гвинтом, що проходить через корпус збоку пластини і державки, а опору переміщають і кріплять гвинтами, установленими збоку торців фрези [див. книгу: Сборный твердосплавной инструмент / Г.Л. Хает, В.М. Гах, К.Г. Громаков и др.: Под общ. ред. Г.Л. Хаета. - М.: Машиностроение, 1989. - С.174]. Недоліком цих фрез є радіальна установка профілю різальних пластин, що збільшує ширину прорізу при відрізанні ними заготовок, а обмежена товщина пластин зменшує сприйманні ними сили різання, що веде до заниження технологічних режимів фрезерування, або вимагає збільшення товщини пластин. Іншими недоліками цих фрез є використання лише пластин ромбічної, форми, що обмежує кількість їхніх перевстановлень після зношування різальних кромок, а також застосування лише пластин з центральним отвором. Відомі також твердосплавні різальні пластини, що не переточуються: тригранної та іншої форми в плані, у яких радіус r сполучення бічних сторін при вершині становить величину 0,2-2,4мм [див. книгу: Справочник инструментальщика / И.А. Ординарцев, Г.В. Филиппов, А.И. Шевченко и др.: Под общ. 91670 6 ред. И.А. Ординарцева. - Л.: Машиностроение, 1987. - С.128-149]. Недоліком даних пластин є значний радіус сполучення бічних поверхонь при вершині, що погіршує процес різання у випадку їхньої тангенціальної установки, оскільки відділення стружки при цьому протікає при значних від'ємних негативних передніх кутах і супроводжується значними деформаціями в корені стружки, які ведуть до росту силових і теплових навантажень на різальні кромки пластин та на інструмент в цілому. Усунення виявлених недоліків є головним завданням даного винаходу. Для його рішення збірна дискова фреза з механічним кріпленням встановлених у пазах корпусу непереточуваних різальних пластин товщиною s, у виконанні без задніх кутів, виконана з тангенціально встановленими в пазах на бічних сторонах корпусу багатогранними або круглими різальними пластинами, які мають лиски або поперечні виїмки - стружкові канавки на вершинах. Пази мають нахил для створення необхідних для різання передніх і задніх кутів, а бічні упорні сторони пазів виконані з нахилом для компенсації перехідного радіуса між бічною стороною і основою паза. Ширина різальної частини фрези виконана в межах Н 2s для забезпечення перекриття звернених одна до одної вершин пластин, а по зовнішній циліндричній поверхні корпусу виконані стружкові канавки, що сполучені з бічною стороною пластини. Кріплення пластин у пазах виконане по їх основі, бічних сторонах і центральному отвору, за допомогою введеного в цей отвір гвинта з конічною головкою або ексцентрикового поворотного штифта, або при комбінації ексцентрикових і нерухомих штифтів, що введені в отвір, або встановлені зовні пластин, з упором у їхню бічну сторону або в лиску, або у виїмку на вершині. Для підвищення надійності кріплення пластин, у т.ч. без отвору, кріпильні елементи виконані у вигляді клинів, введених у заглиблення клинової форми на стружковій канавці при їх контакті з бічною поверхнею пластини, і закріплених гвинтами, введеними в різьбові отвори, виконані у корпусі в основі стружкових канавок, при цьому клини можуть мати клинову форму в плані, або канавки можуть бути виконані в шаховому порядку під нахилом, що забезпечує притиск пластини до основи і бічної сторони паза, і до нерухомого штифта, що введений в центральний отвір пластини або контактує з її бічною стороною або з її лискою, або з її виїмкою на вершині. Клини можуть бути встановлені збоку стружкової канавки або збоку спинки зуба. Між двома крайніми пластинами, встановленими в пазах на бічних сторонах корпусу, в одному або в декількох поглиблених пазах можуть бути тангенціально встановлені такі ж проміжні пластини, що створюють з крайніми пластинами групи зубців з перекриттям проміжків між пластинами у шаховому порядку. Для збільшення 7 загальної ширини зубів фрези до Н nks, де nk кількість пластин у групі зубців, пластини можуть бути розміщені попарно в шаховому порядку в поглиблених проміжних виїмках, у яких товщину стінок перекриває товщина пластин. Кількість зубців у групі може бути збільшена для збільшення загальної ширини зубців фрези Н. Встановлені в пазах пластини можуть мати форму ромба або тригранника, або тригранника з виступами в середній частині, або квадрата, або п'ятигранника, або шестигранника, або восьмигранника, або кола. При вершинах різальних пластин на бічних сторонах з гострими кутами в плані можуть бути виконані лиски, що усувають перехідні радіусні ділянки сполучення бічних сторін, а для збільшення кількості можливих перевстановлень пластин по мірі їх зносу у ромба або тригранника, або тригранника з виступами в середній частині, або у квадрата, або у п'ятигранника, або у шестигранника, або у восьмигранника, на їх вершинах, або на бічних сторонах кола, можуть бути виконані виїмки-стружкові канавки, що усувають перехідні радіусні ділянки сполучення бічних сторін. При цьому можливе виконання даних фрез у вигляді відрізних, пазових і канавкових. Конструкції пропонованих фрез і пластин до них показані на кресленнях. На Фіг.1 та 2 показана відрізна фреза, що складається з корпусу 1, на бічних сторонах якого в шаховому порядку виконані ліві 2 і праві 3 пази, що мають нахил основ під кутами rл, rп у радіальному напрямку і під кутами л, п. у тангенціальному напрямку для створення необхідних для різання бічних задніх кутів зубців фрези, а також нахил бічних сторін 4 під кутом для компенсації перехідного радіуса rп між ними і основою паза. Зубцями фрези є тангенціально встановлені в пазах корпусу ліві 5 і праві 6 непереточувані різальні пластини ромбічної форми товщиною s, у виконанні без задніх кутів, з лисками 7 на гострих вершинах ромба, що усувають перехідні радіусні ділянки сполучення суміжних бічних сторін, а за рахунок забезпечення перекриття звернених одна до одної пластин - формується ширина фрези H
