Силова установка літального апарата
Номер патенту: 92199
Опубліковано: 11.08.2014
Автори: Кравець Володимир Миколайович, Солопов Денис Олександрович
Формула / Реферат
Силова установка літального апарата, що складається з переднього та заднього днища, опорної решітки, паливного заряду, запалювача, соплового блока, яка відрізняється тим, що на передньому днищі закріплена набірна пластина із парного числа термопар, виконаних з матеріалу типу залізо та константан, які з'єднані зі споживачами електричної енергії.
Текст

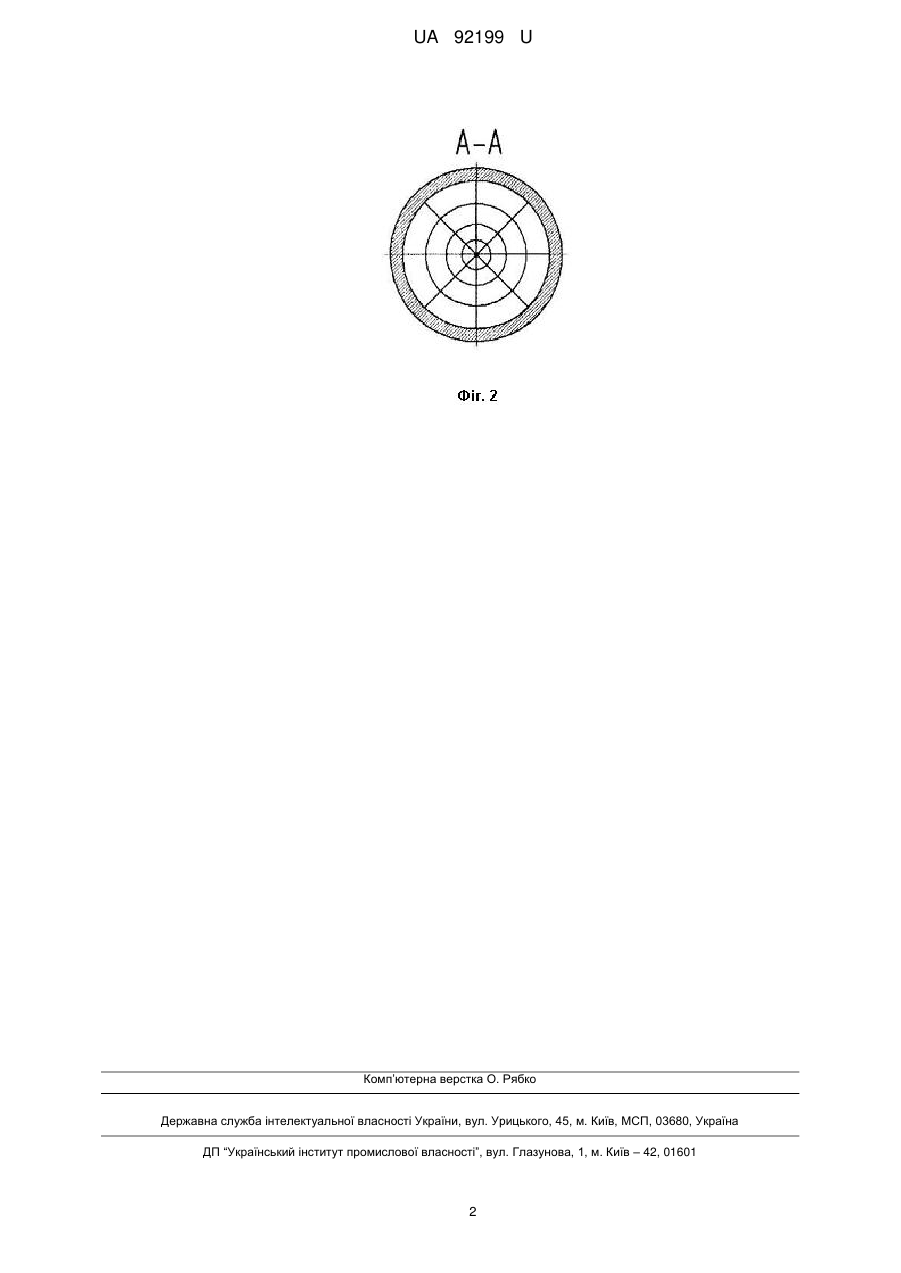

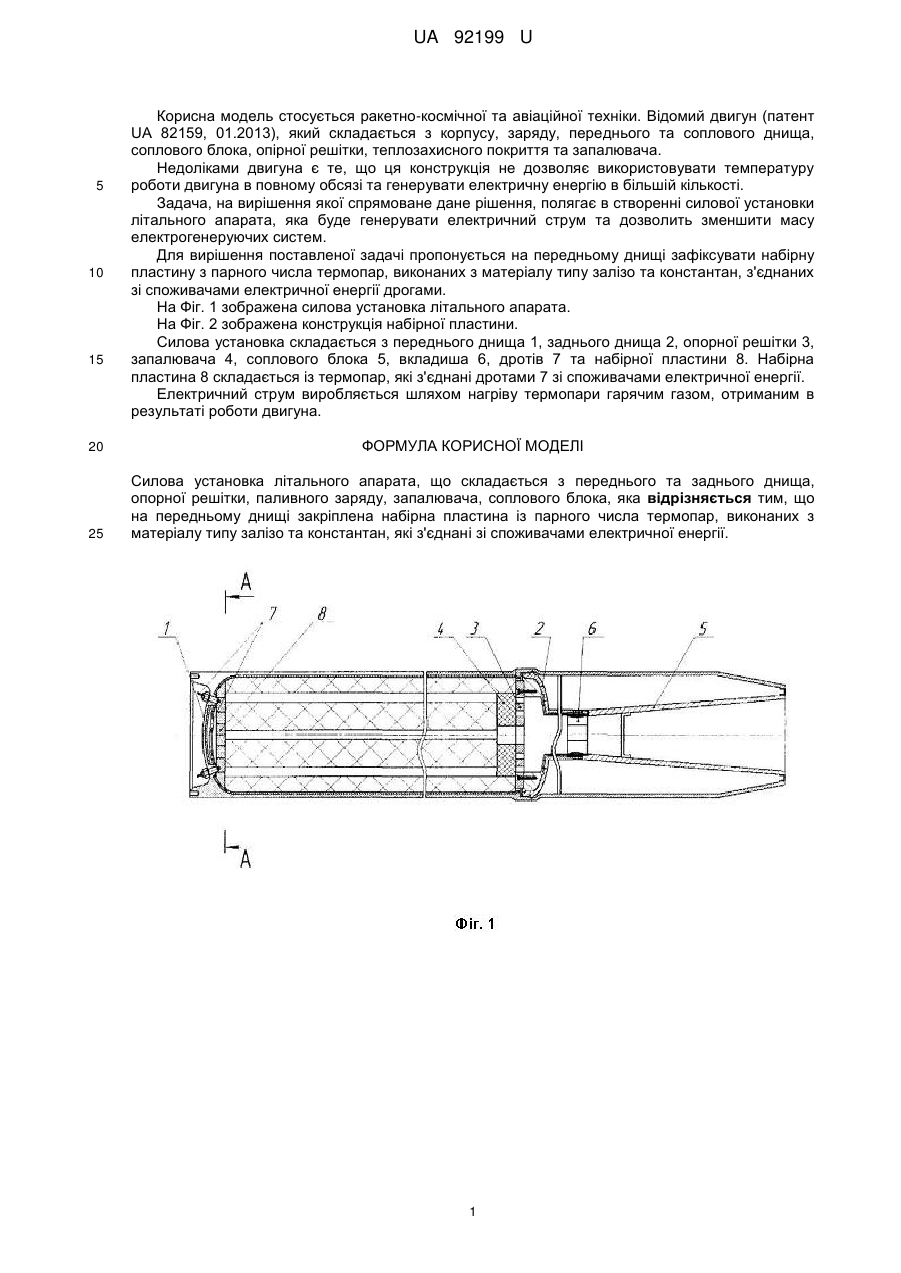

Реферат: UA 92199 U UA 92199 U 5 10 15 Корисна модель стосується ракетно-космічної та авіаційної техніки. Відомий двигун (патент UA 82159, 01.2013), який складається з корпусу, заряду, переднього та соплового днища, соплового блока, опірної решітки, теплозахисного покриття та запалювача. Недоліками двигуна є те, що ця конструкція не дозволяє використовувати температуру роботи двигуна в повному обсязі та генерувати електричну енергію в більшій кількості. Задача, на вирішення якої спрямоване дане рішення, полягає в створенні силової установки літального апарата, яка буде генерувати електричний струм та дозволить зменшити масу електрогенеруючих систем. Для вирішення поставленої задачі пропонується на передньому днищі зафіксувати набірну пластину з парного числа термопар, виконаних з матеріалу типу залізо та константан, з'єднаних зі споживачами електричної енергії дрогами. На Фіг. 1 зображена силова установка літального апарата. На Фіг. 2 зображена конструкція набірної пластини. Силова установка складається з переднього днища 1, заднього днища 2, опорної решітки 3, запалювача 4, соплового блока 5, вкладиша 6, дротів 7 та набірної пластини 8. Набірна пластина 8 складається із термопар, які з'єднані дротами 7 зі споживачами електричної енергії. Електричний струм виробляється шляхом нагріву термопари гарячим газом, отриманим в результаті роботи двигуна. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Силова установка літального апарата, що складається з переднього та заднього днища, опорної решітки, паливного заряду, запалювача, соплового блока, яка відрізняється тим, що на передньому днищі закріплена набірна пластина із парного числа термопар, виконаних з матеріалу типу залізо та константан, які з'єднані зі споживачами електричної енергії. 1 UA 92199 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюSolopov Denys Oleksandrovych
Автори російськоюСолопов Денис Александрович
МПК / Мітки
МПК: F02K 1/00
Мітки: установка, літального, силова, апарата
