Пристрій для сухого гасіння коксу

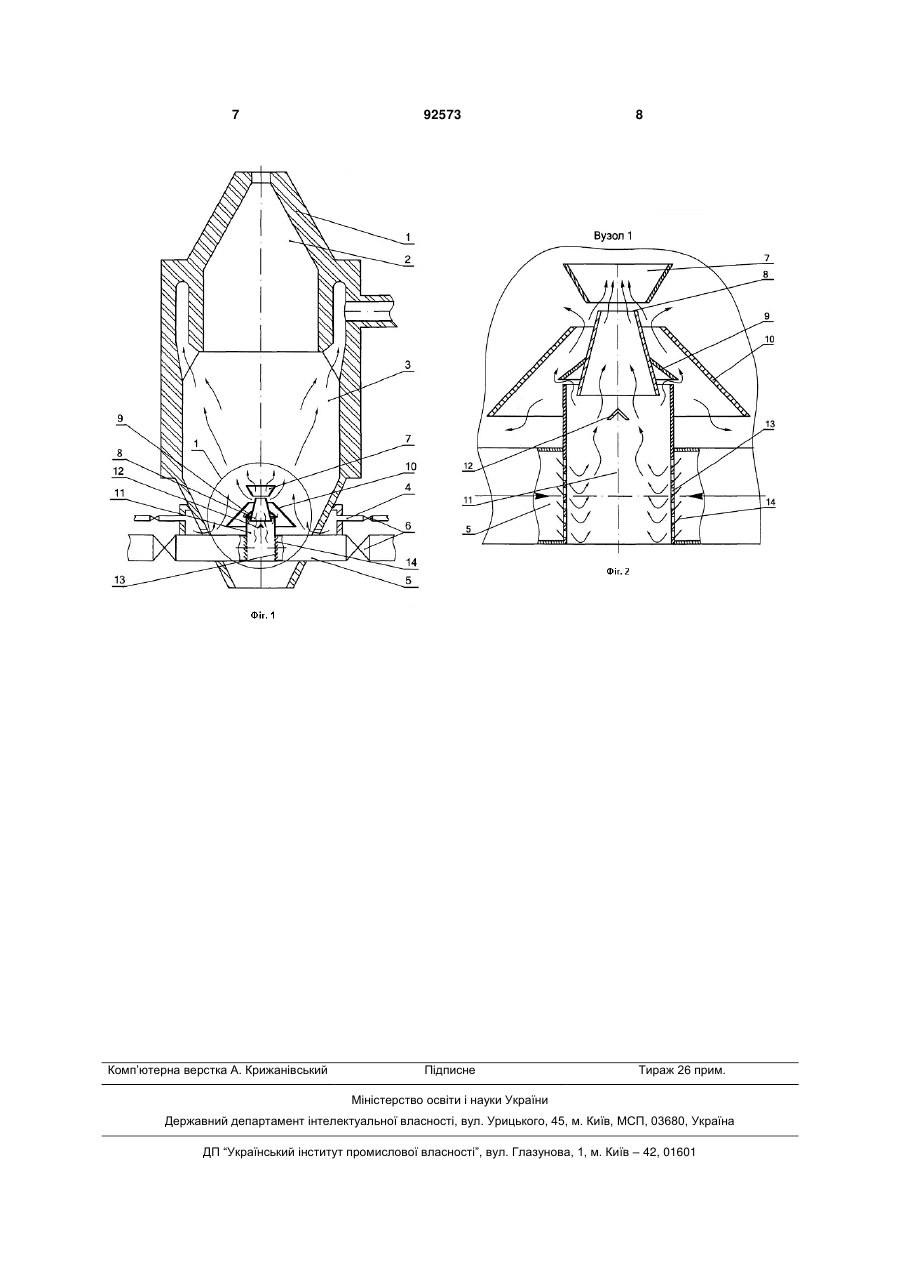

1. Пристрій для сухого гасіння коксу, який включає вертикальний корпус із завантажувальним і розвантажувальним отворами, форкамеру, камеру гасіння коксу, трубопроводи для подачі охолодного газу з пристроями для регулювання його витрати, периферійний розподільник для по C2 2 (19) 1 3 для подачі охолодного газу, розташований уздовж вертикальної осі корпуса. При цьому центральний розподільник розташований у середній частині корпуса і виконаний у вигляді двох розташованих по ходу коксу та з'єднаних разом камер, що мають форму конічних коаксіальних конфузорів. Конфузори створені з паралельними та однаковими по величині утворюючими. Кожна камера з'єднана з трубопроводом для подачі охолодного газу і має отвори в стінках для його виходу [див. а. с. СРСР №1131473, С10В 39/02, 05.06.81]. Недоліком цього пристрою є те, що він не забезпечує достатню подачу охолодного газу в центральну частину камери гасіння коксу. Газ із отворів у стінці зовнішньої камери - конфузора спрямовується в зону найменшого опору, до стінок камери гасіння коксу. Газ для гасіння коксу, що проходить по центральній частині камери гасіння, надходить тільки через отвори в стінках внутрішньої камери - конфузора. У зв'язку з тим, що пропускна здатність по коксу верхнього отвору конфузорів більше, ніж у їхнього нижнього отвору, центральний потік більш дрібного коксу, під дією маси коксу, що надходить зверху, сповільнює свій рух і ущільнюється. Це перешкоджає як виходу газу через отвори в стінках внутрішньої камери і далі - через верхній отвір конфузорів, так і виходу коксу через нижній отвір конфузорів. Таким чином, зниження газопроникності ущільненої маси коксу різко зменшує подачу охолодного газу в центральну частину камери гасіння. Це призводить до значного вигару й недогасінню коксу, що знижує його якість і ефективність гасіння в цілому. Відомий пристрій для сухого гасіння коксу, який включає вертикальний корпус із завантажувальним і розвантажувальним отворами, форкамеру, камеру гасіння коксу, трубопроводи для подачі охолодного газу з пристроями для регулювання його витрати, периферійний розподільник для подачі охолодного газу, розташований у нижній частині корпуса, центральний розподільник для подачі охолодного газу, розташований уздовж вертикальної осі в нижній частині корпуса і виконаний у вигляді розміщених по ходу коксу двох конічних коаксіальних дифузорів, дифузори розташовані друг відносно друга з утворенням між ними порожнини, внутрішній дифузор з'єднаний з трубопроводом для подачі охолодного газу, утворюючі дифузорів розташовані під різним кутом до вертикалі. При цьому утворююча внутрішнього дифузора виконана меншою за розміром, над внутрішнім дифузором для попередження влучення потоку коксу в трубопровід охолодного газу виконаний обтічний оголовок. Оголовок установлений усередині зовнішнього дифузора з можливістю його регулювання по висоті і з зазорами відносно внутрішньої стінки та країв дифузорів. Зазори виконані з можливістю регулювання на заданий обсяг газу. Трубопровід для подачі охолодного газу з боку розвантажувального отвору обладнаний рядом отворів для виходу газу [див. патент України № 70234А, С10В 39/02, 30.12.02]. Це технічне рішення є найбільш близьким до винаходу, що заявляється, і його прийнято як прототип. 92573 4 Недоліком цього пристрою є те, що встановлений у такий спосіб обтічний оголовок перешкоджає проходженню донизу через зовнішній дифузор центрального потоку коксу та руху нагору охолодного газу. При цьому він недостатньо захищає від влучень коксу в трубопровід для подачі охолодного газу. Зазначені причини призводять до того, що центральний потік коксу залишається досить щільним, а потоки охолодного газу втрачають свій напір і спрямованість у центр. Це знижує якість коксу й ефективність гасіння в цілому. В основу винаходу поставлене задача - створити пристрій, який би забезпечив підвищення ефективності гасіння коксу в центральній частині камери сухого гасіння коксу. Для цієї задачі в пристрої для сухого гасіння коксу, який включає вертикальний корпус із завантажувальним і розвантажувальним отворами, форкамеру, камеру гасіння коксу, трубопроводи для подачі охолодного газу з пристроями для регулювання його витрати, периферійний розподільник для подачі охолодного газу, розташований у нижній частині корпуса, центральний розподільник для подачі охолодного газу, розташований уздовж вертикальної осі в нижній частині корпуса і виконаний у вигляді розміщених по ходу коксу двох конічних коаксіальних дифузорів, дифузори розташовані друг відносно друга з утворенням між ними порожнини, внутрішній дифузор з'єднаний з трубопроводом для подачі охолодного газу, утворюючі дифузорів розташовані під різним кутом до вертикалі, відповідно до винаходу, що заявляється пристрій обладнаний уловлювачем коксу у вигляді конічного конфузора, який установлений до центрального розподільника і з зазором відносно нього, козирком, надітим на внутрішній дифузор центрального розподільника і маючим утворюючу, паралельну утворюючій зовнішнього дифузора, внутрішній дифузор з'єднаний з трубопроводом за допомогою порожнього циліндра, надітого із зазором на його вихідний отвір, циліндр вставлений у трубопровід газу, стінки циліндра в місцях приєднання до трубопроводу обладнані рівномірно розташованими отворами для виходу газу, а усередині циліндра уздовж його осі встановлений розсікач у вигляді кутика. Крім того, у циліндрі під отворами для виходу газу з боку трубопроводу виконані пластини з нахилом проти ходу коксу. Відмітними ознаками пристрою, що заявляється, є те, що: - пристрій обладнаний уловлювачем коксу у вигляді конічного конфузора, який установлений до центрального розподільника і з зазором відносно нього, - козирком, надітим на внутрішній дифузор центрального розподільника і маючим утворюючу, паралельну утворюючій зовнішнього дифузора, - внутрішній дифузор з'єднаний з трубопроводом за допомогою порожнього циліндра, надітого із зазором на його вихідний отвір, - циліндр вставлений у трубопровід газу, - стінки циліндра в місцях приєднання до трубопроводу обладнані рівномірно розташованими отворами для виходу газу, 5 - усередині циліндра уздовж його осі встановлений розсікач у вигляді кутика. Крім того, у циліндрі під отворами для виходу газу з боку трубопроводу виконані пластини з нахилом проти ходу коксу. Виходячи з описаного рівня техніки, випливає те, що зазначені відмітні ознаки є новими. Такий пристрій поєднує в собі багатоступінчастий поділ на окремі потоки ущільненої маси із дрібних фракцій розпеченого коксу, що рухаються в центральній частині камери сухого гасіння, і спрямовану подачу охолодного газу в ці потоки. Це дозволяє поліпшити рівномірність охолодження коксу по всьому перерізу камери, що приводить до росту ефективності гасіння коксу в цілому і, в остаточному результаті, до економії енергоресурсів, необхідних для гасіння коксу. Ущільнений потік із дрібних фракцій попадає в уловлювач коксу, де починає відбуватися поділ загального потоку коксу. Форма уловлювача сприяє захватові шматків і напрямку їх далі до центрального розподільника. У розподільнику відбувається поділ потоку коксу на окремі коаксіальні потоки. Додаткове розпушення коксу роблять за допомогою розсікача. Охолодний газ подають у трубопроводи. Потім газ через рівномірно розташовані отвори надходить у циліндр, центральний розподільник для подачі охолодного газу, уловлювач коксу і поширюється далі по всьому об'єму камери сухого гасіння коксу. Форма вузлів центрального розподільника у вигляді дифузорів і їхнє взаємне розташування сприяє спрямованій подачі струменя охолодного газу в центральну частину потоку коксу. Зазори сприяють охолодженню газом розпушених окремих потоків коксу. Крім того, у циліндрі під отворами для виходу газу з боку трубопроводу розташовані пластини. Вони виконані з нахилом проти ходу коксу, щоб уникнути влучення шматків коксу в трубопровід. Сутність винаходу пояснюється кресленнями. На Фіг.1 зображений пристрій, що заявляється у розрізі, на Фіг.2 зображений вузол 1 на розрізі пристрою, що заявляється. Пристрій для сухого гасіння коксу містить вертикальний корпус 1 із завантажу вальним і розвантажувальним отворами, форкамеру 2, камеру гасіння коксу 3, периферійний розподільник для подачі охолодного газу 4, трубопроводи для подачі газу 5, пристрої для регулювання витрати газу 6, уловлювач коксу 7 і центральний розподільник для подачі охолодного газу. Центральний розподільник для подачі охолодного газу містить у собі два коаксіальних конічних дифузори: внутрішній 8, на який надітий козирок 9, і зовнішній 10. Внутрішній дифу 92573 6 зор 8 з'єднаний із циліндром 11. Усередині циліндра 11 встановлений розсікач 12. Циліндр 11 вставлений у трубопровід газу 5. Стінки циліндра 11 у місцях приєднання до трубопроводу 5 обладнані рівномірно розташованими отворами 13 для виходу газу. Крім того, під отворами 13 для виходу газу з боку трубопроводу 5 виконані пластини 14. Пристрій працює в такий спосіб. Розпечений кокс через завантажувальний отвір корпуса 1 періодично подають у форкамеру 2 на гасіння. У форкамері 2 відбувається стабілізація структури коксу. Далі кокс надходить у камеру гасіння 3, де його охолоджують за допомогою охолодного газу, що надходить із центрального й периферійного розподільників та рухається йому назустріч. У стінок камери гасіння 3 роблять охолодження газом, що надходить із периферійного розподільника 4, більших фракцій коксу. У центральній частині камери З зосереджується ущільнена маса коксу більш дрібних фракцій. Рухаючись під своєю масою донизу по камері 3, кокс попадає в уловлювач 7, а потім у центральний розподільник для подачі охолодного газу. Тут потік коксу розділяється на коаксіальні потоки: частина коксу сповзає по зовнішній стороні зовнішнього дифузора 10, частина коксу попадає в порожнину між зовнішнім дифузором 10 і козирком 9, надягнутим на внутрішній дифузор 8, а інша частина проходить через внутрішній дифузор 8. Додаткове розпушення коксу роблять за допомогою розсікача 12. Охолодний газ для центрального розподільника подають у трубопроводи 5. Потім газ через рівномірно розташовані отвори 13 надходить у циліндр 11, внутрішній дифузор 8, у зазори й поширюється далі по всьому об'єму камери сухого гасіння коксу 3. Крім того, під отворами 13 для виходу газу, з боку трубопроводу 5, щоб уникнути влучення шматків коксу в трубопровід 5, виконані пластини 14. Погашений у такий спосіб кокс невеликими порціями видаляють через розвантажувальний отвір корпуса 1. Зміну витрати газу на гасіння здійснюють пристроями 6 для регулювання витрати охолодного газу. Техніко-економічні переваги винаходу, що заявляється, у порівнянні із прототипом складаються в збільшенні газопроникності потоку коксу в центральній частині камери сухого гасіння, підвищенні рівномірності його охолодження по всьому перерізу камери, що приводить до росту ефективності гасіння коксу, поліпшенню його якостей і, в остаточному результаті, до економії енергоресурсів, необхідних для гасіння коксу. 7 Комп’ютерна верстка А. Крижанівський 92573 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
