Підшипник кочення

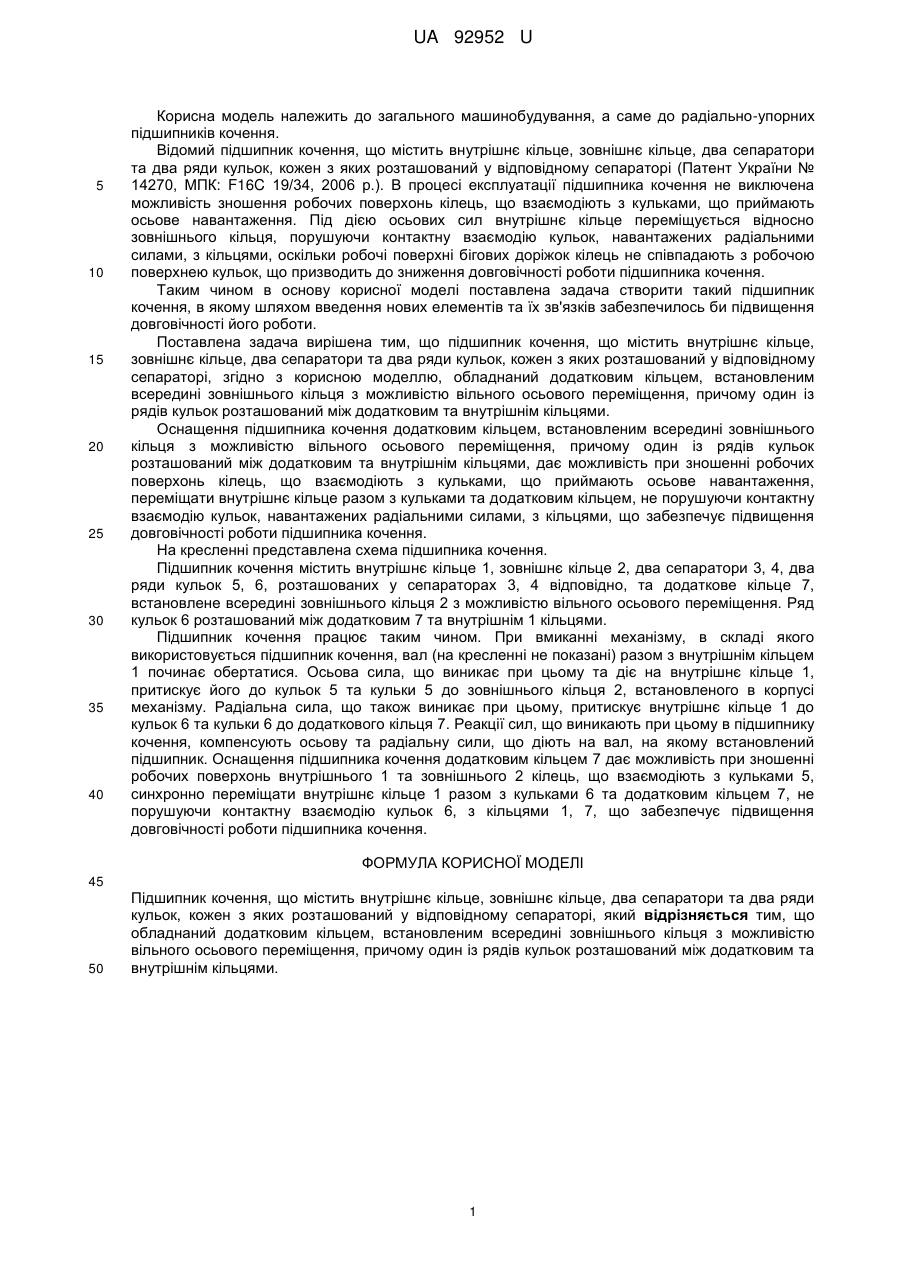

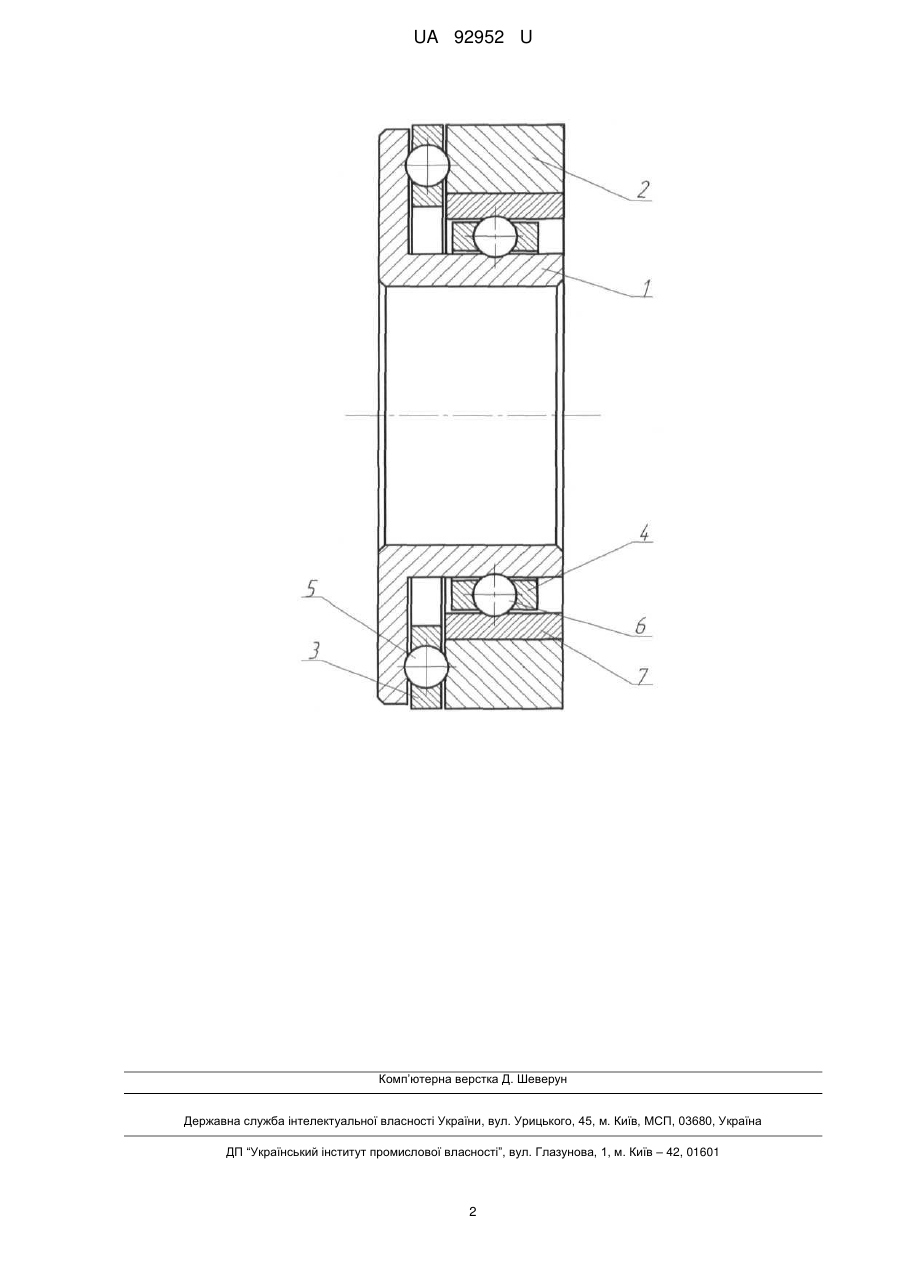

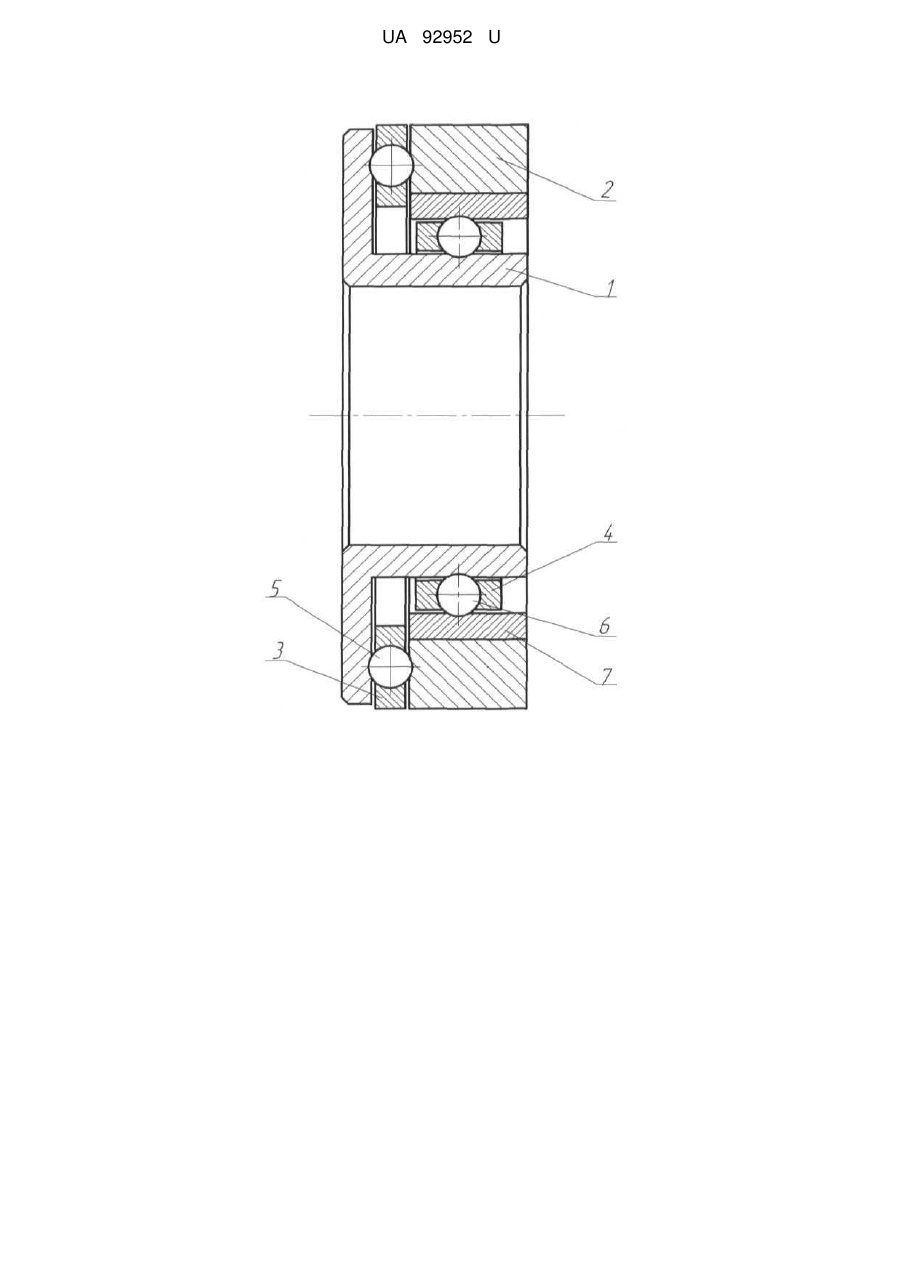

Реферат: UA 92952 U UA 92952 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до радіально-упорних підшипників кочення. Відомий підшипник кочення, що містить внутрішнє кільце, зовнішнє кільце, два сепаратори та два ряди кульок, кожен з яких розташований у відповідному сепараторі (Патент України № 14270, МПК: F16C 19/34, 2006 р.). В процесі експлуатації підшипника кочення не виключена можливість зношення робочих поверхонь кілець, що взаємодіють з кульками, що приймають осьове навантаження. Під дією осьових сил внутрішнє кільце переміщується відносно зовнішнього кільця, порушуючи контактну взаємодію кульок, навантажених радіальними силами, з кільцями, оскільки робочі поверхні бігових доріжок кілець не співпадають з робочою поверхнею кульок, що призводить до зниження довговічності роботи підшипника кочення. Таким чином в основу корисної моделі поставлена задача створити такий підшипник кочення, в якому шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішена тим, що підшипник кочення, що містить внутрішнє кільце, зовнішнє кільце, два сепаратори та два ряди кульок, кожен з яких розташований у відповідному сепараторі, згідно з корисною моделлю, обладнаний додатковим кільцем, встановленим всередині зовнішнього кільця з можливістю вільного осьового переміщення, причому один із рядів кульок розташований між додатковим та внутрішнім кільцями. Оснащення підшипника кочення додатковим кільцем, встановленим всередині зовнішнього кільця з можливістю вільного осьового переміщення, причому один із рядів кульок розташований між додатковим та внутрішнім кільцями, дає можливість при зношенні робочих поверхонь кілець, що взаємодіють з кульками, що приймають осьове навантаження, переміщати внутрішнє кільце разом з кульками та додатковим кільцем, не порушуючи контактну взаємодію кульок, навантажених радіальними силами, з кільцями, що забезпечує підвищення довговічності роботи підшипника кочення. На кресленні представлена схема підшипника кочення. Підшипник кочення містить внутрішнє кільце 1, зовнішнє кільце 2, два сепаратори 3, 4, два ряди кульок 5, 6, розташованих у сепараторах 3, 4 відповідно, та додаткове кільце 7, встановлене всередині зовнішнього кільця 2 з можливістю вільного осьового переміщення. Ряд кульок 6 розташований між додатковим 7 та внутрішнім 1 кільцями. Підшипник кочення працює таким чином. При вмиканні механізму, в складі якого використовується підшипник кочення, вал (на кресленні не показані) разом з внутрішнім кільцем 1 починає обертатися. Осьова сила, що виникає при цьому та діє на внутрішнє кільце 1, притискує його до кульок 5 та кульки 5 до зовнішнього кільця 2, встановленого в корпусі механізму. Радіальна сила, що також виникає при цьому, притискує внутрішнє кільце 1 до кульок 6 та кульки 6 до додаткового кільця 7. Реакції сил, що виникають при цьому в підшипнику кочення, компенсують осьову та радіальну сили, що діють на вал, на якому встановлений підшипник. Оснащення підшипника кочення додатковим кільцем 7 дає можливість при зношенні робочих поверхонь внутрішнього 1 та зовнішнього 2 кілець, що взаємодіють з кульками 5, синхронно переміщати внутрішнє кільце 1 разом з кульками 6 та додатковим кільцем 7, не порушуючи контактну взаємодію кульок 6, з кільцями 1, 7, що забезпечує підвищення довговічності роботи підшипника кочення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Підшипник кочення, що містить внутрішнє кільце, зовнішнє кільце, два сепаратори та два ряди кульок, кожен з яких розташований у відповідному сепараторі, який відрізняється тим, що обладнаний додатковим кільцем, встановленим всередині зовнішнього кільця з можливістю вільного осьового переміщення, причому один із рядів кульок розташований між додатковим та внутрішнім кільцями. 1 UA 92952 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
