Універсальний плашкомітчикотримач

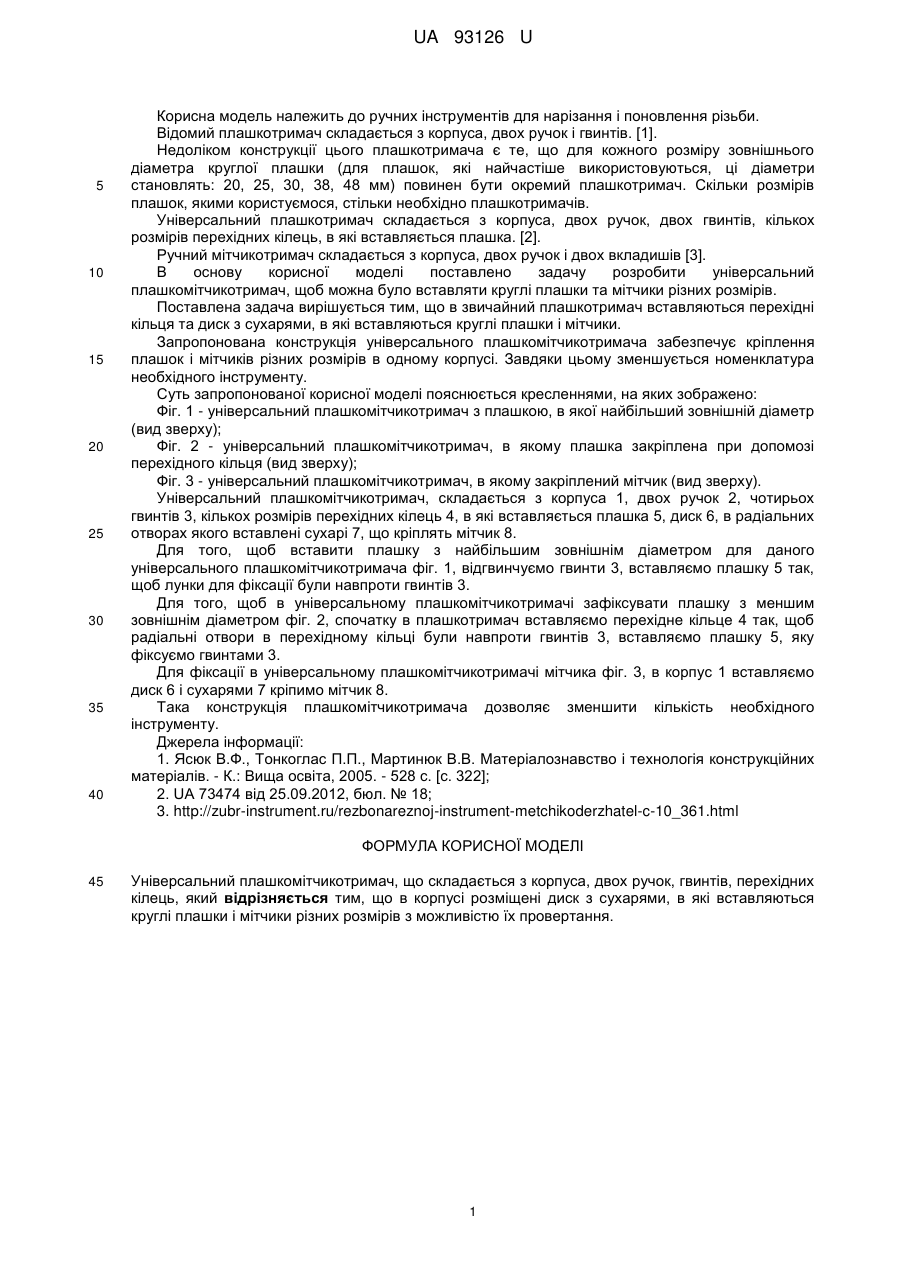

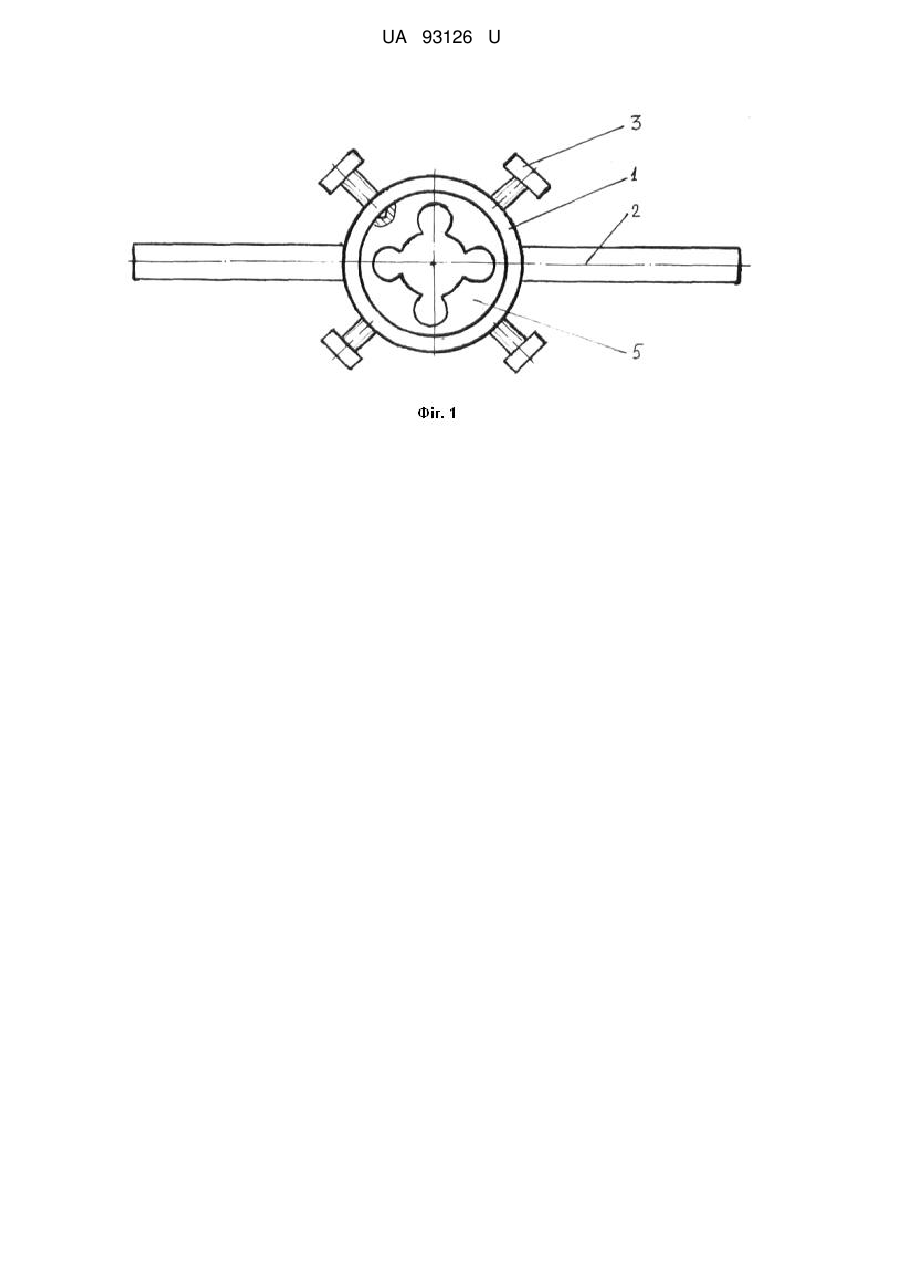

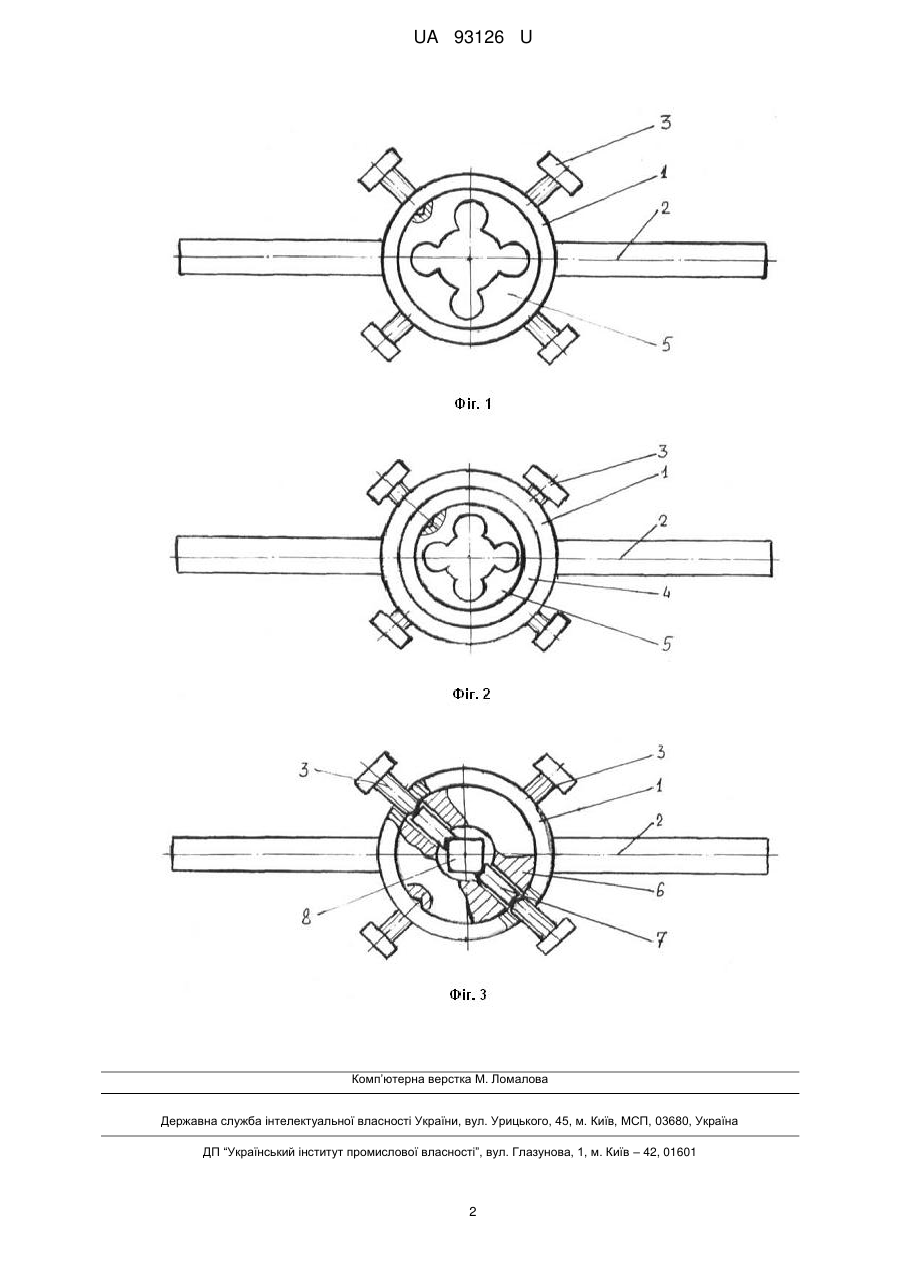

Реферат: Універсальний плашкомітчикотримач складається з корпуса, двох ручок, гвинтів, перехідних кілець. В корпусі розміщені диск з сухарями, в які вставляються круглі плашки і мітчики різних розмірів з можливістю їх провертання. UA 93126 U (12) UA 93126 U UA 93126 U 5 10 15 20 25 30 35 40 Корисна модель належить до ручних інструментів для нарізання і поновлення різьби. Відомий плашкотримач складається з корпуса, двох ручок і гвинтів. [1]. Недоліком конструкції цього плашкотримача є те, що для кожного розміру зовнішнього діаметра круглої плашки (для плашок, які найчастіше використовуються, ці діаметри становлять: 20, 25, 30, 38, 48 мм) повинен бути окремий плашкотримач. Скільки розмірів плашок, якими користуємося, стільки необхідно плашкотримачів. Універсальний плашкотримач складається з корпуса, двох ручок, двох гвинтів, кількох розмірів перехідних кілець, в які вставляється плашка. [2]. Ручний мітчикотримач складається з корпуса, двох ручок і двох вкладишів [3]. В основу корисної моделі поставлено задачу розробити універсальний плашкомітчикотримач, щоб можна було вставляти круглі плашки та мітчики різних розмірів. Поставлена задача вирішується тим, що в звичайний плашкотримач вставляються перехідні кільця та диск з сухарями, в які вставляються круглі плашки і мітчики. Запропонована конструкція універсального плашкомітчикотримача забезпечує кріплення плашок і мітчиків різних розмірів в одному корпусі. Завдяки цьому зменшується номенклатура необхідного інструменту. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - універсальний плашкомітчикотримач з плашкою, в якої найбільший зовнішній діаметр (вид зверху); Фіг. 2 - універсальний плашкомітчикотримач, в якому плашка закріплена при допомозі перехідного кільця (вид зверху); Фіг. 3 - універсальний плашкомітчикотримач, в якому закріплений мітчик (вид зверху). Універсальний плашкомітчикотримач, складається з корпуса 1, двох ручок 2, чотирьох гвинтів 3, кількох розмірів перехідних кілець 4, в які вставляється плашка 5, диск 6, в радіальних отворах якого вставлені сухарі 7, що кріплять мітчик 8. Для того, щоб вставити плашку з найбільшим зовнішнім діаметром для даного універсального плашкомітчикотримача фіг. 1, відгвинчуємо гвинти 3, вставляємо плашку 5 так, щоб лунки для фіксації були навпроти гвинтів 3. Для того, щоб в універсальному плашкомітчикотримачі зафіксувати плашку з меншим зовнішнім діаметром фіг. 2, спочатку в плашкотримач вставляємо перехідне кільце 4 так, щоб радіальні отвори в перехідному кільці були навпроти гвинтів 3, вставляємо плашку 5, яку фіксуємо гвинтами 3. Для фіксації в універсальному плашкомітчикотримачі мітчика фіг. 3, в корпус 1 вставляємо диск 6 і сухарями 7 кріпимо мітчик 8. Така конструкція плашкомітчикотримача дозволяє зменшити кількість необхідного інструменту. Джерела інформації: 1. Ясюк В.Ф., Тонкоглас П.П., Мартинюк В.В. Матеріалознавство і технологія конструкційних матеріалів. - К.: Вища освіта, 2005. - 528 с. [с. 322]; 2. UA 73474 від 25.09.2012, бюл. № 18; 3. http://zubr-instrument.ru/rezbonareznoj-instrument-metchikoderzhatel-c-10_361.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Універсальний плашкомітчикотримач, що складається з корпуса, двох ручок, гвинтів, перехідних кілець, який відрізняється тим, що в корпусі розміщені диск з сухарями, в які вставляються круглі плашки і мітчики різних розмірів з можливістю їх провертання. 1 UA 93126 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
