Втулка-фіксатор “rs” тангенціального різця

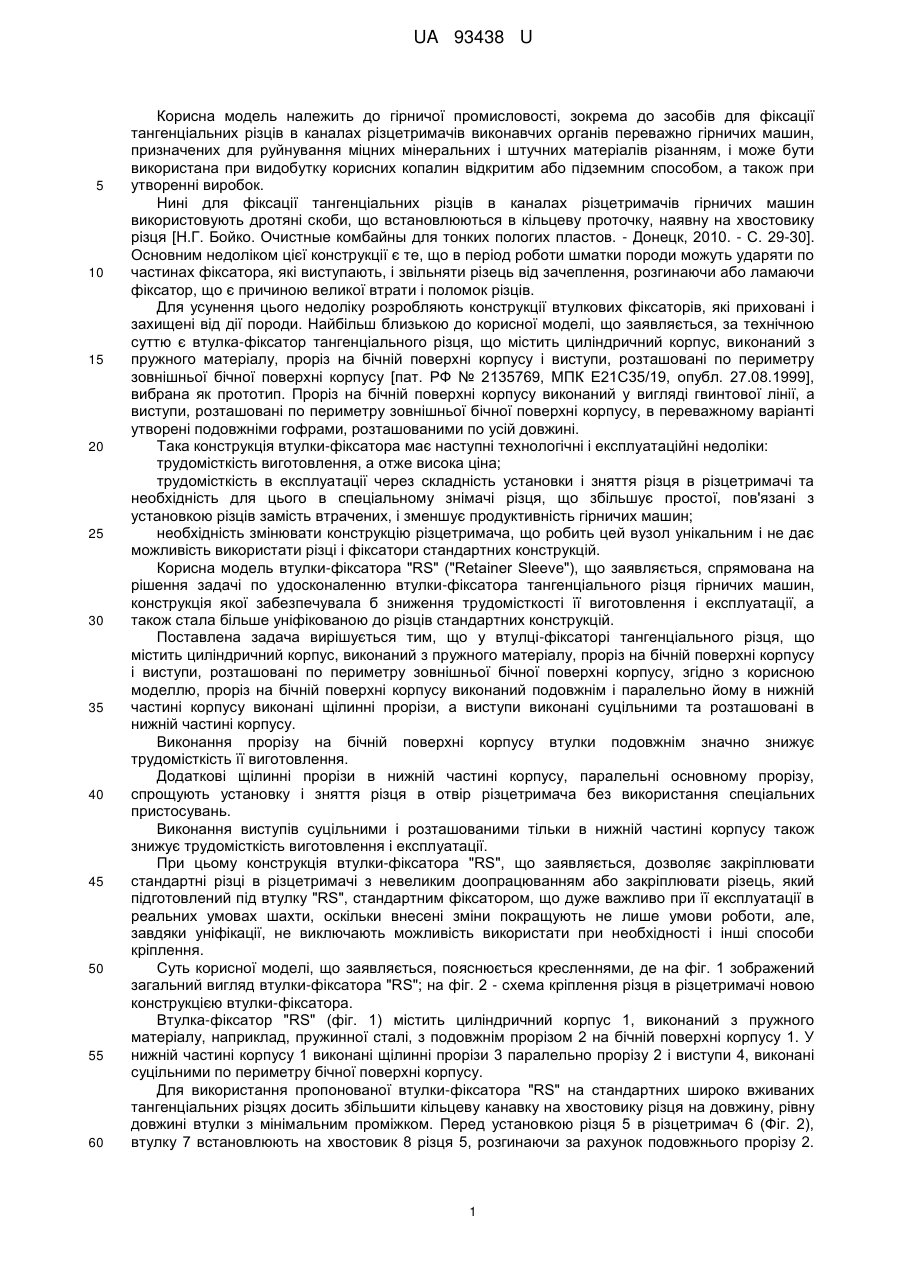

Реферат: UA 93438 U UA 93438 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до засобів для фіксації тангенціальних різців в каналах різцетримачів виконавчих органів переважно гірничих машин, призначених для руйнування міцних мінеральних і штучних матеріалів різанням, і може бути використана при видобутку корисних копалин відкритим або підземним способом, а також при утворенні виробок. Нині для фіксації тангенціальних різців в каналах різцетримачів гірничих машин використовують дротяні скоби, що встановлюються в кільцеву проточку, наявну на хвостовику різця [Н.Г. Бойко. Очистные комбайны для тонких пологих пластов. - Донецк, 2010. - С. 29-30]. Основним недоліком цієї конструкції є те, що в період роботи шматки породи можуть ударяти по частинах фіксатора, які виступають, і звільняти різець від зачеплення, розгинаючи або ламаючи фіксатор, що є причиною великої втрати і поломок різців. Для усунення цього недоліку розробляють конструкції втулкових фіксаторів, які приховані і захищені від дії породи. Найбільш близькою до корисної моделі, що заявляється, за технічною суттю є втулка-фіксатор тангенціального різця, що містить циліндричний корпус, виконаний з пружного матеріалу, проріз на бічній поверхні корпусу і виступи, розташовані по периметру зовнішньої бічної поверхні корпусу [пат. РФ № 2135769, МПК Е21С35/19, опубл. 27.08.1999], вибрана як прототип. Проріз на бічній поверхні корпусу виконаний у вигляді гвинтової лінії, а виступи, розташовані по периметру зовнішньої бічної поверхні корпусу, в переважному варіанті утворені подовжніми гофрами, розташованими по усій довжині. Така конструкція втулки-фіксатора має наступні технологічні і експлуатаційні недоліки: трудомісткість виготовлення, а отже висока ціна; трудомісткість в експлуатації через складність установки і зняття різця в різцетримачі та необхідність для цього в спеціальному знімачі різця, що збільшує простої, пов'язані з установкою різців замість втрачених, і зменшує продуктивність гірничих машин; необхідність змінювати конструкцію різцетримача, що робить цей вузол унікальним і не дає можливість використати різці і фіксатори стандартних конструкцій. Корисна модель втулки-фіксатора "RS" ("Retainer Sleeve"), що заявляється, спрямована на рішення задачі по удосконаленню втулки-фіксатора тангенціального різця гірничих машин, конструкція якої забезпечувала б зниження трудомісткості її виготовлення і експлуатації, а також стала більше уніфікованою до різців стандартних конструкцій. Поставлена задача вирішується тим, що у втулці-фіксаторі тангенціального різця, що містить циліндричний корпус, виконаний з пружного матеріалу, проріз на бічній поверхні корпусу і виступи, розташовані по периметру зовнішньої бічної поверхні корпусу, згідно з корисною моделлю, проріз на бічній поверхні корпусу виконаний подовжнім і паралельно йому в нижній частині корпусу виконані щілинні прорізи, а виступи виконані суцільними та розташовані в нижній частині корпусу. Виконання прорізу на бічній поверхні корпусу втулки подовжнім значно знижує трудомісткість її виготовлення. Додаткові щілинні прорізи в нижній частині корпусу, паралельні основному прорізу, спрощують установку і зняття різця в отвір різцетримача без використання спеціальних пристосувань. Виконання виступів суцільними і розташованими тільки в нижній частині корпусу також знижує трудомісткість виготовлення і експлуатації. При цьому конструкція втулки-фіксатора "RS", що заявляється, дозволяє закріплювати стандартні різці в різцетримачі з невеликим доопрацюванням або закріплювати різець, який підготовлений під втулку "RS", стандартним фіксатором, що дуже важливо при її експлуатації в реальних умовах шахти, оскільки внесені зміни покращують не лише умови роботи, але, завдяки уніфікації, не виключають можливість використати при необхідності і інші способи кріплення. Суть корисної моделі, що заявляється, пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд втулки-фіксатора "RS"; на фіг. 2 - схема кріплення різця в різцетримачі новою конструкцією втулки-фіксатора. Втулка-фіксатор "RS" (фіг. 1) містить циліндричний корпус 1, виконаний з пружного матеріалу, наприклад, пружинної сталі, з подовжнім прорізом 2 на бічній поверхні корпусу 1. У нижній частині корпусу 1 виконані щілинні прорізи 3 паралельно прорізу 2 і виступи 4, виконані суцільними по периметру бічної поверхні корпусу. Для використання пропонованої втулки-фіксатора "RS" на стандартних широко вживаних тангенціальних різцях досить збільшити кільцеву канавку на хвостовику різця на довжину, рівну довжині втулки з мінімальним проміжком. Перед установкою різця 5 в різцетримач 6 (Фіг. 2), втулку 7 встановлюють на хвостовик 8 різця 5, розгинаючи за рахунок подовжнього прорізу 2. 1 UA 93438 U 5 10 При установці різця 5 в отвір різцетримача 6, під дією деякого зусилля, виступи 4 втулки 7 відгинаються всередину кільцевої проточки хвостовика 8 за рахунок щілинних прорізів 3, а при виході з встановлювального отвору різцетримача 6 виступи 4 повертаються в початкове положення за рахунок пружинних властивостей матеріалу втулки, створюючи перешкоду випаданню різця з різцетримача. Для зняття різця 5 з різцетримача 6 втулка 7 працює так само, необхідно тільки докласти деяке зусилля з боку хвостовика 8, наприклад за допомогою монтування або удару молотком. Як показано на Фіг. 2, різцетримач залишається без змін і в ньому можна закріпити будьякий різець стандартної конструкції. Окрім цього, втулку-фіксатор "RS" можна застосовувати і для кріплення інших різців, які мають хвостовик круглої форми. Таким чином, вдосконалена конструкція втулки-фіксатора "RS" тангенціального різця гірничих машин забезпечує зниження трудомісткості її виготовлення і експлуатації, а також уніфікацію до різців стандартних конструкцій з хвостовиком круглої форми. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Втулка-фіксатор тангенціального різця, що містить циліндричний корпус, виконаний з пружного матеріалу, проріз на бічній поверхні корпусу і виступи, розташовані по периметру зовнішньої бічної поверхні корпусу, яка відрізняється тим, що проріз на бічній поверхні корпусу виконаний подовжнім і паралельно йому в нижній частині корпусу виконані щілинні прорізи, а виступи виконані суцільними та розташовані в нижній частині корпусу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
