Розбризкуючий пристрій

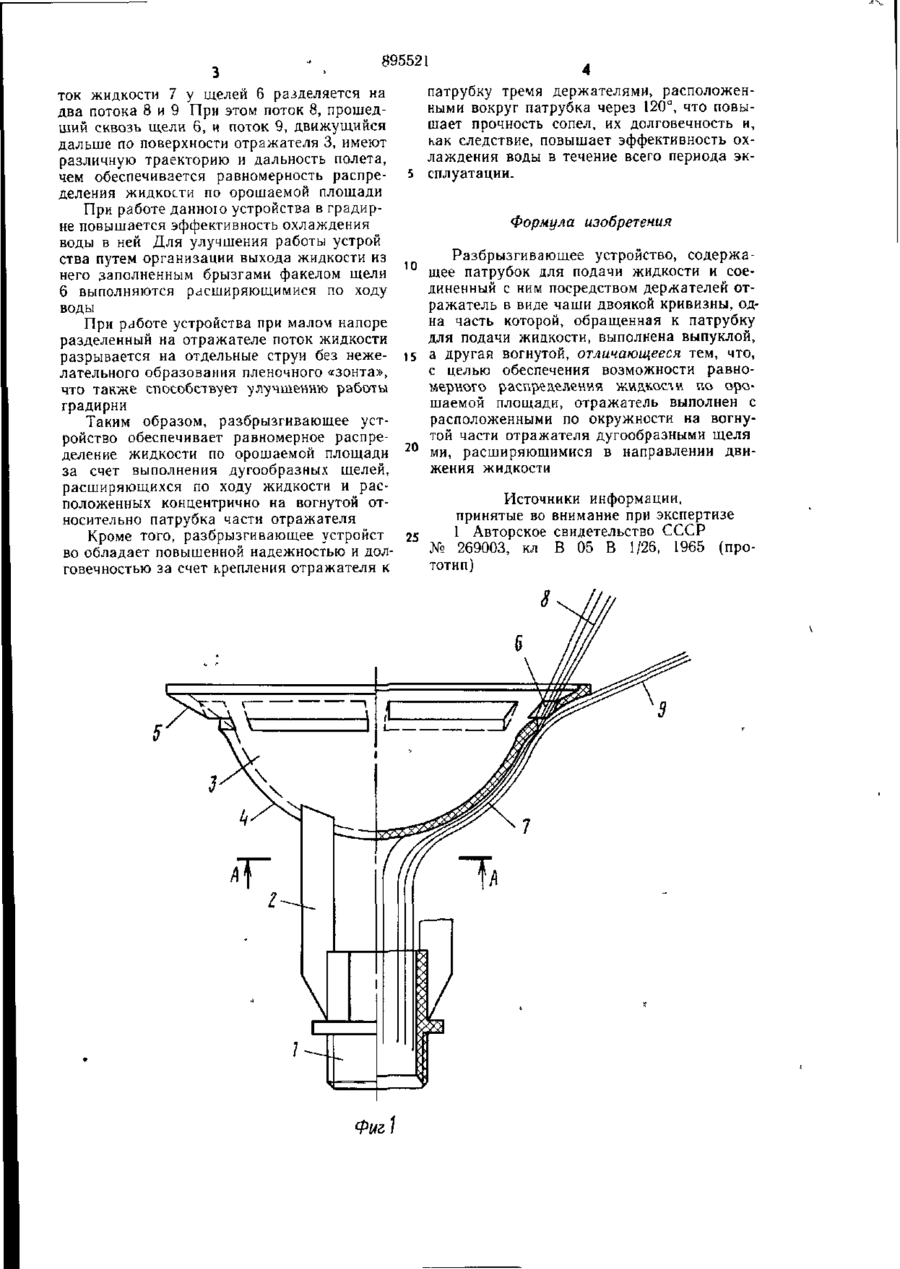

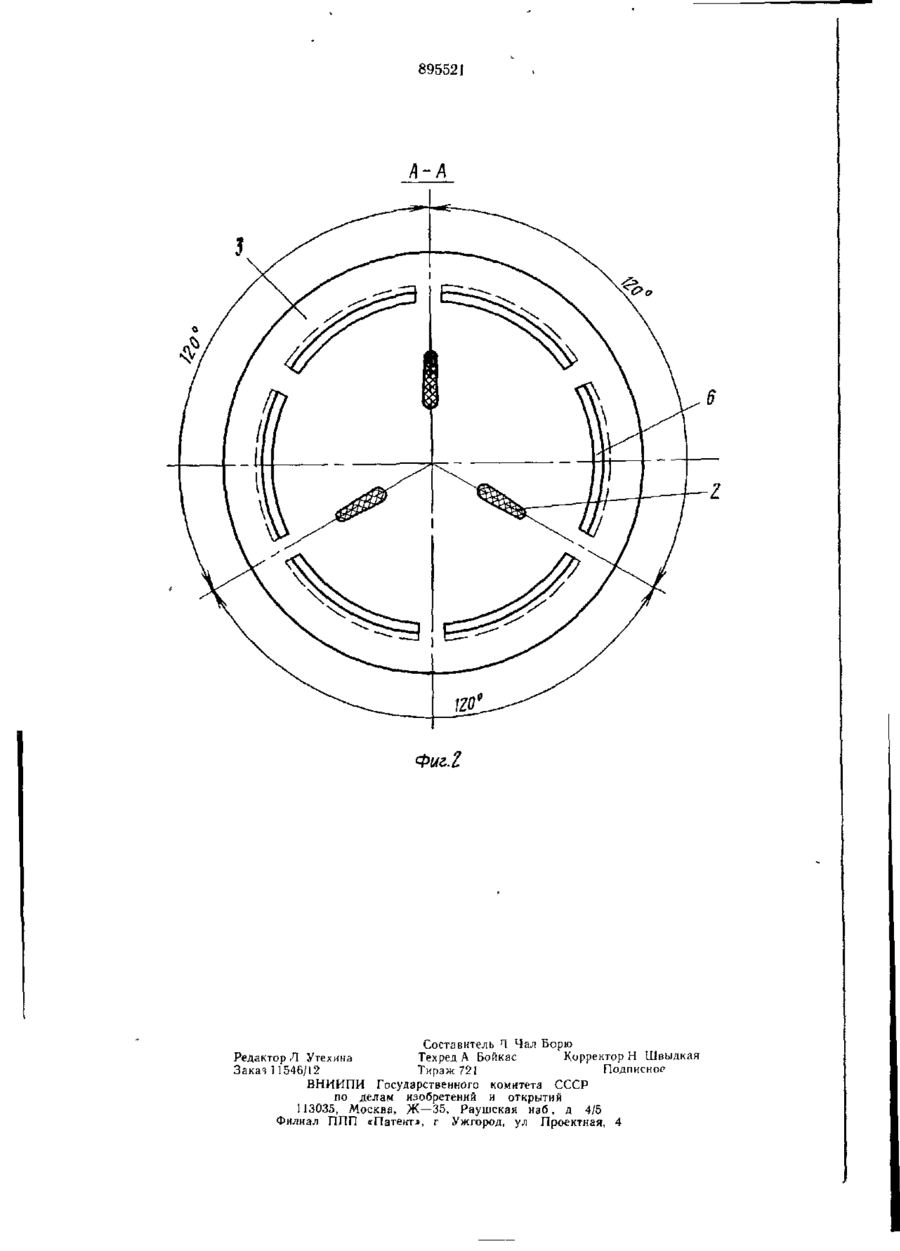

Союз Социалистических Республик \ф fb И Е 1,895521 (61) Дополнительное к авт. свид-ву — (22) Заявлено 07.04.80 (21) 2906324/23-05 с присоединением заявки № —Государственный комитет СССР (51) М.Кл. 3 В 05 В 1/26 В 05 В 1/04 (23) Приоритет — Опубликовано 07 01 82. Бюллетень № 1 по делам изобретений и открытий Дата опубликования описания 07.01.82 (53) УДК 66.069.83 (088.8) (72) Авторы изобретений В И. Горбенко, А. Ш. Вассерман, А. П. Середа, А. П. Васильев, В А Морозов, П. Е Кащенец, Г. Н. Кривокурцеви Н. Т. Хоменко (71) Заявитель Предприятие «Южтехэнерго» Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго» (54) РАЗБРЫЗГИВАЮЩЕЕ УСТРОЙСТВО 1 Изобретение относится к конструкциям виде чаши двоякой кривизны, одна часть разбрызгивающих сопел и предназначено которой, обращенная к патрубку для подадля использования в градирнях. чи жидкости, выполнена выпуклой, а другая — вогнутой, отражатель выполнен с Известно разбрызгивающее устройство, расположенными по окружности на вогнусодержащее патрубок для подачи жидкости той части отражателя дугообразными щеляк отражателю в виде чаши, выполненной ми, расширяющимися в направлении двисплошной с двоякой кривизной [1]. жения жидкости. Однако из-за выполнения выходного участка отражателя сплошным, орошаемая сопНа фиг. 1 изображено разбрызгивающее лом зона имеет форму кольца с неравномерустройство, вид сбоку; на фиг. 2 — вид А—А ным распределением воды в радиальном нафиг. 1. правлении, что отрицательно сказывается на 10 Разбрызгивающее устройство содержит охлаждении воды в градирне патрубок 1 для подачи жидкости и соединенный с ним посредством держателей 2 (три Кроме того, в устройстве при уменьшении держателя, расположенных вокруг патрубнапора подаваемой воды образуется факел, ка 1 через 120°) отражатель 3 в виде чаши который в пределах радиуса 250—300 мм двоякой кривизны, одна часть 4 которой, представляет собой сплошную Зонтообразную пленку, препятствующую движению воз- 15 обращенная к патрубку 1, выполнена выпуклой, а другая 5 вогнутой духа, что также ухудшает охлаждающую способность градирни. На вогнутой части 4 отражателя 3 расположены по окружности дугообразные щеЦелью изобретения является обеспечение ли 6, расширяющиеся в направлении двивозможности равномерного распределения жения жидкости. жидкости по орошаемой площади 20 Эта цель достигается тем, что в разбрызРазбрызгивающее устройство работает гивающем устройстве, содержащем патруследующим образом. бок для подачи жидкости и соединенный с Жидкость по патрубку 1 поступает на отним посредством держателей отражатель в ражатель 3 Двигаясь по отражателю 3, по 895521 патрубку тремя держателями, расположенток жидкости 7 у щелей 6 разделяется на ными вокруг патрубка через 120°, что повыдва потока 8 и 9 При этом поток 8, прошедшает прочность сопел, их долговечность и, ший сквозь щели 6, и поток 9, движущийся ьак следствие, повышает эффективность охдальше по поверхности отражателя 3, имеют лаждения воды в течение всего периода экразличную траекторию и дальность полета, сплуатации. чем обеспечивается равномерность распределения жидкости по орошаемой площади При работе данною устройства в градирФормула изобретения не повышается эффективность охлаждения воды в ней Для улучшения работы устрой Разбрызгивающее устройство, содержаства путем организации выхода жидкости из него заполненным брызгами факелом щели 10 щее патрубок для подачи жидкости и соединенный с ним посредством держателей от6 выполняются расширяющимися по ходу ражатель в виде чаши двоякой кривизны, одводы на часть которой, обращенная к патрубку При работе устройства при малом напоре для подачи жидкости, выполнена выпуклой, разделенный на отражателе поток жидкости разрывается на отдельные струи без неже- 15 а другая вогнутой, отличающееся тем, что, с целью обеспечения возможности равнолательного образования пленочного «зонта», мерного распределения жидкости по орочто также способствует улучшению работы шаемой площади, отражатель выполнен с градирни расположенными по окружности на вогнуТаким образом, разбрызгивающее усттой части отражателя дугообразными щеля ройство обеспечивает равномерное распределение жидкости по орошаемой площади 20 ми, расширяющимися в направлении движения жидкости за счет выполнения дугообразных щелей, расширяющихся по ходу жидкости и расИсточники информации, положенных концентрично на вогнутой отпринятые во внимание при экспертизе носительно патрубка части отражателя 1 Авторское свидетельство СССР Кроме того, разбрызгивающее устройст 25 № 269003, кл В 05 В 1/26, 1965 (прово обладает повышенной надежностью и долтотип) говечностью за счет крепления отражателя к 895521 /1-А 5 Фиг. Составитель Ч Чал Борю Редактор Л Утехина Техред А Бойкас Корректор Н Швыдкая Заказ 11546/12 Тираж 72! Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент*, г Ужгород, у л Проектная, 4
