Стрічковий конвеєр

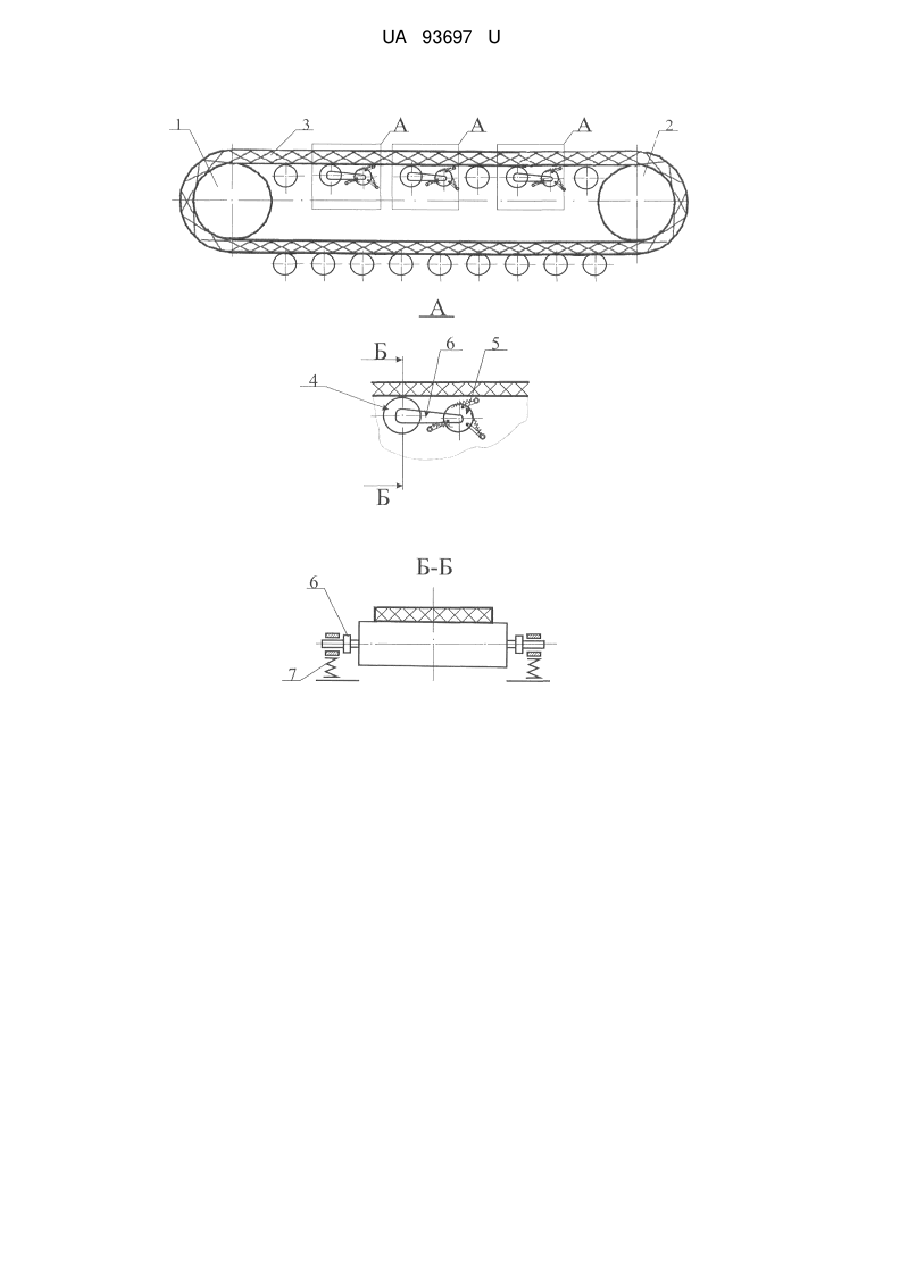

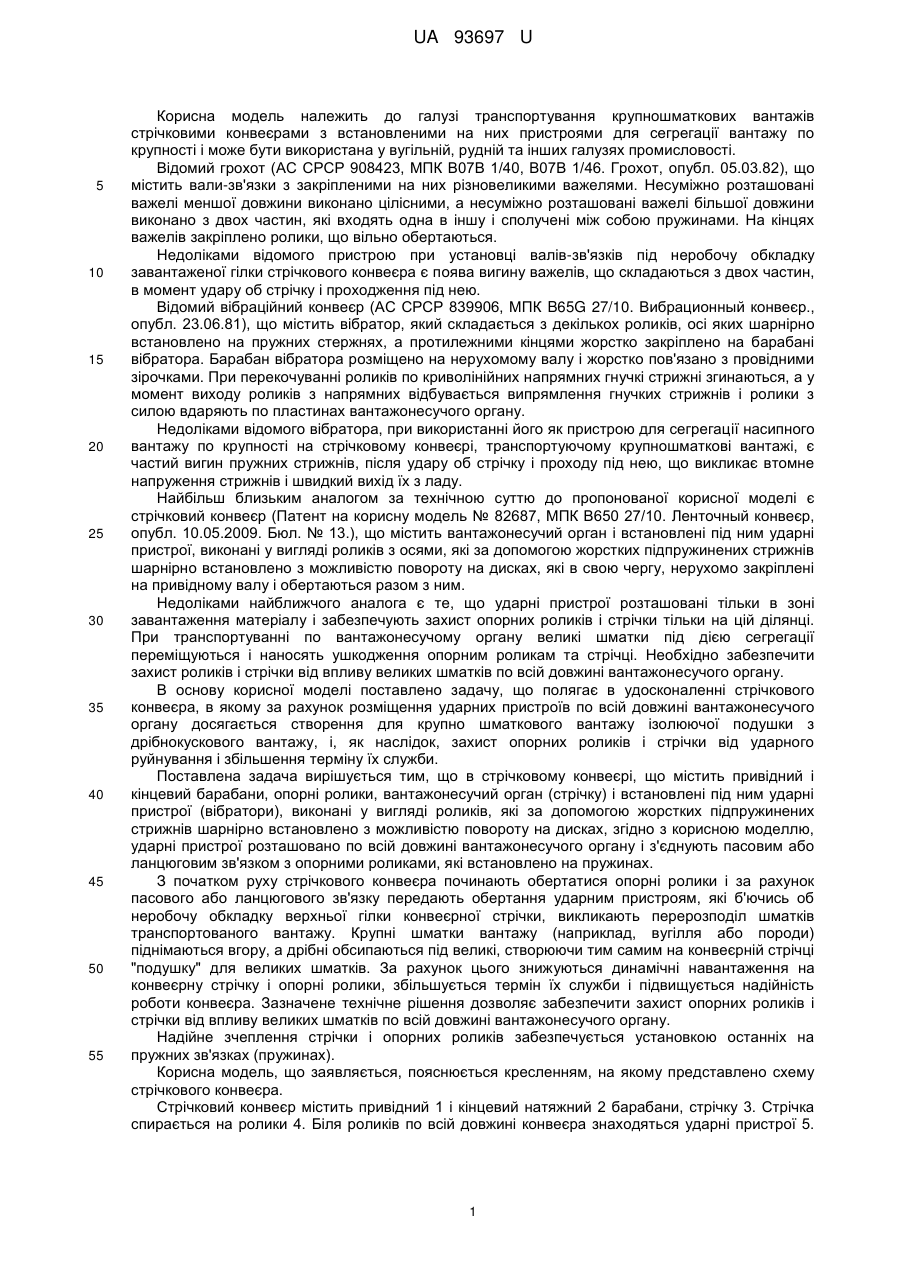

Реферат: Стрічковий конвеєр містить привідний і кінцевий барабани, опорні ролики, вантажонесучий орган і встановлені під ним ударні пристрої (вібратори), виконані у вигляді роликів, які за допомогою жорстких підпружинених стрижнів шарнірно встановлені з можливістю повороту на дисках. Ударні пристрої розташовано по всій довжині вантажонесучого органу і з'єднані пасовим або ланцюговим зв'язком з опорними роликами, які встановлено на пружинах. UA 93697 U (54) СТРІЧКОВИЙ КОНВЕЄР UA 93697 U UA 93697 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі транспортування крупношматкових вантажів стрічковими конвеєрами з встановленими на них пристроями для сегрегації вантажу по крупності і може бути використана у вугільній, рудній та інших галузях промисловості. Відомий грохот (АС СРСР 908423, МПК В07В 1/40, В07В 1/46. Грохот, опубл. 05.03.82), що містить вали-зв'язки з закріпленими на них різновеликими важелями. Несуміжно розташовані важелі меншої довжини виконано цілісними, а несуміжно розташовані важелі більшої довжини виконано з двох частин, які входять одна в іншу і сполучені між собою пружинами. На кінцях важелів закріплено ролики, що вільно обертаються. Недоліками відомого пристрою при установці валів-зв'язків під неробочу обкладку завантаженої гілки стрічкового конвеєра є поява вигину важелів, що складаються з двох частин, в момент удару об стрічку і проходження під нею. Відомий вібраційний конвеєр (АС СРСР 839906, МПК B65G 27/10. Вибрационный конвеєр., опубл. 23.06.81), що містить вібратор, який складається з декількох роликів, осі яких шарнірно встановлено на пружних стержнях, а протилежними кінцями жорстко закріплено на барабані вібратора. Барабан вібратора розміщено на нерухомому валу і жорстко пов'язано з провідними зірочками. При перекочуванні роликів по криволінійних напрямних гнучкі стрижні згинаються, а у момент виходу роликів з напрямних відбувається випрямлення гнучких стрижнів і ролики з силою вдаряють по пластинах вантажонесучого органу. Недоліками відомого вібратора, при використанні його як пристрою для сегрегації насипного вантажу по крупності на стрічковому конвеєрі, транспортуючому крупношматкові вантажі, є частий вигин пружних стрижнів, після удару об стрічку і проходу під нею, що викликає втомне напруження стрижнів і швидкий вихід їх з ладу. Найбільш близьким аналогом за технічною суттю до пропонованої корисної моделі є стрічковий конвеєр (Патент на корисну модель № 82687, МПК В650 27/10. Ленточный конвеєр, опубл. 10.05.2009. Бюл. № 13.), що містить вантажонесучий орган і встановлені під ним ударні пристрої, виконані у вигляді роликів з осями, які за допомогою жорстких підпружинених стрижнів шарнірно встановлено з можливістю повороту на дисках, які в свою чергу, нерухомо закріплені на привідному валу і обертаються разом з ним. Недоліками найближчого аналога є те, що ударні пристрої розташовані тільки в зоні завантаження матеріалу і забезпечують захист опорних роликів і стрічки тільки на цій ділянці. При транспортуванні по вантажонесучому органу великі шматки під дією сегрегації переміщуються і наносять ушкодження опорним роликам та стрічці. Необхідно забезпечити захист роликів і стрічки від впливу великих шматків по всій довжині вантажонесучого органу. В основу корисної моделі поставлено задачу, що полягає в удосконаленні стрічкового конвеєра, в якому за рахунок розміщення ударних пристроїв по всій довжині вантажонесучого органу досягається створення для крупно шматкового вантажу ізолюючої подушки з дрібнокускового вантажу, і, як наслідок, захист опорних роликів і стрічки від ударного руйнування і збільшення терміну їх служби. Поставлена задача вирішується тим, що в стрічковому конвеєрі, що містить привідний і кінцевий барабани, опорні ролики, вантажонесучий орган (стрічку) і встановлені під ним ударні пристрої (вібратори), виконані у вигляді роликів, які за допомогою жорстких підпружинених стрижнів шарнірно встановлено з можливістю повороту на дисках, згідно з корисною моделлю, ударні пристрої розташовано по всій довжині вантажонесучого органу і з'єднують пасовим або ланцюговим зв'язком з опорними роликами, які встановлено на пружинах. З початком руху стрічкового конвеєра починають обертатися опорні ролики і за рахунок пасового або ланцюгового зв'язку передають обертання ударним пристроям, які б'ючись об неробочу обкладку верхньої гілки конвеєрної стрічки, викликають перерозподіл шматків транспортованого вантажу. Крупні шматки вантажу (наприклад, вугілля або породи) піднімаються вгору, а дрібні обсипаються під великі, створюючи тим самим на конвеєрній стрічці "подушку" для великих шматків. За рахунок цього знижуються динамічні навантаження на конвеєрну стрічку і опорні ролики, збільшується термін їх служби і підвищується надійність роботи конвеєра. Зазначене технічне рішення дозволяє забезпечити захист опорних роликів і стрічки від впливу великих шматків по всій довжині вантажонесучого органу. Надійне зчеплення стрічки і опорних роликів забезпечується установкою останніх на пружних зв'язках (пружинах). Корисна модель, що заявляється, пояснюється кресленням, на якому представлено схему стрічкового конвеєра. Стрічковий конвеєр містить привідний 1 і кінцевий натяжний 2 барабани, стрічку 3. Стрічка спирається на ролики 4. Біля роликів по всій довжині конвеєра знаходяться ударні пристрої 5. 1 UA 93697 U 5 10 На кожний з пристроїв 5 від сусіднього ролика 4 з двох сторін йдуть реверсивні приводи 6. Опори зазначених роликів встановлено на пружинах 7. Запропонований конвеєр працює наступним чином. Стрічковий конвеєр транспортує завантажену гірську масу. Стрічка 3, спираючись на ролики 4, повертає їх. Надійному зчепленню зазначених стрічки і роликів сприяють маса, що транспортується, і дія пружин 7. Через реверсивні приводи 6 від роликів 4 обертання передається на сусідні ударні пристрої 5. Вони завдають ударів по стрічці 3 знизу. У результаті цього на стрічці проводиться струшування транспортованого матеріалу, його сегрегація по крупності з утворенням на стрічці "подушки" з дрібнокускового матеріалу, що оберігає стрічку і опорні ролики від постійних ударних навантажень, значно збільшує термін їх служби і підвищує надійність роботи конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Стрічковий конвеєр, що містить привідний і кінцевий барабани, опорні ролики, вантажонесучий орган і встановлені під ним ударні пристрої (вібратори), виконані у вигляді роликів, які за допомогою жорстких підпружинених стрижнів шарнірно встановлені з можливістю повороту на дисках, який відрізняється тим, що ударні пристрої розташовано по всій довжині вантажонесучого органу і з'єднані пасовим або ланцюговим зв'язком з опорними роликами, які встановлено на пружинах. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
