Водогрійний котел

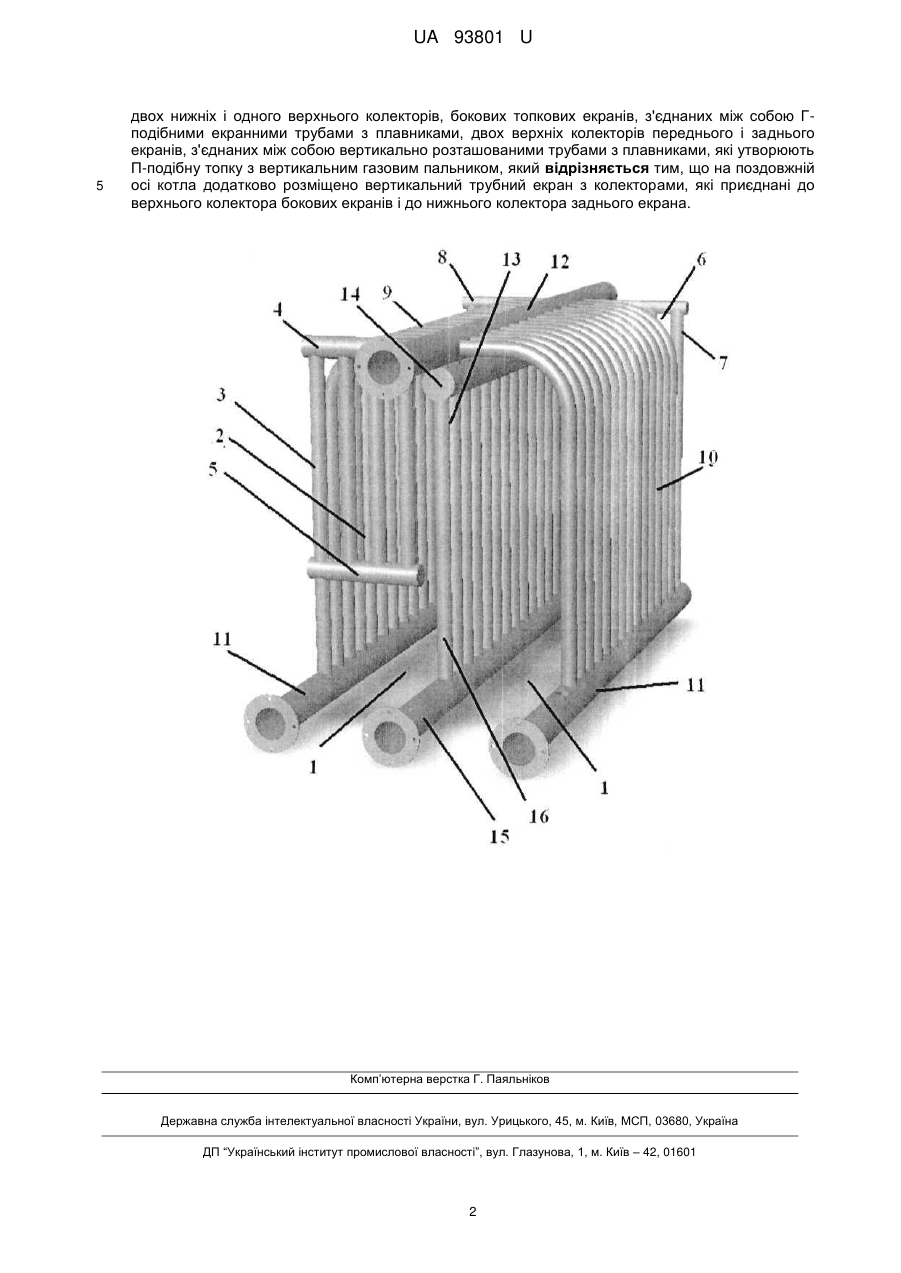

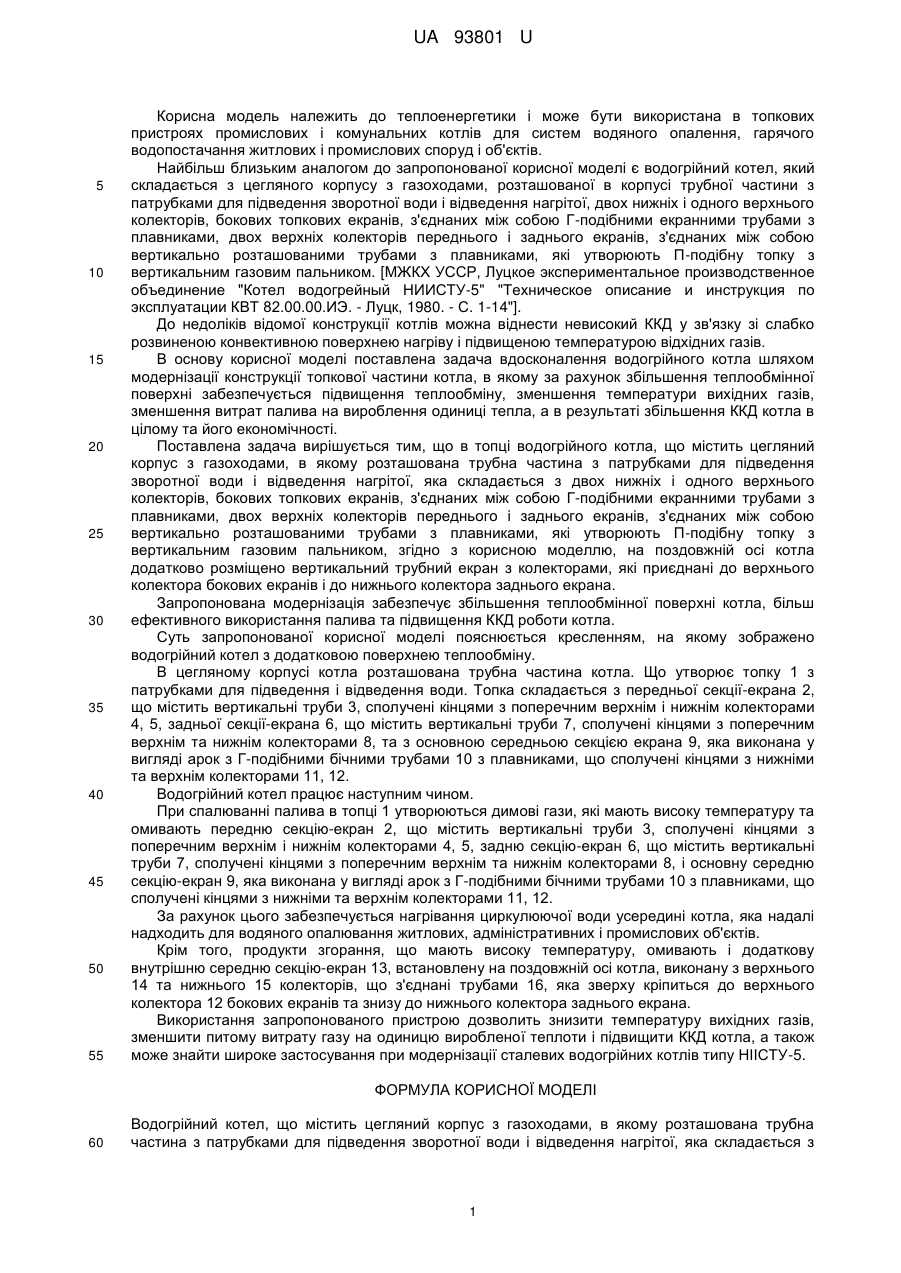

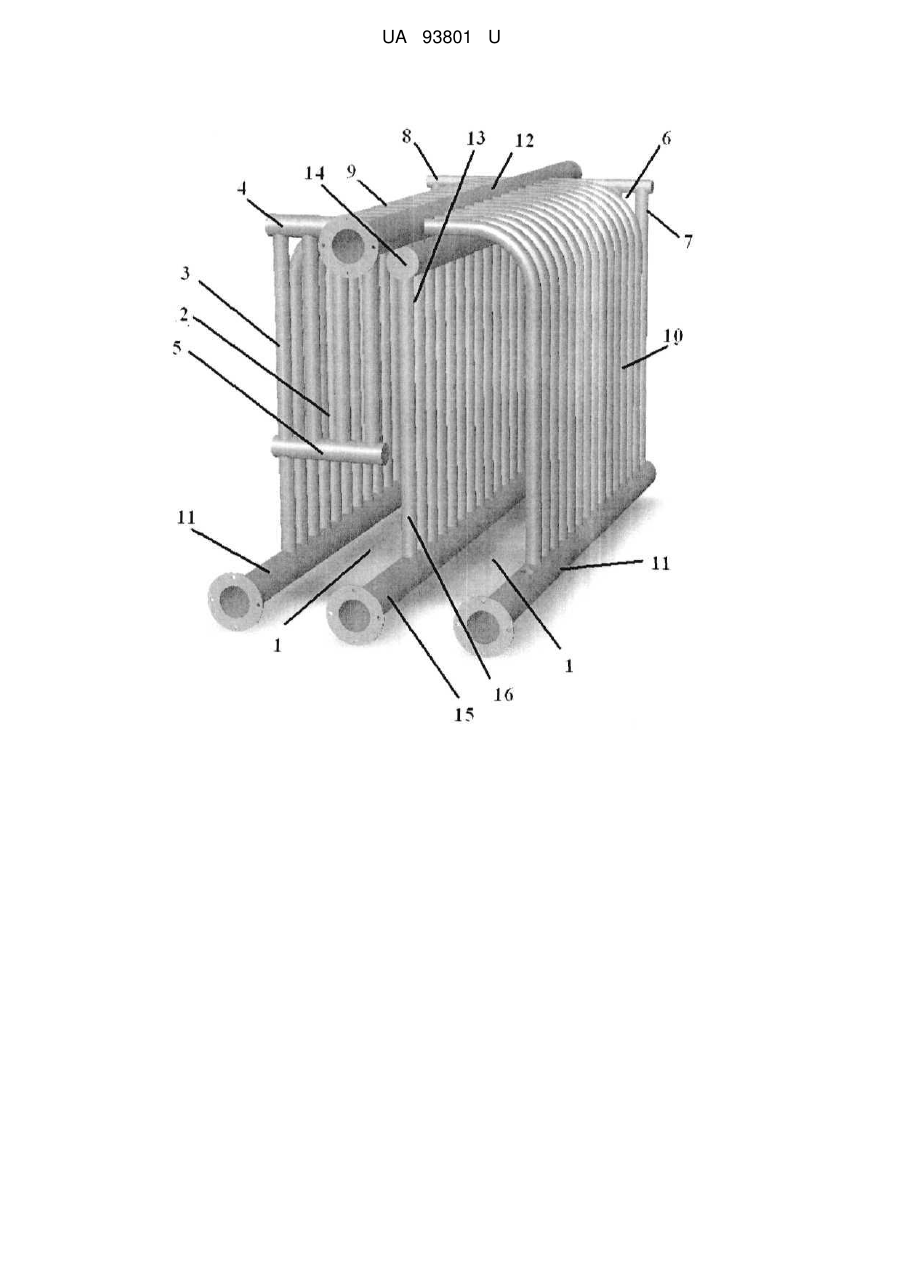

Реферат: Водогрійний котел містить цегляний корпус з газоходами, в якому розташована трубна частина з патрубками для підведення зворотної води і відведення нагрітої, яка складається з двох нижніх і одного верхнього колекторів, бокових топкових екранів, з'єднаних між собою Гподібними екранними трубами з плавниками, двох верхніх колекторів переднього і заднього екранів, з'єднаних між собою вертикально розташованими трубами з плавниками, які утворюють П-подібну топку з вертикальним газовим пальником. На поздовжній осі котла додатково розміщено вертикальний трубний екран з колекторами, які приєднані до верхнього колектора бокових екранів і до нижнього колектора заднього екрана. UA 93801 U (54) ВОДОГРІЙНИЙ КОТЕЛ UA 93801 U UA 93801 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплоенергетики і може бути використана в топкових пристроях промислових і комунальних котлів для систем водяного опалення, гарячого водопостачання житлових і промислових споруд і об'єктів. Найбільш близьким аналогом до запропонованої корисної моделі є водогрійний котел, який складається з цегляного корпусу з газоходами, розташованої в корпусі трубної частини з патрубками для підведення зворотної води і відведення нагрітої, двох нижніх і одного верхнього колекторів, бокових топкових екранів, з'єднаних між собою Г-подібними екранними трубами з плавниками, двох верхніх колекторів переднього і заднього екранів, з'єднаних між собою вертикально розташованими трубами з плавниками, які утворюють П-подібну топку з вертикальним газовим пальником. [МЖКХ УССР, Луцкое экспериментальное производственное объединение "Котел водогрейный НИИСТУ-5" "Техническое описание и инструкция по эксплуатации КВТ 82.00.00.ИЭ. - Луцк, 1980. - С. 1-14"]. До недоліків відомої конструкції котлів можна віднести невисокий ККД у зв'язку зі слабко розвиненою конвективною поверхнею нагріву і підвищеною температурою відхідних газів. В основу корисної моделі поставлена задача вдосконалення водогрійного котла шляхом модернізації конструкції топкової частини котла, в якому за рахунок збільшення теплообмінної поверхні забезпечується підвищення теплообміну, зменшення температури вихідних газів, зменшення витрат палива на вироблення одиниці тепла, а в результаті збільшення ККД котла в цілому та його економічності. Поставлена задача вирішується тим, що в топці водогрійного котла, що містить цегляний корпус з газоходами, в якому розташована трубна частина з патрубками для підведення зворотної води і відведення нагрітої, яка складається з двох нижніх і одного верхнього колекторів, бокових топкових екранів, з'єднаних між собою Г-подібними екранними трубами з плавниками, двох верхніх колекторів переднього і заднього екранів, з'єднаних між собою вертикально розташованими трубами з плавниками, які утворюють П-подібну топку з вертикальним газовим пальником, згідно з корисною моделлю, на поздовжній осі котла додатково розміщено вертикальний трубний екран з колекторами, які приєднані до верхнього колектора бокових екранів і до нижнього колектора заднього екрана. Запропонована модернізація забезпечує збільшення теплообмінної поверхні котла, більш ефективного використання палива та підвищення ККД роботи котла. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено водогрійний котел з додатковою поверхнею теплообміну. В цегляному корпусі котла розташована трубна частина котла. Що утворює топку 1 з патрубками для підведення і відведення води. Топка складається з передньої секції-екрана 2, що містить вертикальні труби 3, сполучені кінцями з поперечним верхнім і нижнім колекторами 4, 5, задньої секції-екрана 6, що містить вертикальні труби 7, сполучені кінцями з поперечним верхнім та нижнім колекторами 8, та з основною середньою секцією екрана 9, яка виконана у вигляді арок з Г-подібними бічними трубами 10 з плавниками, що сполучені кінцями з нижніми та верхнім колекторами 11, 12. Водогрійний котел працює наступним чином. При спалюванні палива в топці 1 утворюються димові гази, які мають високу температуру та омивають передню секцію-екран 2, що містить вертикальні труби 3, сполучені кінцями з поперечним верхнім і нижнім колекторами 4, 5, задню секцію-екран 6, що містить вертикальні труби 7, сполучені кінцями з поперечним верхнім та нижнім колекторами 8, і основну середню секцію-екран 9, яка виконана у вигляді арок з Г-подібними бічними трубами 10 з плавниками, що сполучені кінцями з нижніми та верхнім колекторами 11, 12. За рахунок цього забезпечується нагрівання циркулюючої води усередині котла, яка надалі надходить для водяного опалювання житлових, адміністративних і промислових об'єктів. Крім того, продукти згорання, що мають високу температуру, омивають і додаткову внутрішню середню секцію-екран 13, встановлену на поздовжній осі котла, виконану з верхнього 14 та нижнього 15 колекторів, що з'єднані трубами 16, яка зверху кріпиться до верхнього колектора 12 бокових екранів та знизу до нижнього колектора заднього екрана. Використання запропонованого пристрою дозволить знизити температуру вихідних газів, зменшити питому витрату газу на одиницю виробленої теплоти і підвищити ККД котла, а також може знайти широке застосування при модернізації сталевих водогрійних котлів типу НІІСТУ-5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Водогрійний котел, що містить цегляний корпус з газоходами, в якому розташована трубна частина з патрубками для підведення зворотної води і відведення нагрітої, яка складається з 1 UA 93801 U 5 двох нижніх і одного верхнього колекторів, бокових топкових екранів, з'єднаних між собою Гподібними екранними трубами з плавниками, двох верхніх колекторів переднього і заднього екранів, з'єднаних між собою вертикально розташованими трубами з плавниками, які утворюють П-подібну топку з вертикальним газовим пальником, який відрізняється тим, що на поздовжній осі котла додатково розміщено вертикальний трубний екран з колекторами, які приєднані до верхнього колектора бокових екранів і до нижнього колектора заднього екрана. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
