Товарний валок круглов’язальної машини

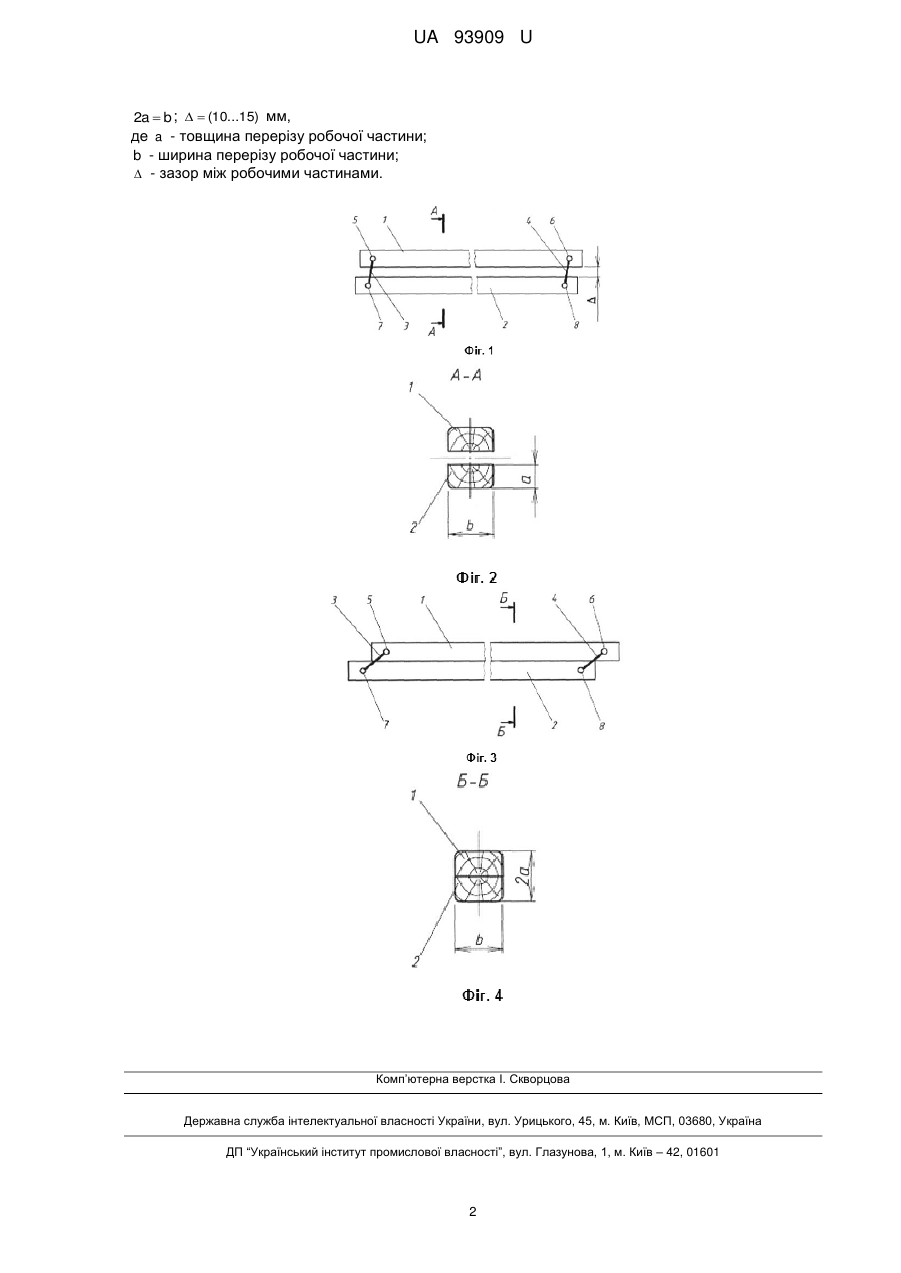

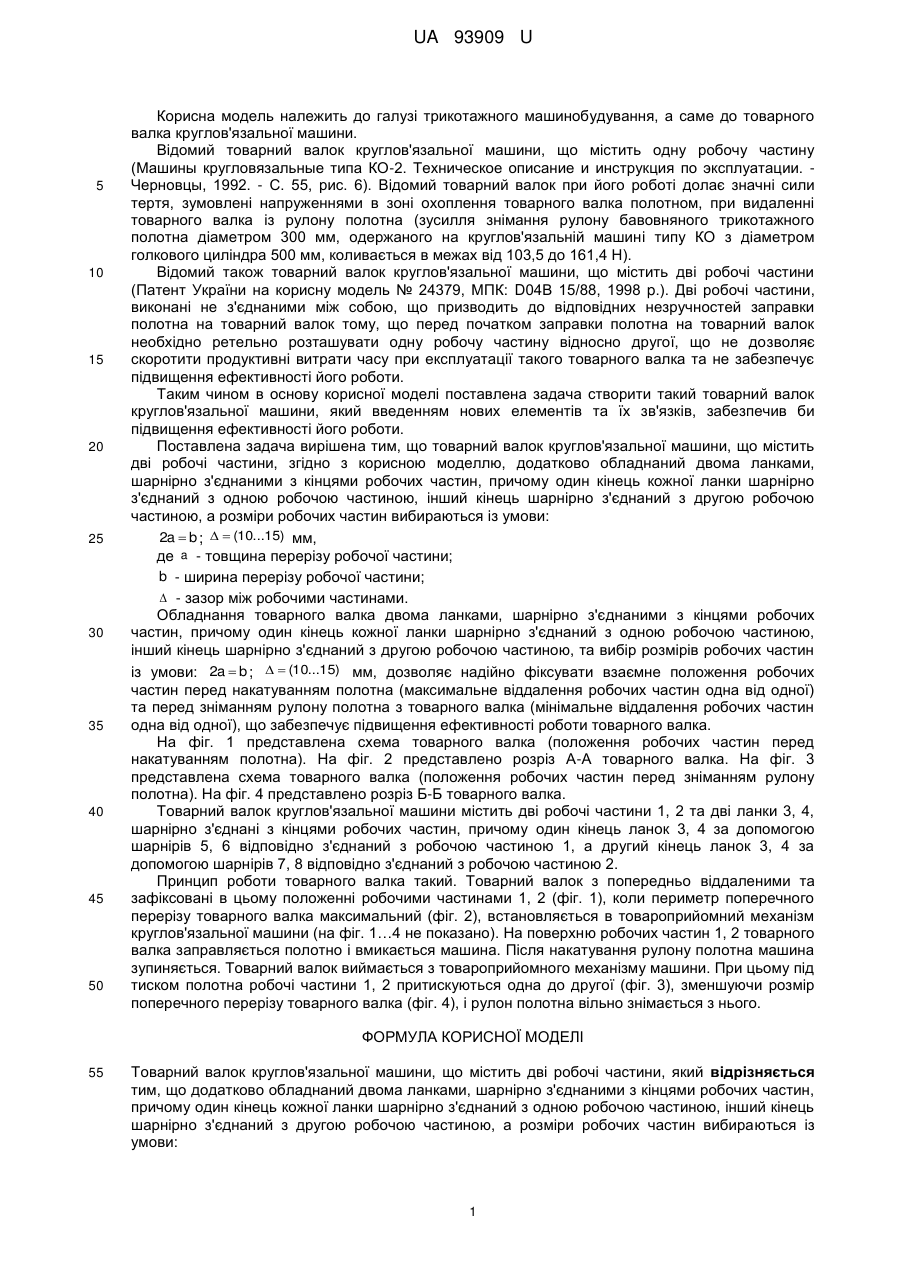

Реферат: UA 93909 U UA 93909 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до товарного валка круглов'язальної машини. Відомий товарний валок круглов'язальної машини, що містить одну робочу частину (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. Черновцы, 1992. - С. 55, рис. 6). Відомий товарний валок при його роботі долає значні сили тертя, зумовлені напруженнями в зоні охоплення товарного валка полотном, при видаленні товарного валка із рулону полотна (зусилля знімання рулону бавовняного трикотажного полотна діаметром 300 мм, одержаного на круглов'язальній машині типу КО з діаметром голкового циліндра 500 мм, коливається в межах від 103,5 до 161,4 Н). Відомий також товарний валок круглов'язальної машини, що містить дві робочі частини (Патент України на корисну модель № 24379, МПК: D04В 15/88, 1998 p.). Дві робочі частини, виконані не з'єднаними між собою, що призводить до відповідних незручностей заправки полотна на товарний валок тому, що перед початком заправки полотна на товарний валок необхідно ретельно розташувати одну робочу частину відносно другої, що не дозволяє скоротити продуктивні витрати часу при експлуатації такого товарного валка та не забезпечує підвищення ефективності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий товарний валок круглов'язальної машини, який введенням нових елементів та їх зв'язків, забезпечив би підвищення ефективності його роботи. Поставлена задача вирішена тим, що товарний валок круглов'язальної машини, що містить дві робочі частини, згідно з корисною моделлю, додатково обладнаний двома ланками, шарнірно з'єднаними з кінцями робочих частин, причому один кінець кожної ланки шарнірно з'єднаний з одною робочою частиною, інший кінець шарнірно з'єднаний з другою робочою частиною, а розміри робочих частин вибираються із умови: 2a  b ;   (10...15) мм, де a - товщина перерізу робочої частини; b - ширина перерізу робочої частини;  - зазор між робочими частинами. Обладнання товарного валка двома ланками, шарнірно з'єднаними з кінцями робочих частин, причому один кінець кожної ланки шарнірно з'єднаний з одною робочою частиною, інший кінець шарнірно з'єднаний з другою робочою частиною, та вибір розмірів робочих частин із умови: 2a  b ;   (10...15) мм, дозволяє надійно фіксувати взаємне положення робочих частин перед накатуванням полотна (максимальне віддалення робочих частин одна від одної) та перед зніманням рулону полотна з товарного валка (мінімальне віддалення робочих частин одна від одної), що забезпечує підвищення ефективності роботи товарного валка. На фіг. 1 представлена схема товарного валка (положення робочих частин перед накатуванням полотна). На фіг. 2 представлено розріз А-А товарного валка. На фіг. 3 представлена схема товарного валка (положення робочих частин перед зніманням рулону полотна). На фіг. 4 представлено розріз Б-Б товарного валка. Товарний валок круглов'язальної машини містить дві робочі частини 1, 2 та дві ланки 3, 4, шарнірно з'єднані з кінцями робочих частин, причому один кінець ланок 3, 4 за допомогою шарнірів 5, 6 відповідно з'єднаний з робочою частиною 1, а другий кінець ланок 3, 4 за допомогою шарнірів 7, 8 відповідно з'єднаний з робочою частиною 2. Принцип роботи товарного валка такий. Товарний валок з попередньо віддаленими та зафіксовані в цьому положенні робочими частинами 1, 2 (фіг. 1), коли периметр поперечного перерізу товарного валка максимальний (фіг. 2), встановляється в товароприйомний механізм круглов'язальної машини (на фіг. 1…4 не показано). На поверхню робочих частин 1, 2 товарного валка заправляється полотно і вмикається машина. Після накатування рулону полотна машина зупиняється. Товарний валок виймається з товароприйомного механізму машини. При цьому під тиском полотна робочі частини 1, 2 притискуються одна до другої (фіг. 3), зменшуючи розмір поперечного перерізу товарного валка (фіг. 4), і рулон полотна вільно знімається з нього. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Товарний валок круглов'язальної машини, що містить дві робочі частини, який відрізняється тим, що додатково обладнаний двома ланками, шарнірно з'єднаними з кінцями робочих частин, причому один кінець кожної ланки шарнірно з'єднаний з одною робочою частиною, інший кінець шарнірно з'єднаний з другою робочою частиною, а розміри робочих частин вибираються із умови: 1 UA 93909 U 2a  b ;   (10...15) мм, де a - товщина перерізу робочої частини; b - ширина перерізу робочої частини;  - зазор між робочими частинами. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
