Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів

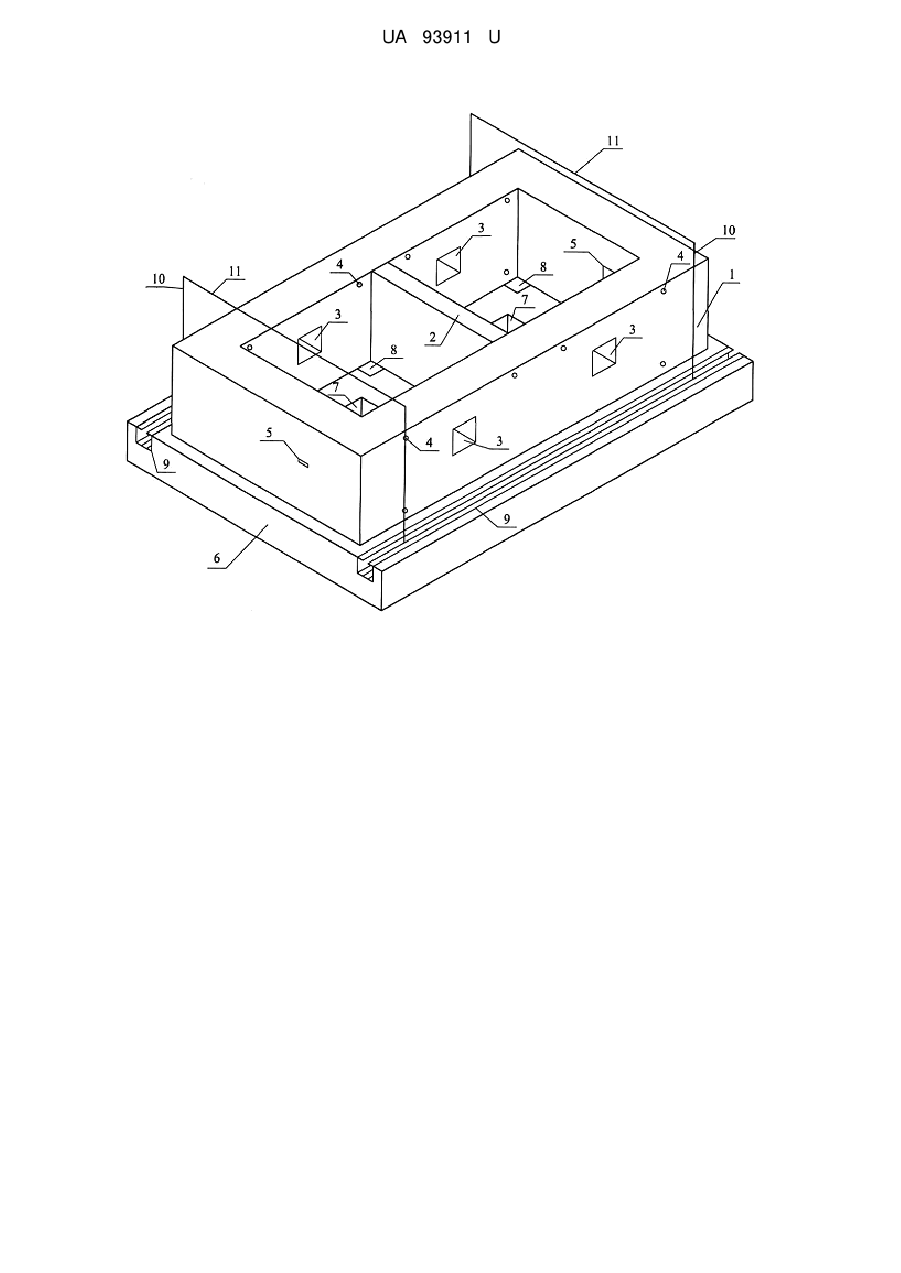

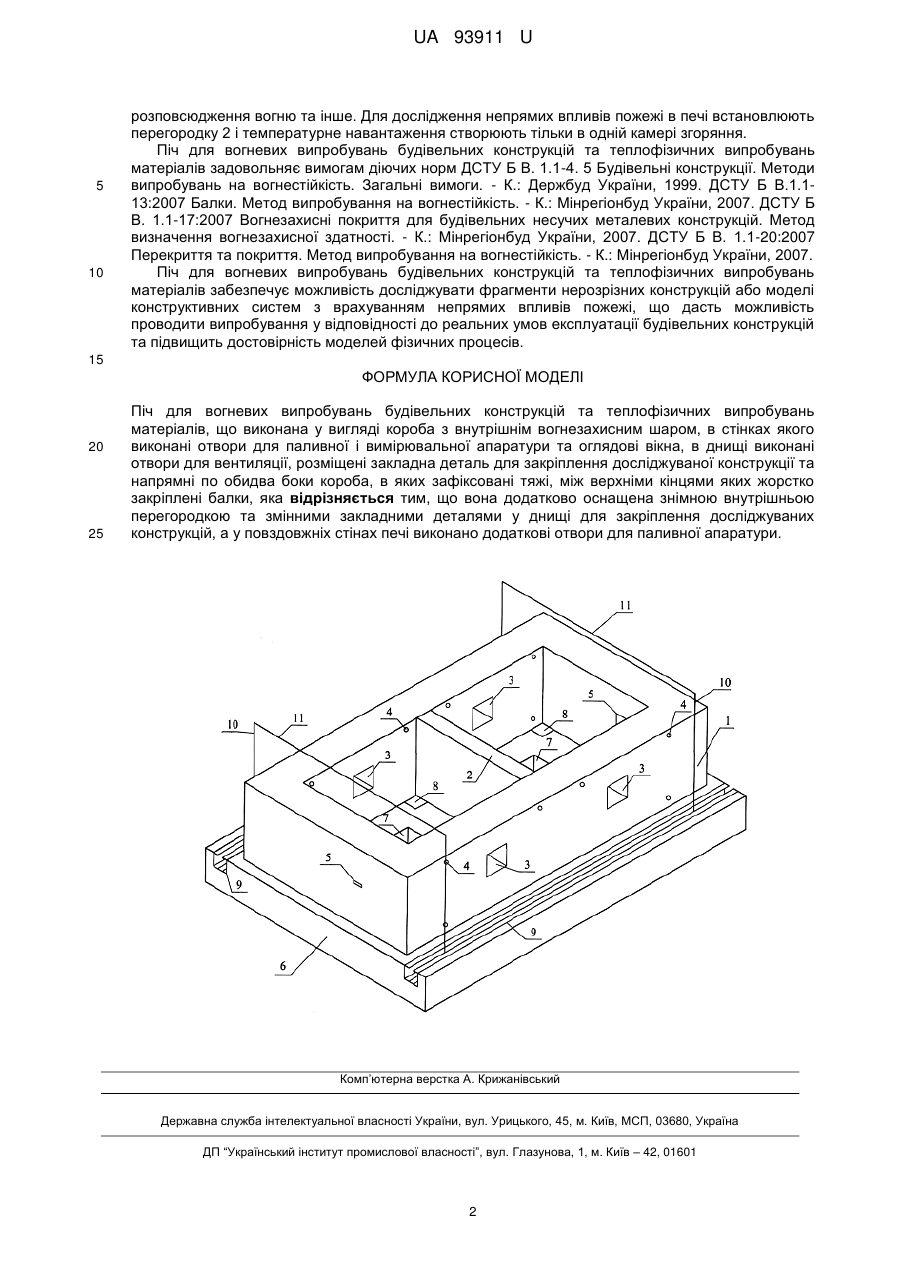

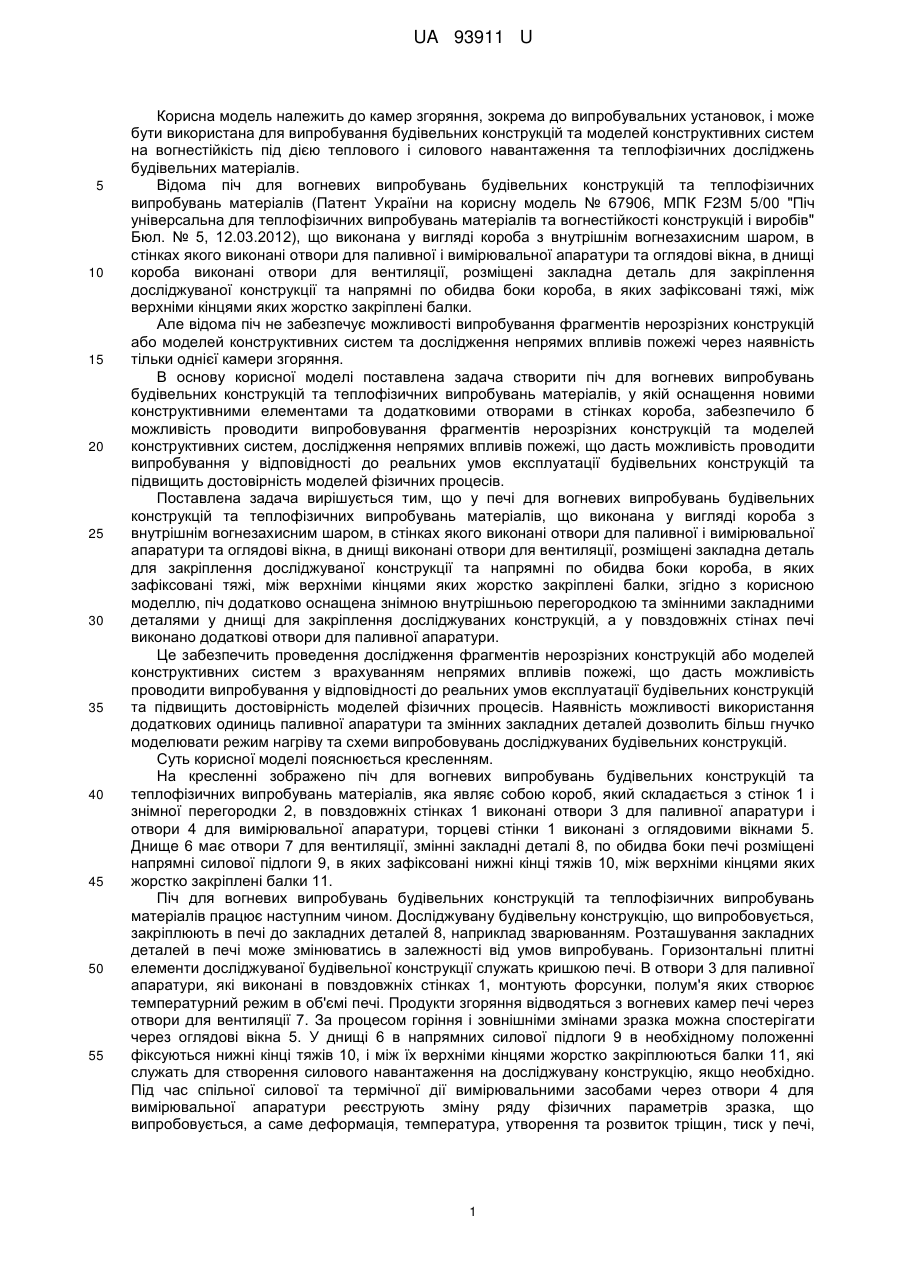

Реферат: Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів виконана у вигляді короба з внутрішнім вогнезахисним шаром, в стінках якого виконані отвори для паливної і вимірювальної апаратури та оглядові вікна. В днищі виконані отвори для вентиляції, розміщені закладна деталь для закріплення досліджуваної конструкції та напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки. Додатково піч оснащена знімною внутрішньою перегородкою та змінними закладними деталями у днищі для закріплення досліджуваних конструкцій, а у повздовжніх стінах печі виконано додаткові отвори для паливної апаратури. UA 93911 U (54) ПІЧ ДЛЯ ВОГНЕВИХ ВИПРОБУВАНЬ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ ТА ТЕПЛОФІЗИЧНИХ ВИПРОБУВАНЬ МАТЕРІАЛІВ UA 93911 U UA 93911 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до камер згоряння, зокрема до випробувальних установок, і може бути використана для випробування будівельних конструкцій та моделей конструктивних систем на вогнестійкість під дією теплового і силового навантаження та теплофізичних досліджень будівельних матеріалів. Відома піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів (Патент України на корисну модель № 67906, МПК F23M 5/00 "Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів" Бюл. № 5, 12.03.2012), що виконана у вигляді короба з внутрішнім вогнезахисним шаром, в стінках якого виконані отвори для паливної і вимірювальної апаратури та оглядові вікна, в днищі короба виконані отвори для вентиляції, розміщені закладна деталь для закріплення досліджуваної конструкції та напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки. Але відома піч не забезпечує можливості випробування фрагментів нерозрізних конструкцій або моделей конструктивних систем та дослідження непрямих впливів пожежі через наявність тільки однієї камери згоряння. В основу корисної моделі поставлена задача створити піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів, у якій оснащення новими конструктивними елементами та додатковими отворами в стінках короба, забезпечило б можливість проводити випробовування фрагментів нерозрізних конструкцій та моделей конструктивних систем, дослідження непрямих впливів пожежі, що дасть можливість проводити випробування у відповідності до реальних умов експлуатації будівельних конструкцій та підвищить достовірність моделей фізичних процесів. Поставлена задача вирішується тим, що у печі для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів, що виконана у вигляді короба з внутрішнім вогнезахисним шаром, в стінках якого виконані отвори для паливної і вимірювальної апаратури та оглядові вікна, в днищі виконані отвори для вентиляції, розміщені закладна деталь для закріплення досліджуваної конструкції та напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки, згідно з корисною моделлю, піч додатково оснащена знімною внутрішньою перегородкою та змінними закладними деталями у днищі для закріплення досліджуваних конструкцій, а у повздовжніх стінах печі виконано додаткові отвори для паливної апаратури. Це забезпечить проведення дослідження фрагментів нерозрізних конструкцій або моделей конструктивних систем з врахуванням непрямих впливів пожежі, що дасть можливість проводити випробування у відповідності до реальних умов експлуатації будівельних конструкцій та підвищить достовірність моделей фізичних процесів. Наявність можливості використання додаткових одиниць паливної апаратури та змінних закладних деталей дозволить більш гнучко моделювати режим нагріву та схеми випробовувань досліджуваних будівельних конструкцій. Суть корисної моделі пояснюється кресленням. На кресленні зображено піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів, яка являє собою короб, який складається з стінок 1 і знімної перегородки 2, в повздовжніх стінках 1 виконані отвори 3 для паливної апаратури і отвори 4 для вимірювальної апаратури, торцеві стінки 1 виконані з оглядовими вікнами 5. Днище 6 має отвори 7 для вентиляції, змінні закладні деталі 8, по обидва боки печі розміщені напрямні силової підлоги 9, в яких зафіксовані нижні кінці тяжів 10, між верхніми кінцями яких жорстко закріплені балки 11. Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів працює наступним чином. Досліджувану будівельну конструкцію, що випробовується, закріплюють в печі до закладних деталей 8, наприклад зварюванням. Розташування закладних деталей в печі може змінюватись в залежності від умов випробувань. Горизонтальні плитні елементи досліджуваної будівельної конструкції служать кришкою печі. В отвори 3 для паливної апаратури, які виконані в повздовжніх стінках 1, монтують форсунки, полум'я яких створює температурний режим в об'ємі печі. Продукти згоряння відводяться з вогневих камер печі через отвори для вентиляції 7. За процесом горіння і зовнішніми змінами зразка можна спостерігати через оглядові вікна 5. У днищі 6 в напрямних силової підлоги 9 в необхідному положенні фіксуються нижні кінці тяжів 10, і між їх верхніми кінцями жорстко закріплюються балки 11, які служать для створення силового навантаження на досліджувану конструкцію, якщо необхідно. Під час спільної силової та термічної дії вимірювальними засобами через отвори 4 для вимірювальної апаратури реєструють зміну ряду фізичних параметрів зразка, що випробовується, а саме деформація, температура, утворення та розвиток тріщин, тиск у печі, 1 UA 93911 U 5 10 розповсюдження вогню та інше. Для дослідження непрямих впливів пожежі в печі встановлюють перегородку 2 і температурне навантаження створюють тільки в одній камері згоряння. Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів задовольняє вимогам діючих норм ДСТУ Б В. 1.1-4. 5 Будівельні конструкції. Методи випробувань на вогнестійкість. Загальні вимоги. - К.: Держбуд України, 1999. ДСТУ Б В.1.113:2007 Балки. Метод випробування на вогнестійкість. - К.: Мінрегіонбуд України, 2007. ДСТУ Б В. 1.1-17:2007 Вогнезахисні покриття для будівельних несучих металевих конструкцій. Метод визначення вогнезахисної здатності. - К.: Мінрегіонбуд України, 2007. ДСТУ Б В. 1.1-20:2007 Перекриття та покриття. Метод випробування на вогнестійкість. - К.: Мінрегіонбуд України, 2007. Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів забезпечує можливість досліджувати фрагменти нерозрізних конструкцій або моделі конструктивних систем з врахуванням непрямих впливів пожежі, що дасть можливість проводити випробування у відповідності до реальних умов експлуатації будівельних конструкцій та підвищить достовірність моделей фізичних процесів. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Піч для вогневих випробувань будівельних конструкцій та теплофізичних випробувань матеріалів, що виконана у вигляді короба з внутрішнім вогнезахисним шаром, в стінках якого виконані отвори для паливної і вимірювальної апаратури та оглядові вікна, в днищі виконані отвори для вентиляції, розміщені закладна деталь для закріплення досліджуваної конструкції та напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки, яка відрізняється тим, що вона додатково оснащена знімною внутрішньою перегородкою та змінними закладними деталями у днищі для закріплення досліджуваних конструкцій, а у повздовжніх стінах печі виконано додаткові отвори для паливної апаратури. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
