Голка в’язальної машини

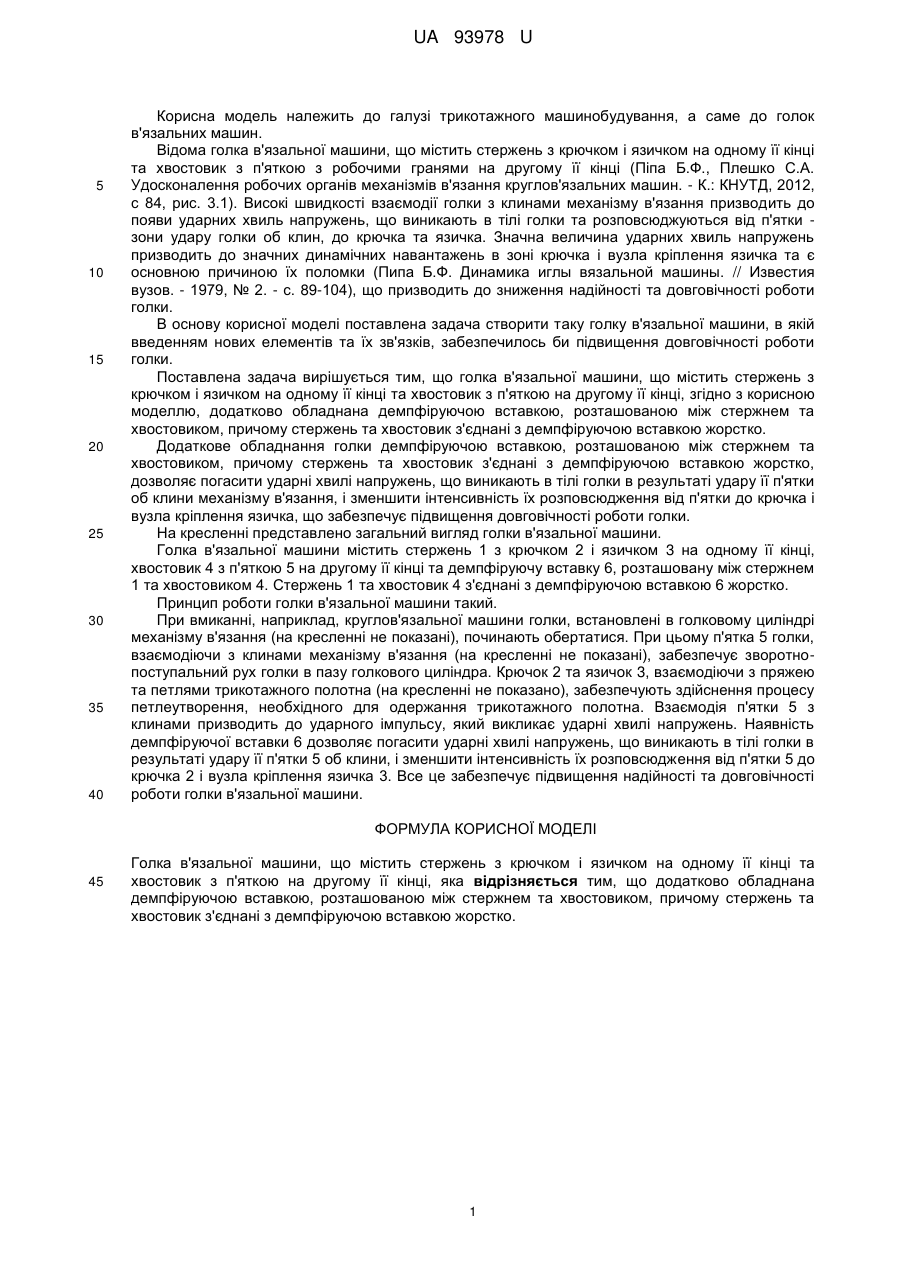

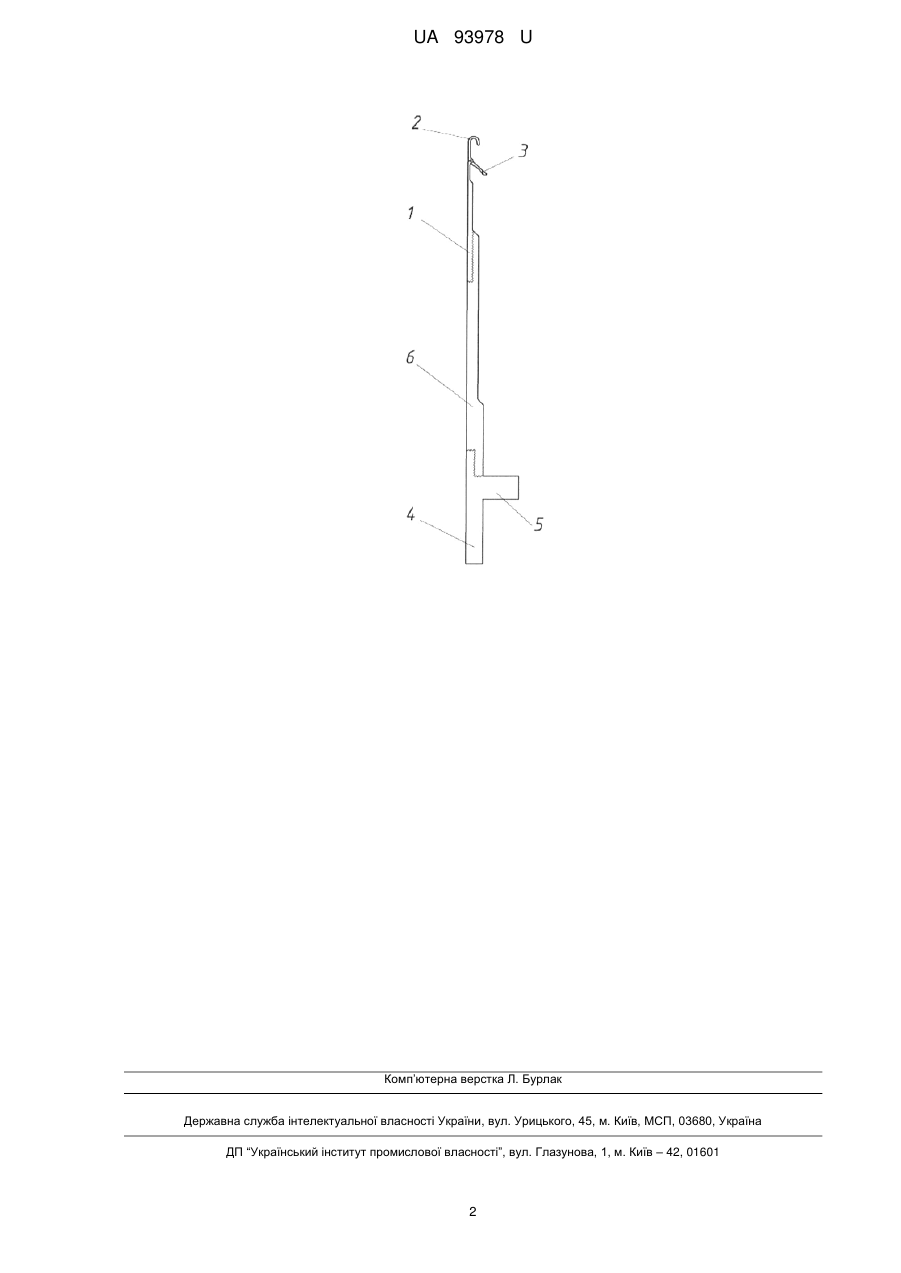

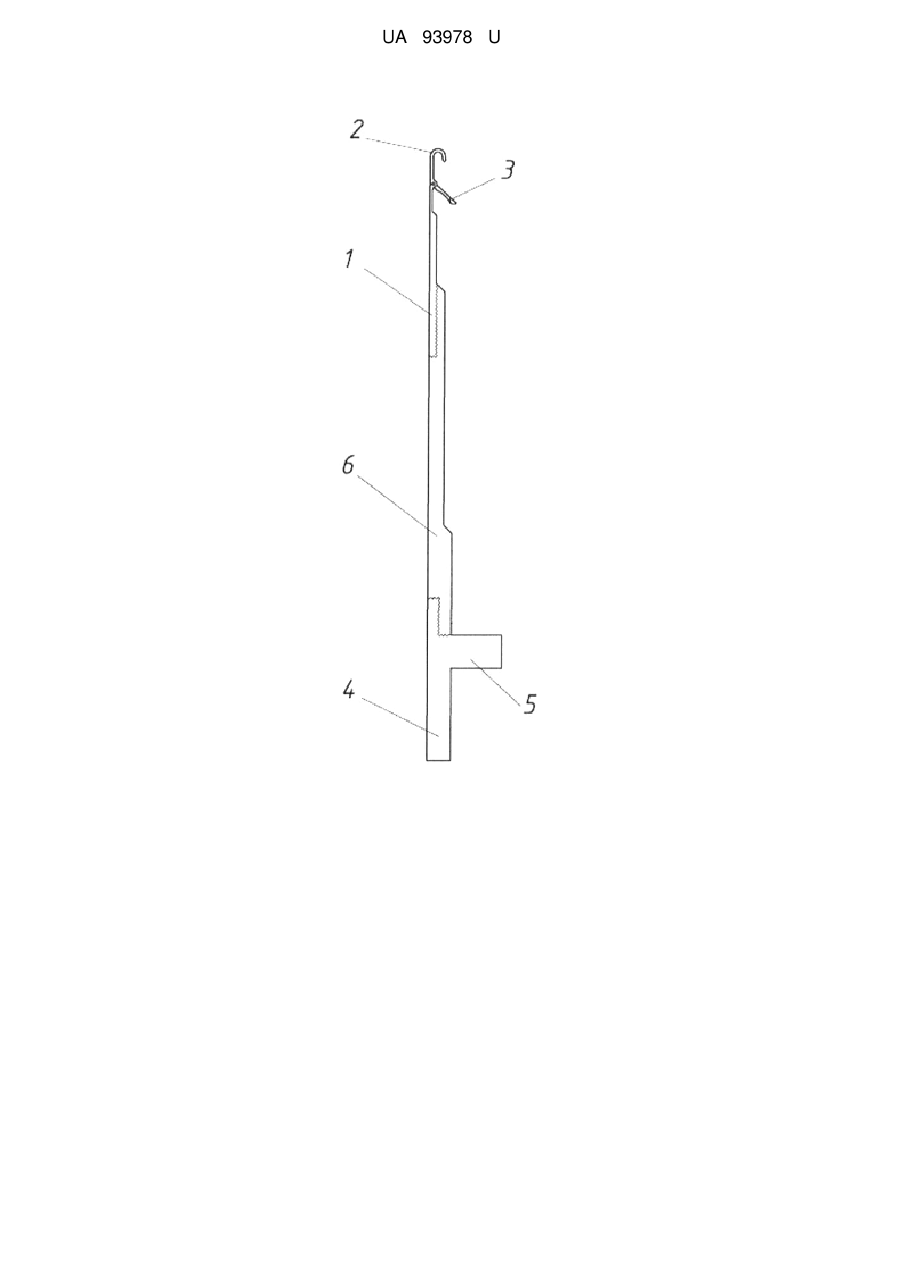

Реферат: UA 93978 U UA 93978 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному її кінці та хвостовик з п'яткою з робочими гранями на другому її кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с 84, рис. 3.1). Високі швидкості взаємодії голки з клинами механізму в'язання призводить до появи ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки зони удару голки об клин, до крючка та язичка. Значна величина ударних хвиль напружень призводить до значних динамічних навантажень в зоні крючка і вузла кріплення язичка та є основною причиною їх поломки (Пипа Б.Ф. Динамика иглы вязальной машины. // Известия вузов. - 1979, № 2. - с. 89-104), що призводить до зниження надійності та довговічності роботи голки. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що голка в'язальної машини, що містить стержень з крючком і язичком на одному її кінці та хвостовик з п'яткою на другому її кінці, згідно з корисною моделлю, додатково обладнана демпфіруючою вставкою, розташованою між стержнем та хвостовиком, причому стержень та хвостовик з'єднані з демпфіруючою вставкою жорстко. Додаткове обладнання голки демпфіруючою вставкою, розташованою між стержнем та хвостовиком, причому стержень та хвостовик з'єднані з демпфіруючою вставкою жорстко, дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару її п'ятки об клини механізму в'язання, і зменшити інтенсивність їх розповсюдження від п'ятки до крючка і вузла кріплення язичка, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вигляд голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному її кінці, хвостовик 4 з п'яткою 5 на другому її кінці та демпфіруючу вставку 6, розташовану між стержнем 1 та хвостовиком 4. Стержень 1 та хвостовик 4 з'єднані з демпфіруючою вставкою 6 жорстко. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотнопоступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показано), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до ударного імпульсу, який викликає ударні хвилі напружень. Наявність демпфіруючої вставки 6 дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару її п'ятки 5 об клини, і зменшити інтенсивність їх розповсюдження від п'ятки 5 до крючка 2 і вузла кріплення язичка 3. Все це забезпечує підвищення надійності та довговічності роботи голки в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Голка в'язальної машини, що містить стержень з крючком і язичком на одному її кінці та хвостовик з п'яткою на другому її кінці, яка відрізняється тим, що додатково обладнана демпфіруючою вставкою, розташованою між стержнем та хвостовиком, причому стержень та хвостовик з'єднані з демпфіруючою вставкою жорстко. 1 UA 93978 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
