Клин в’язальної машини

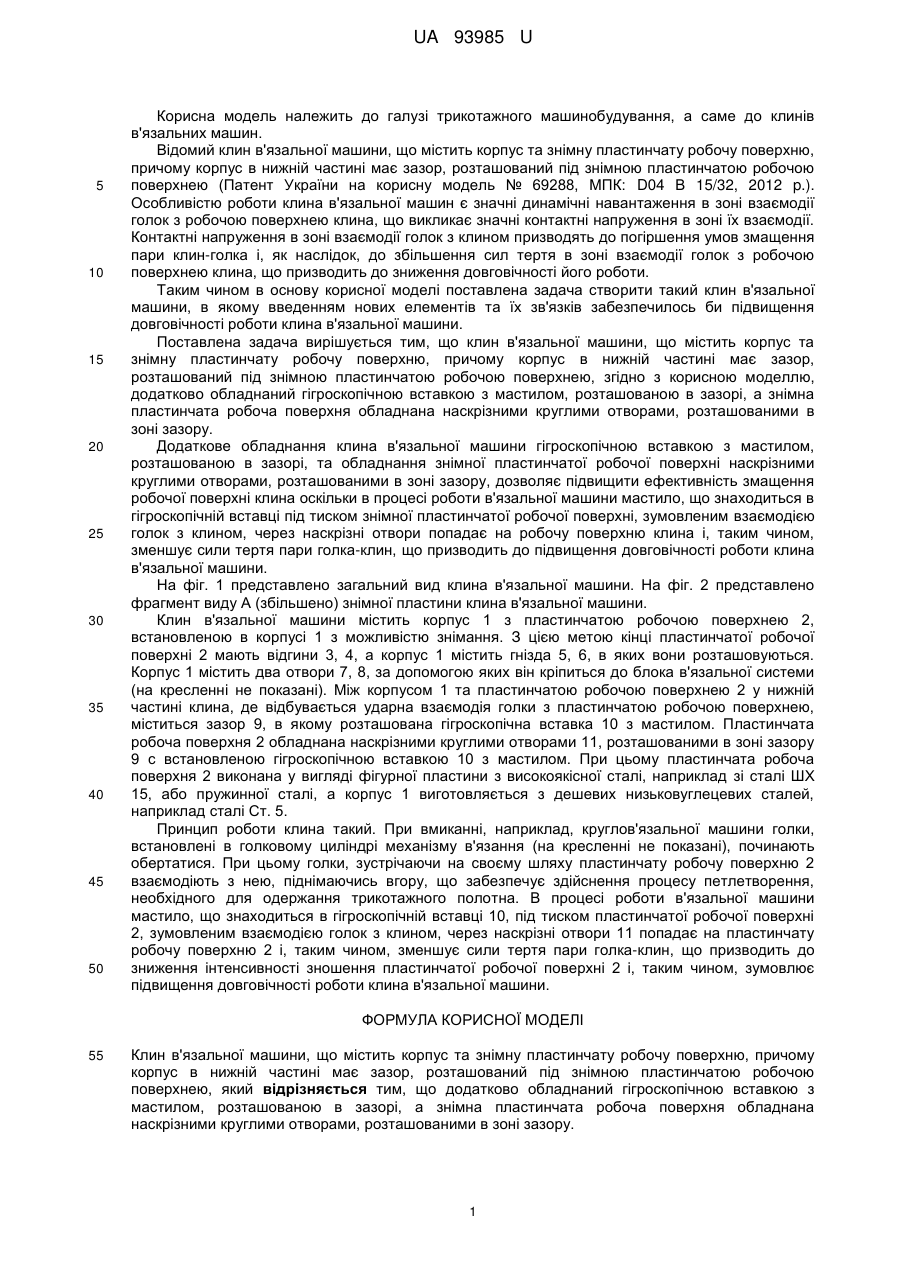

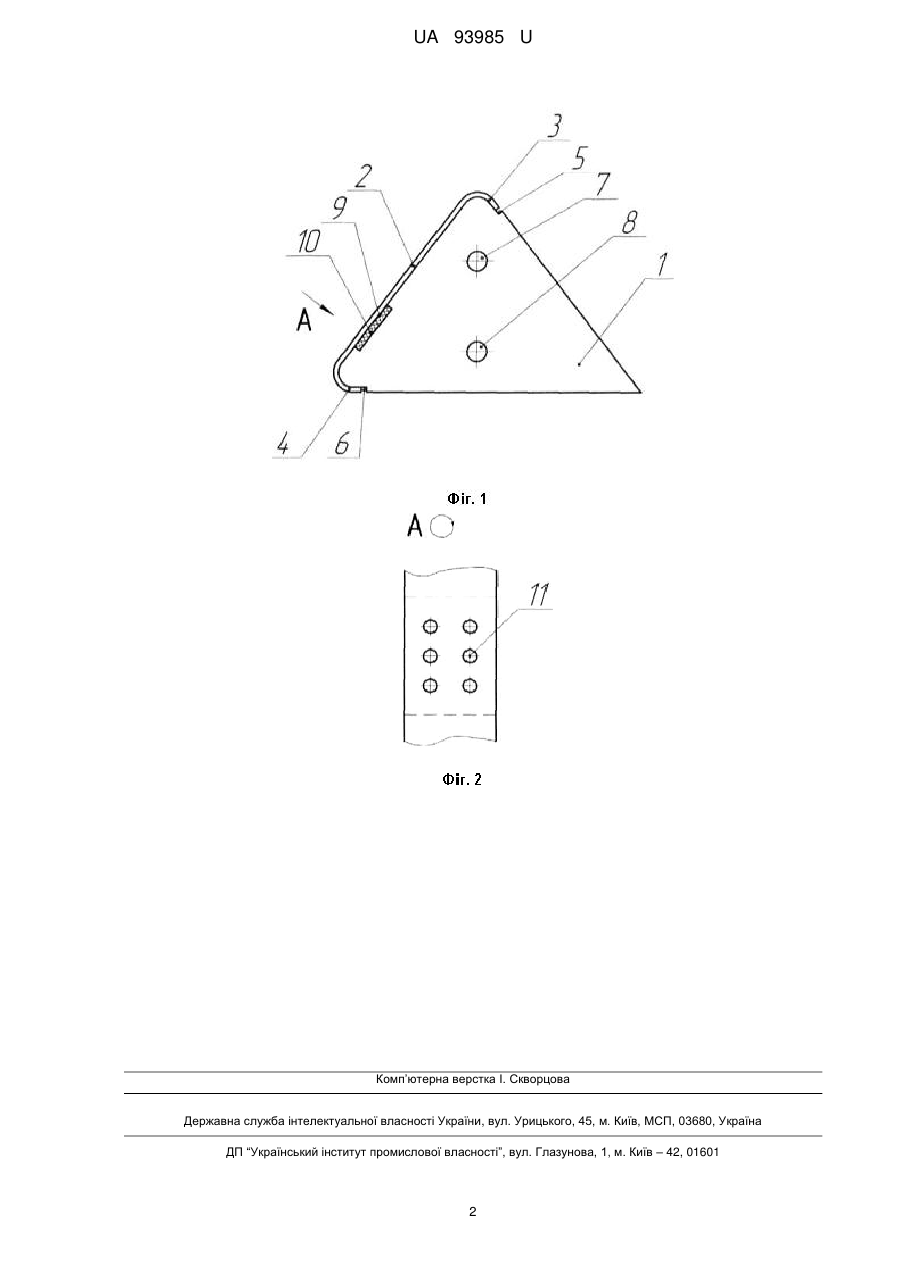

Реферат: Клин в'язальної машини містить корпус та знімну пластинчату робочу поверхню, причому корпус в нижній частині має зазор, розташований під знімною пластинчатою робочою поверхнею. Додатково обладнаний гігроскопічною вставкою з мастилом, розташованою в зазорі, а знімна пластинчата робоча поверхня обладнана наскрізними круглими отворами, розташованими в зоні зазору. UA 93985 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 93985 U UA 93985 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та знімну пластинчату робочу поверхню, причому корпус в нижній частині має зазор, розташований під знімною пластинчатою робочою поверхнею (Патент України на корисну модель № 69288, МПК: D04 В 15/32, 2012 p.). Особливістю роботи клина в'язальної машин є значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина, що викликає значні контактні напруження в зоні їх взаємодії. Контактні напруження в зоні взаємодії голок з клином призводять до погіршення умов змащення пари клин-голка і, як наслідок, до збільшення сил тертя в зоні взаємодії голок з робочою поверхнею клина, що призводить до зниження довговічності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина в'язальної машини. Поставлена задача вирішується тим, що клин в'язальної машини, що містить корпус та знімну пластинчату робочу поверхню, причому корпус в нижній частині має зазор, розташований під знімною пластинчатою робочою поверхнею, згідно з корисною моделлю, додатково обладнаний гігроскопічною вставкою з мастилом, розташованою в зазорі, а знімна пластинчата робоча поверхня обладнана наскрізними круглими отворами, розташованими в зоні зазору. Додаткове обладнання клина в'язальної машини гігроскопічною вставкою з мастилом, розташованою в зазорі, та обладнання знімної пластинчатої робочої поверхні наскрізними круглими отворами, розташованими в зоні зазору, дозволяє підвищити ефективність змащення робочої поверхні клина оскільки в процесі роботи в'язальної машини мастило, що знаходиться в гігроскопічній вставці під тиском знімної пластинчатої робочої поверхні, зумовленим взаємодією голок з клином, через наскрізні отвори попадає на робочу поверхню клина і, таким чином, зменшує сили тертя пари голка-клин, що призводить до підвищення довговічності роботи клина в'язальної машини. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено фрагмент виду А (збільшено) знімної пластини клина в'язальної машини. Клин в'язальної машини містить корпус 1 з пластинчатою робочою поверхнею 2, встановленою в корпусі 1 з можливістю знімання. З цією метою кінці пластинчатої робочої поверхні 2 мають відгини 3, 4, а корпус 1 містить гнізда 5, 6, в яких вони розташовуються. Корпус 1 містить два отвори 7, 8, за допомогою яких він кріпиться до блока в'язальної системи (на кресленні не показані). Між корпусом 1 та пластинчатою робочою поверхнею 2 у нижній частині клина, де відбувається ударна взаємодія голки з пластинчатою робочою поверхнею, міститься зазор 9, в якому розташована гігроскопічна вставка 10 з мастилом. Пластинчата робоча поверхня 2 обладнана наскрізними круглими отворами 11, розташованими в зоні зазору 9 с встановленою гігроскопічною вставкою 10 з мастилом. При цьому пластинчата робоча поверхня 2 виконана у вигляді фігурної пластини з високоякісної сталі, наприклад зі сталі ШХ 15, або пружинної сталі, а корпус 1 виготовляється з дешевих низьковуглецевих сталей, наприклад сталі Ст. 5. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху пластинчату робочу поверхню 2 взаємодіють з нею, піднімаючись вгору, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. В процесі роботи в'язальної машини мастило, що знаходиться в гігроскопічній вставці 10, під тиском пластинчатої робочої поверхні 2, зумовленим взаємодією голок з клином, через наскрізні отвори 11 попадає на пластинчату робочу поверхню 2 і, таким чином, зменшує сили тертя пари голка-клин, що призводить до зниження інтенсивності зношення пластинчатої робочої поверхні 2 і, таким чином, зумовлює підвищення довговічності роботи клина в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Клин в'язальної машини, що містить корпус та знімну пластинчату робочу поверхню, причому корпус в нижній частині має зазор, розташований під знімною пластинчатою робочою поверхнею, який відрізняється тим, що додатково обладнаний гігроскопічною вставкою з мастилом, розташованою в зазорі, а знімна пластинчата робоча поверхня обладнана наскрізними круглими отворами, розташованими в зоні зазору. 1 UA 93985 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
