Масажна насадка для гімнастичного обруча

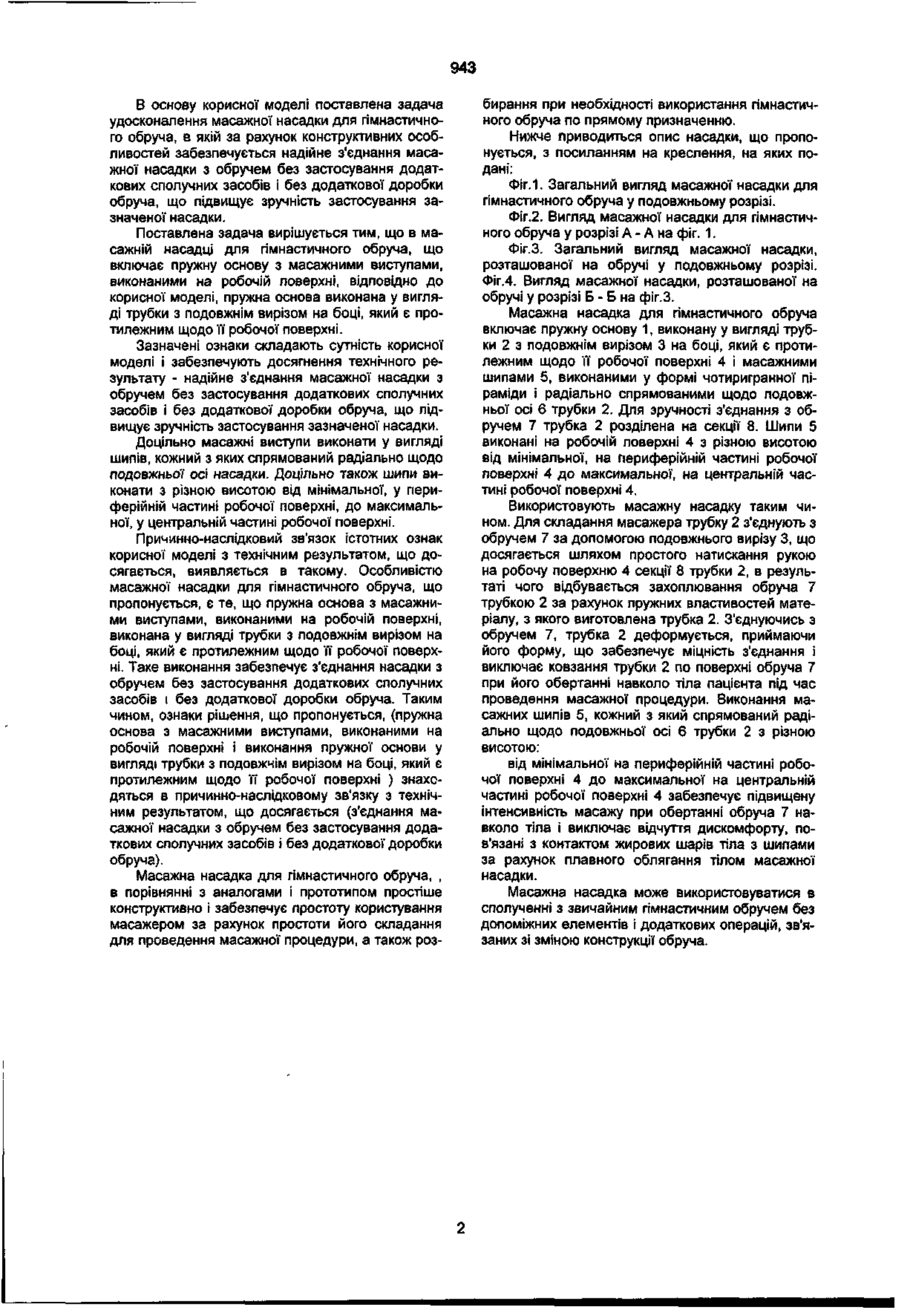

1. Масажна насадка для гімнастичного обруча, що включає пружну основу з робочою поверхнею, на якій виконані масажні виступи, яка відрізняється тим, що пружна основа виконана у вигля ді трубки з подовжнім вирізом на боці, який є протилежним щодо її робочої поверхні. 2. Масажна насадка по п.1, яка відрізняється тим, що масажні виступи виконані у вигляді шипів, кожний з яких спрямований радіально відносно подовжньої осі трубки. 3. Масажна насадка по п.1, яка відрізняється тим, що шипи виконані з різною висотою від мінімальної на периферійній частині робочої поверхні до максимальної на центральній частині робочої поверхні. Корисна модель відноситься до медичної техніки, зокрема до конструкцій масажерів для проведення масажу переважно спинно-черевної області тіла Відома масажна насадка (авторське свідоцтво СРСР №1821188 МКВ* А61Н15/00, пріоритет 04.02.91), що включає пружне кільце з масажними виступами. Пружне кільце в поперечному перерізі виконано суцільним, а масажні виступи розташовані з внутрішньої сторони пружного кільця. Масажну насадку розміщають у жорсткому обручі, в якому з внутрішньої сторони виконані отвори. Масажні виступи насадки розташовують в отворах жорсткого обруча. Загальними ознаками зазначеної насадки і рішення, що заявляється, є пружна основа з масажними виступами на робочій поверхні. Використання зазначеної насадки вимагає виготовлення спеціального обруча для з'єднання масажної насадки з обручем і не дозволяє застосовувати звичайні гімнастичні обручі в якості масажерів без їхньої переробки. Відома також масажна насадка (авторське свідоцтво СРСР №1801458, МКВ 5 А61Н15/00, пріоритет 04.02.91), що включає пружну кільцеву камеру, на поверхні якої виконані масажні виступи. Пружна кільцева камера виконана з засобами подачі в порожнину камери стиснутого повітря і води. Масажну насадку розміщають у жорсткому обручі, у якому з внутрішньої сторони виконані отвори. Масажні виступи насадки розташовують в отворах жорсткого обруча. У порожнину камери подають стиснене повітря і необхідну кількість води, установлюючи тим самим параметри масажного впливу. Загальними ознаками зазначеного аналога і насадки є. пружна основа з масажними виступами на робочій поверхні. Використання відомої насадки дозволяє при необхідності змінити параметри масажу, однак вимагає виготовлення спеціального обруча для з'єднання масажної насадки з обручем і не дозволяє застосовувати звичайні гімнастичні обручі в якості масажерів без їхньої переробки. За прототип прийнята масажна насадка, яка відома з опису винаходу по авторському свідоцтву СРСР № 1785680, МКИ 5 А61Н15/00, пріоритет від 22.01.91, що включає пружну основу з масажними виступами, виконаними у виді пучків із пружних стрижнів, закріплених у пружній основі і розташованих по периметру обруча з кутами, які, чергуючись, сходяться і розходяться . Поперечний переріз пружної основи виконано у виді сегмента, на випуклій стороні якого розташовані масажні виступи. Масажну насадку закріплюють на гімнастичному обручі з внутрішньої його сторони. При проведенні процедури пучки надавлюють на зону тіла пацієнта, що масується і, за рахунок пружності основи і масажних виступів, ділянки тіла, що масу ються, піддаються тиску і розтяганню. Загальними ознаками прототипу і насадки є пружна основа з масажними виступами на робочій поверхні. Зазначене виконання масажної насадки, зокрема форма поперечного перерізу пружної основи, не дозволяє надійно з'єднати масажну насадку з обручем без застосування додаткових сполучних засобів (клейове, гвинтове та інші види з'єднань) і без додаткової доробки обруча, що знижує зручність застосування зазначеної насадки. (72) Воронюк Ігор Васильович (73) Воронюк ігор Васильович СО 943 В основу корисної моделі поставлена задача удосконалення масажної насадки для гімнастичного обруча, в якій за рахунок конструктивних особливостей забезпечується надійне з'єднання масажної насадки з обручем без застосування додаткових сполучних засобів і без додаткової доробки обруча, що підвищує зручність застосування зазначеної насадки. Поставлена задача вирішується тим, що в масажній насадці для гімнастичного обруча, що включає пружну основу з масажними виступами, виконаними на робочій поверхні, відповідно до корисної моделі, пружна основа виконана у вигляді трубки з подовжнім вирізом на боці, який є протилежним щодо її робочої поверхні. Зазначені ознаки складають сутність корисної моделі і забезпечують досягнення технічного результату - надійне з'єднання масажної насадки з обручем без застосування додаткових сполучних засобів і без додаткової доробки обруча, що підвищує зручність застосування зазначеної насадки. Доцільно масажні виступи виконати у вигляді шипів, кожний з яких спрямований радіально щодо подовжньої осі насадки. Доцільно також шипи виконати з різною висотою від мінімальної, у периферійній частині робочої поверхні, до максимальної, у центральній частині робочої поверхні. Причинно-наслідковий зв'язок істотних ознак корисної моделі з технічним результатом, що досягається, виявляється в такому. Особливістю масажної насадки для гімнастичного обруча, що пропонується, є те, що пружна основа з масажними виступами, виконаними на робочій поверхні, виконана у вигляді трубки з подовжнім вирізом на боці, який є протилежним щодо "її робочої поверхні. Таке виконання забезпечує з'єднання насадки з обручем без застосування додаткових сполучних засобів і без додаткової доробки обруча. Таким чином, ознаки рішення, що пропонується, (пружна основа з масажними виступами, виконаними на робочій поверхні і виконання пружної основи у вигляді трубки з подовжнім вирізом на боці, який є протилежним щодо її робочої поверхні ) знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається (з'єднання масажної насадки з обручем без застосування додаткових сполучних засобів і без додаткової доробки обруча). Масажна насадка для гімнастичного обруча, , в порівнянні з аналогами і прототипом простіше конструктивно і забезпечує простоту користування масажером за рахунок простоти його складання для проведення масажної процедури, а також роз бирання при необхідності використання гімнастичного обруча по прямому призначенню. Нижче приводиться опис насадки, що пропонується, з посиланням на креслення, на яких подані: Фіг.1. Загальний вигляд масажної насадки для гімнастичного обруча у подовжньому розрізі. Фіг.2. Вигляд масажної насадки для гімнастичного обруча у розрізі А - А на фіг. 1. Фіг.З. Загальний вигляд масажної насадки, розташованої на обручі у подовжньому розрізі. Фіг.4. Вигляд масажної насадки, розташованої на обручі у розрізі Б - Б на фіг.З. Масажна насадка для гімнастичного обруча включає пружну основу 1, виконану у вигляді трубки 2 з подовжнім вирізом 3 на боці, який є протилежним щодо її робочої поверхні 4 і масажними шипами 5, виконаними у формі чотиригранної піраміди і радіально спрямованими щодо подовжньої осі 6 трубки 2. Для зручності з'єднання з обручем 7 трубка 2 розділена на секції 8. Шипи 5 виконані на робочій поверхні 4 з різною висотою від мінімальної, на периферійній частині робочої поверхні 4 до максимальної, на центральній частині робочої поверхні 4. Використовують масажну насадку таким чином. Для складання масажера трубку 2 з'єднують з обручем 7 за допомогою подовжнього вирізу 3, що досягається шляхом простого натискання рукою на робочу поверхню 4 секції 8 трубки 2, в результаті чого відбувається захоплювання обруча 7 трубкою 2 за рахунок пружних властивостей матеріалу, з якого виготовлена трубка 2. З'єднуючись з обручем 7, трубка 2 деформується, приймаючи його форму, що забезпечує міцність з'єднання і виключає ковзання трубки 2 по поверхні обруча 7 при його обертанні навколо тіла пацієнта під час проведення масажної процедури. Виконання масажних шипів 5, кожний з який спрямований радіально щодо подовжньої осі 6 трубки 2 з різною висотою: від мінімальної на периферійній частині робочої поверхні 4 до максимальної на центральній частині робочої поверхні 4 забезпечує підвищену інтенсивність масажу при обертанні обруча 7 навколо тіла і виключає відчуття дискомфорту, пов'язані з контактом жирових шарів тіла з шипами за рахунок плавного облягання тілом масажної насадки. Масажна насадка може використовуватися в сполученні з звичайним гімнастичним обручем без допоміжних елементів і додаткових операцій, зв'язаних зі зміною конструкції обруча. Є МІФ v-v і мі.ф 943 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку /J. •//. 2001 р. Формат 60x84 1/ Обсяг О 36 обл.-вид. арк. Тираж50 прим. Зам. $В УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
