Висувний дестабілізатор

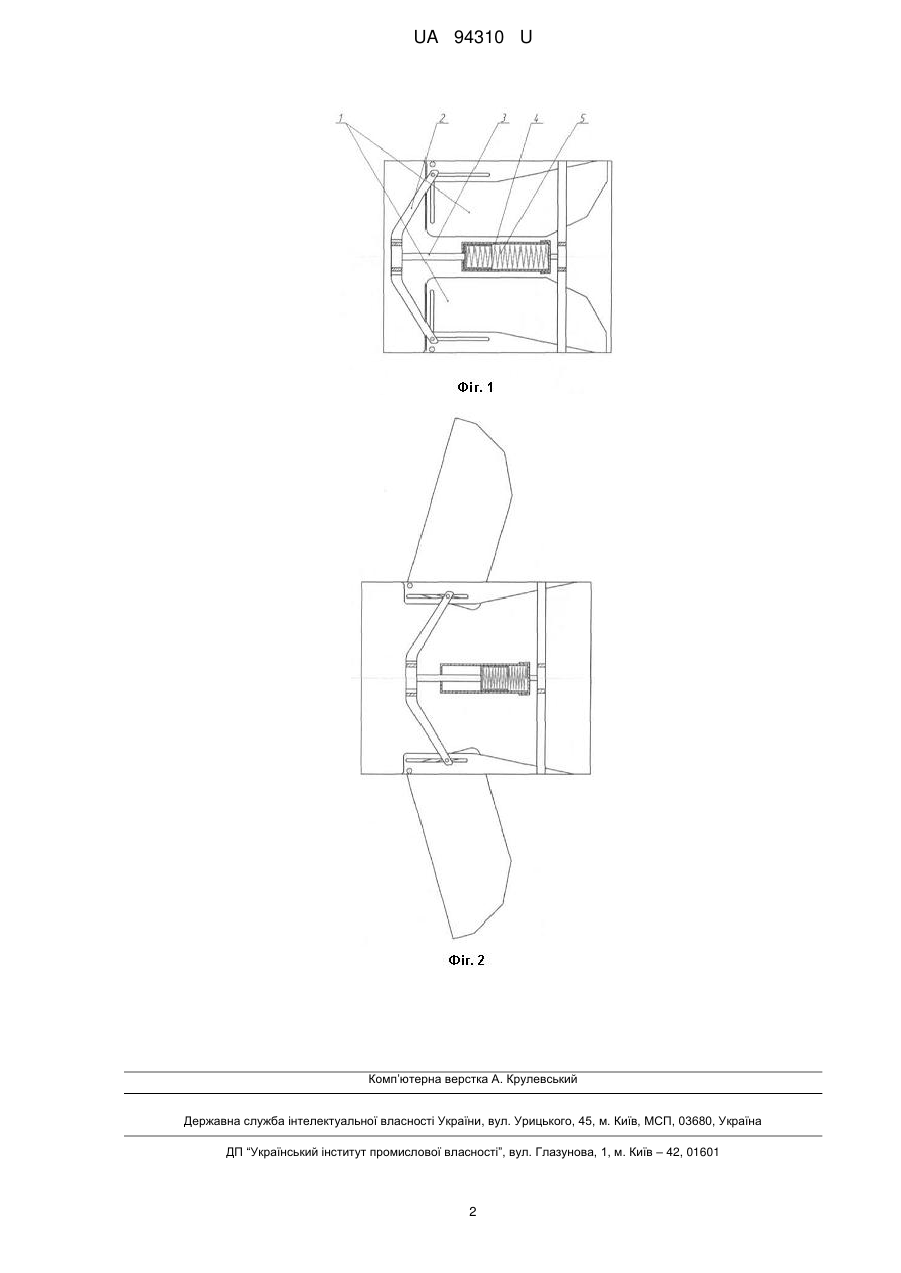

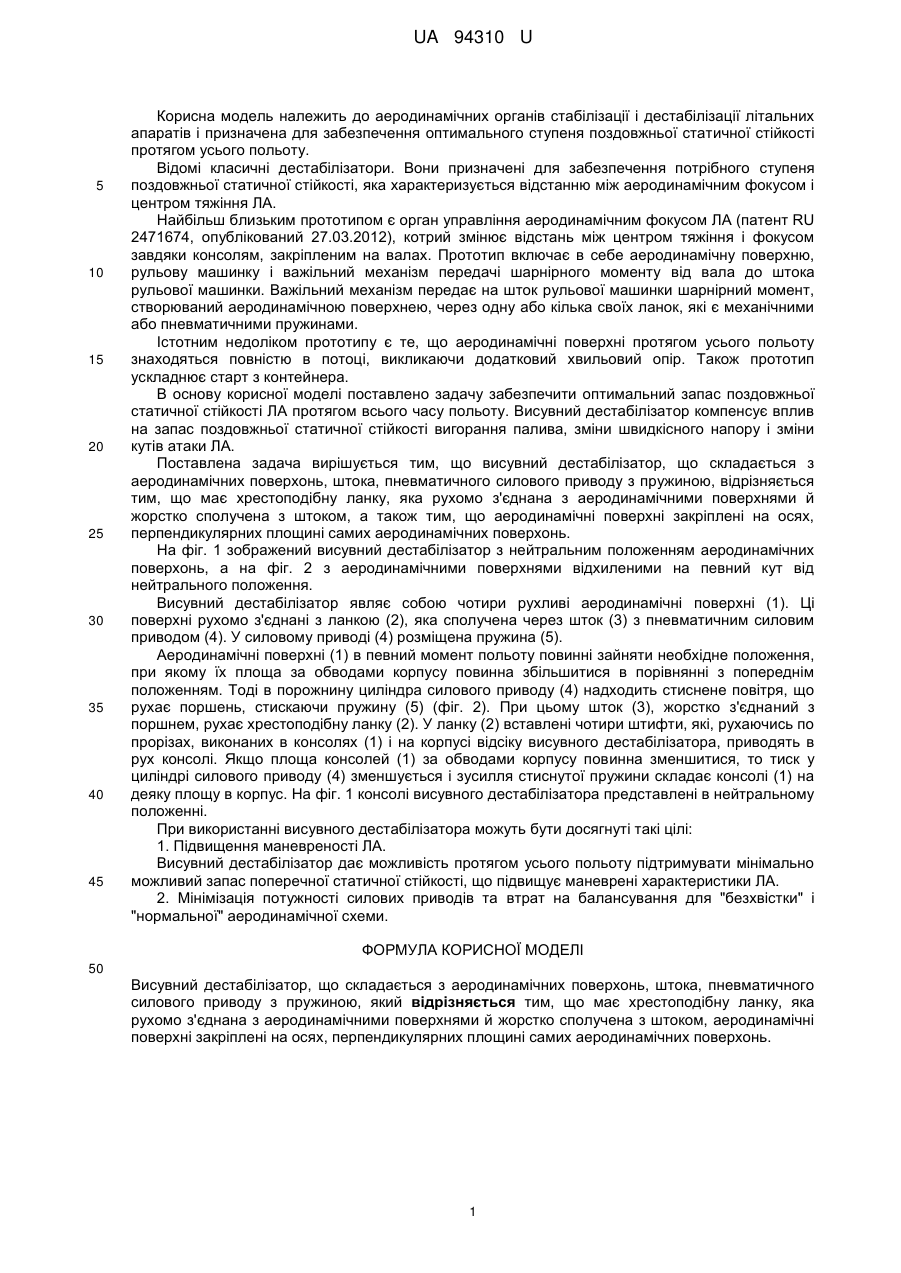

Реферат: UA 94310 U UA 94310 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до аеродинамічних органів стабілізації і дестабілізації літальних апаратів і призначена для забезпечення оптимального ступеня поздовжньої статичної стійкості протягом усього польоту. Відомі класичні дестабілізатори. Вони призначені для забезпечення потрібного ступеня поздовжньої статичної стійкості, яка характеризується відстанню між аеродинамічним фокусом і центром тяжіння ЛА. Найбільш близьким прототипом є орган управління аеродинамічним фокусом ЛА (патент RU 2471674, опублікований 27.03.2012), котрий змінює відстань між центром тяжіння і фокусом завдяки консолям, закріпленим на валах. Прототип включає в себе аеродинамічну поверхню, рульову машинку і важільний механізм передачі шарнірного моменту від вала до штока рульової машинки. Важільний механізм передає на шток рульової машинки шарнірний момент, створюваний аеродинамічною поверхнею, через одну або кілька своїх ланок, які є механічними або пневматичними пружинами. Істотним недоліком прототипу є те, що аеродинамічні поверхні протягом усього польоту знаходяться повністю в потоці, викликаючи додатковий хвильовий опір. Також прототип ускладнює старт з контейнера. В основу корисної моделі поставлено задачу забезпечити оптимальний запас поздовжньої статичної стійкості ЛA протягом всього часу польоту. Висувний дестабілізатор компенсує вплив на запас поздовжньої статичної стійкості вигорання палива, зміни швидкісного напору і зміни кутів атаки ЛА. Поставлена задача вирішується тим, що висувний дестабілізатор, що складається з аеродинамічних поверхонь, штока, пневматичного силового приводу з пружиною, відрізняється тим, що має хрестоподібну ланку, яка рухомо з'єднана з аеродинамічними поверхнями й жорстко сполучена з штоком, а також тим, що аеродинамічні поверхні закріплені на осях, перпендикулярних площині самих аеродинамічних поверхонь. На фіг. 1 зображений висувний дестабілізатор з нейтральним положенням аеродинамічних поверхонь, а на фіг. 2 з аеродинамічними поверхнями відхиленими на певний кут від нейтрального положення. Висувний дестабілізатор являє собою чотири рухливі аеродинамічні поверхні (1). Ці поверхні рухомо з'єднані з ланкою (2), яка сполучена через шток (3) з пневматичним силовим приводом (4). У силовому приводі (4) розміщена пружина (5). Аеродинамічні поверхні (1) в певний момент польоту повинні зайняти необхідне положення, при якому їх площа за обводами корпусу повинна збільшитися в порівнянні з попереднім положенням. Тоді в порожнину циліндра силового приводу (4) надходить стиснене повітря, що рухає поршень, стискаючи пружину (5) (фіг. 2). При цьому шток (3), жорстко з'єднаний з поршнем, рухає хрестоподібну ланку (2). У ланку (2) вставлені чотири штифти, які, рухаючись по прорізах, виконаних в консолях (1) і на корпусі відсіку висувного дестабілізатора, приводять в рух консолі. Якщо площа консолей (1) за обводами корпусу повинна зменшитися, то тиск у циліндрі силового приводу (4) зменшується і зусилля стиснутої пружини складає консолі (1) на деяку площу в корпус. На фіг. 1 консолі висувного дестабілізатора представлені в нейтральному положенні. При використанні висувного дестабілізатора можуть бути досягнуті такі цілі: 1. Підвищення маневреності ЛА. Висувний дестабілізатор дає можливість протягом усього польоту підтримувати мінімально можливий запас поперечної статичної стійкості, що підвищує маневрені характеристики ЛА. 2. Мінімізація потужності силових приводів та втрат на балансування для "безхвістки" і "нормальної" аеродинамічної схеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Висувний дестабілізатор, що складається з аеродинамічних поверхонь, штока, пневматичного силового приводу з пружиною, який відрізняється тим, що має хрестоподібну ланку, яка рухомо з'єднана з аеродинамічними поверхнями й жорстко сполучена з штоком, аеродинамічні поверхні закріплені на осях, перпендикулярних площині самих аеродинамічних поверхонь. 1 UA 94310 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
