Формувач підпалюючих імпульсів

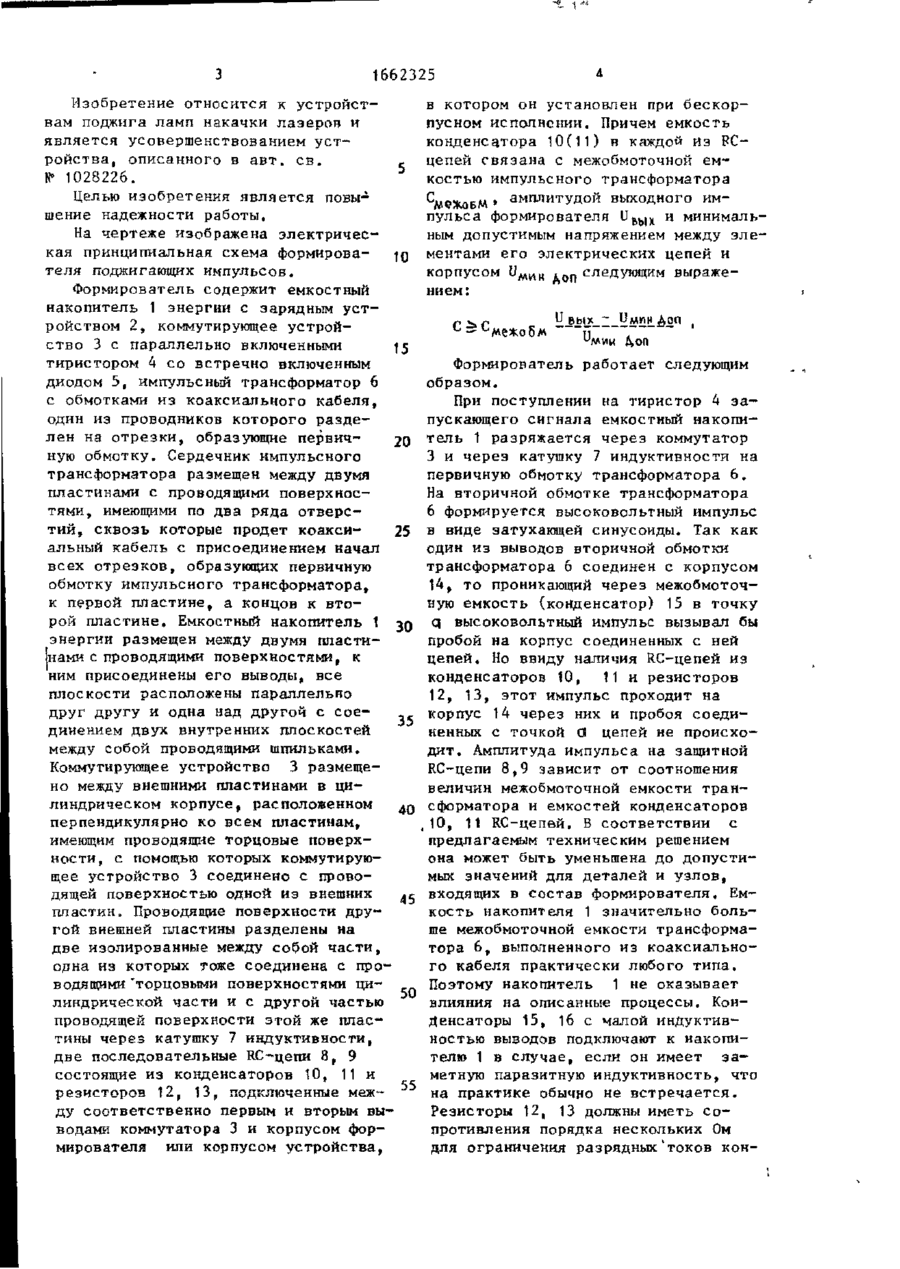

Изобретение относится к устрой ствам поджига ламп накачки лазеров. Цель изобретения - повышение надежности работы за счет повышения электрической прочности уязвимых участков цепи. Устройство содержит емкостный накопитель 1 энергии, за' рядное устройство 2, коммутирующее . устройство 3 с тиристором 4 и дио- • дом 5» трансформатор 6, катушку 7 (индуктивности. Введение двух RC-цепей 8 и 9 из последовательно соединенных резисторов и конденсаторов, позволяет повысить надежность работы за счет исключения пробоя в плотноупакованном корпусе устройства, 1 ил. (Л 25-91 1662325 Изобретение относится к устройствам поджига ламп накачки лазеров и я в л я е т с я усовершенствованием устройства, описанного в а в т . с в . № 1028226. Целью изобретения является повышение надежности работы. На чертеже изображена электрическая принципиальная схема формирователя поджигающих импульсов. Формирователь содержит емкостный накопитель 1 энергии с зарядным у с т ройством 2, коммутирующее устройство 3 с параллельно включенными тиристором 4 со встречно включенным диодом 5, импульсный трансформатор 6 с обмотками из коаксиального кабеля, один из проводников которого р а з д е лен на о т р е з к и , образующие первич20 ную обмотку. Сердечник импульсного трансформатора размещен между двумя пластиками с проводящими поверхностями, имеющими по два ряда отверстий, сквозь которые продет коакси25 альный кабель с присоединением начал всех о т р е з к о в , образующих первичную обмотку импульсного трансформатора, к первой пластине, а концов к в т о рой пластине. Емкостный накопитель 1 энергии размещен между двумя пластинами с проводящими поверхностями, к ним присоединены его выводы, все плоскости расположены параллельно друг другу и одна над другой с с о е динением двух внутренних плоскостей 35 между собой проводящими шпильками. Коммутирующее устройство 3 размещено между внешними пластинами в цилиндрическом корпусе, расположенном перпендикулярно ко всем пластинам, имеющим проводящие торцовые поверхности, с помощью которых коммутирующее устройство 3 соединено с проводящей поверхностью одной из внешних пластин. Проводящие поверхности другой внешней пластины разделены на две изолированные между собой части, одна из которых тоже соединена с проводящими 'торцовыми поверхностями цилиндрической части и с другой частью 50 проводящей поверхности этой же пластины через катушку 7 индуктивности, две последовательные RC-цепи 8 Г 9 состоящие из конденсаторов 10, 11 и резисторов 12, 13, подключенные меж55 ду соответственно первым и вторым выводами коммутатора 3 и корпусом формирователя или корпусом устройства, в котором он установлен при б е с к о р пусном исполнении. Причем емкость конденсатора 10(11) в каждой из РСцепей связана с межобмоточной емкостью импульсного трансформатора Члежоем» а м ш 1 И т у д о й выходного импульса формирователя и В Ы ) 1 и минимальным допустимым напряжением между элементами его электрических цепей и корпусом и м И ц i o n следующим выражением: Формирователь работает следующим образом. При поступлении на тиристор 4 з а пускающего сигнала емкостный накопитель 1 разряжается через коммутатор 3 и через катушку 7 индуктивности на первичную обмотку трансформатора 6. На вторичной обмотке трансформатора 6 формируется высоковольтный импульс в виде затухающей синусоиды. Так как один из выводов вторичной обмотки трансформатора 6 соединен с корпусом 14 ( то проникающий через межобмоточную емкость (конденсатор) 15 в точку q высоковольтный импульс вызывал бы пробой на корпус соединенных с ней цепей. Но ввиду наличия RC-цепей из конденсаторов 10, 11 и резисторов 12, 13, этот импульс проходит на корпус 14 через них и пробоя соединенных с точкой О цепей не происходит. Амплитуда импульса на защитной RC-цепи 8,9 зависит от соотношения величин межобмоточной емкости т р а н сформатора и емкостей конденсаторов ,10, 11 RC-цепей. В соответствии с предлагаемым техническим решением она может быть уменьшена до допустимых значений для деталей и узлов, входящих в состав формирователя. Емкость накопителя 1 значительно больше межобмоточной емкости трансформатора 6, выполненного из коаксиального кабеля практически любого типа. Поэтому накопитель 1 не оказывает влияния на описанные процессы. Конденсаторы 15, 16 с малой индуктивностью выводов подключают к накопителю 1 в случае, если он имеет заметную паразитную индуктивность, что на практике обычно не в с т р е ч а е т с я . Резисторы 12, 13 должны иметь с о противления порядка нескольких Ом для ограничения разрядных'токов кон 1662325 повышения надежности работы, в него введены две последовательные RC-цепи, подключенные соответс гвенно между первым и вторым выводами коммутатора , При соединении с корпусом другого и корпусом формирователя или корпувывода импульсного трансформатора 6 сом устройства, в котором он у с т а высоковольтный импульс проникает в новлен при бескорпусном исполнении, точку b через конденсатор 16, При причем емкость конденсатора в каждой этом катушка 7 ввиду ее относительно малой индуктивности не оказывает ощу- 10 из RC-цепей с в я з а н а с межобмоточной емкостью импульсного трансформатора тимого влияния на величину этого имС^ежоЕГм' амплитудой выходного импульса, и он вызывает пробой цепей, пульса формирователя U & ь № и минисоединенных с точкой Ъ, мальным допустимым напряжением между Ф о р м у л а и з о б р е т е н и я 15 элементами его электрических цепей и корпусом U/^ин. дог/ следующим выражением: Формирователь поджигающих импульсов по а в т . е в , № 1028226, о т л и г v г ч а ю щ и й с я тем, ч т о , с целью денсаторов 10.и 11, соединенных ч е - реэ корпус 14 последовательно. Редактор Т.(Орчикова Составитель В.Чижиков Техред А.Кравчук Корректор Л.Патай Заказ 2586/ДСП Тираж 318 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
