Привід рукавичного автомата

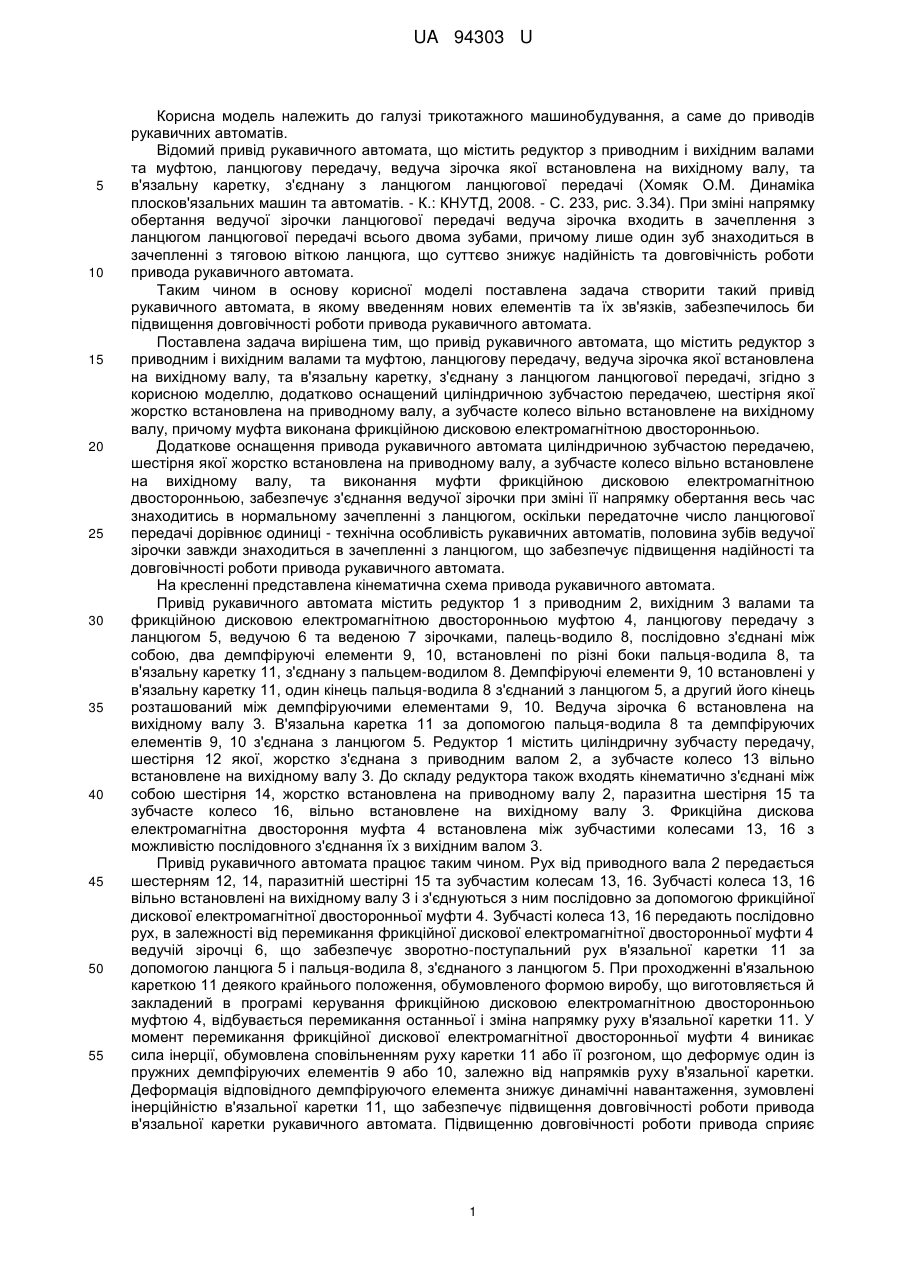

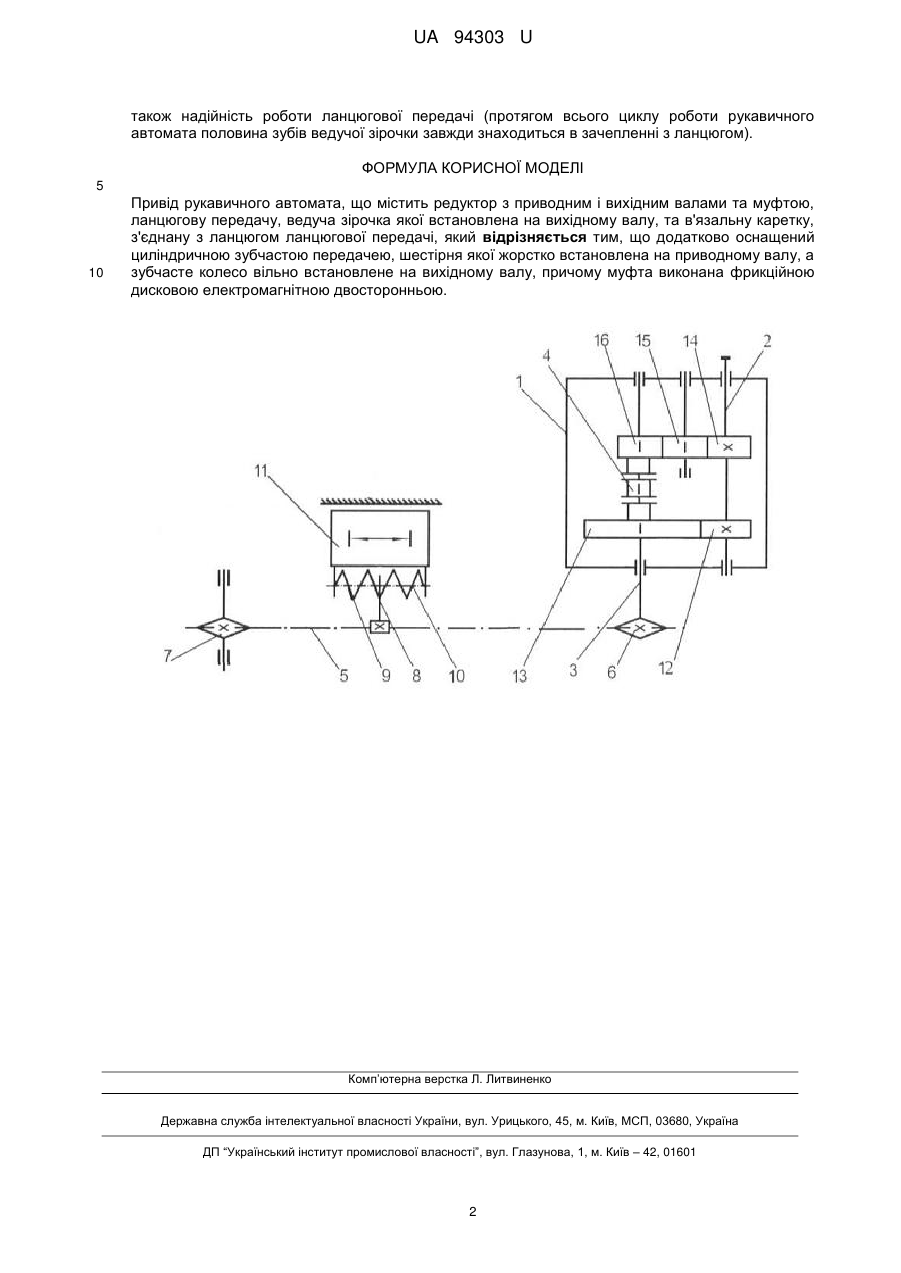

Реферат: Привід рукавичного автомата містить редуктор з приводним і вихідним валами та муфтою, ланцюгову передачу, ведуча зірочка якої встановлена на вихідному валу, та в'язальну каретку, з'єднану з ланцюгом ланцюгової передачі. Він додатково оснащений циліндричною зубчастою передачею, шестірня якої жорстко встановлена на приводному валу, а зубчасте колесо вільно встановлене на вихідному валу, причому муфта виконана фрикційною дисковою електромагнітною двосторонньою. UA 94303 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 94303 U UA 94303 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить редуктор з приводним і вихідним валами та муфтою, ланцюгову передачу, ведуча зірочка якої встановлена на вихідному валу, та в'язальну каретку, з'єднану з ланцюгом ланцюгової передачі (Хомяк О.М. Динаміка плосков'язальних машин та автоматів. - К.: КНУТД, 2008. - С. 233, рис. 3.34). При зміні напрямку обертання ведучої зірочки ланцюгової передачі ведуча зірочка входить в зачеплення з ланцюгом ланцюгової передачі всього двома зубами, причому лише один зуб знаходиться в зачепленні з тяговою віткою ланцюга, що суттєво знижує надійність та довговічність роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить редуктор з приводним і вихідним валами та муфтою, ланцюгову передачу, ведуча зірочка якої встановлена на вихідному валу, та в'язальну каретку, з'єднану з ланцюгом ланцюгової передачі, згідно з корисною моделлю, додатково оснащений циліндричною зубчастою передачею, шестірня якої жорстко встановлена на приводному валу, а зубчасте колесо вільно встановлене на вихідному валу, причому муфта виконана фрикційною дисковою електромагнітною двосторонньою. Додаткове оснащення привода рукавичного автомата циліндричною зубчастою передачею, шестірня якої жорстко встановлена на приводному валу, а зубчасте колесо вільно встановлене на вихідному валу, та виконання муфти фрикційною дисковою електромагнітною двосторонньою, забезпечує з'єднання ведучої зірочки при зміні її напрямку обертання весь час знаходитись в нормальному зачепленні з ланцюгом, оскільки передаточне число ланцюгової передачі дорівнює одиниці - технічна особливість рукавичних автоматів, половина зубів ведучої зірочки завжди знаходиться в зачепленні з ланцюгом, що забезпечує підвищення надійності та довговічності роботи привода рукавичного автомата. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить редуктор 1 з приводним 2, вихідним 3 валами та фрикційною дисковою електромагнітною двосторонньою муфтою 4, ланцюгову передачу з ланцюгом 5, ведучою 6 та веденою 7 зірочками, палець-водило 8, послідовно з'єднані між собою, два демпфіруючі елементи 9, 10, встановлені по різні боки пальця-водила 8, та в'язальну каретку 11, з'єднану з пальцем-водилом 8. Демпфіруючі елементи 9, 10 встановлені у в'язальну каретку 11, один кінець пальця-водила 8 з'єднаний з ланцюгом 5, а другий його кінець розташований між демпфіруючими елементами 9, 10. Ведуча зірочка 6 встановлена на вихідному валу 3. В'язальна каретка 11 за допомогою пальця-водила 8 та демпфіруючих елементів 9, 10 з'єднана з ланцюгом 5. Редуктор 1 містить циліндричну зубчасту передачу, шестірня 12 якої, жорстко з'єднана з приводним валом 2, а зубчасте колесо 13 вільно встановлене на вихідному валу 3. До складу редуктора також входять кінематично з'єднані між собою шестірня 14, жорстко встановлена на приводному валу 2, паразитна шестірня 15 та зубчасте колесо 16, вільно встановлене на вихідному валу 3. Фрикційна дискова електромагнітна двостороння муфта 4 встановлена між зубчастими колесами 13, 16 з можливістю послідовного з'єднання їх з вихідним валом 3. Привід рукавичного автомата працює таким чином. Рух від приводного вала 2 передається шестерням 12, 14, паразитній шестірні 15 та зубчастим колесам 13, 16. Зубчасті колеса 13, 16 вільно встановлені на вихідному валу 3 і з'єднуються з ним послідовно за допомогою фрикційної дискової електромагнітної двосторонньої муфти 4. Зубчасті колеса 13, 16 передають послідовно рух, в залежності від перемикання фрикційної дискової електромагнітної двосторонньої муфти 4 ведучій зірочці 6, що забезпечує зворотно-поступальний рух в'язальної каретки 11 за допомогою ланцюга 5 і пальця-водила 8, з'єднаного з ланцюгом 5. При проходженні в'язальною кареткою 11 деякого крайнього положення, обумовленого формою виробу, що виготовляється й закладений в програмі керування фрикційною дисковою електромагнітною двосторонньою муфтою 4, відбувається перемикання останньої і зміна напрямку руху в'язальної каретки 11. У момент перемикання фрикційної дискової електромагнітної двосторонньої муфти 4 виникає сила інерції, обумовлена сповільненням руху каретки 11 або її розгоном, що деформує один із пружних демпфіруючих елементів 9 або 10, залежно від напрямків руху в'язальної каретки. Деформація відповідного демпфіруючого елемента знижує динамічні навантаження, зумовлені інерційністю в'язальної каретки 11, що забезпечує підвищення довговічності роботи привода в'язальної каретки рукавичного автомата. Підвищенню довговічності роботи привода сприяє 1 UA 94303 U також надійність роботи ланцюгової передачі (протягом всього циклу роботи рукавичного автомата половина зубів ведучої зірочки завжди знаходиться в зачепленні з ланцюгом). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Привід рукавичного автомата, що містить редуктор з приводним і вихідним валами та муфтою, ланцюгову передачу, ведуча зірочка якої встановлена на вихідному валу, та в'язальну каретку, з'єднану з ланцюгом ланцюгової передачі, який відрізняється тим, що додатково оснащений циліндричною зубчастою передачею, шестірня якої жорстко встановлена на приводному валу, а зубчасте колесо вільно встановлене на вихідному валу, причому муфта виконана фрикційною дисковою електромагнітною двосторонньою. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
