Холодильник

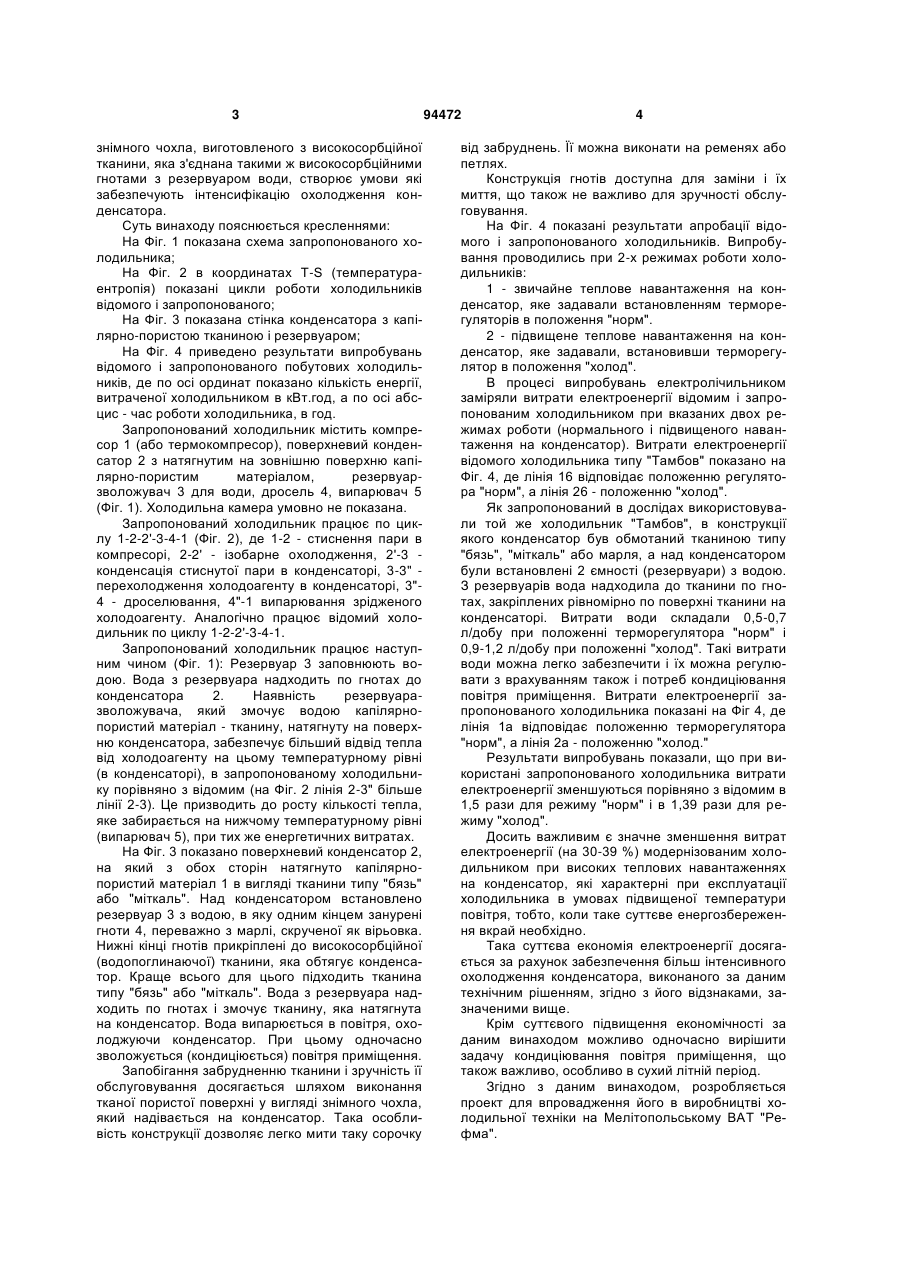

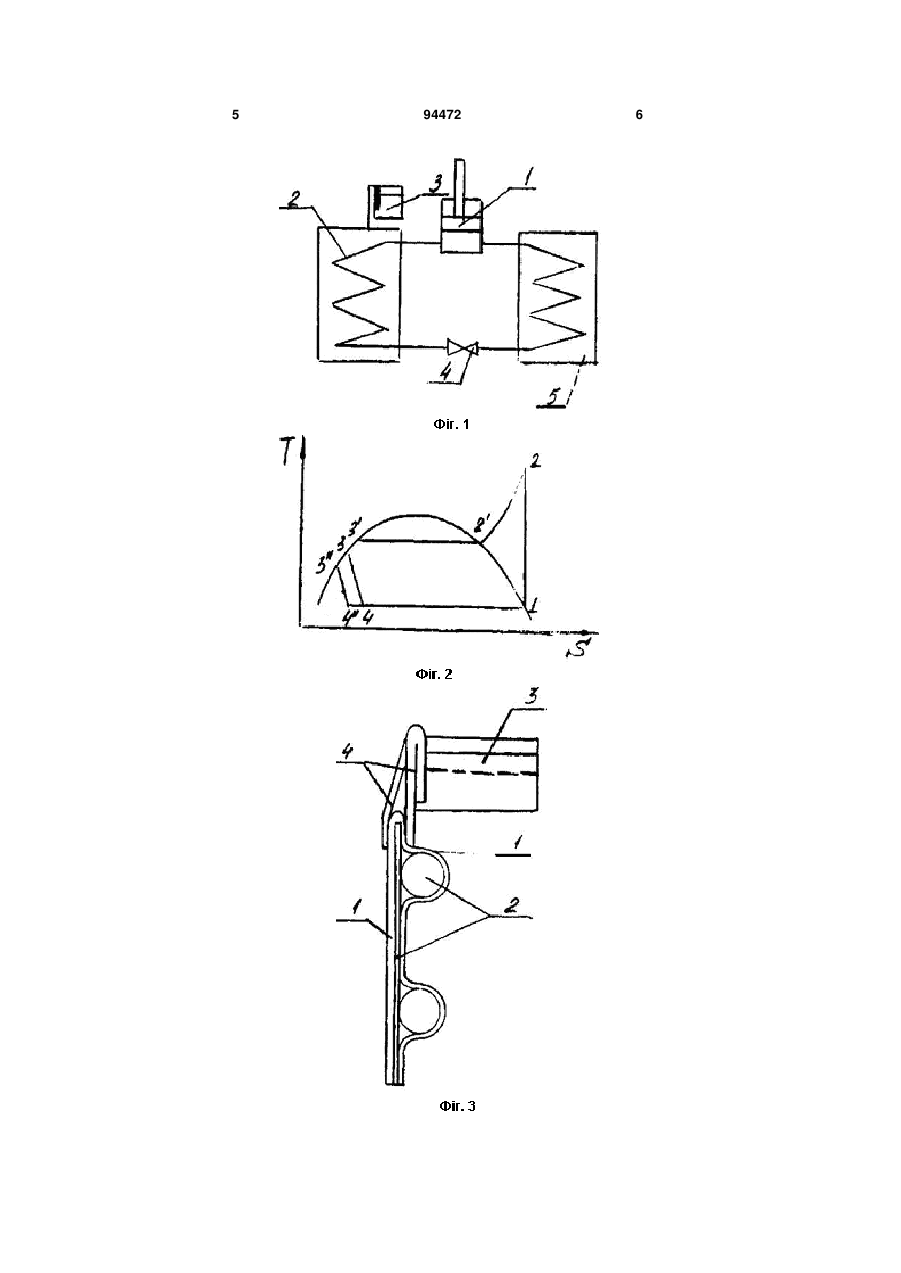

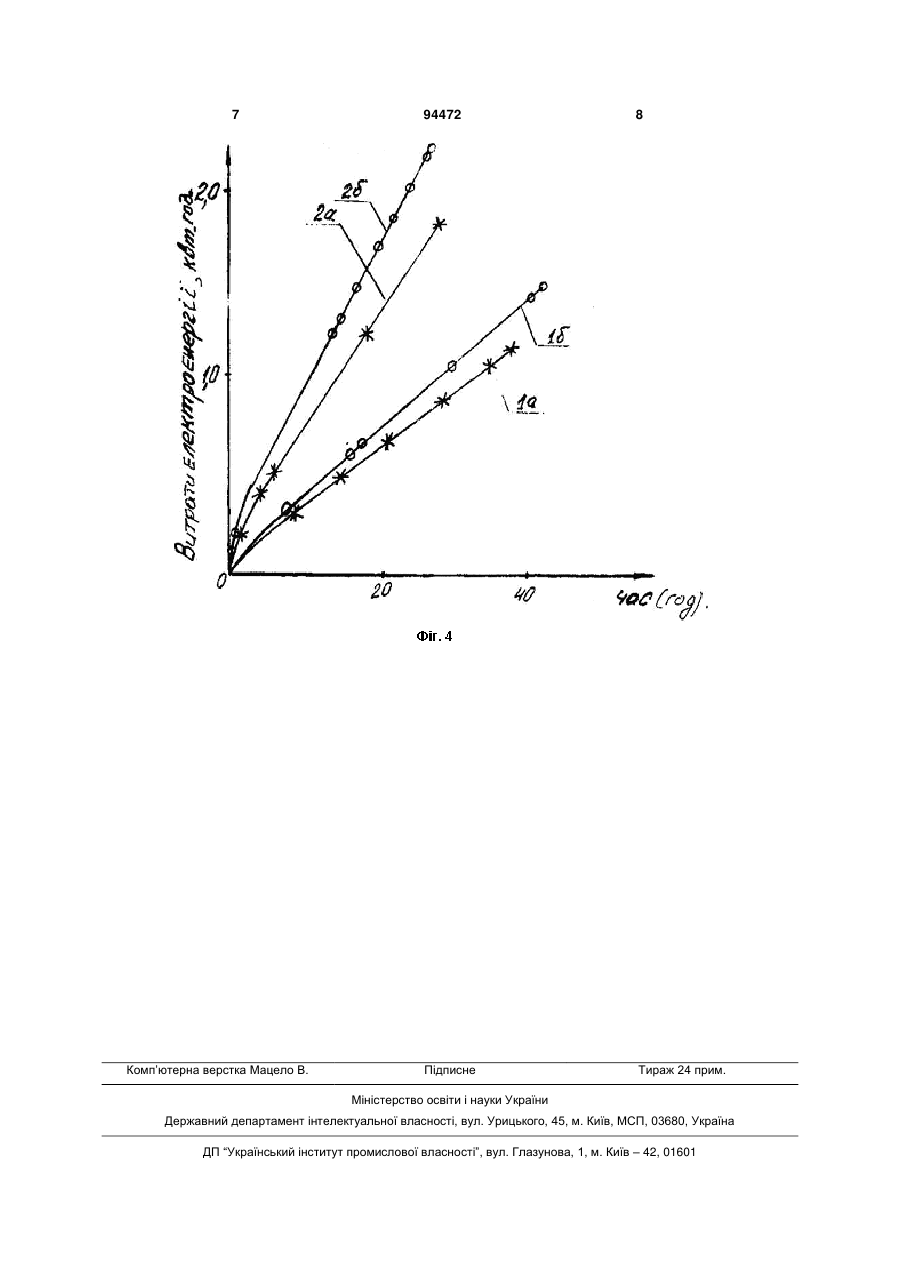

1. Холодильник, що містить холодильну камеру, компресор, дросель, випарювач, резервуар для води, конденсатор з капілярно-пористою поверхнею, з'єднаний з резервуаром, який відрізняється тим, що капілярно-пориста поверхня виконана з високосорбційної тканини типу "бязь" або "міткаль" 2. Холодильник за п. 1, який відрізняється тим, що капілярно-пориста поверхня виконана у вигляді знімного чохла, надітого на поверхню конденсатора, верхній рівень якого розміщений нижче рівня води в резервуарі. (19) (21) a200901235 (22) 16.02.2009 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) МИХАЙЛИК ВІКТОР ДМИТРОВИЧ, МИХАЙЛОВ ВАЛЕРІЙ БОРИСОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 866362 A1; 23.09.1981 SU 1145218 A1; 15.03.1985 CN 2909114 Y; 06.06.06.2007 GB 384319 A; 29.12.1932 RU 94026808 A1; 27.09.1996 3 знімного чохла, виготовленого з високосорбційної тканини, яка з'єднана такими ж високосорбційними гнотами з резервуаром води, створює умови які забезпечують інтенсифікацію охолодження конденсатора. Суть винаходу пояснюється кресленнями: На Фіг. 1 показана схема запропонованого холодильника; На Фіг. 2 в координатах T-S (температураентропія) показані цикли роботи холодильників відомого і запропонованого; На Фіг. 3 показана стінка конденсатора з капілярно-пористою тканиною і резервуаром; На Фіг. 4 приведено результати випробувань відомого і запропонованого побутових холодильників, де по осі ординат показано кількість енергії, витраченої холодильником в кВт.год, а по осі абсцис - час роботи холодильника, в год. Запропонований холодильник містить компресор 1 (або термокомпресор), поверхневий конденсатор 2 з натягнутим на зовнішню поверхню капілярно-пористим матеріалом, резервуарзволожувач 3 для води, дросель 4, випарювач 5 (Фіг. 1). Холодильна камера умовно не показана. Запропонований холодильник працює по циклу 1-2-2'-3-4-1 (Фіг. 2), де 1-2 - стиснення пари в компресорі, 2-2' - ізобарне охолодження, 2'-3 конденсація стиснутої пари в конденсаторі, 3-3" перехолодження холодоагенту в конденсаторі, 3"4 - дроселювання, 4"-1 випарювання зрідженого холодоагенту. Аналогічно працює відомий холодильник по циклу 1-2-2'-3-4-1. Запропонований холодильник працює наступним чином (Фіг. 1): Резервуар 3 заповнюють водою. Вода з резервуара надходить по гнотах до конденсатора 2. Наявність резервуаразволожувача, який змочує водою капілярнопористий матеріал - тканину, натягнуту на поверхню конденсатора, забезпечує більший відвід тепла від холодоагенту на цьому температурному рівні (в конденсаторі), в запропонованому холодильнику порівняно з відомим (на Фіг. 2 лінія 2-3" більше лінії 2-3). Це призводить до росту кількості тепла, яке забирається на нижчому температурному рівні (випарювач 5), при тих же енергетичних витратах. На Фіг. 3 показано поверхневий конденсатор 2, на який з обох сторін натягнуто капілярнопористий матеріал 1 в вигляді тканини типу "бязь" або "міткаль". Над конденсатором встановлено резервуар 3 з водою, в яку одним кінцем занурені гноти 4, переважно з марлі, скрученої як вірьовка. Нижні кінці гнотів прикріплені до високосорбційної (водопоглинаючої) тканини, яка обтягує конденсатор. Краще всього для цього підходить тканина типу "бязь" або "міткаль". Вода з резервуара надходить по гнотах і змочує тканину, яка натягнута на конденсатор. Вода випарюється в повітря, охолоджуючи конденсатор. При цьому одночасно зволожується (кондиціюється) повітря приміщення. Запобігання забрудненню тканини і зручність її обслуговування досягається шляхом виконання тканої пористої поверхні у вигляді знімного чохла, який надівається на конденсатор. Така особливість конструкції дозволяє легко мити таку сорочку 94472 4 від забруднень. Її можна виконати на ременях або петлях. Конструкція гнотів доступна для заміни і їх миття, що також не важливо для зручності обслуговування. На Фіг. 4 показані результати апробації відомого і запропонованого холодильників. Випробування проводились при 2-х режимах роботи холодильників: 1 - звичайне теплове навантаження на конденсатор, яке задавали встановленням терморегуляторів в положення "норм". 2 - підвищене теплове навантаження на конденсатор, яке задавали, встановивши терморегулятор в положення "холод". В процесі випробувань електролічильником заміряли витрати електроенергії відомим і запропонованим холодильником при вказаних двох режимах роботи (нормального і підвищеного навантаження на конденсатор). Витрати електроенергії відомого холодильника типу "Тамбов" показано на Фіг. 4, де лінія 16 відповідає положенню регулятора "норм", а лінія 26 - положенню "холод". Як запропонований в дослідах використовували той же холодильник "Тамбов", в конструкції якого конденсатор був обмотаний тканиною типу "бязь", "міткаль" або марля, а над конденсатором були встановлені 2 ємності (резервуари) з водою. З резервуарів вода надходила до тканини по гнотах, закріплених рівномірно по поверхні тканини на конденсаторі. Витрати води складали 0,5-0,7 л/добу при положенні терморегулятора "норм" і 0,9-1,2 л/добу при положенні "холод". Такі витрати води можна легко забезпечити і їх можна регулювати з врахуванням також і потреб кондиціювання повітря приміщення. Витрати електроенергії запропонованого холодильника показані на Фіг 4, де лінія 1а відповідає положенню терморегулятора "норм", а лінія 2а - положенню "холод." Результати випробувань показали, що при використані запропонованого холодильника витрати електроенергії зменшуються порівняно з відомим в 1,5 рази для режиму "норм" і в 1,39 рази для режиму "холод". Досить важливим є значне зменшення витрат електроенергії (на 30-39 %) модернізованим холодильником при високих теплових навантаженнях на конденсатор, які характерні при експлуатації холодильника в умовах підвищеної температури повітря, тобто, коли таке суттєве енергозбереження вкрай необхідно. Така суттєва економія електроенергії досягається за рахунок забезпечення більш інтенсивного охолодження конденсатора, виконаного за даним технічним рішенням, згідно з його відзнаками, зазначеними вище. Крім суттєвого підвищення економічності за даним винаходом можливо одночасно вирішити задачу кондиціювання повітря приміщення, що також важливо, особливо в сухий літній період. Згідно з даним винаходом, розробляється проект для впровадження його в виробництві холодильної техніки на Мелітопольському ВАТ "Рефма". 5 94472 6 7 Комп’ютерна верстка Мацело В. 94472 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
