Автоклав

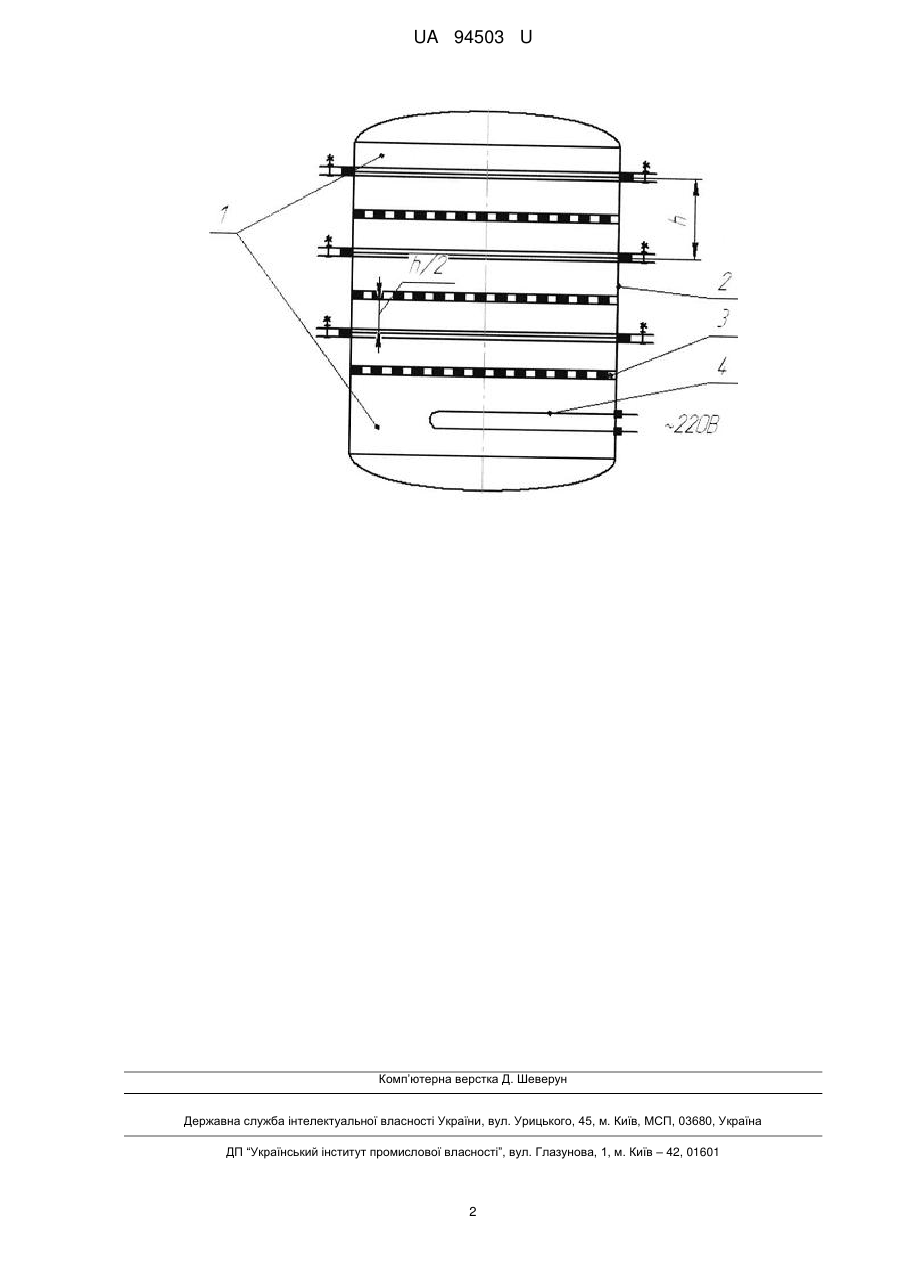

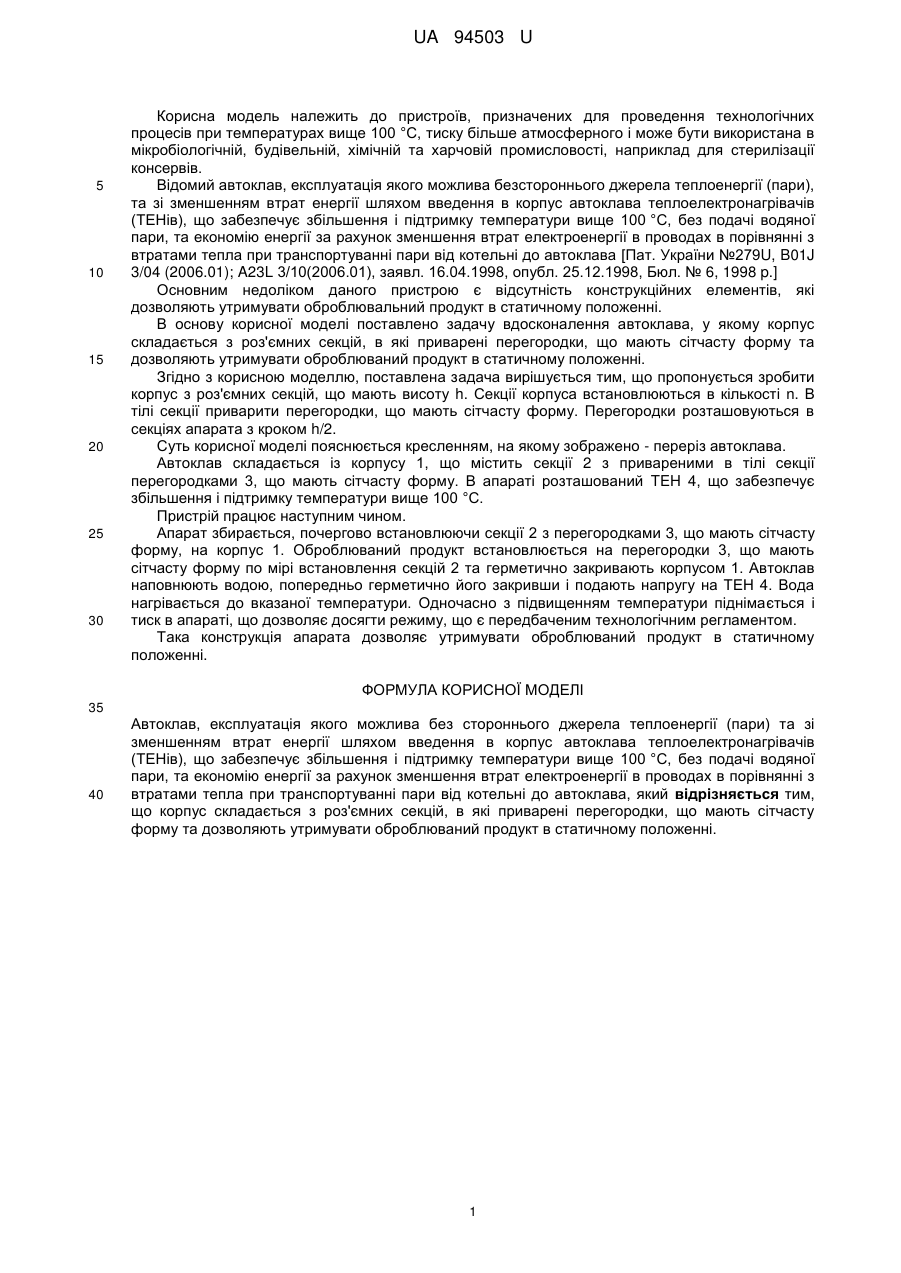

Реферат: Автоклав, в якому шляхом введення в корпус автоклава теплоелектронагрівачів (ТЕНів) забезпечується збільшення і підтримка температури вище 100 °C, без подачі водяної пари. Корпус складається з роз'ємних секцій, в які приварені перегородки, що мають сітчасту форму. UA 94503 U (54) АВТОКЛАВ UA 94503 U UA 94503 U 5 10 15 20 25 30 Корисна модель належить до пристроїв, призначених для проведення технологічних процесів при температурах вище 100 °C, тиску більше атмосферного і може бути використана в мікробіологічній, будівельній, хімічній та харчовій промисловості, наприклад для стерилізації консервів. Відомий автоклав, експлуатація якого можлива безстороннього джерела теплоенергії (пари), та зі зменшенням втрат енергії шляхом введення в корпус автоклава теплоелектронагрівачів (ТЕНів), що забезпечує збільшення і підтримку температури вище 100 °C, без подачі водяної пари, та економію енергії за рахунок зменшення втрат електроенергії в проводах в порівнянні з втратами тепла при транспортуванні пари від котельні до автоклава [Пат. України №279U, B01J 3/04 (2006.01); A23L 3/10(2006.01), заявл. 16.04.1998, опубл. 25.12.1998, Бюл. № 6, 1998 p.] Основним недоліком даного пристрою є відсутність конструкційних елементів, які дозволяють утримувати оброблювальний продукт в статичному положенні. В основу корисної моделі поставлено задачу вдосконалення автоклава, у якому корпус складається з роз'ємних секцій, в які приварені перегородки, що мають сітчасту форму та дозволяють утримувати оброблюваний продукт в статичному положенні. Згідно з корисною моделлю, поставлена задача вирішується тим, що пропонується зробити корпус з роз'ємних секцій, що мають висоту h. Секції корпуса встановлюються в кількості n. В тілі секції приварити перегородки, що мають сітчасту форму. Перегородки розташовуються в секціях апарата з кроком h/2. Суть корисної моделі пояснюється кресленням, на якому зображено - переріз автоклава. Автоклав складається із корпусу 1, що містить секції 2 з привареними в тілі секції перегородками 3, що мають сітчасту форму. В апараті розташований TEH 4, що забезпечує збільшення і підтримку температури вище 100 °C. Пристрій працює наступним чином. Апарат збирається, почергово встановлюючи секції 2 з перегородками 3, що мають сітчасту форму, на корпус 1. Оброблюваний продукт встановлюється на перегородки 3, що мають сітчасту форму по мірі встановлення секцій 2 та герметично закривають корпусом 1. Автоклав наповнюють водою, попередньо герметично його закривши і подають напругу на ТЕН 4. Вода нагрівається до вказаної температури. Одночасно з підвищенням температури піднімається і тиск в апараті, що дозволяє досягти режиму, що є передбаченим технологічним регламентом. Така конструкція апарата дозволяє утримувати оброблюваний продукт в статичному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Автоклав, експлуатація якого можлива без стороннього джерела теплоенергії (пари) та зі зменшенням втрат енергії шляхом введення в корпус автоклава теплоелектронагрівачів (ТЕНів), що забезпечує збільшення і підтримку температури вище 100 °C, без подачі водяної пари, та економію енергії за рахунок зменшення втрат електроенергії в проводах в порівнянні з втратами тепла при транспортуванні пари від котельні до автоклава, який відрізняється тим, що корпус складається з роз'ємних секцій, в які приварені перегородки, що мають сітчасту форму та дозволяють утримувати оброблюваний продукт в статичному положенні. 1 UA 94503 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
