Пульпоуловлювач вертикальний

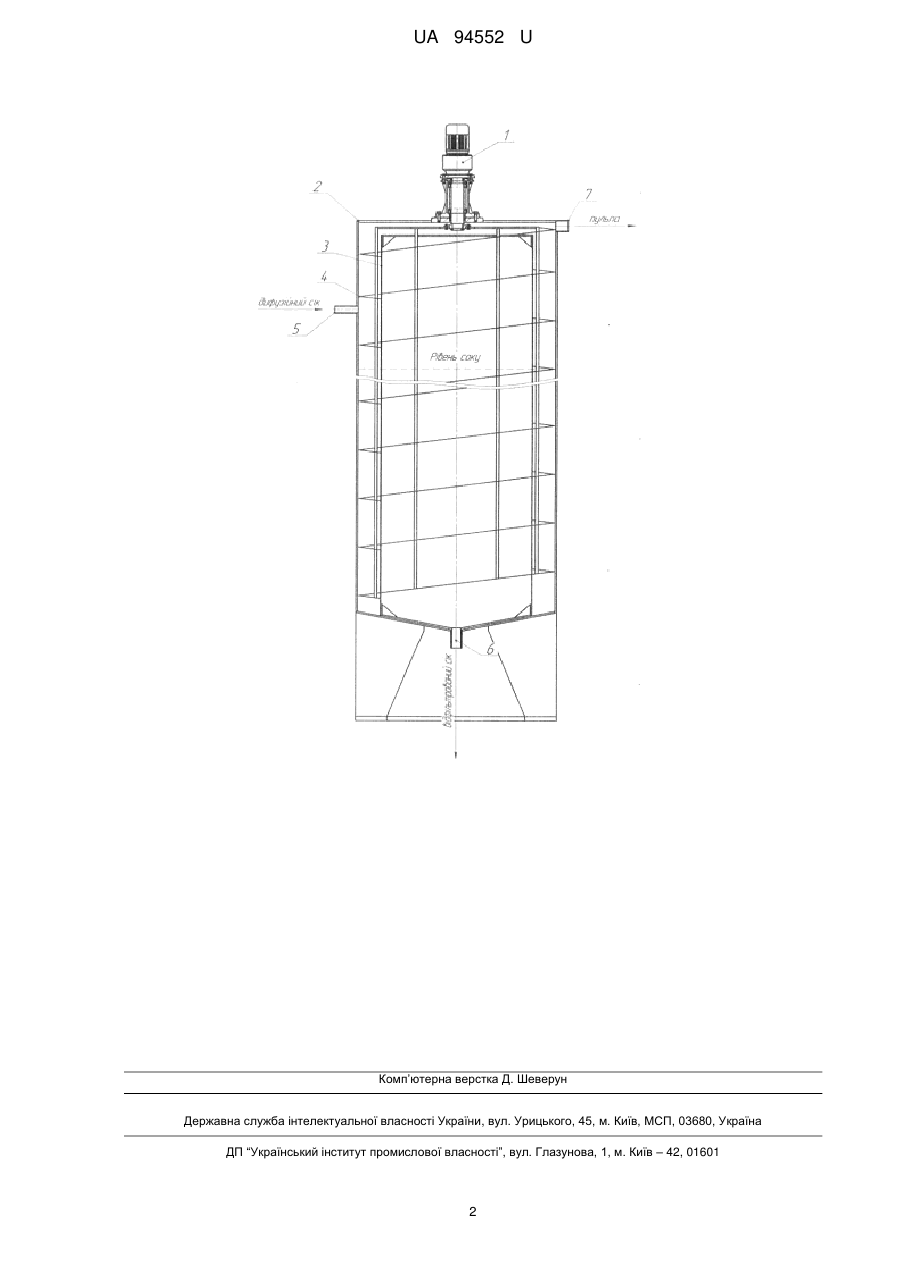

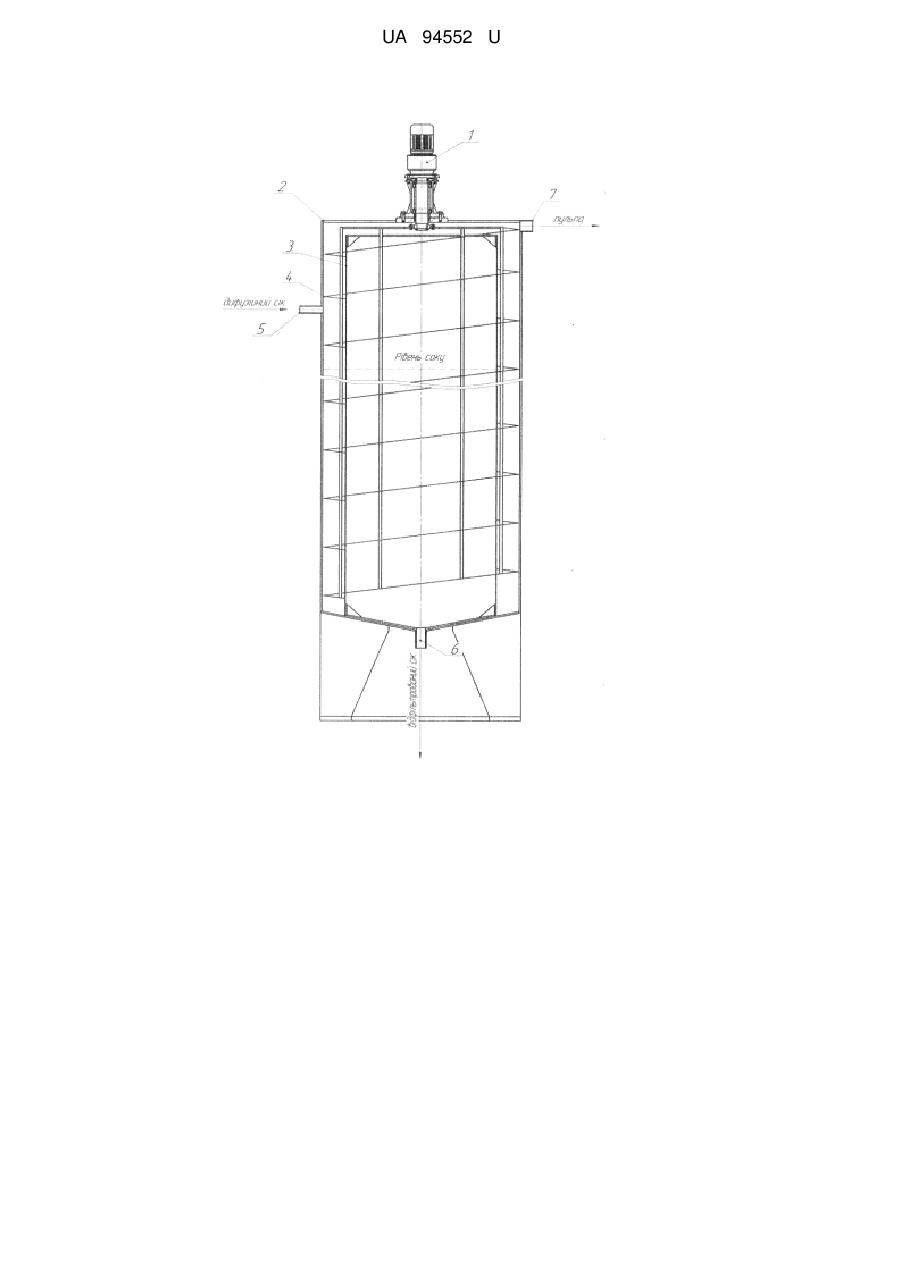

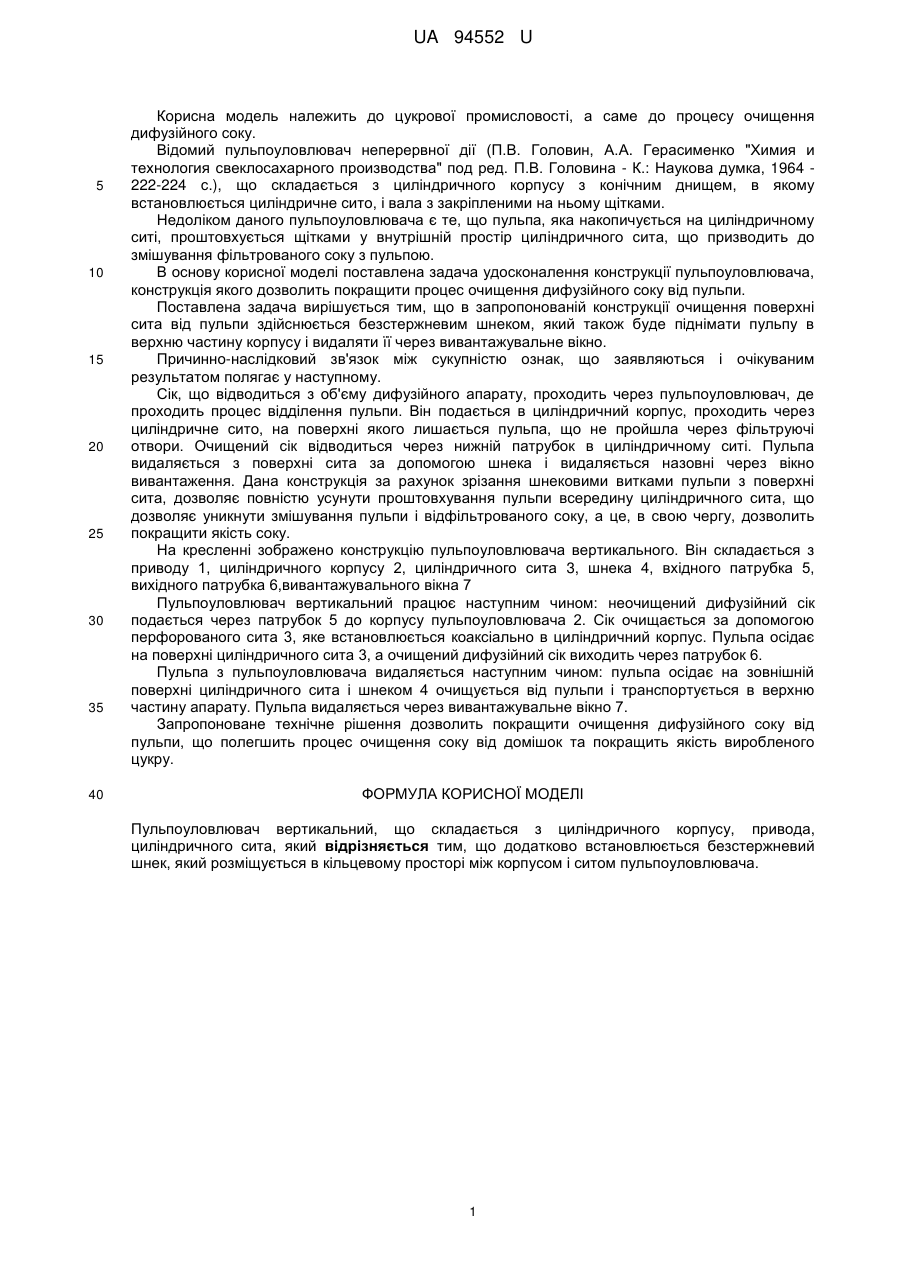

Реферат: UA 94552 U UA 94552 U 5 10 15 20 25 30 35 40 Корисна модель належить до цукрової промисловості, а саме до процесу очищення дифузійного соку. Відомий пульпоуловлювач неперервної дії (П.В. Головин, А.А. Герасименко "Химия и технология свеклосахарного производства" под ред. П.В. Головина - К.: Наукова думка, 1964 222-224 с.), що складається з циліндричного корпусу з конічним днищем, в якому встановлюється циліндричне сито, і вала з закріпленими на ньому щітками. Недоліком даного пульпоуловлювача є те, що пульпа, яка накопичується на циліндричному ситі, проштовхується щітками у внутрішній простір циліндричного сита, що призводить до змішування фільтрованого соку з пульпою. В основу корисної моделі поставлена задача удосконалення конструкції пульпоуловлювача, конструкція якого дозволить покращити процес очищення дифузійного соку від пульпи. Поставлена задача вирішується тим, що в запропонованій конструкції очищення поверхні сита від пульпи здійснюється безстержневим шнеком, який також буде піднімати пульпу в верхню частину корпусу і видаляти її через вивантажувальне вікно. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються і очікуваним результатом полягає у наступному. Сік, що відводиться з об'єму дифузійного апарату, проходить через пульпоуловлювач, де проходить процес відділення пульпи. Він подається в циліндричний корпус, проходить через циліндричне сито, на поверхні якого лишається пульпа, що не пройшла через фільтруючі отвори. Очищений сік відводиться через нижній патрубок в циліндричному ситі. Пульпа видаляється з поверхні сита за допомогою шнека і видаляється назовні через вікно вивантаження. Дана конструкція за рахунок зрізання шнековими витками пульпи з поверхні сита, дозволяє повністю усунути проштовхування пульпи всередину циліндричного сита, що дозволяє уникнути змішування пульпи і відфільтрованого соку, а це, в свою чергу, дозволить покращити якість соку. На кресленні зображено конструкцію пульпоуловлювача вертикального. Він складається з приводу 1, циліндричного корпусу 2, циліндричного сита 3, шнека 4, вхідного патрубка 5, вихідного патрубка 6,вивантажувального вікна 7 Пульпоуловлювач вертикальний працює наступним чином: неочищений дифузійний сік подається через патрубок 5 до корпусу пульпоуловлювача 2. Сік очищається за допомогою перфорованого сита 3, яке встановлюється коаксіально в циліндричний корпус. Пульпа осідає на поверхні циліндричного сита 3, а очищений дифузійний сік виходить через патрубок 6. Пульпа з пульпоуловлювача видаляється наступним чином: пульпа осідає на зовнішній поверхні циліндричного сита і шнеком 4 очищується від пульпи і транспортується в верхню частину апарату. Пульпа видаляється через вивантажувальне вікно 7. Запропоноване технічне рішення дозволить покращити очищення дифузійного соку від пульпи, що полегшить процес очищення соку від домішок та покращить якість виробленого цукру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пульпоуловлювач вертикальний, що складається з циліндричного корпусу, привода, циліндричного сита, який відрізняється тим, що додатково встановлюється безстержневий шнек, який розміщується в кільцевому просторі між корпусом і ситом пульпоуловлювача. 1 UA 94552 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
