Опора ковзання прокатного ролика

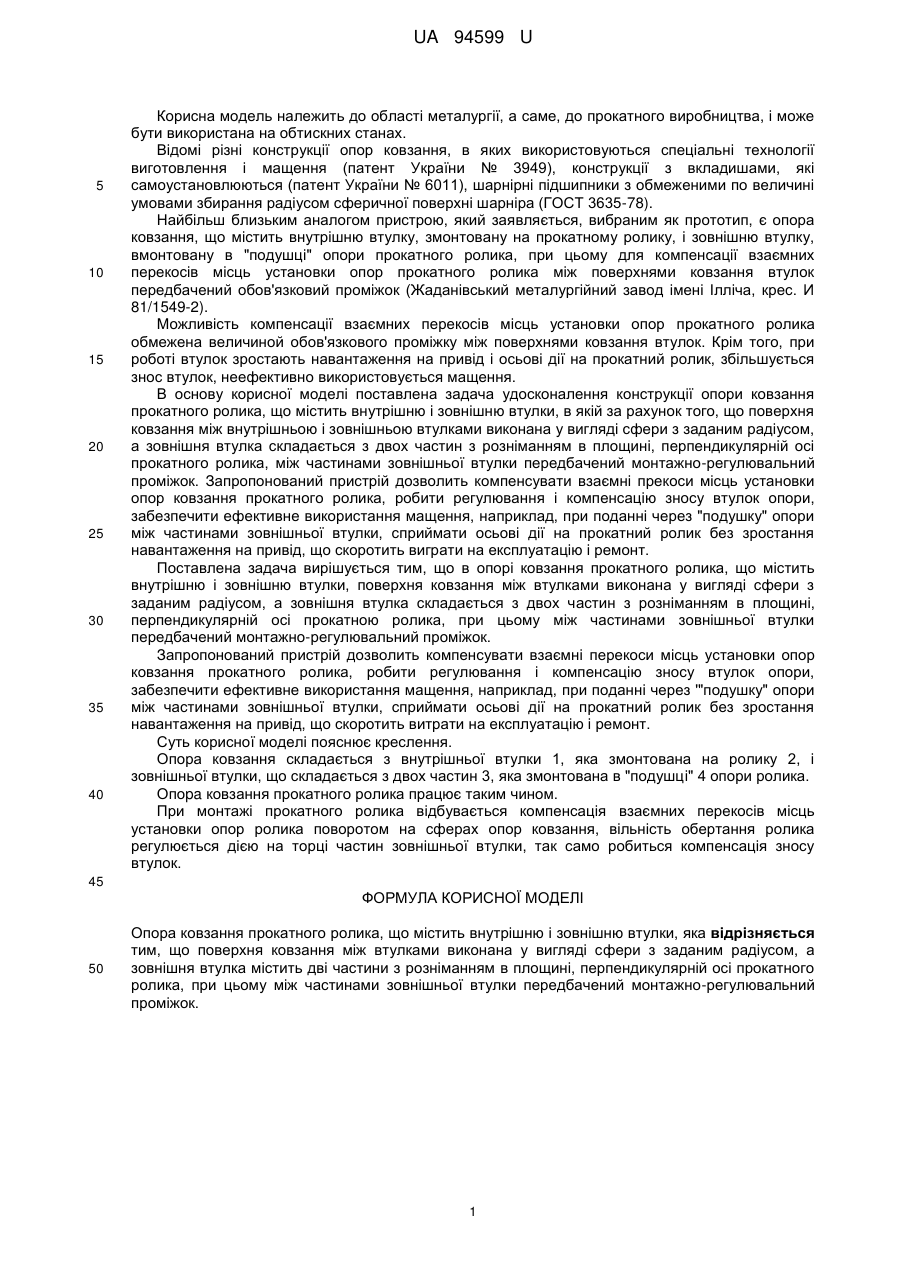

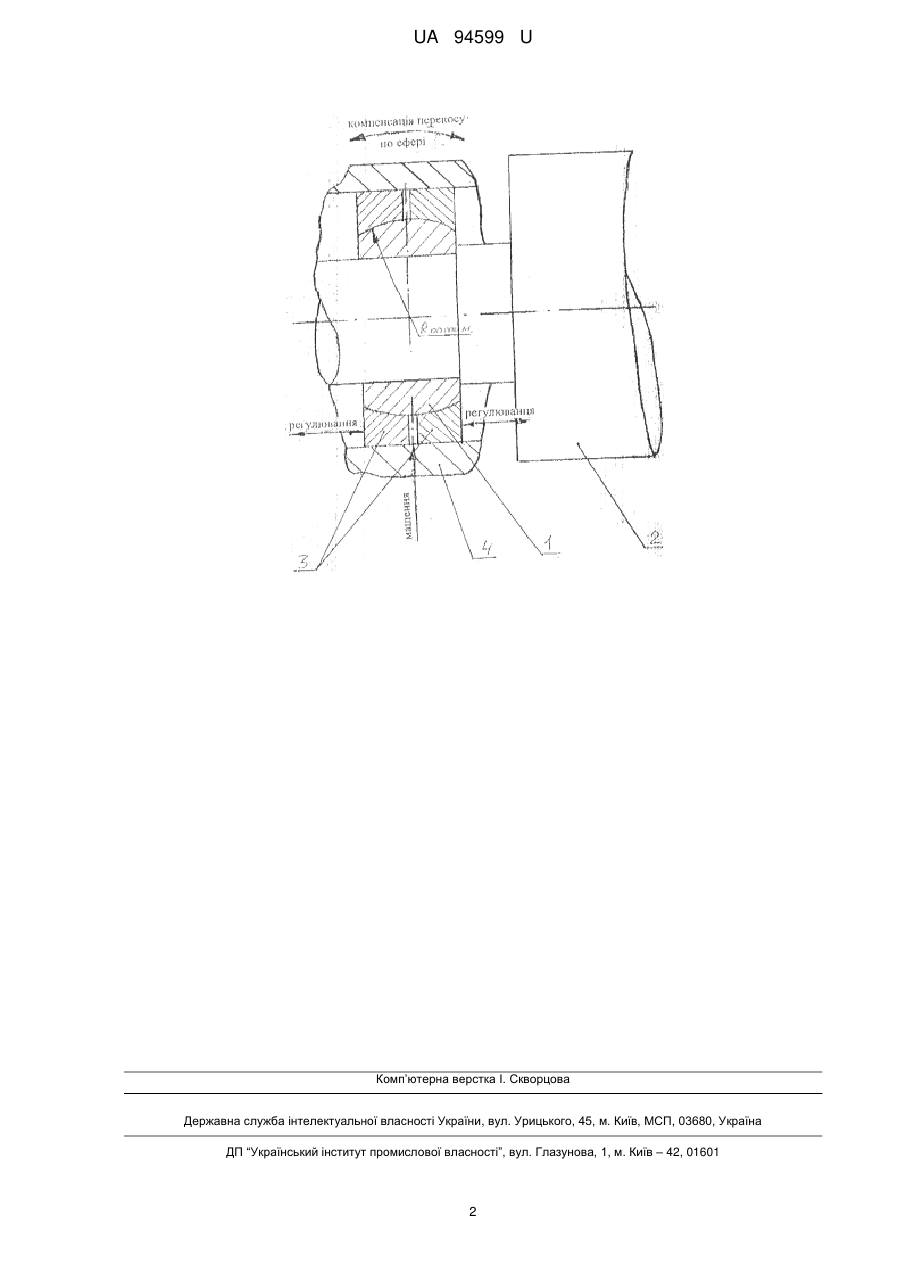

Реферат: Опора ковзання прокатного ролика, що містить внутрішню і зовнішню втулки. Поверхня ковзання між втулками виконана у вигляді сфери з заданим радіусом, а зовнішня втулка містить дві частини з розніманням в площині, перпендикулярній осі прокатного ролика. Між частинами зовнішньої втулки передбачений монтажно-регулювальний проміжок. UA 94599 U (54) ОПОРА КОВЗАННЯ ПРОКАТНОГО РОЛИКА UA 94599 U UA 94599 U 5 10 15 20 25 30 35 40 Корисна модель належить до області металургії, а саме, до прокатного виробництва, і може бути використана на обтискних станах. Відомі різні конструкції опор ковзання, в яких використовуються спеціальні технології виготовлення і мащення (патент України № 3949), конструкції з вкладишами, які самоустановлюються (патент України № 6011), шарнірні підшипники з обмеженими по величині умовами збирання радіусом сферичної поверхні шарніра (ГОСТ 3635-78). Найбільш близьким аналогом пристрою, який заявляється, вибраним як прототип, є опора ковзання, що містить внутрішню втулку, змонтовану на прокатному ролику, і зовнішню втулку, вмонтовану в "подушці" опори прокатного ролика, при цьому для компенсації взаємних перекосів місць установки опор прокатного ролика між поверхнями ковзання втулок передбачений обов'язковий проміжок (Жаданівський металургійний завод імені Ілліча, крес. И 81/1549-2). Можливість компенсації взаємних перекосів місць установки опор прокатного ролика обмежена величиной обов'язкового проміжку між поверхнями ковзання втулок. Крім того, при роботі втулок зростають навантаження на привід і осьові дії на прокатний ролик, збільшується знос втулок, неефективно використовується мащення. В основу корисної моделі поставлена задача удосконалення конструкції опори ковзання прокатного ролика, що містить внутрішню і зовнішню втулки, в якій за рахунок того, що поверхня ковзання між внутрішньою і зовнішньою втулками виконана у вигляді сфери з заданим радіусом, а зовнішня втулка складається з двох частин з розніманням в площині, перпендикулярній осі прокатного ролика, між частинами зовнішньої втулки передбачений монтажно-регулювальний проміжок. Запропонований пристрій дозволить компенсувати взаємні прекоси місць установки опор ковзання прокатного ролика, робити регулювання і компенсацію зносу втулок опори, забезпечити ефективне використання мащення, наприклад, при поданні через "подушку" опори між частинами зовнішньої втулки, сприймати осьові дії на прокатний ролик без зростання навантаження на привід, що скоротить виграти на експлуатацію і ремонт. Поставлена задача вирішується тим, що в опорі ковзання прокатного ролика, що містить внутрішню і зовнішню втулки, поверхня ковзання між втулками виконана у вигляді сфери з заданим радіусом, а зовнішня втулка складається з двох частин з розніманням в площині, перпендикулярній осі прокатною ролика, при цьому між частинами зовнішньої втулки передбачений монтажно-регулювальний проміжок. Запропонований пристрій дозволить компенсувати взаємні перекоси місць установки опор ковзання прокатного ролика, робити регулювання і компенсацію зносу втулок опори, забезпечити ефективне використання мащення, наприклад, при поданні через '"подушку" опори між частинами зовнішньої втулки, сприймати осьові дії на прокатний ролик без зростання навантаження на привід, що скоротить витрати на експлуатацію і ремонт. Суть корисної моделі пояснює креслення. Опора ковзання складається з внутрішньої втулки 1, яка змонтована на ролику 2, і зовнішньої втулки, що складається з двох частин 3, яка змонтована в "подушці" 4 опори ролика. Опоpa ковзання прокатного ролика працює таким чином. При монтажі прокатного ролика відбувається компенсація взаємних перекосів місць установки опор ролика поворотом на сферах опор ковзання, вільність обертання ролика регулюється дією на торці частин зовнішньої втулки, так само робиться компенсація зносу втулок. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Опора ковзання прокатного ролика, що містить внутрішню і зовнішню втулки, яка відрізняється тим, що поверхня ковзання між втулками виконана у вигляді сфери з заданим радіусом, а зовнішня втулка містить дві частини з розніманням в площині, перпендикулярній осі прокатного ролика, при цьому між частинами зовнішньої втулки передбачений монтажно-регулювальний проміжок. 1 UA 94599 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 016012
