Стрічкова пилка
Номер патенту: 94881
Опубліковано: 10.12.2014
Формула / Реферат
Стрічкова пилка, що має корпус і зуби, яка відрізняється тим, що ширина частини зубів зменшується до їх вершини.
Текст

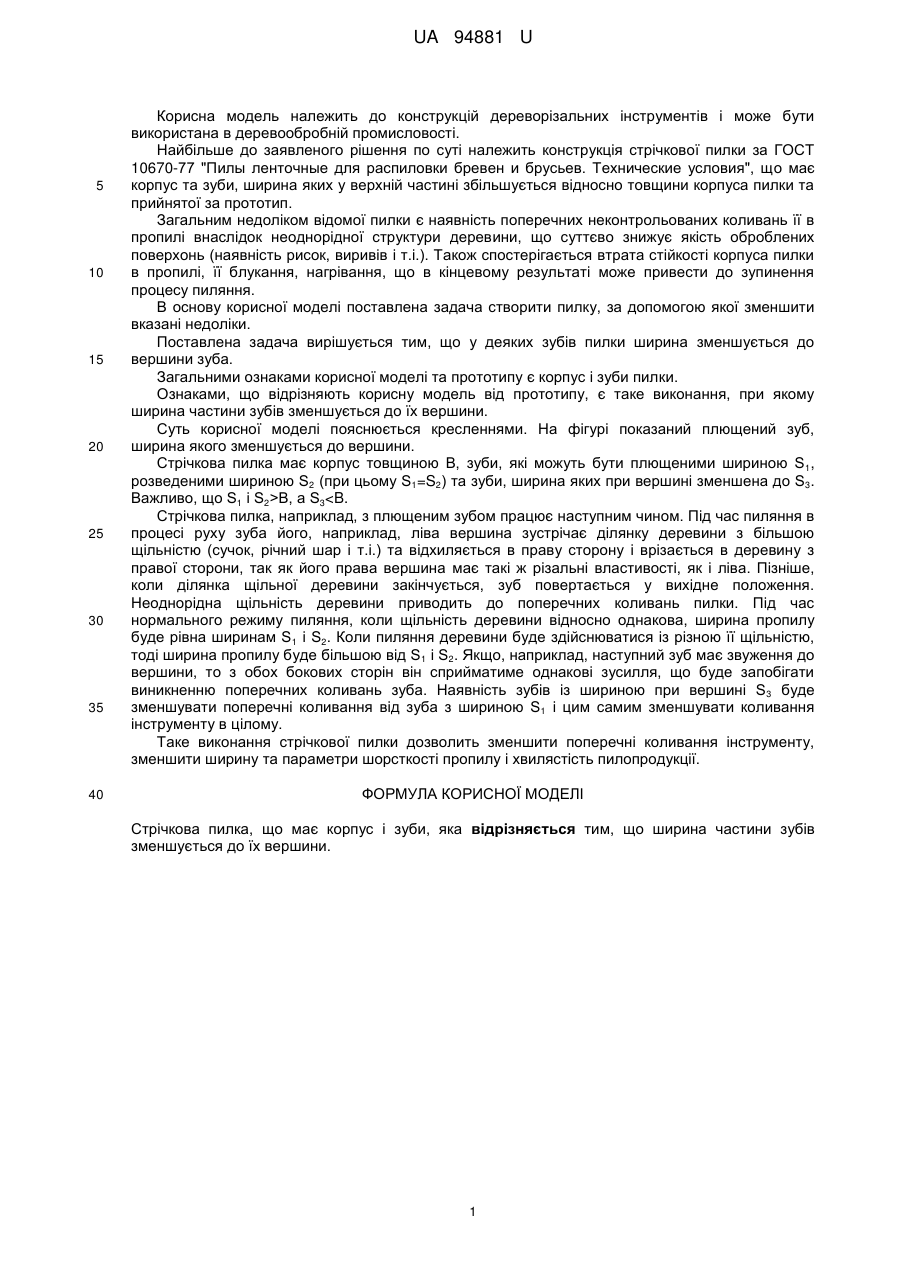

Реферат: Стрічкова пилка має корпус і зуби. Ширина частини зубів зменшується до їх вершини. UA 94881 U (12) UA 94881 U UA 94881 U 5 10 15 20 25 30 35 40 Корисна модель належить до конструкцій дереворізальних інструментів і може бути використана в деревообробній промисловості. Найбільше до заявленого рішення по суті належить конструкція стрічкової пилки за ГОСТ 10670-77 "Пилы ленточные для распиловки бревен и брусьев. Технические условия", що має корпус та зуби, ширина яких у верхній частині збільшується відносно товщини корпуса пилки та прийнятої за прототип. Загальним недоліком відомої пилки є наявність поперечних неконтрольованих коливань її в пропилі внаслідок неоднорідної структури деревини, що суттєво знижує якість оброблених поверхонь (наявність рисок, виривів і т.і.). Також спостерігається втрата стійкості корпуса пилки в пропилі, її блукання, нагрівання, що в кінцевому результаті може привести до зупинення процесу пиляння. В основу корисної моделі поставлена задача створити пилку, за допомогою якої зменшити вказані недоліки. Поставлена задача вирішується тим, що у деяких зубів пилки ширина зменшується до вершини зуба. Загальними ознаками корисної моделі та прототипу є корпус і зуби пилки. Ознаками, що відрізняють корисну модель від прототипу, є таке виконання, при якому ширина частини зубів зменшується до їх вершини. Суть корисної моделі пояснюється кресленнями. На фігурі показаний плющений зуб, ширина якого зменшується до вершини. Стрічкова пилка має корпус товщиною В, зуби, які можуть бути плющеними шириною S 1, розведеними шириною S2 (при цьому S1=S2) та зуби, ширина яких при вершині зменшена до S3. Важливо, що S1 і S2>В, а S3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B27B 33/00
