Стрічковий конвеєр

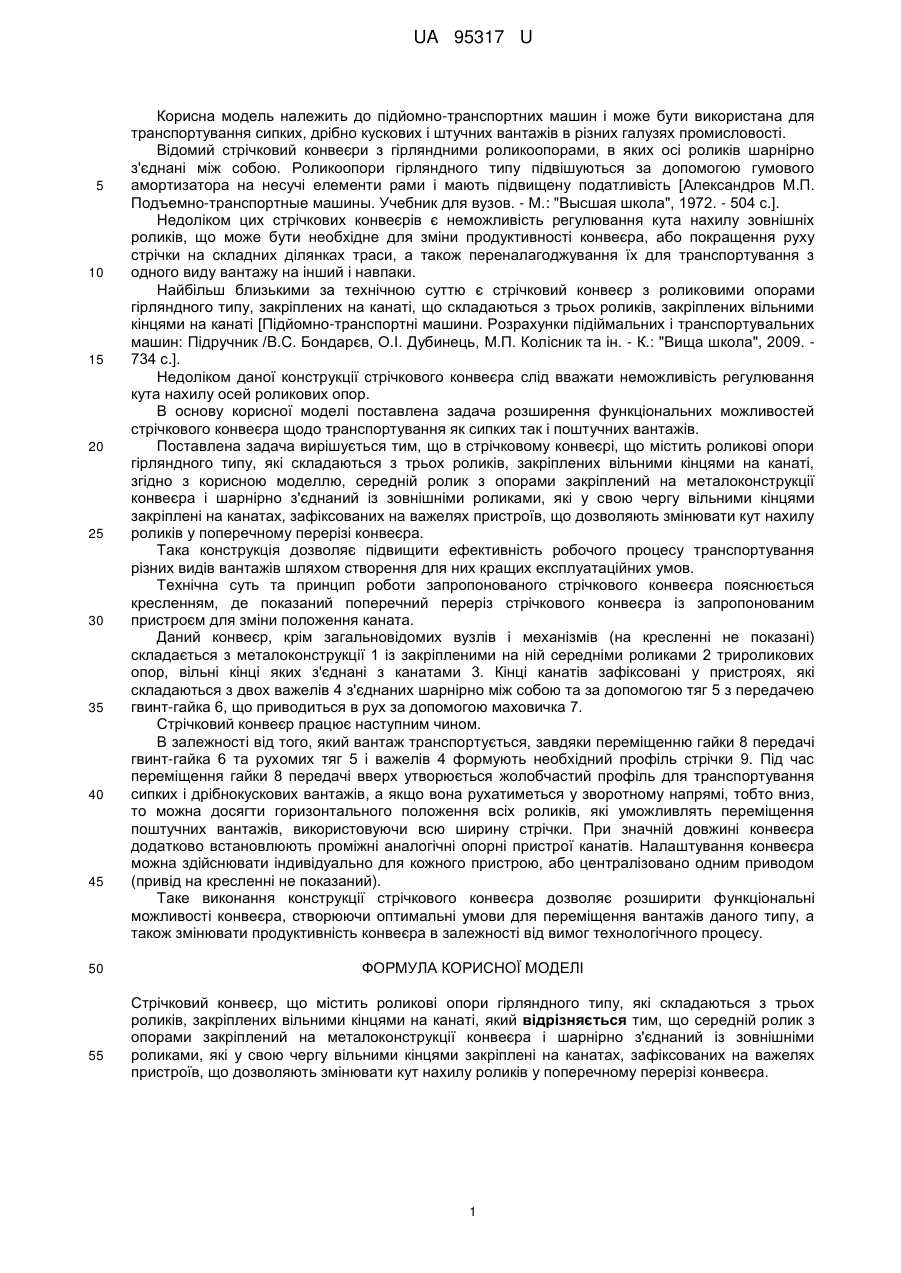

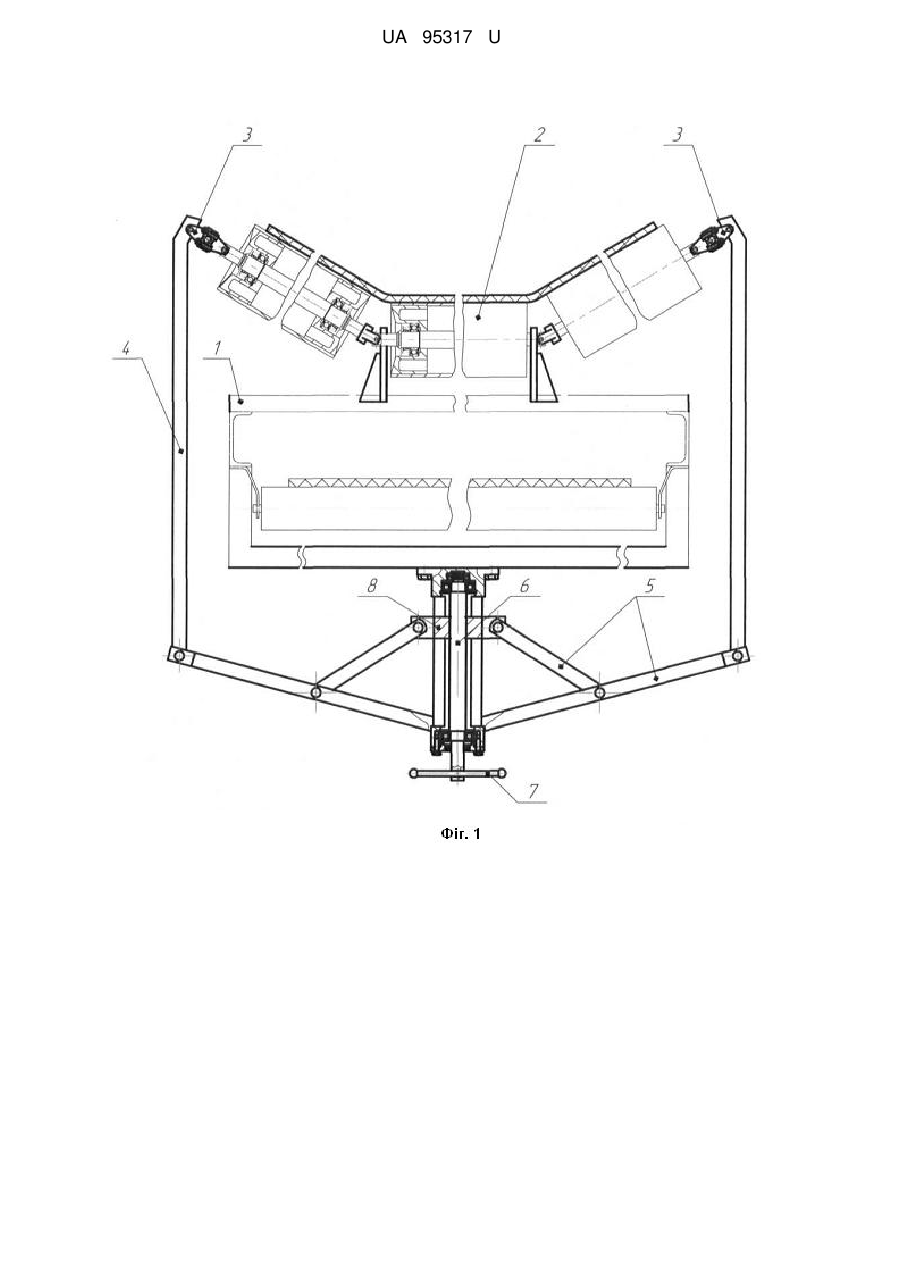

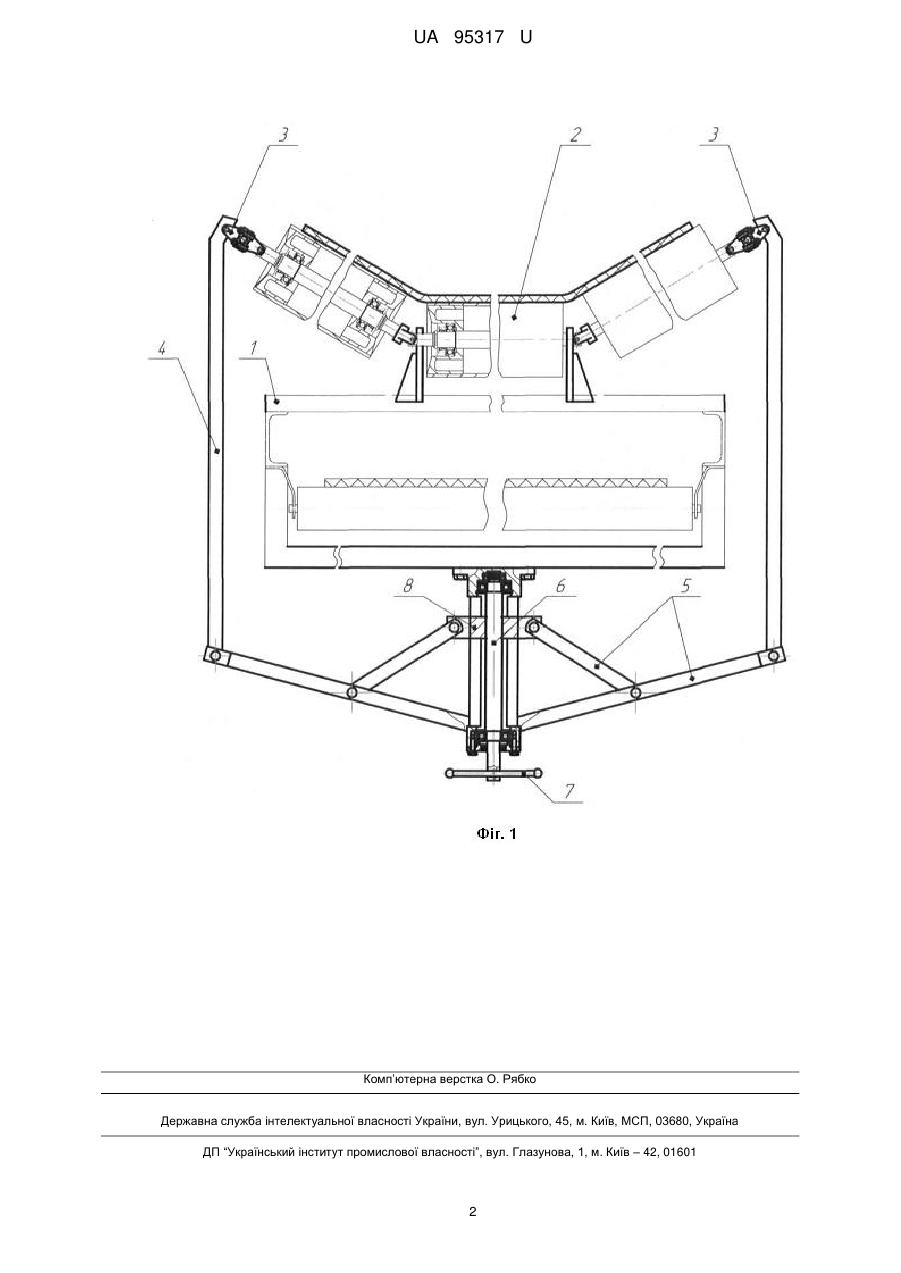

Реферат: Стрічковий конвеєр містить роликові опори гірляндного типу, які складаються з трьох роликів, закріплених вільними кінцями на канаті. Середній ролик з опорами закріплений на металоконструкції конвеєра і шарнірно з'єднаний із зовнішніми роликами, які у свою чергу вільними кінцями закріплені на канатах, зафіксованих на важелях пристроїв, що дозволяють змінювати кут нахилу роликів у поперечному перерізі конвеєра. UA 95317 U (12) UA 95317 U UA 95317 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортних машин і може бути використана для транспортування сипких, дрібно кускових і штучних вантажів в різних галузях промисловості. Відомий стрічковий конвеєри з гірляндними роликоопорами, в яких осі роликів шарнірно з'єднані між собою. Роликоопори гірляндного типу підвішуються за допомогою гумового амортизатора на несучі елементи рами і мають підвищену податливість [Александров М.П. Подъемно-транспортные машины. Учебник для вузов. - М.: "Высшая школа", 1972. - 504 с.]. Недоліком цих стрічкових конвеєрів є неможливість регулювання кута нахилу зовнішніх роликів, що може бути необхідне для зміни продуктивності конвеєра, або покращення руху стрічки на складних ділянках траси, а також переналагоджування їх для транспортування з одного виду вантажу на інший і навпаки. Найбільш близькими за технічною суттю є стрічковий конвеєр з роликовими опорами гірляндного типу, закріплених на канаті, що складаються з трьох роликів, закріплених вільними кінцями на канаті [Підйомно-транспортні машини. Розрахунки підіймальних і транспортувальних машин: Підручник /B.C. Бондарєв, О.І. Дубинець, М.П. Колісник та ін. - К.: "Вища школа", 2009. 734 с.]. Недоліком даної конструкції стрічкового конвеєра слід вважати неможливість регулювання кута нахилу осей роликових опор. В основу корисної моделі поставлена задача розширення функціональних можливостей стрічкового конвеєра щодо транспортування як сипких так і поштучних вантажів. Поставлена задача вирішується тим, що в стрічковому конвеєрі, що містить роликові опори гірляндного типу, які складаються з трьох роликів, закріплених вільними кінцями на канаті, згідно з корисною моделлю, середній ролик з опорами закріплений на металоконструкції конвеєра і шарнірно з'єднаний із зовнішніми роликами, які у свою чергу вільними кінцями закріплені на канатах, зафіксованих на важелях пристроїв, що дозволяють змінювати кут нахилу роликів у поперечному перерізі конвеєра. Така конструкція дозволяє підвищити ефективність робочого процесу транспортування різних видів вантажів шляхом створення для них кращих експлуатаційних умов. Технічна суть та принцип роботи запропонованого стрічкового конвеєра пояснюється кресленням, де показаний поперечний переріз стрічкового конвеєра із запропонованим пристроєм для зміни положення каната. Даний конвеєр, крім загальновідомих вузлів і механізмів (на кресленні не показані) складається з металоконструкції 1 із закріпленими на ній середніми роликами 2 трироликових опор, вільні кінці яких з'єднані з канатами 3. Кінці канатів зафіксовані у пристроях, які складаються з двох важелів 4 з'єднаних шарнірно між собою та за допомогою тяг 5 з передачею гвинт-гайка 6, що приводиться в рух за допомогою маховичка 7. Стрічковий конвеєр працює наступним чином. В залежності від того, який вантаж транспортується, завдяки переміщенню гайки 8 передачі гвинт-гайка 6 та рухомих тяг 5 і важелів 4 формують необхідний профіль стрічки 9. Під час переміщення гайки 8 передачі вверх утворюється жолобчастий профіль для транспортування сипких і дрібнокускових вантажів, а якщо вона рухатиметься у зворотному напрямі, тобто вниз, то можна досягти горизонтального положення всіх роликів, які уможливлять переміщення поштучних вантажів, використовуючи всю ширину стрічки. При значній довжині конвеєра додатково встановлюють проміжні аналогічні опорні пристрої канатів. Налаштування конвеєра можна здійснювати індивідуально для кожного пристрою, або централізовано одним приводом (привід на кресленні не показаний). Таке виконання конструкції стрічкового конвеєра дозволяє розширити функціональні можливості конвеєра, створюючи оптимальні умови для переміщення вантажів даного типу, а також змінювати продуктивність конвеєра в залежності від вимог технологічного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Стрічковий конвеєр, що містить роликові опори гірляндного типу, які складаються з трьох роликів, закріплених вільними кінцями на канаті, який відрізняється тим, що середній ролик з опорами закріплений на металоконструкції конвеєра і шарнірно з'єднаний із зовнішніми роликами, які у свою чергу вільними кінцями закріплені на канатах, зафіксованих на важелях пристроїв, що дозволяють змінювати кут нахилу роликів у поперечному перерізі конвеєра. 1 UA 95317 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
