Аквапіч куценка

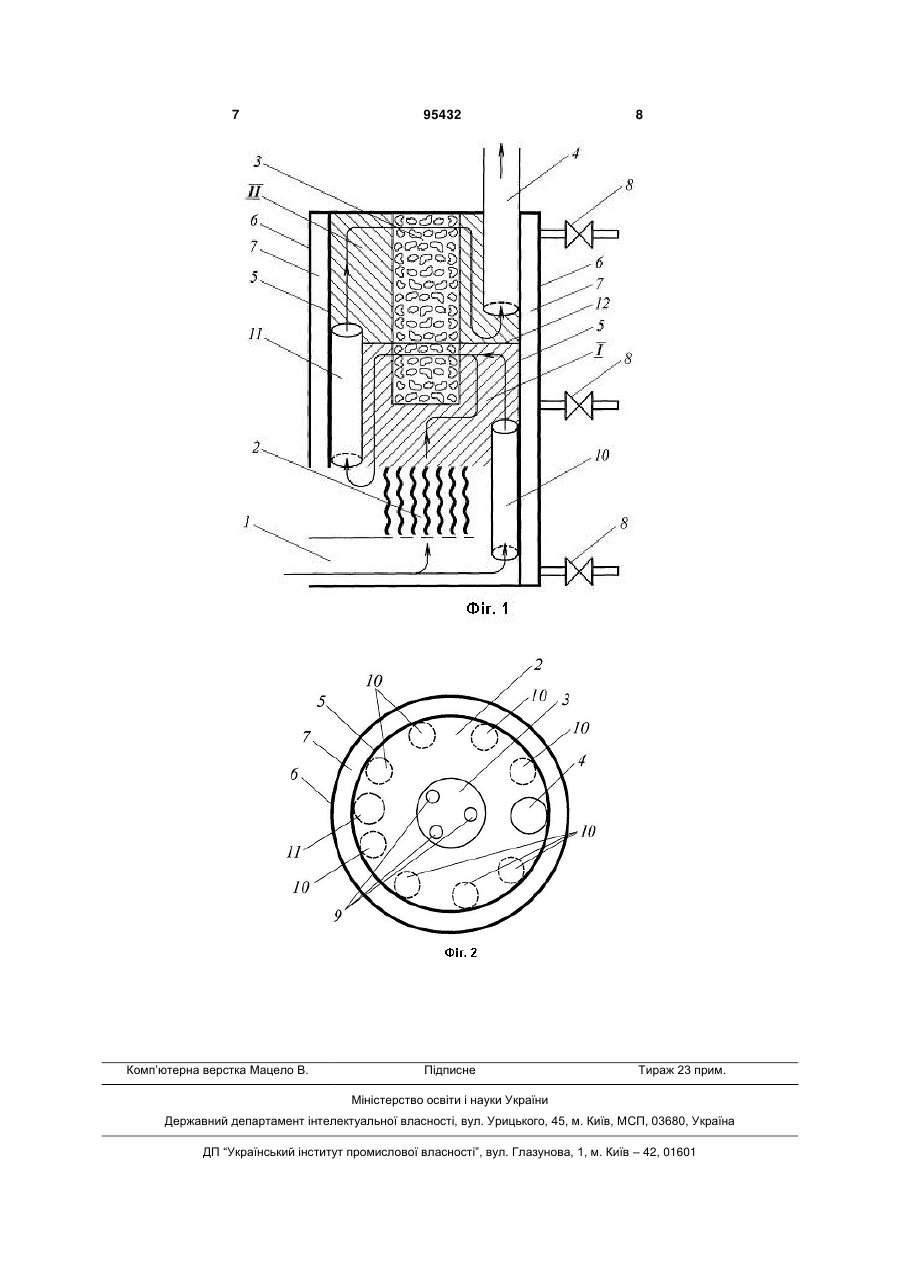

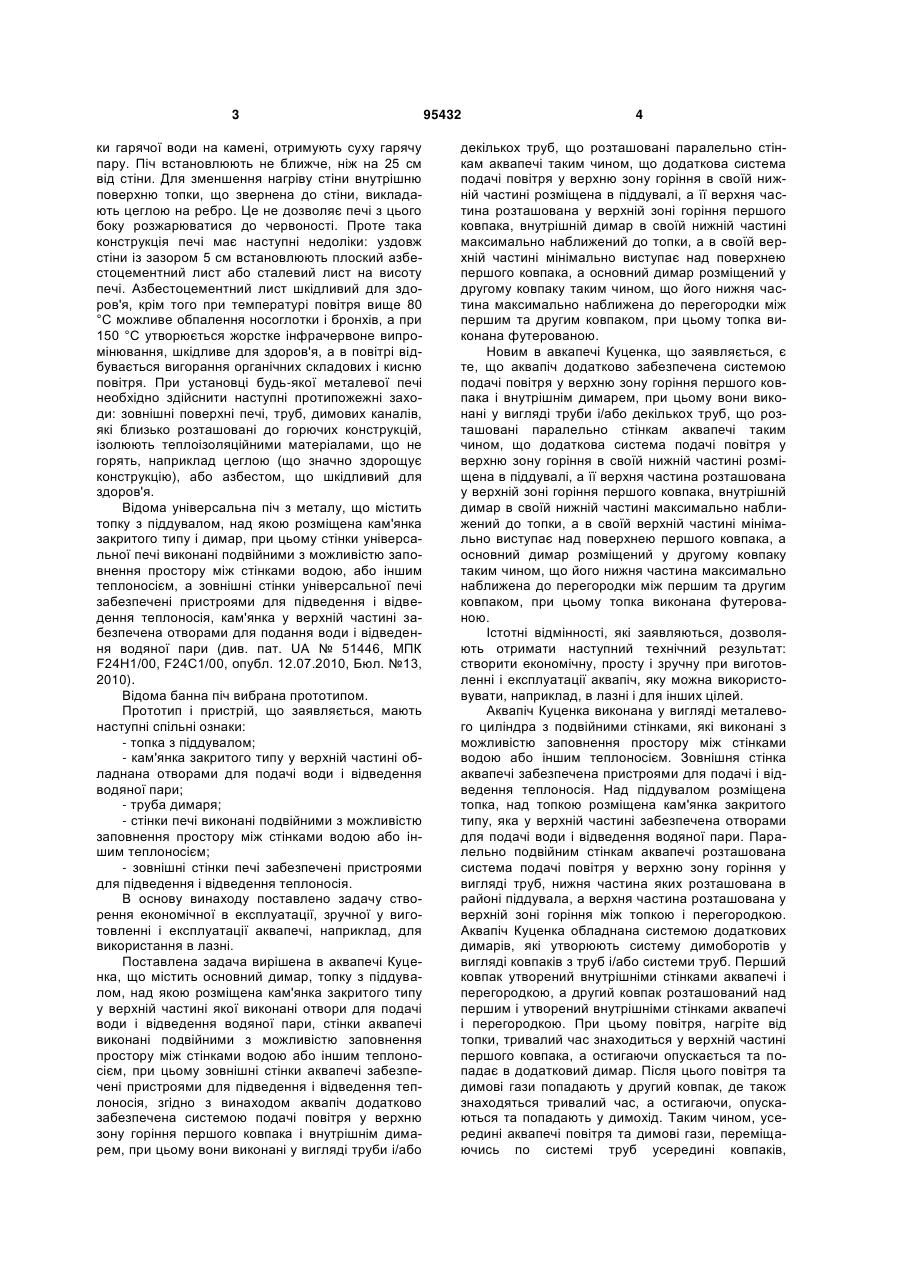

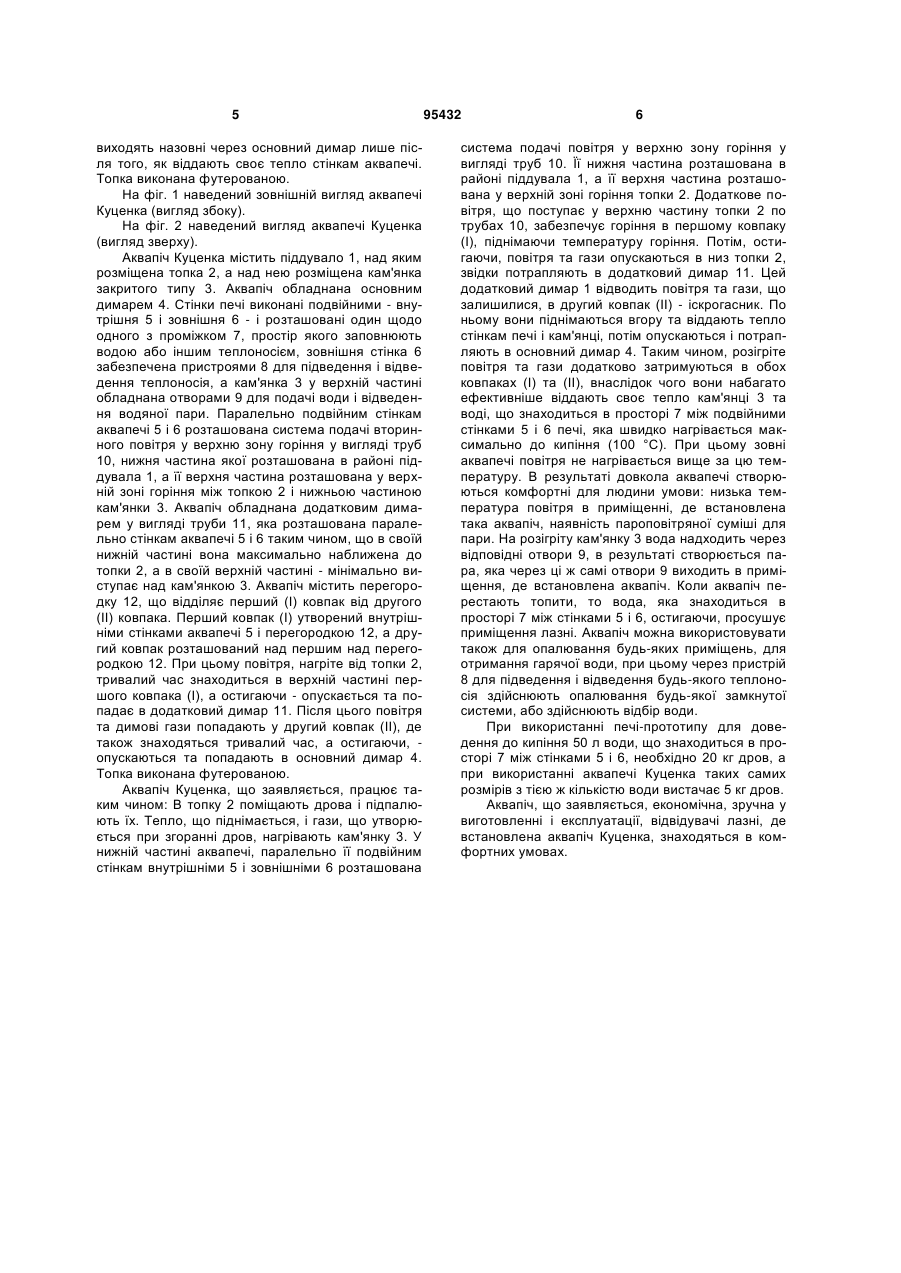

Аквапіч, що містить основний димар, топку з піддувалом, над якою розміщена кам'янка закритого типу, у верхній частині якої виконані отвори для подачі води і відведення водяної пари, стінки аквапечі виконані подвійними з можливістю заповнення простору між стінками водою або іншим теплоносієм, при цьому зовнішні стінки аквапечі C2 1 3 ки гарячої води на камені, отримують суху гарячу пару. Піч встановлюють не ближче, ніж на 25 см від стіни. Для зменшення нагріву стіни внутрішню поверхню топки, що звернена до стіни, викладають цеглою на ребро. Це не дозволяє печі з цього боку розжарюватися до червоності. Проте така конструкція печі має наступні недоліки: уздовж стіни із зазором 5 см встановлюють плоский азбестоцементний лист або сталевий лист на висоту печі. Азбестоцементний лист шкідливий для здоров'я, крім того при температурі повітря вище 80 °С можливе обпалення носоглотки і бронхів, а при 150 °С утворюється жорстке інфрачервоне випромінювання, шкідливе для здоров'я, а в повітрі відбувається вигорання органічних складових і кисню повітря. При установці будь-якої металевої печі необхідно здійснити наступні протипожежні заходи: зовнішні поверхні печі, труб, димових каналів, які близько розташовані до горючих конструкцій, ізолюють теплоізоляційними матеріалами, що не горять, наприклад цеглою (що значно здорощує конструкцію), або азбестом, що шкідливий для здоров'я. Відома універсальна піч з металу, що містить топку з піддувалом, над якою розміщена кам'янка закритого типу і димар, при цьому стінки універсальної печі виконані подвійними з можливістю заповнення простору між стінками водою, або іншим теплоносієм, а зовнішні стінки універсальної печі забезпечені пристроями для підведення і відведення теплоносія, кам'янка у верхній частині забезпечена отворами для подання води і відведення водяної пари (див. пат. UA № 51446, МПК F24Н1/00, F24С1/00, опубл. 12.07.2010, Бюл. №13, 2010). Відома банна піч вибрана прототипом. Прототип і пристрій, що заявляється, мають наступні спільні ознаки: - топка з піддувалом; - кам'янка закритого типу у верхній частині обладнана отворами для подачі води і відведення водяної пари; - труба димаря; - стінки печі виконані подвійними з можливістю заповнення простору між стінками водою або іншим теплоносієм; - зовнішні стінки печі забезпечені пристроями для підведення і відведення теплоносія. В основу винаходу поставлено задачу створення економічної в експлуатації, зручної у виготовленні і експлуатації аквапечі, наприклад, для використання в лазні. Поставлена задача вирішена в аквапечі Куценка, що містить основний димар, топку з піддувалом, над якою розміщена кам'янка закритого типу у верхній частині якої виконані отвори для подачі води і відведення водяної пари, стінки аквапечі виконані подвійними з можливістю заповнення простору між стінками водою або іншим теплоносієм, при цьому зовнішні стінки аквапечі забезпечені пристроями для підведення і відведення теплоносія, згідно з винаходом аквапіч додатково забезпечена системою подачі повітря у верхню зону горіння першого ковпака і внутрішнім димарем, при цьому вони виконані у вигляді труби і/або 95432 4 декількох труб, що розташовані паралельно стінкам аквапечі таким чином, що додаткова система подачі повітря у верхню зону горіння в своїй нижній частині розміщена в піддувалі, а її верхня частина розташована у верхній зоні горіння першого ковпака, внутрішній димар в своїй нижній частині максимально наближений до топки, а в своїй верхній частині мінімально виступає над поверхнею першого ковпака, а основний димар розміщений у другому ковпаку таким чином, що його нижня частина максимально наближена до перегородки між першим та другим ковпаком, при цьому топка виконана футерованою. Новим в авкапечі Куценка, що заявляється, є те, що аквапіч додатково забезпечена системою подачі повітря у верхню зону горіння першого ковпака і внутрішнім димарем, при цьому вони виконані у вигляді труби і/або декількох труб, що розташовані паралельно стінкам аквапечі таким чином, що додаткова система подачі повітря у верхню зону горіння в своїй нижній частині розміщена в піддувалі, а її верхня частина розташована у верхній зоні горіння першого ковпака, внутрішній димар в своїй нижній частині максимально наближений до топки, а в своїй верхній частині мінімально виступає над поверхнею першого ковпака, а основний димар розміщений у другому ковпаку таким чином, що його нижня частина максимально наближена до перегородки між першим та другим ковпаком, при цьому топка виконана футерованою. Істотні відмінності, які заявляються, дозволяють отримати наступний технічний результат: створити економічну, просту і зручну при виготовленні і експлуатації аквапіч, яку можна використовувати, наприклад, в лазні і для інших цілей. Аквапіч Куценка виконана у вигляді металевого циліндра з подвійними стінками, які виконані з можливістю заповнення простору між стінками водою або іншим теплоносієм. Зовнішня стінка аквапечі забезпечена пристроями для подачі і відведення теплоносія. Над піддувалом розміщена топка, над топкою розміщена кам'янка закритого типу, яка у верхній частині забезпечена отворами для подачі води і відведення водяної пари. Паралельно подвійним стінкам аквапечі розташована система подачі повітря у верхню зону горіння у вигляді труб, нижня частина яких розташована в районі піддувала, а верхня частина розташована у верхній зоні горіння між топкою і перегородкою. Аквапіч Куценка обладнана системою додаткових димарів, які утворюють систему димоборотів у вигляді ковпаків з труб і/або системи труб. Перший ковпак утворений внутрішніми стінками аквапечі і перегородкою, а другий ковпак розташований над першим і утворений внутрішніми стінками аквапечі і перегородкою. При цьому повітря, нагріте від топки, тривалий час знаходиться у верхній частині першого ковпака, а остигаючи опускається та попадає в додатковий димар. Після цього повітря та димові гази попадають у другий ковпак, де також знаходяться тривалий час, а остигаючи, опускаються та попадають у димохід. Таким чином, усередині аквапечі повітря та димові гази, переміщаючись по системі труб усередині ковпаків, 5 виходять назовні через основний димар лише після того, як віддають своє тепло стінкам аквапечі. Топка виконана футерованою. На фіг. 1 наведений зовнішній вигляд аквапечі Куценка (вигляд збоку). На фіг. 2 наведений вигляд аквапечі Куценка (вигляд зверху). Аквапіч Куценка містить піддувало 1, над яким розміщена топка 2, а над нею розміщена кам'янка закритого типу 3. Аквапіч обладнана основним димарем 4. Стінки печі виконані подвійними - внутрішня 5 і зовнішня 6 - і розташовані один щодо одного з проміжком 7, простір якого заповнюють водою або іншим теплоносієм, зовнішня стінка 6 забезпечена пристроями 8 для підведення і відведення теплоносія, а кам'янка 3 у верхній частині обладнана отворами 9 для подачі води і відведення водяної пари. Паралельно подвійним стінкам аквапечі 5 і 6 розташована система подачі вторинного повітря у верхню зону горіння у вигляді труб 10, нижня частина якої розташована в районі піддувала 1, а її верхня частина розташована у верхній зоні горіння між топкою 2 і нижньою частиною кам'янки 3. Аквапіч обладнана додатковим димарем у вигляді труби 11, яка розташована паралельно стінкам аквапечі 5 і 6 таким чином, що в своїй нижній частині вона максимально наближена до топки 2, а в своїй верхній частині - мінімально виступає над кам'янкою 3. Аквапіч містить перегородку 12, що відділяє перший (І) ковпак від другого (II) ковпака. Перший ковпак (І) утворений внутрішніми стінками аквапечі 5 і перегородкою 12, а другий ковпак розташований над першим над перегородкою 12. При цьому повітря, нагріте від топки 2, тривалий час знаходиться в верхній частині першого ковпака (І), а остигаючи - опускається та попадає в додатковий димар 11. Після цього повітря та димові гази попадають у другий ковпак (II), де також знаходяться тривалий час, а остигаючи, опускаються та попадають в основний димар 4. Топка виконана футерованою. Аквапіч Куценка, що заявляється, працює таким чином: В топку 2 поміщають дрова і підпалюють їх. Тепло, що піднімається, і гази, що утворюється при згоранні дров, нагрівають кам'янку 3. У нижній частині аквапечі, паралельно її подвійним стінкам внутрішніми 5 і зовнішніми 6 розташована 95432 6 система подачі повітря у верхню зону горіння у вигляді труб 10. Її нижня частина розташована в районі піддувала 1, а її верхня частина розташована у верхній зоні горіння топки 2. Додаткове повітря, що поступає у верхню частину топки 2 по трубах 10, забезпечує горіння в першому ковпаку (І), піднімаючи температуру горіння. Потім, остигаючи, повітря та гази опускаються в низ топки 2, звідки потрапляють в додатковий димар 11. Цей додатковий димар 1 відводить повітря та гази, що залишилися, в другий ковпак (II) - іскрогасник. По ньому вони піднімаються вгору та віддають тепло стінкам печі і кам'янці, потім опускаються і потрапляють в основний димар 4. Таким чином, розігріте повітря та гази додатково затримуються в обох ковпаках (І) та (II), внаслідок чого вони набагато ефективніше віддають своє тепло кам'янці 3 та воді, що знаходиться в просторі 7 між подвійними стінками 5 і 6 печі, яка швидко нагрівається максимально до кипіння (100 °С). При цьому зовні аквапечі повітря не нагрівається вище за цю температуру. В результаті довкола аквапечі створюються комфортні для людини умови: низька температура повітря в приміщенні, де встановлена така аквапіч, наявність пароповітряної суміші для пари. На розігріту кам'янку 3 вода надходить через відповідні отвори 9, в результаті створюється пара, яка через ці ж самі отвори 9 виходить в приміщення, де встановлена аквапіч. Коли аквапіч перестають топити, то вода, яка знаходиться в просторі 7 між стінками 5 і 6, остигаючи, просушує приміщення лазні. Аквапіч можна використовувати також для опалювання будь-яких приміщень, для отримання гарячої води, при цьому через пристрій 8 для підведення і відведення будь-якого теплоносія здійснюють опалювання будь-якої замкнутої системи, або здійснюють відбір води. При використанні печі-прототипу для доведення до кипіння 50 л води, що знаходиться в просторі 7 між стінками 5 і 6, необхідно 20 кг дров, а при використанні аквапечі Куценка таких самих розмірів з тією ж кількістю води вистачає 5 кг дров. Аквапіч, що заявляється, економічна, зручна у виготовленні і експлуатації, відвідувачі лазні, де встановлена аквапіч Куценка, знаходяться в комфортних умовах. 7 Комп’ютерна верстка Мацело В. 95432 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
