Проміжний ківш

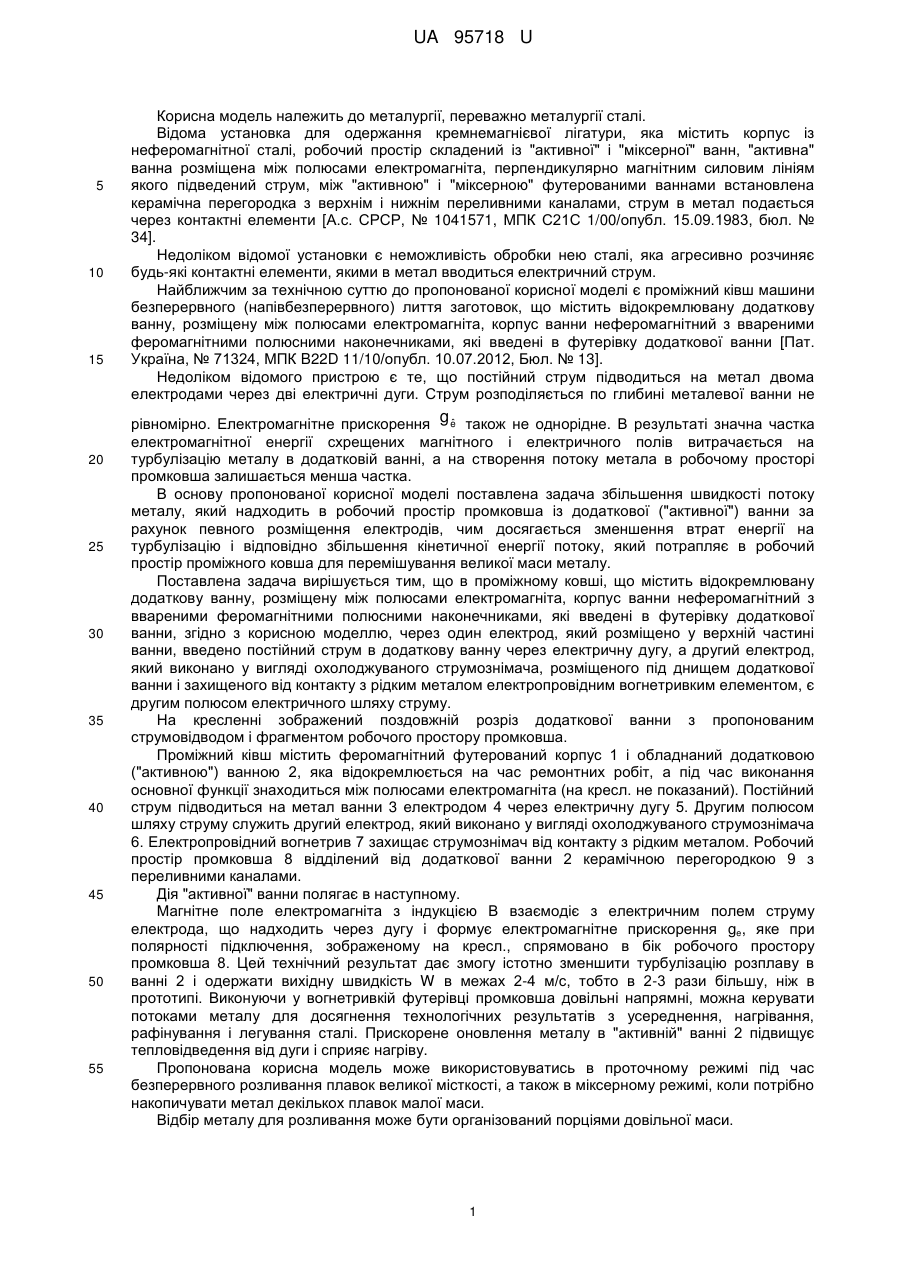

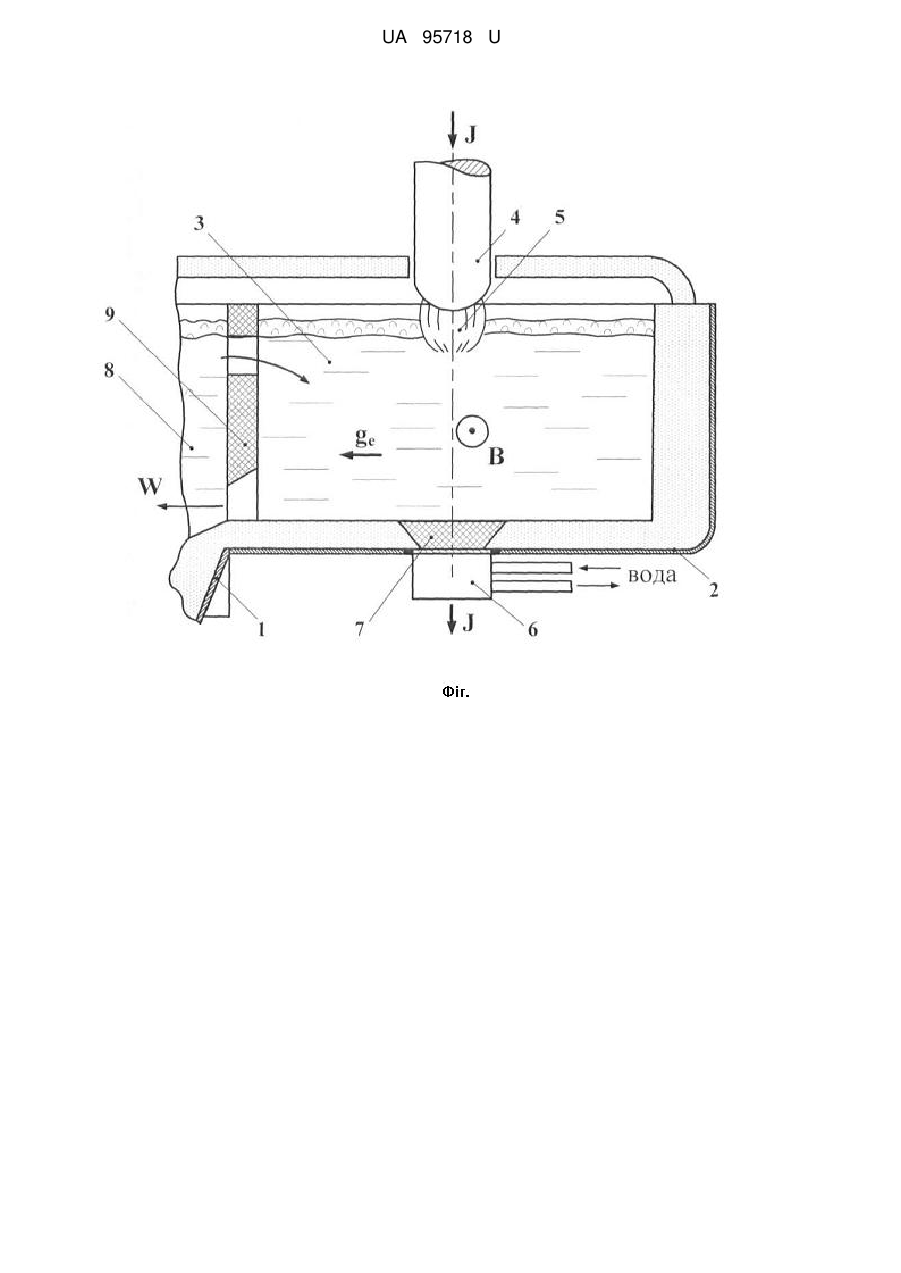

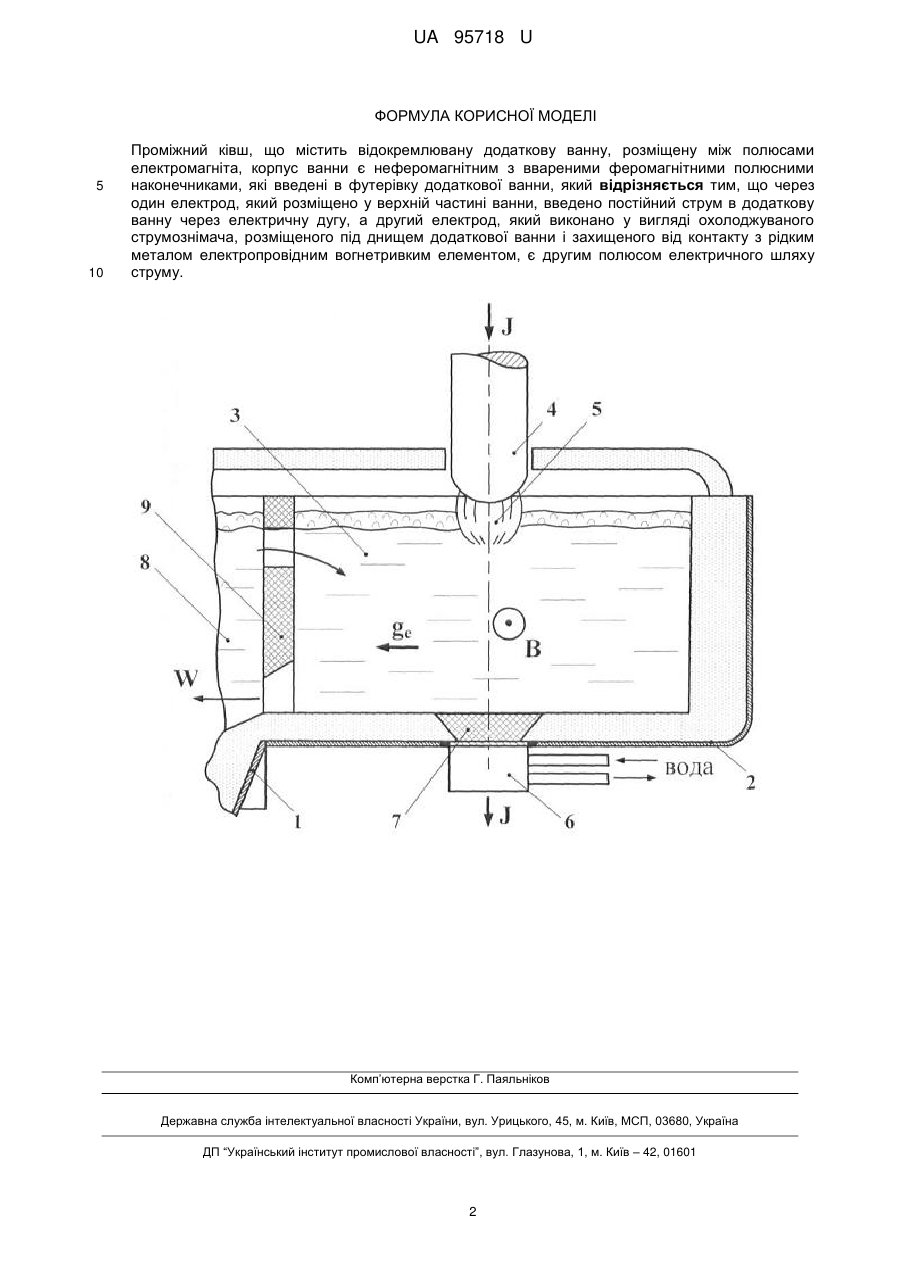

Реферат: Проміжний ківш містить відокремлювану додаткову ванну, розміщену між полюсами електромагніта, корпус ванни є неферомагнітним з ввареними феромагнітними полюсними наконечниками, які введені в футерівку додаткової ванни. Через один електрод, який розміщено у верхній частині ванни, введено постійний струм в додаткову ванну через електричну дугу. Другий електрод, який виконано у вигляді охолоджуваного струмознімача, розміщеного під днищем додаткової ванни і захищеного від контакту з рідким металом електропровідним вогнетривким елементом, є другим полюсом електричного шляху струму. UA 95718 U (12) UA 95718 U UA 95718 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії, переважно металургії сталі. Відома установка для одержання кремнемагнієвої лігатури, яка містить корпус із неферомагнітної сталі, робочий простір складений із "активної" і "міксерної" ванн, "активна" ванна розміщена між полюсами електромагніта, перпендикулярно магнітним силовим лініям якого підведений струм, між "активною" і "міксерною" футерованими ваннами встановлена керамічна перегородка з верхнім і нижнім переливними каналами, струм в метал подається через контактні елементи [А.с. СРСР, № 1041571, МПК С21С 1/00/опубл. 15.09.1983, бюл. № 34]. Недоліком відомої установки є неможливість обробки нею сталі, яка агресивно розчиняє будь-які контактні елементи, якими в метал вводиться електричний струм. Найближчим за технічною суттю до пропонованої корисної моделі є проміжний ківш машини безперервного (напівбезперервного) лиття заготовок, що містить відокремлювану додаткову ванну, розміщену між полюсами електромагніта, корпус ванни неферомагнітний з ввареними феромагнітними полюсними наконечниками, які введені в футерівку додаткової ванни [Пат. Україна, № 71324, МПК B22D 11/10/опубл. 10.07.2012, Бюл. № 13]. Недоліком відомого пристрою є те, що постійний струм підводиться на метал двома електродами через дві електричні дуги. Струм розподіляється по глибині металевої ванни не ˆ рівномірно. Електромагнітне прискорення g e також не однорідне. В результаті значна частка електромагнітної енергії схрещених магнітного і електричного полів витрачається на турбулізацію металу в додатковій ванні, а на створення потоку метала в робочому просторі промковша залишається менша частка. В основу пропонованої корисної моделі поставлена задача збільшення швидкості потоку металу, який надходить в робочий простір промковша із додаткової ("активної") ванни за рахунок певного розміщення електродів, чим досягається зменшення втрат енергії на турбулізацію і відповідно збільшення кінетичної енергії потоку, який потрапляє в робочий простір проміжного ковша для перемішування великої маси металу. Поставлена задача вирішується тим, що в проміжному ковші, що містить відокремлювану додаткову ванну, розміщену між полюсами електромагніта, корпус ванни неферомагнітний з ввареними феромагнітними полюсними наконечниками, які введені в футерівку додаткової ванни, згідно з корисною моделлю, через один електрод, який розміщено у верхній частині ванни, введено постійний струм в додаткову ванну через електричну дугу, а другий електрод, який виконано у вигляді охолоджуваного струмознімача, розміщеного під днищем додаткової ванни і захищеного від контакту з рідким металом електропровідним вогнетривким елементом, є другим полюсом електричного шляху струму. На кресленні зображений поздовжній розріз додаткової ванни з пропонованим струмовідводом і фрагментом робочого простору промковша. Проміжний ківш містить феромагнітний футерований корпус 1 і обладнаний додатковою ("активною") ванною 2, яка відокремлюється на час ремонтних робіт, а під час виконання основної функції знаходиться між полюсами електромагніта (на кресл. не показаний). Постійний струм підводиться на метал ванни 3 електродом 4 через електричну дугу 5. Другим полюсом шляху струму служить другий електрод, який виконано у вигляді охолоджуваного струмознімача 6. Електропровідний вогнетрив 7 захищає струмознімач від контакту з рідким металом. Робочий простір промковша 8 відділений від додаткової ванни 2 керамічною перегородкою 9 з переливними каналами. Дія "активної" ванни полягає в наступному. Магнітне поле електромагніта з індукцією В взаємодіє з електричним полем струму електрода, що надходить через дугу і формує електромагнітне прискорення ge, яке при полярності підключення, зображеному на кресл., спрямовано в бік робочого простору промковша 8. Цей технічний результат дає змогу істотно зменшити турбулізацію розплаву в ванні 2 і одержати вихідну швидкість W в межах 2-4 м/с, тобто в 2-3 рази більшу, ніж в прототипі. Виконуючи у вогнетривкій футерівці промковша довільні напрямні, можна керувати потоками металу для досягнення технологічних результатів з усереднення, нагрівання, рафінування і легування сталі. Прискорене оновлення металу в "активній" ванні 2 підвищує тепловідведення від дуги і сприяє нагріву. Пропонована корисна модель може використовуватись в проточному режимі під час безперервного розливання плавок великої місткості, а також в міксерному режимі, коли потрібно накопичувати метал декількох плавок малої маси. Відбір металу для розливання може бути організований порціями довільної маси. 1 UA 95718 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Проміжний ківш, що містить відокремлювану додаткову ванну, розміщену між полюсами електромагніта, корпус ванни є неферомагнітним з ввареними феромагнітними полюсними наконечниками, які введені в футерівку додаткової ванни, який відрізняється тим, що через один електрод, який розміщено у верхній частині ванни, введено постійний струм в додаткову ванну через електричну дугу, а другий електрод, який виконано у вигляді охолоджуваного струмознімача, розміщеного під днищем додаткової ванни і захищеного від контакту з рідким металом електропровідним вогнетривким елементом, є другим полюсом електричного шляху струму. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
