Спосіб подрібнення вапняку ударом

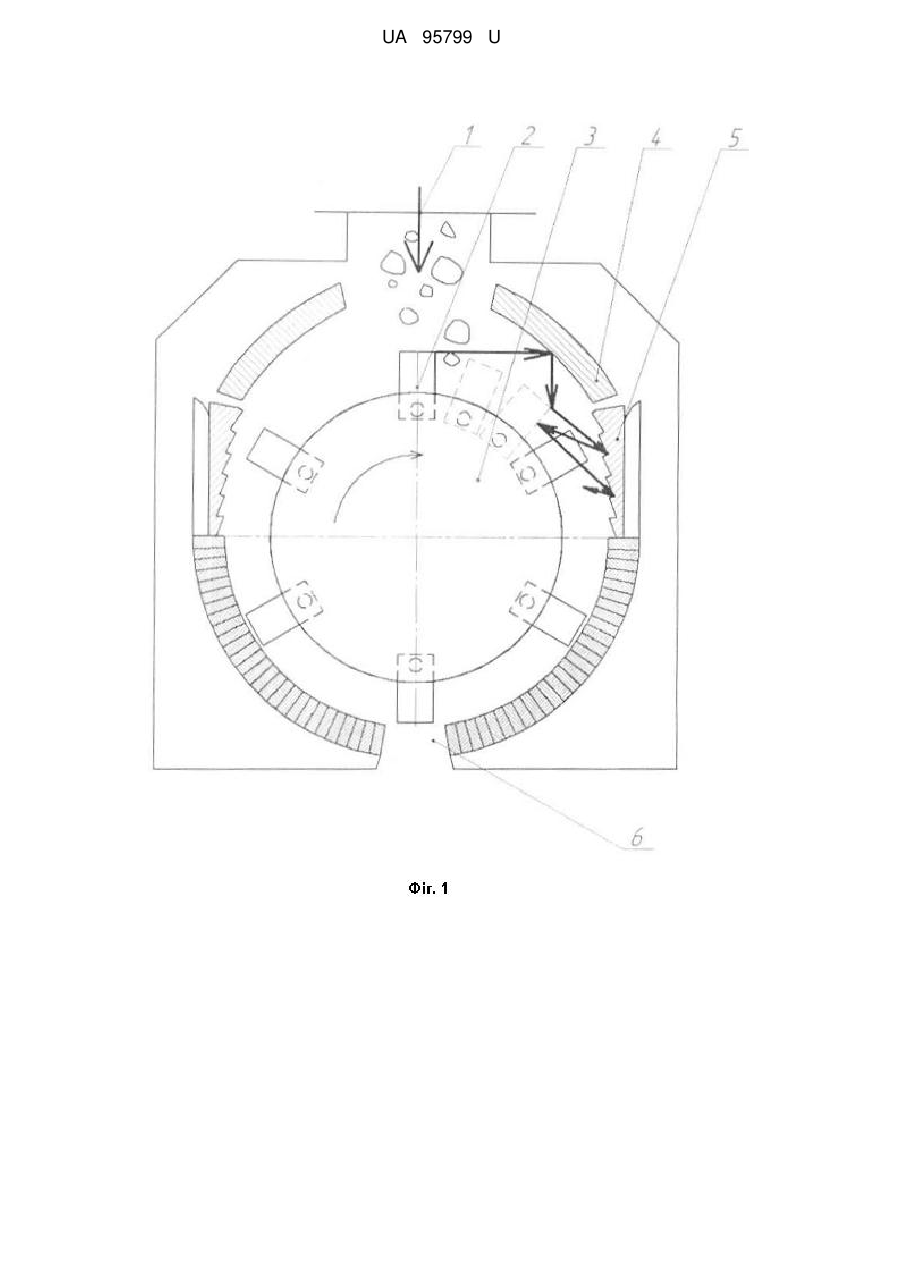

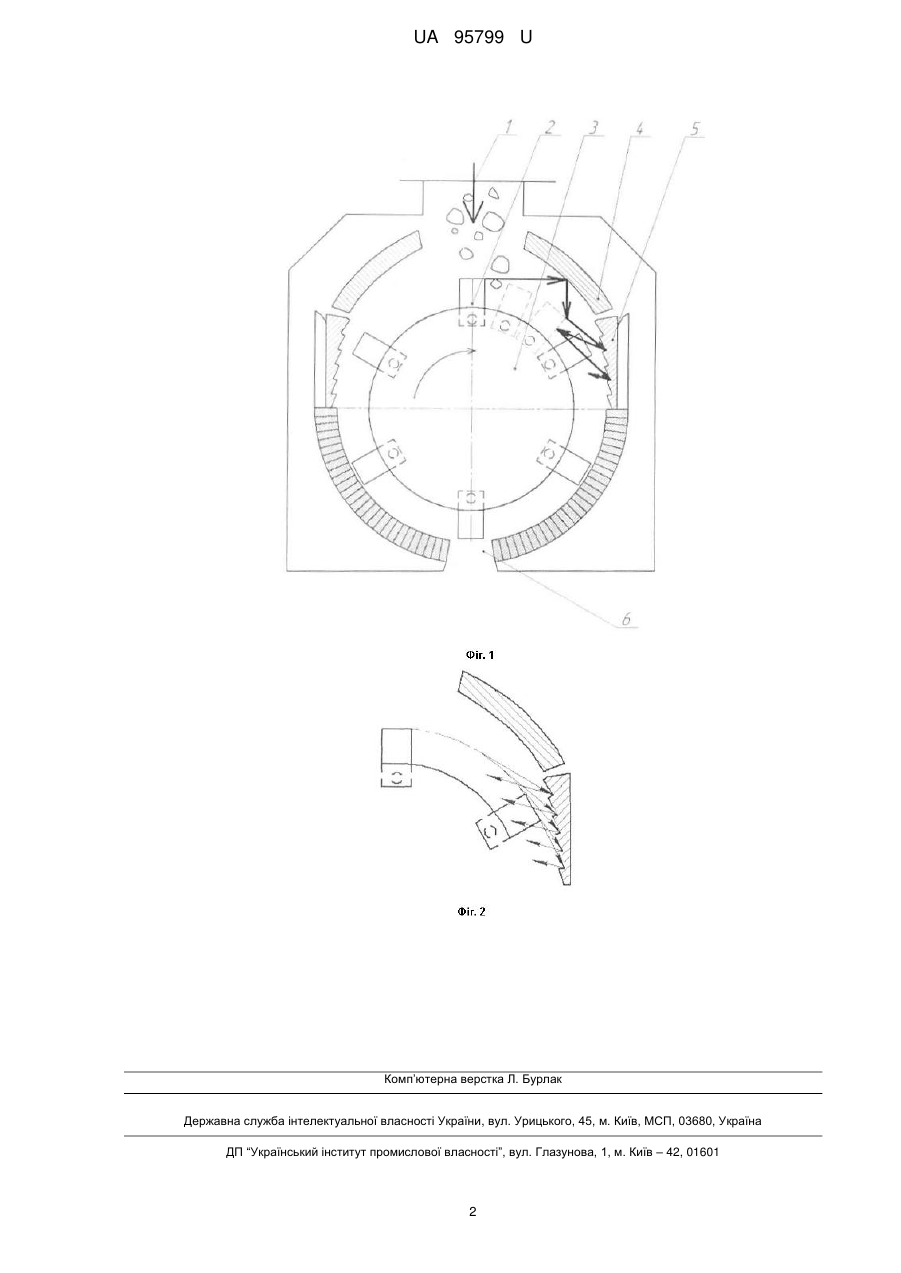

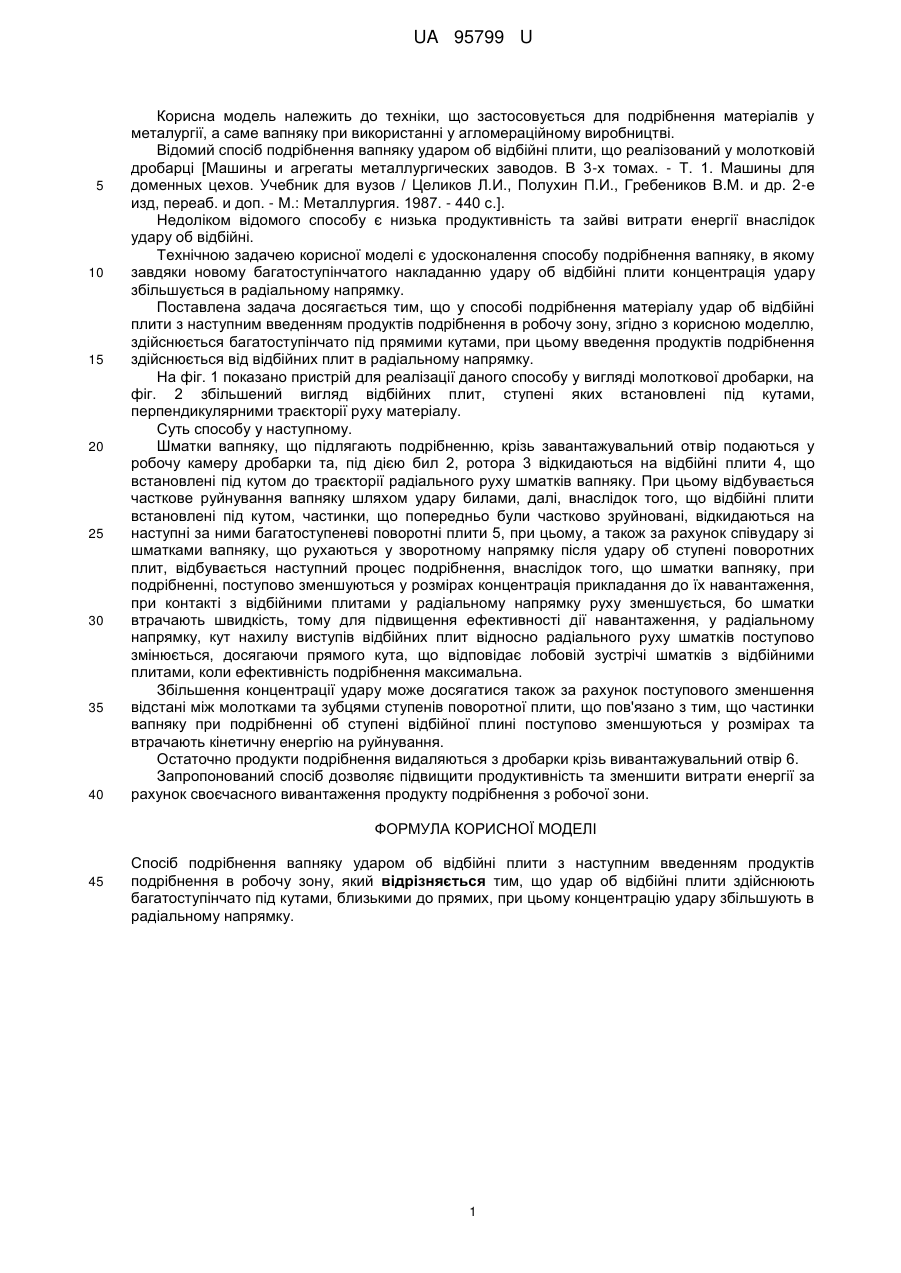

Реферат: UA 95799 U UA 95799 U 5 10 15 20 25 30 35 40 Корисна модель належить до техніки, що застосовується для подрібнення матеріалів у металургії, а саме вапняку при використанні у агломераційному виробництві. Відомий спосіб подрібнення вапняку ударом об відбійні плити, що реалізований у молотковій дробарці [Машины и агрегаты металлургических заводов. В 3-х томах. - Т. 1. Машины для доменных цехов. Учебник для вузов / Целиков Л.И., Полухин П.И., Гребеников В.M. и др. 2-е изд, переаб. и доп. - М.: Металлургия. 1987. - 440 с.]. Недоліком відомого способу є низька продуктивність та зайві витрати енергії внаслідок удару об відбійні. Технічною задачею корисної моделі є удосконалення способу подрібнення вапняку, в якому завдяки новому багатоступінчатого накладанню удару об відбійні плити концентрація удару збільшується в радіальному напрямку. Поставлена задача досягається тим, що у способі подрібнення матеріалу удар об відбійні плити з наступним введенням продуктів подрібнення в робочу зону, згідно з корисною моделлю, здійснюється багатоступінчато під прямими кутами, при цьому введення продуктів подрібнення здійснюється від відбійних плит в радіальному напрямку. На фіг. 1 показано пристрій для реалізації даного способу у вигляді молоткової дробарки, на фіг. 2 збільшений вигляд відбійних плит, ступені яких встановлені під кутами, перпендикулярними траєкторії руху матеріалу. Суть способу у наступному. Шматки вапняку, що підлягають подрібненню, крізь завантажувальний отвір подаються у робочу камеру дробарки та, під дією бил 2, ротора 3 відкидаються на відбійні плити 4, що встановлені під кутом до траєкторії радіального руху шматків вапняку. При цьому відбувається часткове руйнування вапняку шляхом удару билами, далі, внаслідок того, що відбійні плити встановлені під кутом, частинки, що попередньо були частково зруйновані, відкидаються на наступні за ними багатоступеневі поворотні плити 5, при цьому, а також за рахунок співудару зі шматками вапняку, що рухаються у зворотному напрямку після удару об ступені поворотних плит, відбувається наступний процес подрібнення, внаслідок того, що шматки вапняку, при подрібненні, поступово зменшуються у розмірах концентрація прикладання до їх навантаження, при контакті з відбійними плитами у радіальному напрямку руху зменшується, бо шматки втрачають швидкість, тому для підвищення ефективності дії навантаження, у радіальному напрямку, кут нахилу виступів відбійних плит відносно радіального руху шматків поступово змінюється, досягаючи прямого кута, що відповідає лобовій зустрічі шматків з відбійними плитами, коли ефективність подрібнення максимальна. Збільшення концентрації удару може досягатися також за рахунок поступового зменшення відстані між молотками та зубцями ступенів поворотної плити, що пов'язано з тим, що частинки вапняку при подрібненні об ступені відбійної плині поступово зменшуються у розмірах та втрачають кінетичну енергію на руйнування. Остаточно продукти подрібнення видаляються з дробарки крізь вивантажувальний отвір 6. Запропонований спосіб дозволяє підвищити продуктивність та зменшити витрати енергії за рахунок своєчасного вивантаження продукту подрібнення з робочої зони. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб подрібнення вапняку ударом об відбійні плити з наступним введенням продуктів подрібнення в робочу зону, який відрізняється тим, що удар об відбійні плити здійснюють багатоступінчато під кутами, близькими до прямих, при цьому концентрацію удару збільшують в радіальному напрямку. 1 UA 95799 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
