Муфта

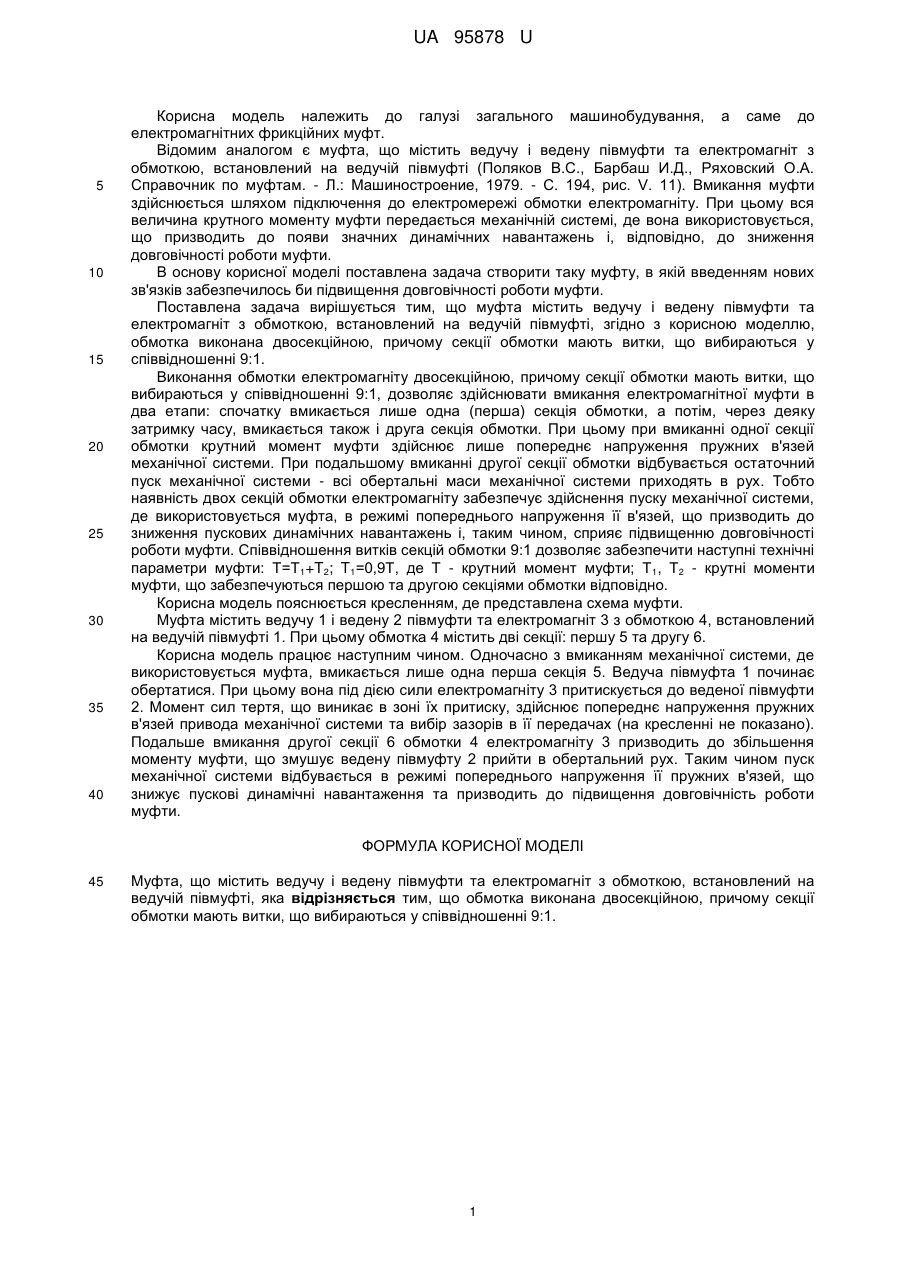

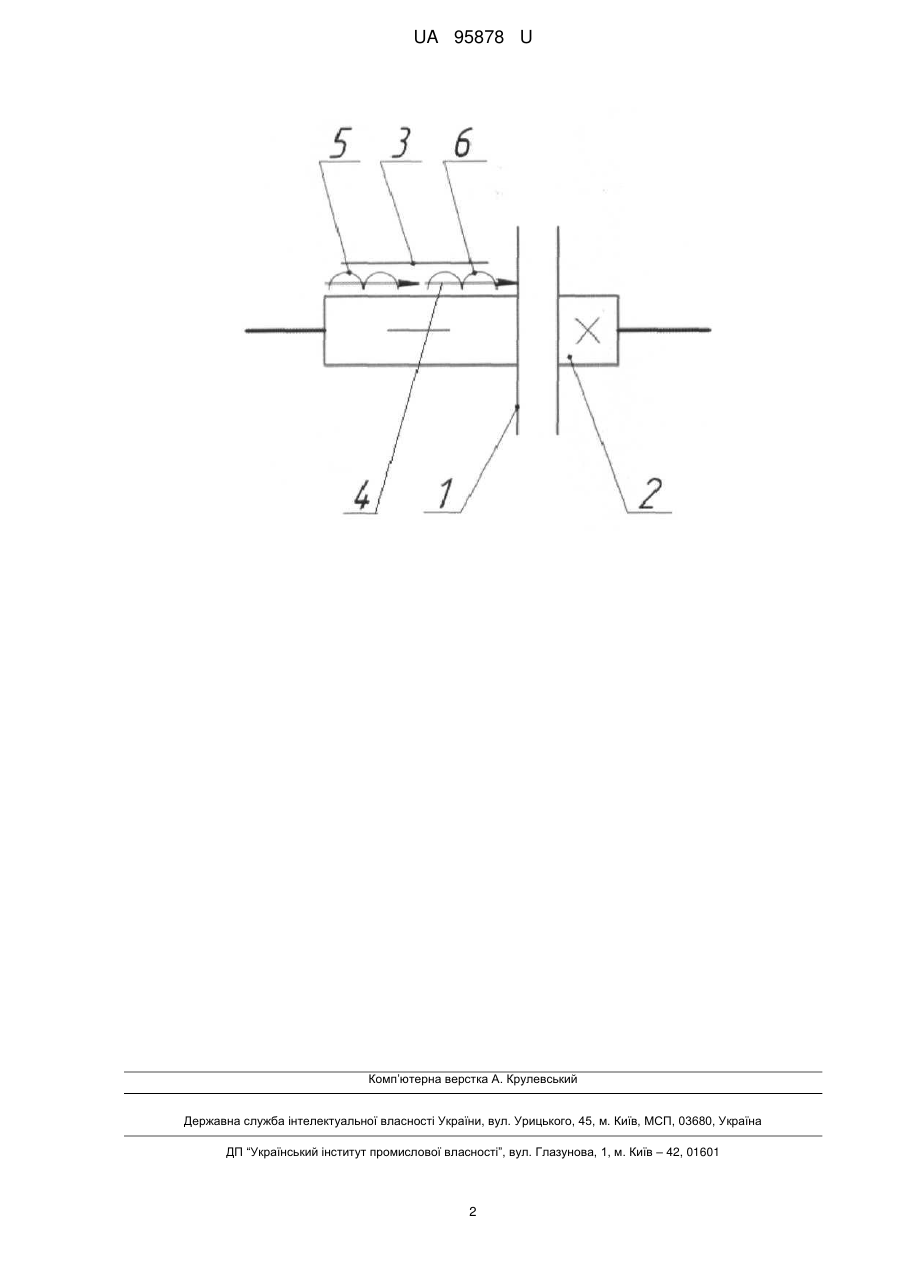

Реферат: UA 95878 U UA 95878 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі загального машинобудування, а саме до електромагнітних фрикційних муфт. Відомим аналогом є муфта, що містить ведучу і ведену півмуфти та електромагніт з обмоткою, встановлений на ведучій півмуфті (Поляков B.C., Барбаш И.Д., Ряховский О.А. Справочник по муфтам. - Л.: Машиностроение, 1979. - С. 194, рис. V. 11). Вмикання муфти здійснюється шляхом підключення до електромережі обмотки електромагніту. При цьому вся величина крутного моменту муфти передається механічній системі, де вона використовується, що призводить до появи значних динамічних навантажень і, відповідно, до зниження довговічності роботи муфти. В основу корисної моделі поставлена задача створити таку муфту, в якій введенням нових зв'язків забезпечилось би підвищення довговічності роботи муфти. Поставлена задача вирішується тим, що муфта містить ведучу і ведену півмуфти та електромагніт з обмоткою, встановлений на ведучій півмуфті, згідно з корисною моделлю, обмотка виконана двосекційною, причому секції обмотки мають витки, що вибираються у співвідношенні 9:1. Виконання обмотки електромагніту двосекційною, причому секції обмотки мають витки, що вибираються у співвідношенні 9:1, дозволяє здійснювати вмикання електромагнітної муфти в два етапи: спочатку вмикається лише одна (перша) секція обмотки, а потім, через деяку затримку часу, вмикається також і друга секція обмотки. При цьому при вмиканні одної секції обмотки крутний момент муфти здійснює лише попереднє напруження пружних в'язей механічної системи. При подальшому вмиканні другої секції обмотки відбувається остаточний пуск механічної системи - всі обертальні маси механічної системи приходять в рух. Тобто наявність двох секцій обмотки електромагніту забезпечує здійснення пуску механічної системи, де використовується муфта, в режимі попереднього напруження її в'язей, що призводить до зниження пускових динамічних навантажень і, таким чином, сприяє підвищенню довговічності роботи муфти. Співвідношення витків секцій обмотки 9:1 дозволяє забезпечити наступні технічні параметри муфти: T=T1+T2; T1=0,9T, де Т - крутний момент муфти; T1, Т2 - крутні моменти муфти, що забезпечуються першою та другою секціями обмотки відповідно. Корисна модель пояснюється кресленням, де представлена схема муфти. Муфта містить ведучу 1 і ведену 2 півмуфти та електромагніт 3 з обмоткою 4, встановлений на ведучій півмуфті 1. При цьому обмотка 4 містить дві секції: першу 5 та другу 6. Корисна модель працює наступним чином. Одночасно з вмиканням механічної системи, де використовується муфта, вмикається лише одна перша секція 5. Ведуча півмуфта 1 починає обертатися. При цьому вона під дією сили електромагніту 3 притискується до веденої півмуфти 2. Момент сил тертя, що виникає в зоні їх притиску, здійснює попереднє напруження пружних в'язей привода механічної системи та вибір зазорів в її передачах (на кресленні не показано). Подальше вмикання другої секції 6 обмотки 4 електромагніту 3 призводить до збільшення моменту муфти, що змушує ведену півмуфту 2 прийти в обертальний рух. Таким чином пуск механічної системи відбувається в режимі попереднього напруження її пружних в'язей, що знижує пускові динамічні навантаження та призводить до підвищення довговічність роботи муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта, що містить ведучу і ведену півмуфти та електромагніт з обмоткою, встановлений на ведучій півмуфті, яка відрізняється тим, що обмотка виконана двосекційною, причому секції обмотки мають витки, що вибираються у співвідношенні 9:1. 1 UA 95878 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
