Голка в’язальної машини

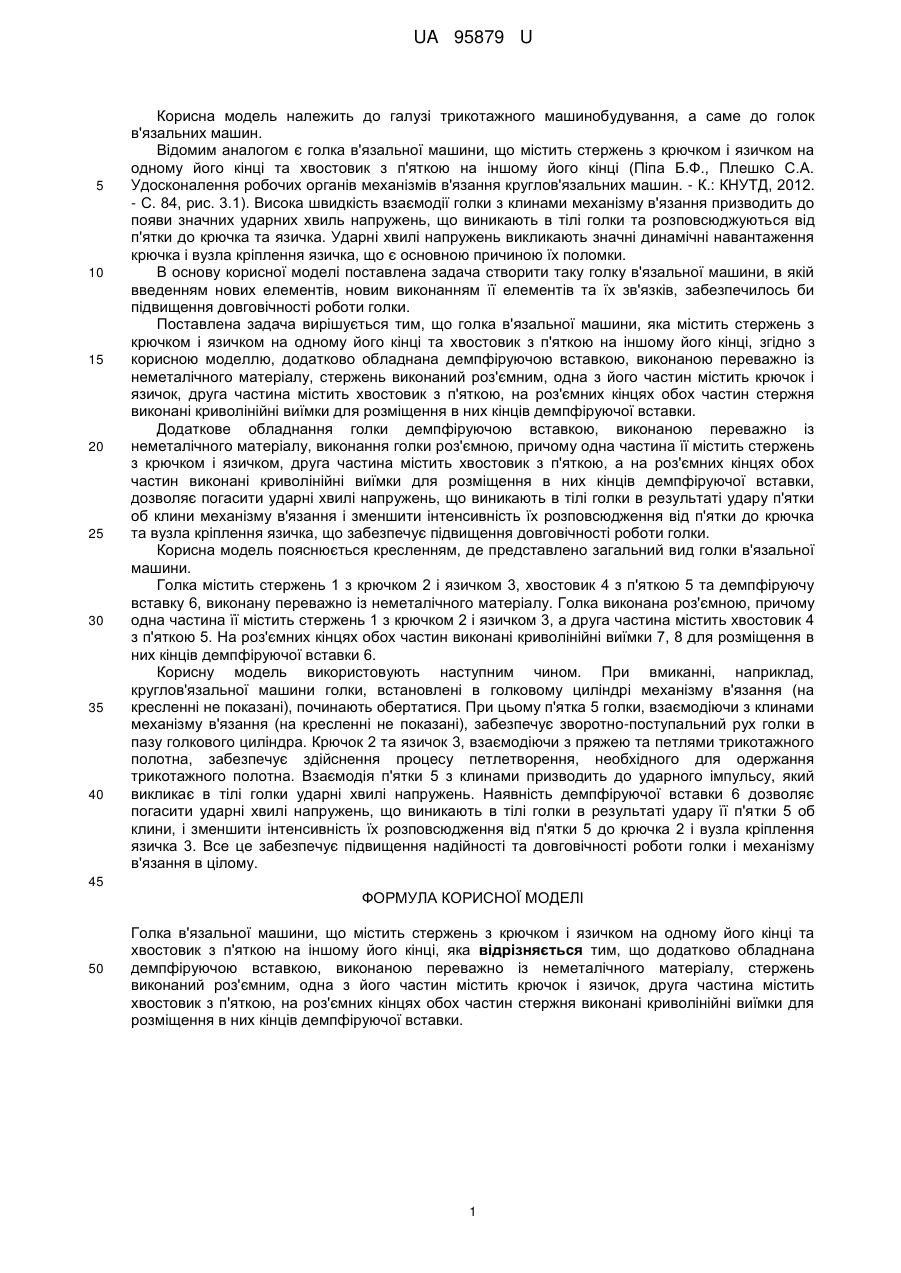

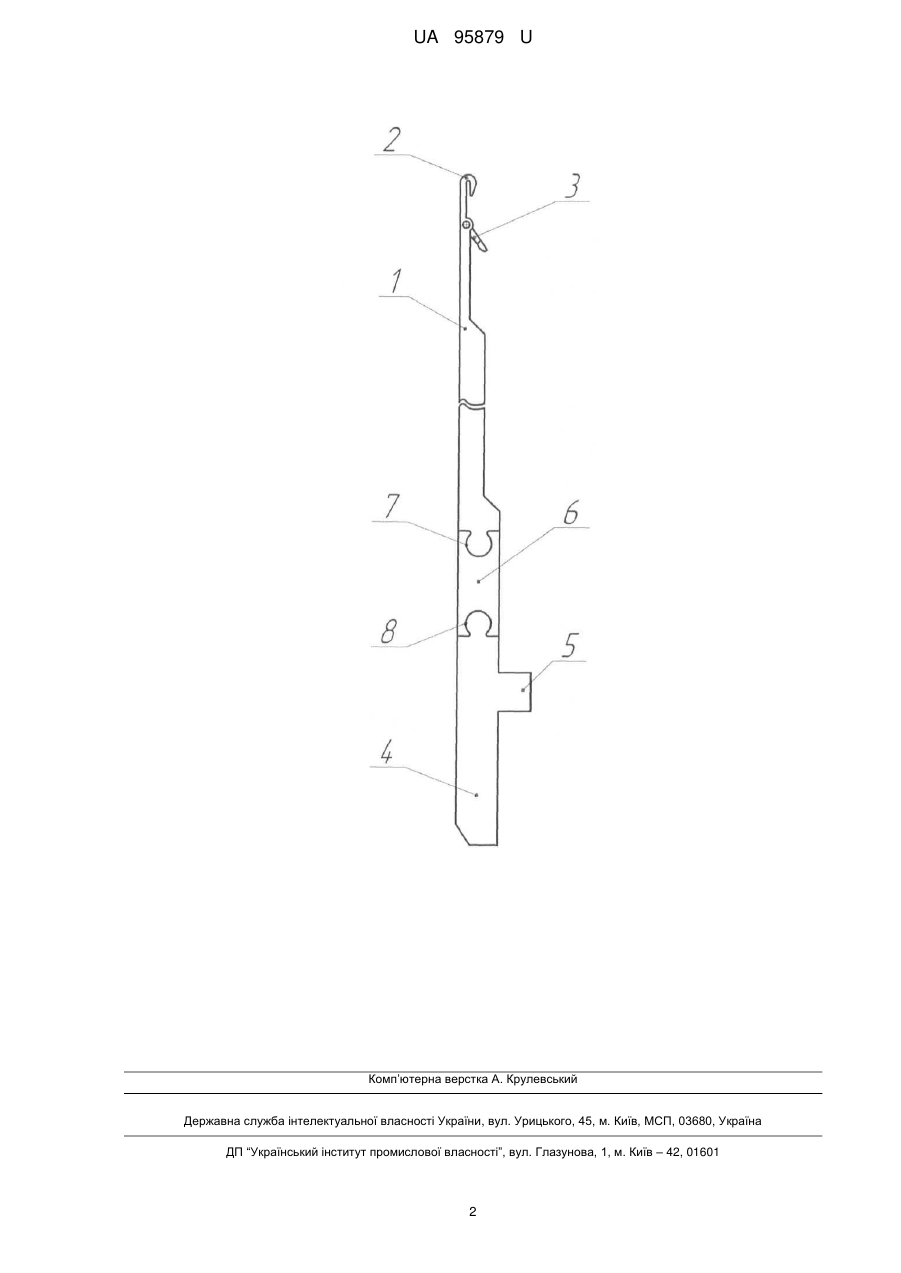

Реферат: UA 95879 U UA 95879 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відомим аналогом є голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на іншому його кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1). Висока швидкість взаємодії голки з клинами механізму в'язання призводить до появи значних ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки до крючка та язичка. Ударні хвилі напружень викликають значні динамічні навантаження крючка і вузла кріплення язичка, що є основною причиною їх поломки. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів, новим виконанням її елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що голка в'язальної машини, яка містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на іншому його кінці, згідно з корисною моделлю, додатково обладнана демпфіруючою вставкою, виконаною переважно із неметалічного матеріалу, стержень виконаний роз'ємним, одна з його частин містить крючок і язичок, друга частина містить хвостовик з п'яткою, на роз'ємних кінцях обох частин стержня виконані криволінійні виїмки для розміщення в них кінців демпфіруючої вставки. Додаткове обладнання голки демпфіруючою вставкою, виконаною переважно із неметалічного матеріалу, виконання голки роз'ємною, причому одна частина її містить стержень з крючком і язичком, друга частина містить хвостовик з п'яткою, а на роз'ємних кінцях обох частин виконані криволінійні виїмки для розміщення в них кінців демпфіруючої вставки, дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару п'ятки об клини механізму в'язання і зменшити інтенсивність їх розповсюдження від п'ятки до крючка та вузла кріплення язичка, що забезпечує підвищення довговічності роботи голки. Корисна модель пояснюється кресленням, де представлено загальний вид голки в'язальної машини. Голка містить стержень 1 з крючком 2 і язичком 3, хвостовик 4 з п'яткою 5 та демпфіруючу вставку 6, виконану переважно із неметалічного матеріалу. Голка виконана роз'ємною, причому одна частина її містить стержень 1 з крючком 2 і язичком 3, а друга частина містить хвостовик 4 з п'яткою 5. На роз'ємних кінцях обох частин виконані криволінійні виїмки 7, 8 для розміщення в них кінців демпфіруючої вставки 6. Корисну модель використовують наступним чином. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність демпфіруючої вставки 6 дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару її п'ятки 5 об клини, і зменшити інтенсивність їх розповсюдження від п'ятки 5 до крючка 2 і вузла кріплення язичка 3. Все це забезпечує підвищення надійності та довговічності роботи голки і механізму в'язання в цілому. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на іншому його кінці, яка відрізняється тим, що додатково обладнана демпфіруючою вставкою, виконаною переважно із неметалічного матеріалу, стержень виконаний роз'ємним, одна з його частин містить крючок і язичок, друга частина містить хвостовик з п'яткою, на роз'ємних кінцях обох частин стержня виконані криволінійні виїмки для розміщення в них кінців демпфіруючої вставки. 1 UA 95879 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
