Голка в’язальної машини

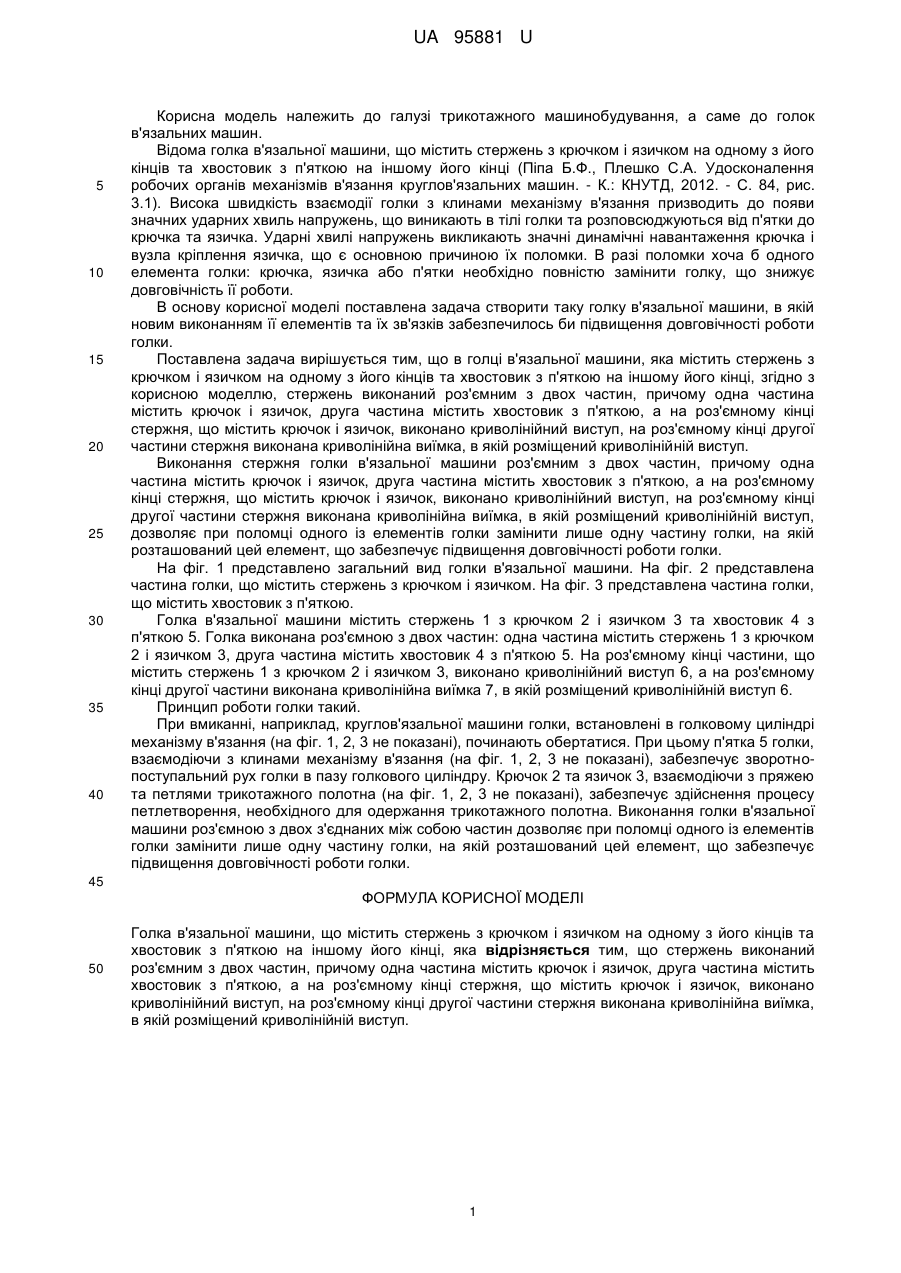

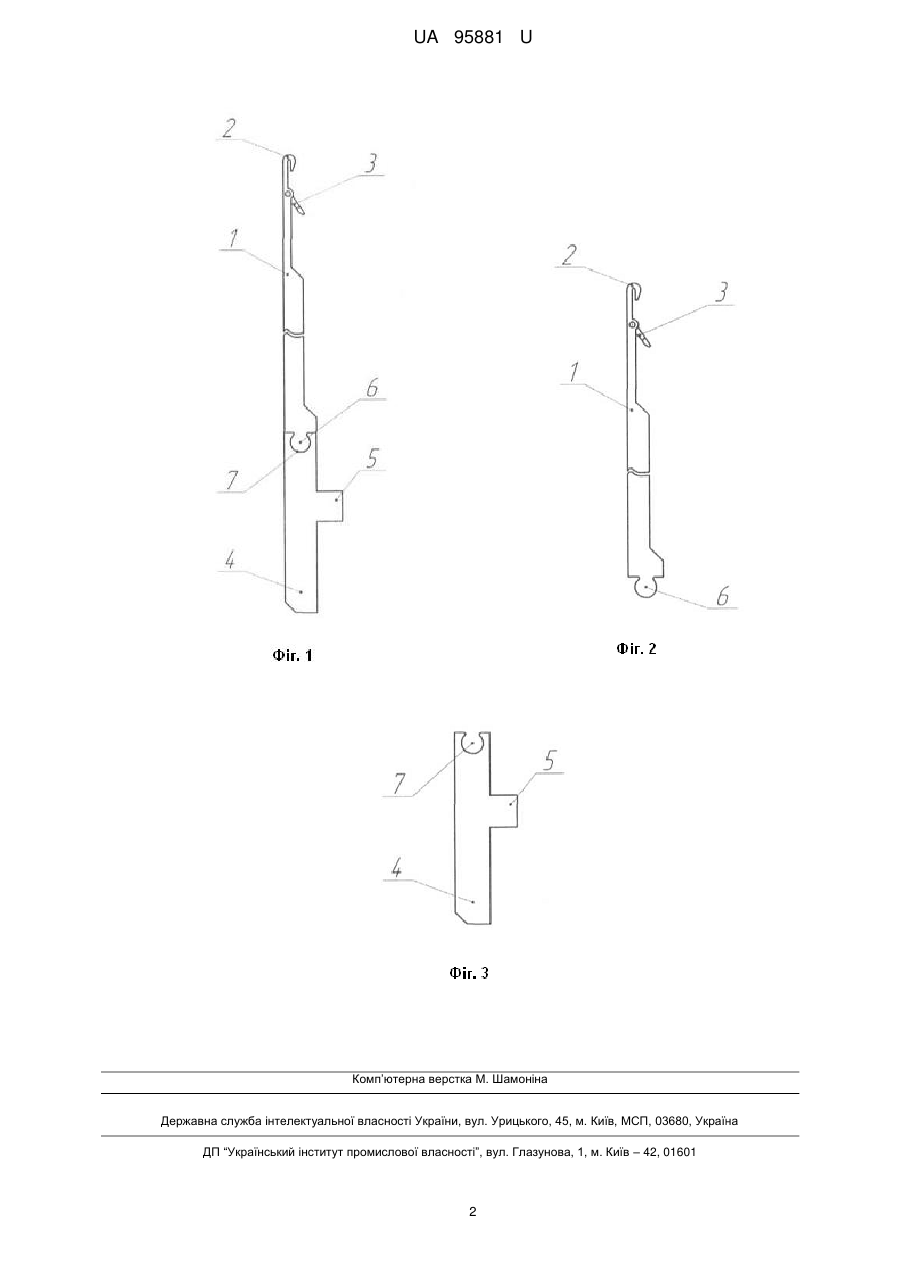

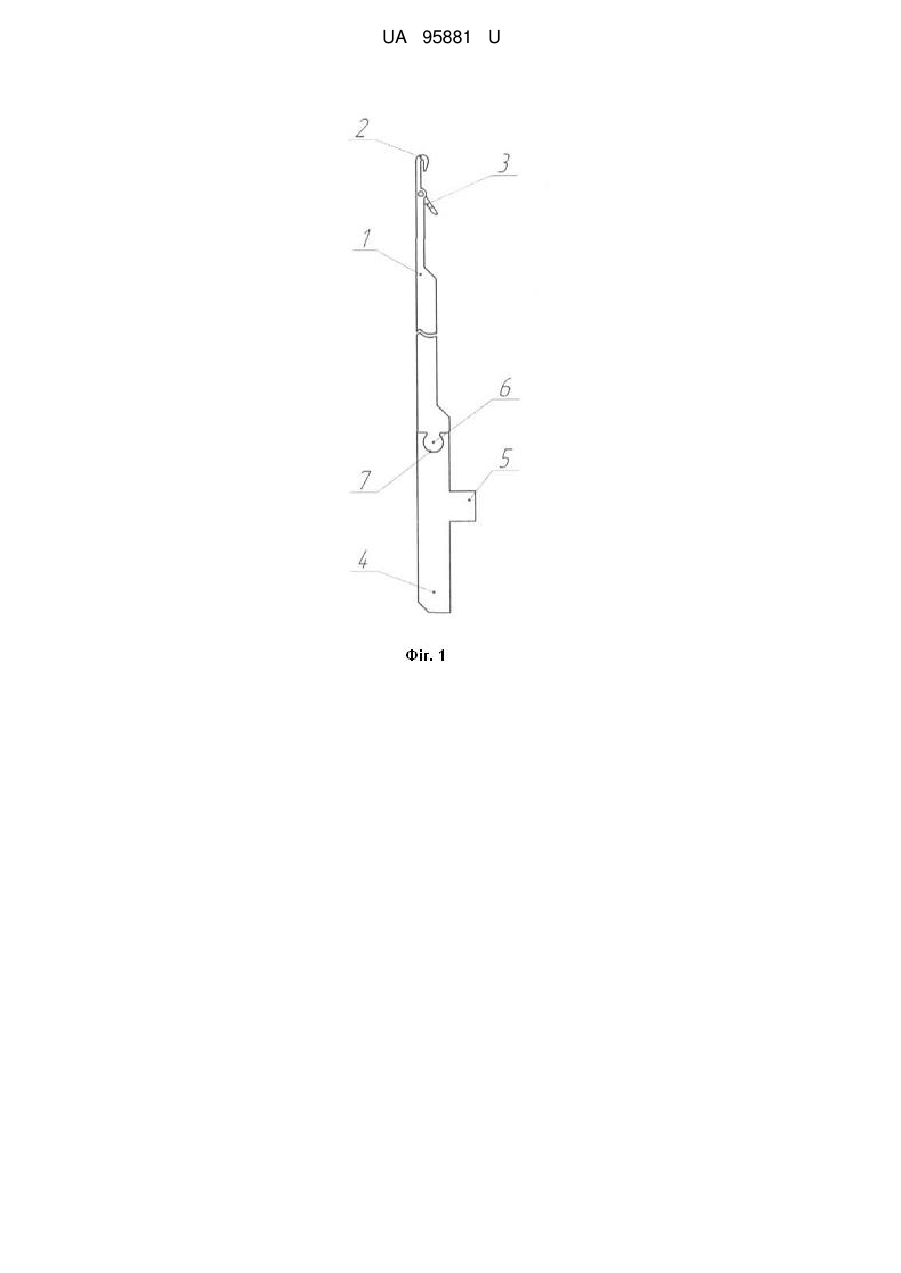

Реферат: UA 95881 U UA 95881 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному з його кінців та хвостовик з п'яткою на іншому його кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1). Висока швидкість взаємодії голки з клинами механізму в'язання призводить до появи значних ударних хвиль напружень, що виникають в тілі голки та розповсюджуються від п'ятки до крючка та язичка. Ударні хвилі напружень викликають значні динамічні навантаження крючка і вузла кріплення язичка, що є основною причиною їх поломки. В разі поломки хоча б одного елемента голки: крючка, язичка або п'ятки необхідно повністю замінити голку, що знижує довговічність її роботи. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що в голці в'язальної машини, яка містить стержень з крючком і язичком на одному з його кінців та хвостовик з п'яткою на іншому його кінці, згідно з корисною моделлю, стержень виконаний роз'ємним з двох частин, причому одна частина містить крючок і язичок, друга частина містить хвостовик з п'яткою, а на роз'ємному кінці стержня, що містить крючок і язичок, виконано криволінійний виступ, на роз'ємному кінці другої частини стержня виконана криволінійна виїмка, в якій розміщений криволінійній виступ. Виконання стержня голки в'язальної машини роз'ємним з двох частин, причому одна частина містить крючок і язичок, друга частина містить хвостовик з п'яткою, а на роз'ємному кінці стержня, що містить крючок і язичок, виконано криволінійний виступ, на роз'ємному кінці другої частини стержня виконана криволінійна виїмка, в якій розміщений криволінійній виступ, дозволяє при поломці одного із елементів голки замінити лише одну частину голки, на якій розташований цей елемент, що забезпечує підвищення довговічності роботи голки. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлена частина голки, що містить стержень з крючком і язичком. На фіг. 3 представлена частина голки, що містить хвостовик з п'яткою. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 та хвостовик 4 з п'яткою 5. Голка виконана роз'ємною з двох частин: одна частина містить стержень 1 з крючком 2 і язичком 3, друга частина містить хвостовик 4 з п'яткою 5. На роз'ємному кінці частини, що містить стержень 1 з крючком 2 і язичком 3, виконано криволінійний виступ 6, а на роз'ємному кінці другої частини виконана криволінійна виїмка 7, в якій розміщений криволінійній виступ 6. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2, 3 не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на фіг. 1, 2, 3 не показані), забезпечує зворотнопоступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2, 3 не показані), забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Виконання голки в'язальної машини роз'ємною з двох з'єднаних між собою частин дозволяє при поломці одного із елементів голки замінити лише одну частину голки, на якій розташований цей елемент, що забезпечує підвищення довговічності роботи голки. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Голка в'язальної машини, що містить стержень з крючком і язичком на одному з його кінців та хвостовик з п'яткою на іншому його кінці, яка відрізняється тим, що стержень виконаний роз'ємним з двох частин, причому одна частина містить крючок і язичок, друга частина містить хвостовик з п'яткою, а на роз'ємному кінці стержня, що містить крючок і язичок, виконано криволінійний виступ, на роз'ємному кінці другої частини стержня виконана криволінійна виїмка, в якій розміщений криволінійній виступ. 1 UA 95881 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
