Змішувач-аератор компосту

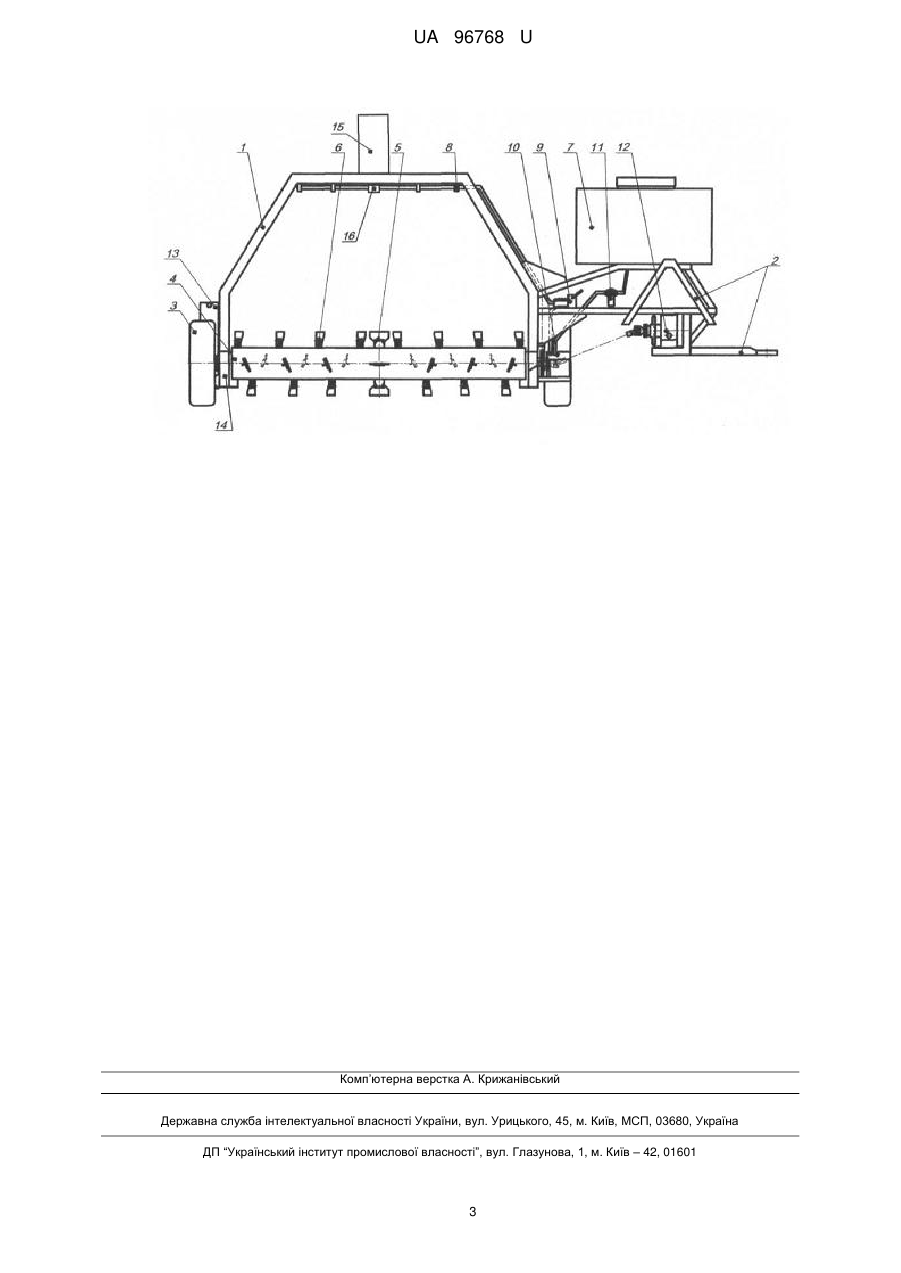

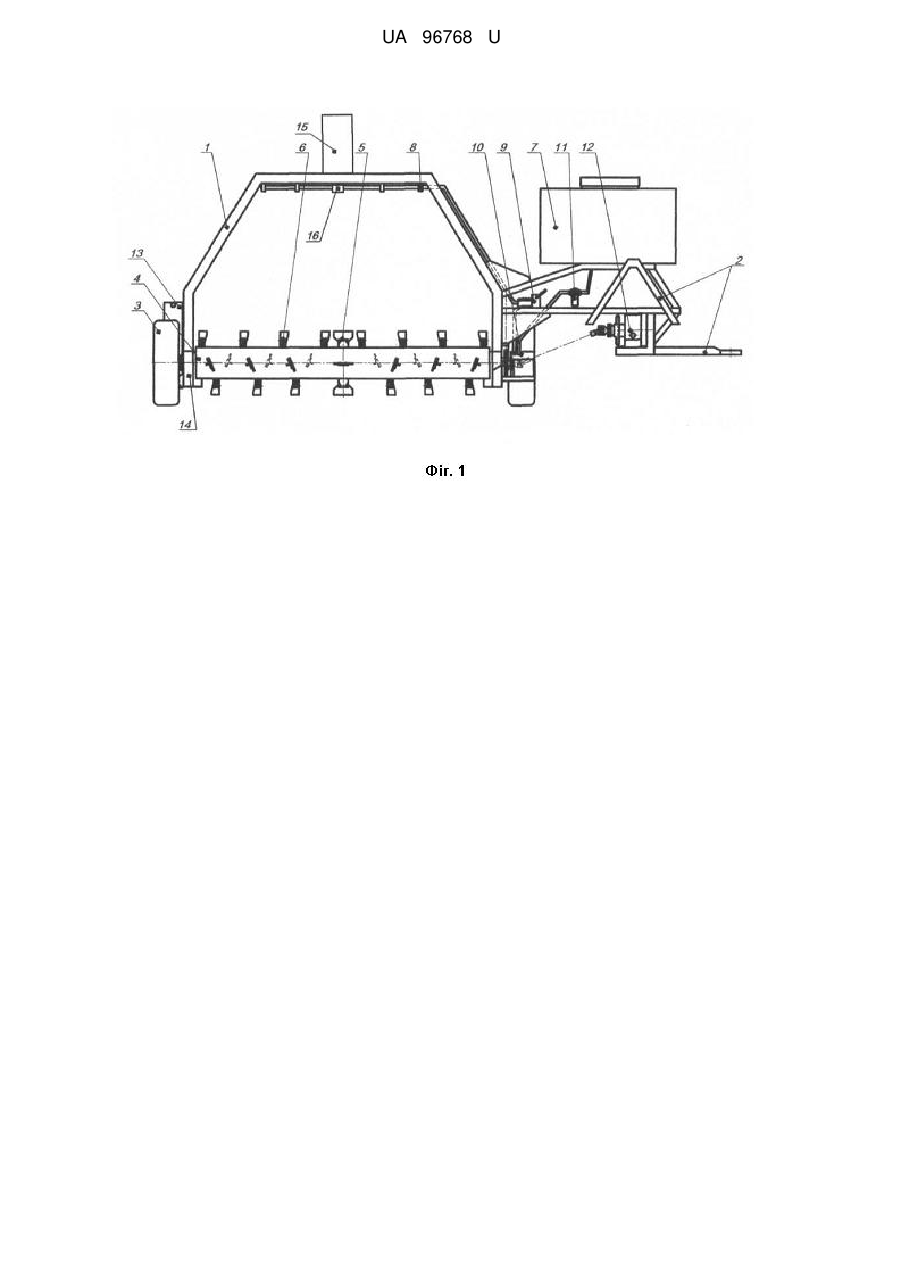

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса. Робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Змішувач містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана, опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. На рамі встановлено ємність для додаткових компонентів з дозатором з можливістю подачі їх безпосередньо в зону змішування і аерації. UA 96768 U (12) UA 96768 U UA 96768 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відомий змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана. Недоліком конструкції є незбалансованість поперечних складових сили тяги енергетичного засобу, що призводить до порушення прямолінійності руху і складності в керуванні агрегатом. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 90973, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана, опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. Недоліком конструкції є те, що відсутня можливість внесення в склад суміші додаткових компонентів при роботі машини (солома, лузга насіння соняшника, відходи переробної промисловості, вапно і т.п.) Задачею корисної моделі є забезпечення внесення додаткових компонентів для зниження вологості маси та знезараження компостної суміші. Поставлена задача вирішується тим, що на рамі встановлено ємність для додаткових компонентів з дозатором, що забезпечує їх подачу безпосередньо в зону змішування і аерації. Загальними ознаками продукту, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана, опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. Відмітною ознакою пристрою, що заявляється, є те, що на рамі встановлено ємність для додаткових компонентів з дозатором, що забезпечує їх подачу безпосередньо в зону змішування і аерації. На кресленні схематично зображено змішувач аератор компосту, вид спереду. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Робочі органи фрезерного обертального барабана 4 виконані у вигляді плоских лопатей 5 і 6, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4 і встановлені в площинах, тангенціальних до вісі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Привід фрезерного обертального барабана 4 здійснюється через редуктор 12 від енергетичного засобу 2. Змішувач-аератор компосту обладнаний системою зволоження і інокуляції компосту, яка містить встановлені на рамі 1 ємність 7 для рідинних компонентів, розпилювачі 8, розподільник 9, насос 10, виконаний з можливістю синхронізації подачі води або інших рідинних компонентів з частотою обертання фрезерного обертального барабана 4, та фільтр 11. Перестановка опорних коліс 3 здійснюється за допомогою гідродомкрату 13. Опорне колесо 3 змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу 2, обладнане гідромотором 14 і працює від гідросистеми енергетичного засобу. На рамі 1 встановлено ємність 15 для додаткових компонентів з дозатором 16. Змішувач-аератор компосту працює наступним чином. 1 UA 96768 U 5 10 15 20 25 Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті 6, врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центра фрезерного обертального барабана 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабана 4, формуючи новий бурт. Опорне колесо 3 змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу 2 обладнане гідромотором 14, що забезпечує його привід і синхронізацію руху агрегату. При недостатній вологості компосту вводять в дію систему зволоження. Для цього заповнюють ємність 7 для рідинних компонентів необхідним розчином, перемикають розподільник 9 вмикаючи розпилювачі 8, що забезпечують однорідне зволоження компостного матеріалу. В разі необхідності зменшення вологості або знезаражування компосту відбувається внесення в склад суміші додаткових компонентів при роботі машини (солома, лузга насіння соняшника, відходи переробної промисловості, вапно і т.п.), відбувається заповнення місткості 15. В процесі роботи дозатор 16, забезпечує подачу останніх безпосередньо в зону змішування і аерації. Застосування запропонованого технічного рішення дозволить забезпечити внесення додаткових компонентів для зниження вологості маси та знезараження компостної суміші. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана, опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату, який відрізняється тим, що на рамі встановлено ємність для додаткових компонентів з дозатором з можливістю подачі їх безпосередньо в зону змішування і аерації. 2 UA 96768 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
