Змішувач-аератор компосту

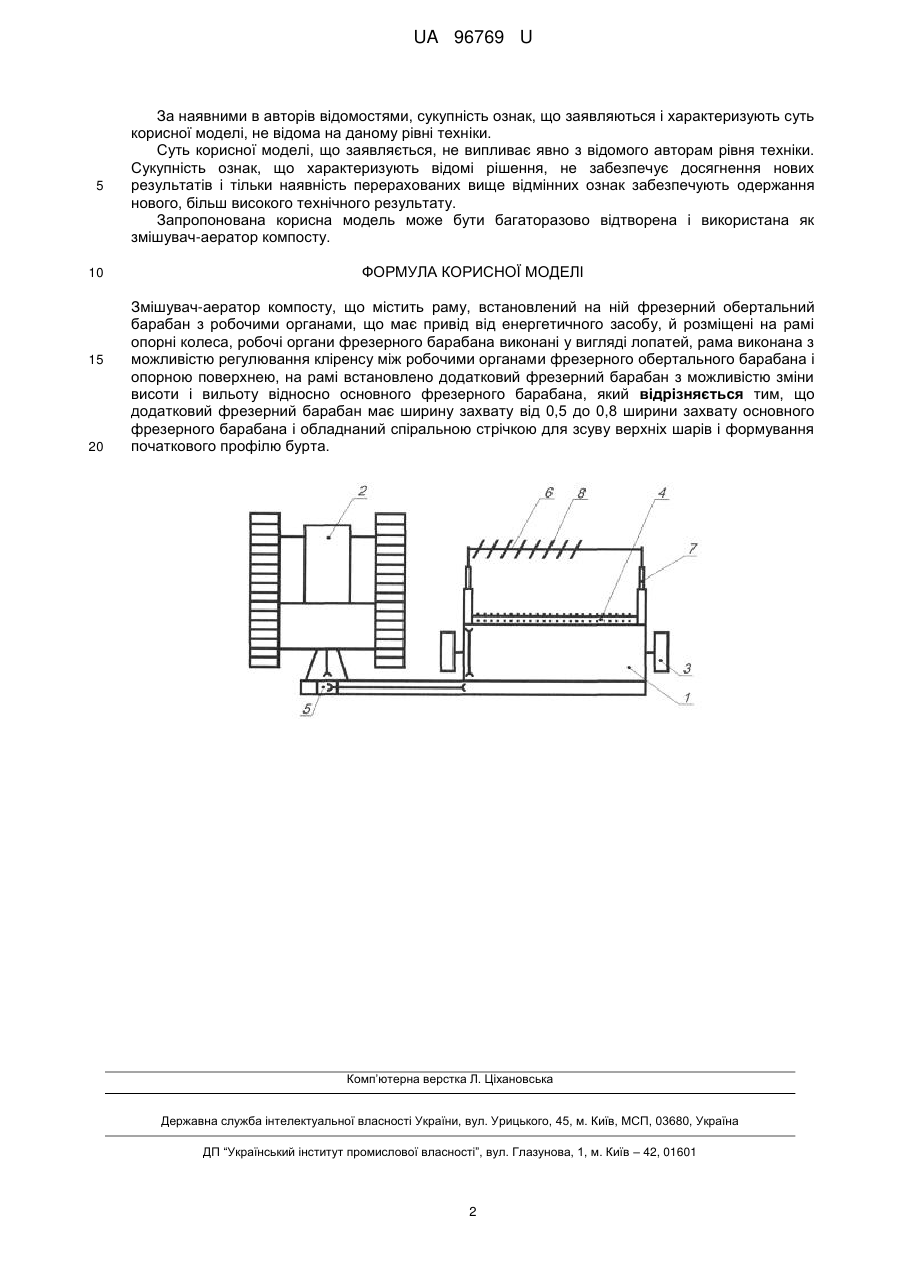

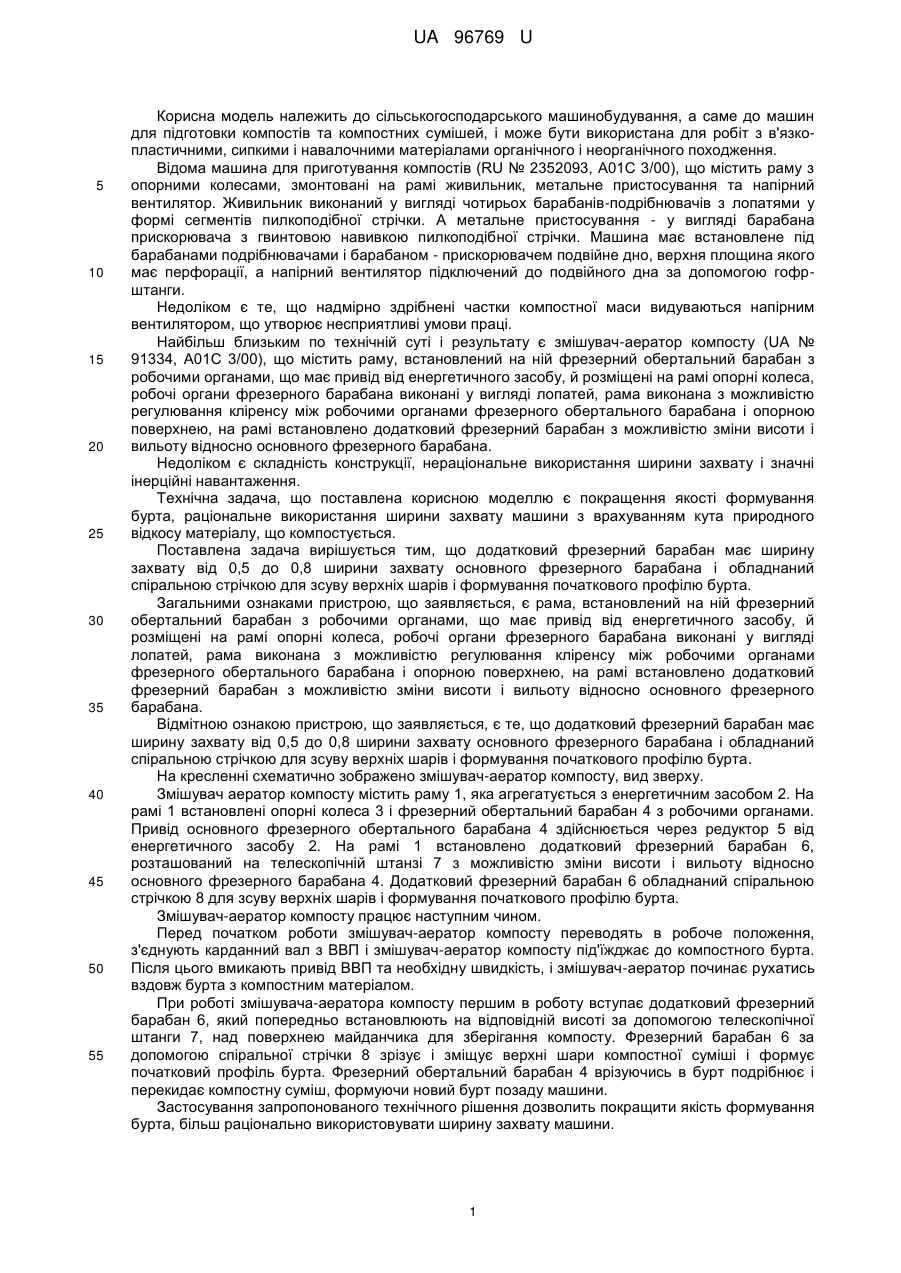

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. На рамі встановлено додатковий фрезерний барабан з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Додатковий фрезерний барабан має ширину захвату від 0,5 до 0,8 ширини захвату основного фрезерного барабана і обладнаний спіральною стрічкою для зсуву верхніх шарів і формування початкового профілю бурта. UA 96769 U (12) UA 96769 U UA 96769 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компостів (RU № 2352093, А01С 3/00), що містить раму з опорними колесами, змонтовані на рамі живильник, метальне пристосування та напірний вентилятор. Живильник виконаний у вигляді чотирьох барабанів-подрібнювачів з лопатями у формі сегментів пилкоподібної стрічки. А метальне пристосування - у вигляді барабана прискорювача з гвинтовою навивкою пилкоподібної стрічки. Машина має встановлене під барабанами подрібнювачами і барабаном - прискорювачем подвійне дно, верхня площина якого має перфорації, а напірний вентилятор підключений до подвійного дна за допомогою гофрштанги. Недоліком є те, що надмірно здрібнені частки компостної маси видуваються напірним вентилятором, що утворює несприятливі умови праці. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 91334, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Недоліком є складність конструкції, нераціональне використання ширини захвату і значні інерційні навантаження. Технічна задача, що поставлена корисною моделлю є покращення якості формування бурта, раціональне використання ширини захвату машини з врахуванням кута природного відкосу матеріалу, що компостується. Поставлена задача вирішується тим, що додатковий фрезерний барабан має ширину захвату від 0,5 до 0,8 ширини захвату основного фрезерного барабана і обладнаний спіральною стрічкою для зсуву верхніх шарів і формування початкового профілю бурта. Загальними ознаками пристрою, що заявляється, є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Відмітною ознакою пристрою, що заявляється, є те, що додатковий фрезерний барабан має ширину захвату від 0,5 до 0,8 ширини захвату основного фрезерного барабана і обладнаний спіральною стрічкою для зсуву верхніх шарів і формування початкового профілю бурта. На кресленні схематично зображено змішувач-аератор компосту, вид зверху. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Привід основного фрезерного обертального барабана 4 здійснюється через редуктор 5 від енергетичного засобу 2. На рамі 1 встановлено додатковий фрезерний барабан 6, розташований на телескопічній штанзі 7 з можливістю зміни висоти і вильоту відносно основного фрезерного барабана 4. Додатковий фрезерний барабан 6 обладнаний спіральною стрічкою 8 для зсуву верхніх шарів і формування початкового профілю бурта. Змішувач-аератор компосту працює наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту першим в роботу вступає додатковий фрезерний барабан 6, який попередньо встановлюють на відповідній висоті за допомогою телескопічної штанги 7, над поверхнею майданчика для зберігання компосту. Фрезерний барабан 6 за допомогою спіральної стрічки 8 зрізує і зміщує верхні шари компостної суміші і формує початковий профіль бурта. Фрезерний обертальний барабан 4 врізуючись в бурт подрібнює і перекидає компостну суміш, формуючи новий бурт позаду машини. Застосування запропонованого технічного рішення дозволить покращити якість формування бурта, більш раціонально використовувати ширину захвату машини. 1 UA 96769 U 5 10 15 20 За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, на рамі встановлено додатковий фрезерний барабан з можливістю зміни висоти і вильоту відносно основного фрезерного барабана, який відрізняється тим, що додатковий фрезерний барабан має ширину захвату від 0,5 до 0,8 ширини захвату основного фрезерного барабана і обладнаний спіральною стрічкою для зсуву верхніх шарів і формування початкового профілю бурта. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
