Спосіб ультразвукової пробопідготовки

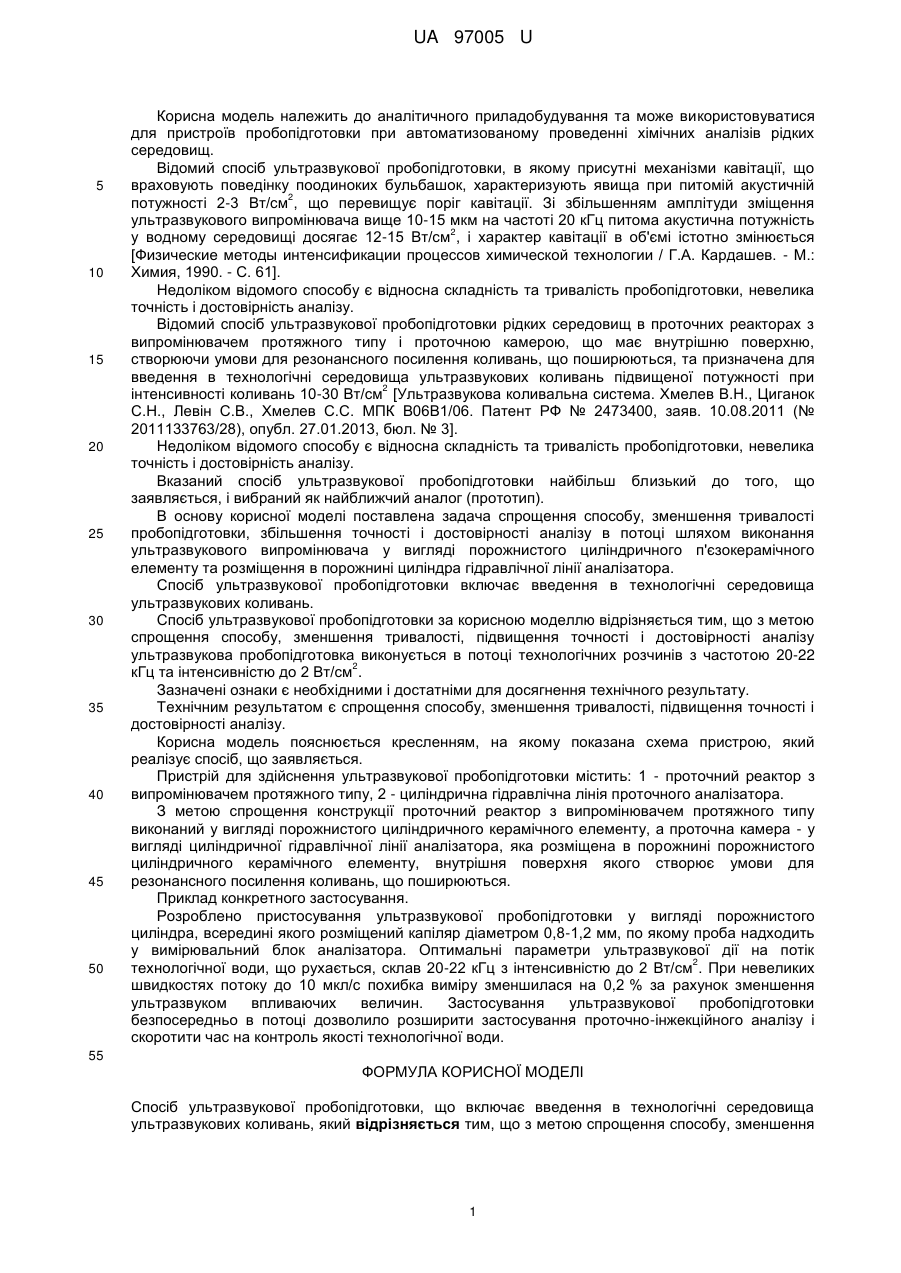

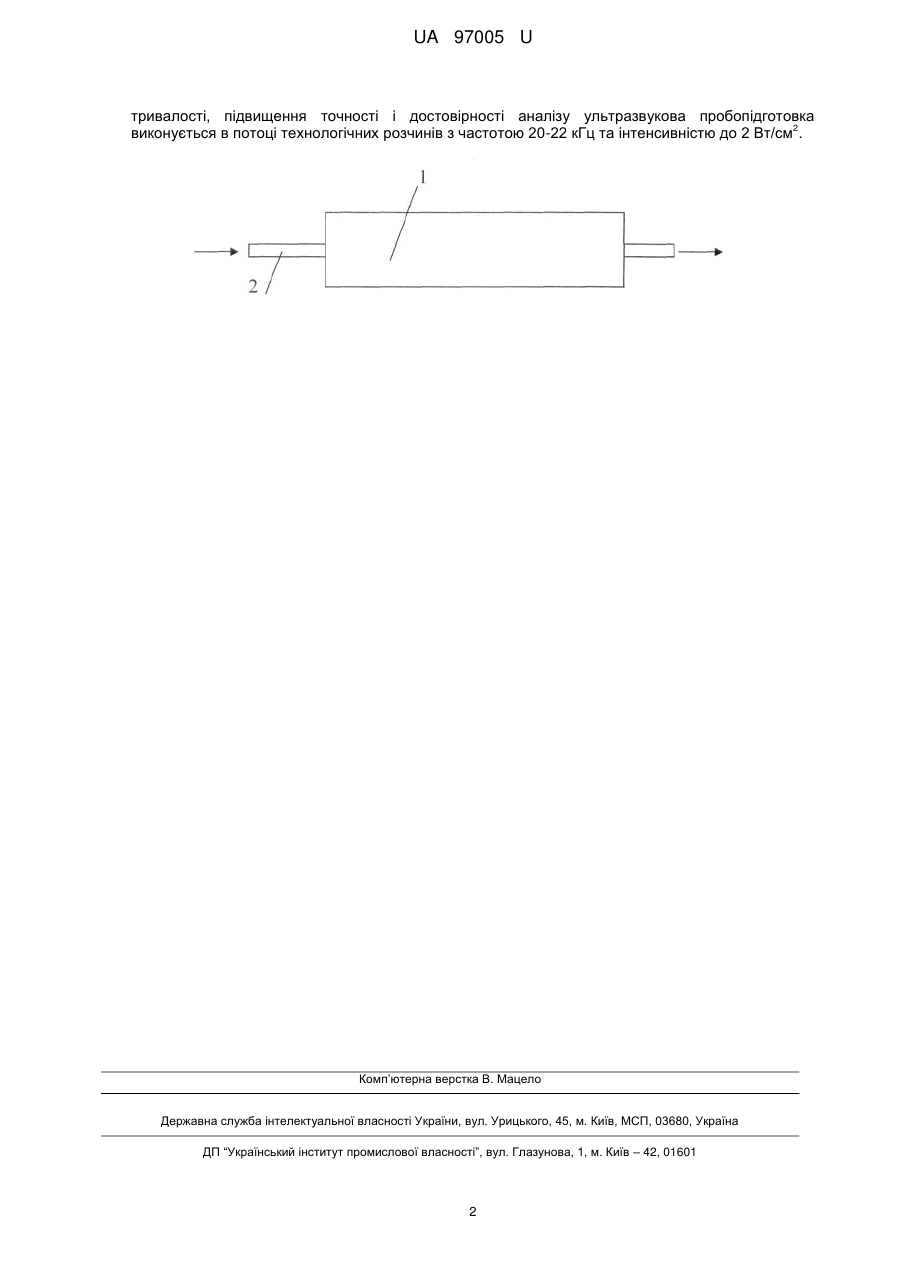

Реферат: UA 97005 U UA 97005 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до аналітичного приладобудування та може використовуватися для пристроїв пробопідготовки при автоматизованому проведенні хімічних аналізів рідких середовищ. Відомий спосіб ультразвукової пробопідготовки, в якому присутні механізми кавітації, що враховують поведінку поодиноких бульбашок, характеризують явища при питомій акустичній 2 потужності 2-3 Вт/см , що перевищує поріг кавітації. Зі збільшенням амплітуди зміщення ультразвукового випромінювача вище 10-15 мкм на частоті 20 кГц питома акустична потужність 2 у водному середовищі досягає 12-15 Вт/см , і характер кавітації в об'ємі істотно змінюється [Физические методы интенсификации процессов химической технологии / Г.А. Кардашев. - М.: Химия, 1990. - С. 61]. Недоліком відомого способу є відносна складність та тривалість пробопідготовки, невелика точність і достовірність аналізу. Відомий спосіб ультразвукової пробопідготовки рідких середовищ в проточних реакторах з випромінювачем протяжного типу і проточною камерою, що має внутрішню поверхню, створюючи умови для резонансного посилення коливань, що поширюються, та призначена для введення в технологічні середовища ультразвукових коливань підвищеної потужності при 2 інтенсивності коливань 10-30 Вт/см [Ультразвукова коливальна система. Хмелев В.Н., Циганок С.Н., Левін С.В., Хмелев С.С. МПК В06В1/06. Патент РФ № 2473400, заяв. 10.08.2011 (№ 2011133763/28), опубл. 27.01.2013, бюл. № 3]. Недоліком відомого способу є відносна складність та тривалість пробопідготовки, невелика точність і достовірність аналізу. Вказаний спосіб ультразвукової пробопідготовки найбільш близький до того, що заявляється, і вибраний як найближчий аналог (прототип). В основу корисної моделі поставлена задача спрощення способу, зменшення тривалості пробопідготовки, збільшення точності і достовірності аналізу в потоці шляхом виконання ультразвукового випромінювача у вигляді порожнистого циліндричного п'єзокерамічного елементу та розміщення в порожнині циліндра гідравлічної лінії аналізатора. Спосіб ультразвукової пробопідготовки включає введення в технологічні середовища ультразвукових коливань. Спосіб ультразвукової пробопідготовки за корисною моделлю відрізняється тим, що з метою спрощення способу, зменшення тривалості, підвищення точності і достовірності аналізу ультразвукова пробопідготовка виконується в потоці технологічних розчинів з частотою 20-22 2 кГц та інтенсивністю до 2 Вт/см . Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є спрощення способу, зменшення тривалості, підвищення точності і достовірності аналізу. Корисна модель пояснюється кресленням, на якому показана схема пристрою, який реалізує спосіб, що заявляється. Пристрій для здійснення ультразвукової пробопідготовки містить: 1 - проточний реактор з випромінювачем протяжного типу, 2 - циліндрична гідравлічна лінія проточного аналізатора. З метою спрощення конструкції проточний реактор з випромінювачем протяжного типу виконаний у вигляді порожнистого циліндричного керамічного елементу, а проточна камера - у вигляді циліндричної гідравлічної лінії аналізатора, яка розміщена в порожнині порожнистого циліндричного керамічного елементу, внутрішня поверхня якого створює умови для резонансного посилення коливань, що поширюються. Приклад конкретного застосування. Розроблено пристосування ультразвукової пробопідготовки у вигляді порожнистого циліндра, всередині якого розміщений капіляр діаметром 0,8-1,2 мм, по якому проба надходить у вимірювальний блок аналізатора. Оптимальні параметри ультразвукової дії на потік 2 технологічної води, що рухається, склав 20-22 кГц з інтенсивністю до 2 Вт/см . При невеликих швидкостях потоку до 10 мкл/с похибка виміру зменшилася на 0,2 % за рахунок зменшення ультразвуком впливаючих величин. Застосування ультразвукової пробопідготовки безпосередньо в потоці дозволило розширити застосування проточно-інжекційного аналізу і скоротити час на контроль якості технологічної води. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб ультразвукової пробопідготовки, що включає введення в технологічні середовища ультразвукових коливань, який відрізняється тим, що з метою спрощення способу, зменшення 1 UA 97005 U тривалості, підвищення точності і достовірності аналізу ультразвукова пробопідготовка 2 виконується в потоці технологічних розчинів з частотою 20-22 кГц та інтенсивністю до 2 Вт/см . Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
