Опалубка з рухомим модулем для бетонування монолітних конструкцій

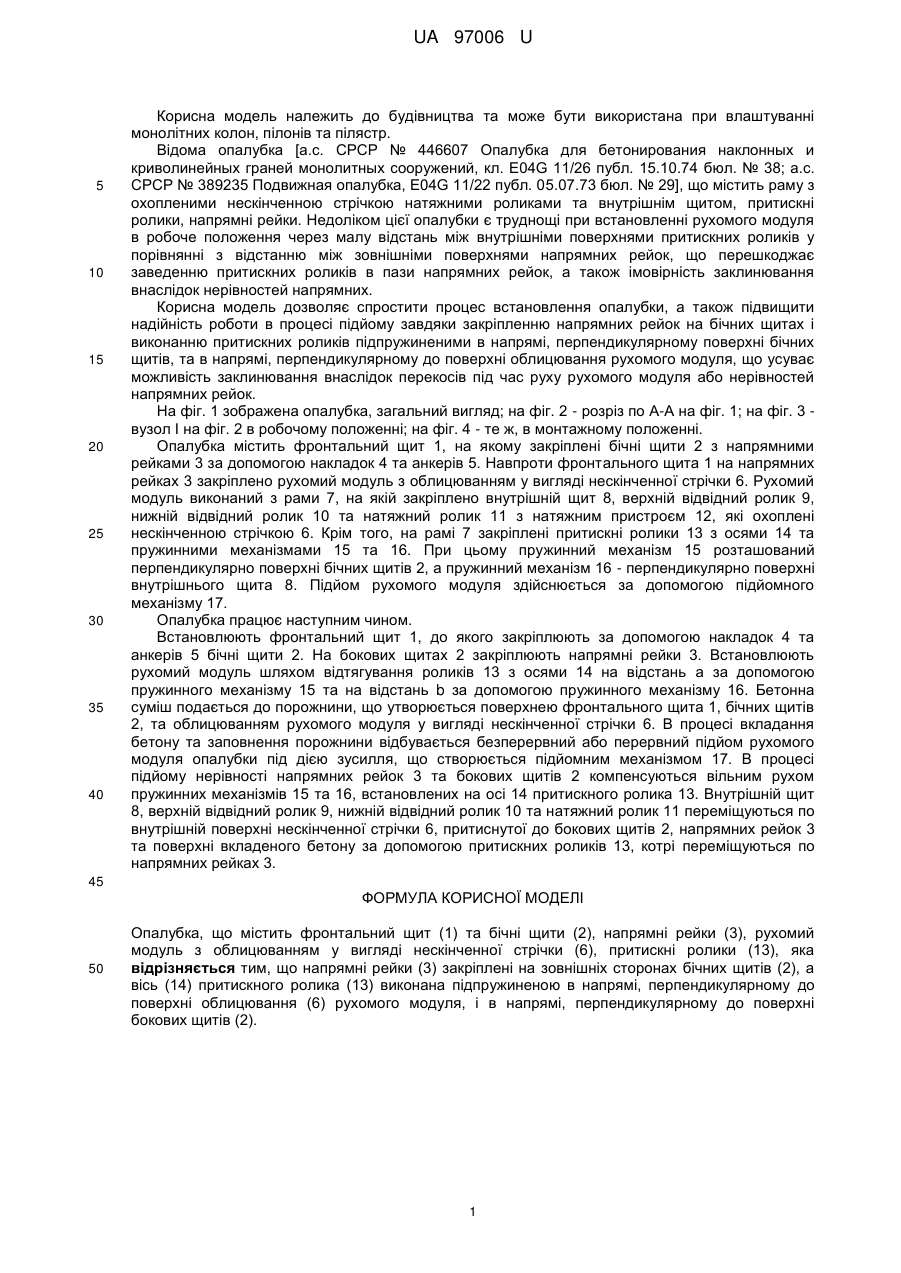

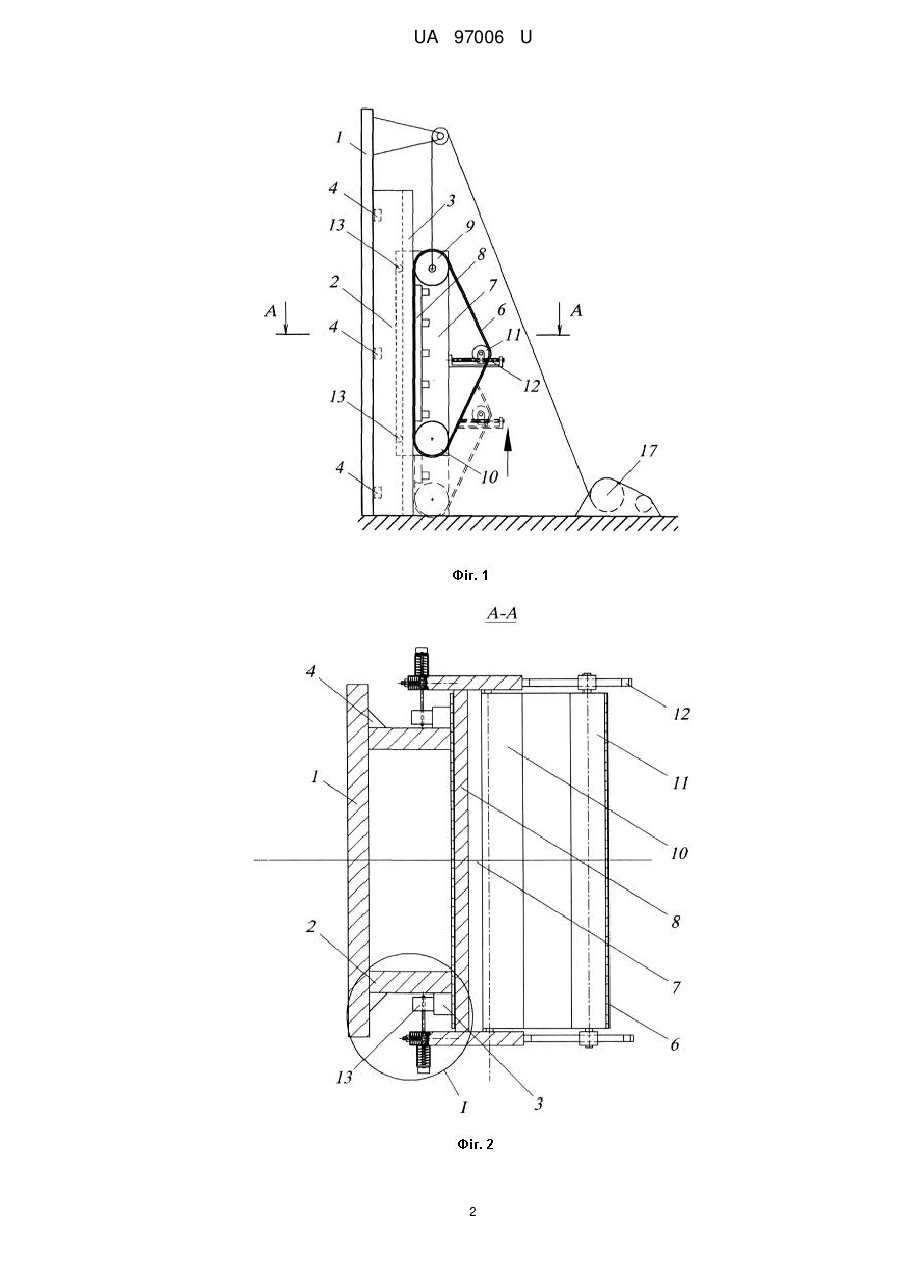

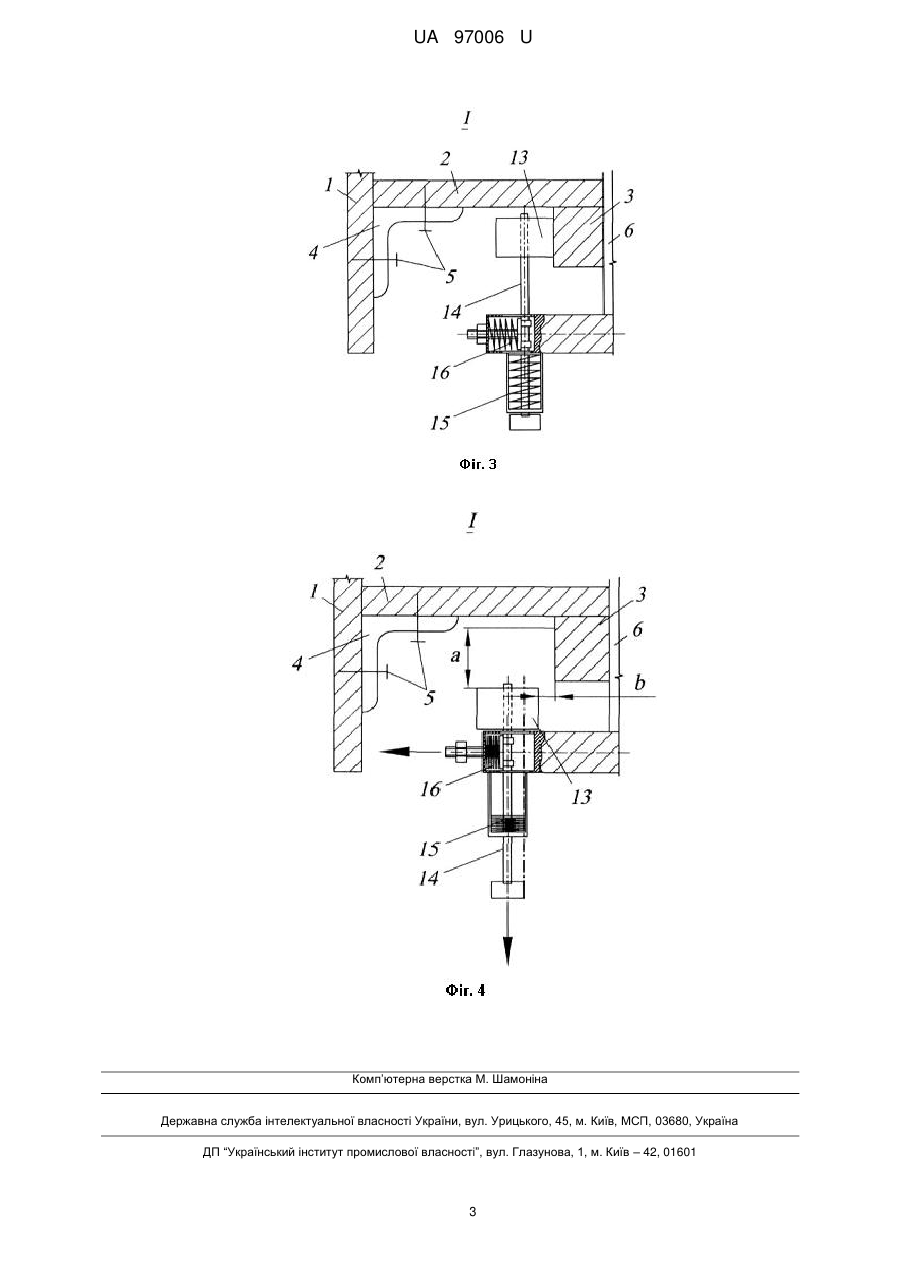

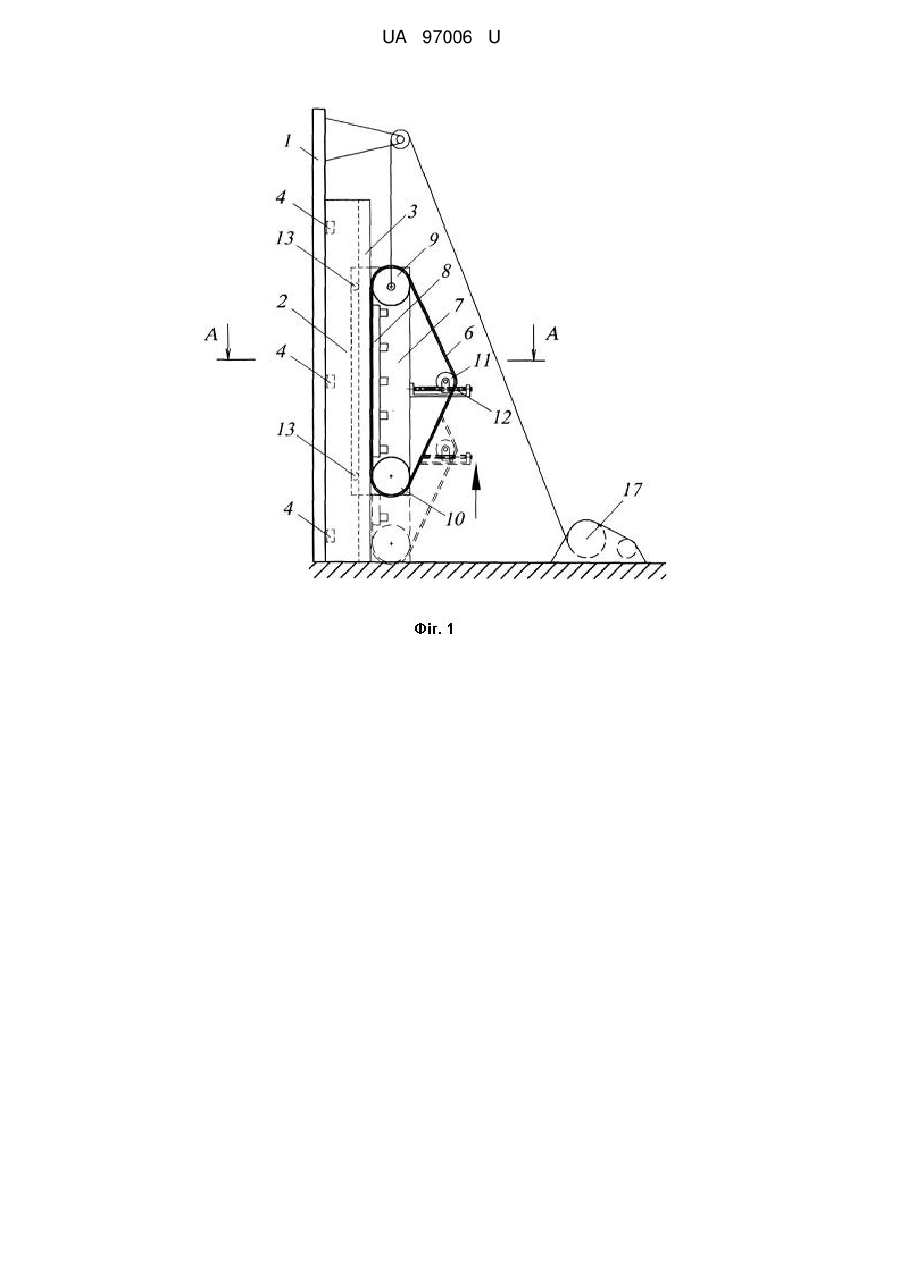

Реферат: Опалубка містить фронтальний щит (1) та бічні щити (2), напрямні рейки (3), рухомий модуль з облицюванням у вигляді нескінченної стрічки (6), притискні ролики (13). Напрямні рейки (3) закріплені на зовнішніх сторонах бічних щитів (2), а вісь (14) притискного ролика (13) виконана підпружиненою в напрямі, перпендикулярному до поверхні облицювання (6) рухомого модуля, і в напрямі, перпендикулярному до поверхні бокових щитів (2). UA 97006 U (12) UA 97006 U UA 97006 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва та може бути використана при влаштуванні монолітних колон, пілонів та пілястр. Відома опалубка [а.с. CPCР № 446607 Опалубка для бетонирования наклонных и криволинейных граней монолитных сооружений, кл. E04G 11/26 публ. 15.10.74 бюл. № 38; а.с. СРСР № 389235 Подвижная опалубка, E04G 11/22 публ. 05.07.73 бюл. № 29], що містить раму з охопленими нескінченною стрічкою натяжними роликами та внутрішнім щитом, притискні ролики, напрямні рейки. Недоліком цієї опалубки є труднощі при встановленні рухомого модуля в робоче положення через малу відстань між внутрішніми поверхнями притискних роликів у порівнянні з відстанню між зовнішніми поверхнями напрямних рейок, що перешкоджає заведенню притискних роликів в пази напрямних рейок, а також імовірність заклинювання внаслідок нерівностей напрямних. Корисна модель дозволяє спростити процес встановлення опалубки, а також підвищити надійність роботи в процесі підйому завдяки закріпленню напрямних рейок на бічних щитах і виконанню притискних роликів підпружиненими в напрямі, перпендикулярному поверхні бічних щитів, та в напрямі, перпендикулярному до поверхні облицювання рухомого модуля, що усуває можливість заклинювання внаслідок перекосів під час руху рухомого модуля або нерівностей напрямних рейок. На фіг. 1 зображена опалубка, загальний вигляд; на фіг. 2 - розріз по А-А на фіг. 1; на фіг. 3 вузол І на фіг. 2 в робочому положенні; на фіг. 4 - те ж, в монтажному положенні. Опалубка містить фронтальний щит 1, на якому закріплені бічні щити 2 з напрямними рейками 3 за допомогою накладок 4 та анкерів 5. Навпроти фронтального щита 1 на напрямних рейках 3 закріплено рухомий модуль з облицюванням у вигляді нескінченної стрічки 6. Рухомий модуль виконаний з рами 7, на якій закріплено внутрішній щит 8, верхній відвідний ролик 9, нижній відвідний ролик 10 та натяжний ролик 11 з натяжним пристроєм 12, які охоплені нескінченною стрічкою 6. Крім того, на рамі 7 закріплені притискні ролики 13 з осями 14 та пружинними механізмами 15 та 16. При цьому пружинний механізм 15 розташований перпендикулярно поверхні бічних щитів 2, а пружинний механізм 16 - перпендикулярно поверхні внутрішнього щита 8. Підйом рухомого модуля здійснюється за допомогою підйомного механізму 17. Опалубка працює наступним чином. Встановлюють фронтальний щит 1, до якого закріплюють за допомогою накладок 4 та анкерів 5 бічні щити 2. На бокових щитах 2 закріплюють напрямні рейки 3. Встановлюють рухомий модуль шляхом відтягування роликів 13 з осями 14 на відстань а за допомогою пружинного механізму 15 та на відстань b за допомогою пружинного механізму 16. Бетонна суміш подається до порожнини, що утворюється поверхнею фронтального щита 1, бічних щитів 2, та облицюванням рухомого модуля у вигляді нескінченної стрічки 6. В процесі вкладання бетону та заповнення порожнини відбувається безперервний або перервний підйом рухомого модуля опалубки під дією зусилля, що створюється підйомним механізмом 17. В процесі підйому нерівності напрямних рейок 3 та бокових щитів 2 компенсуються вільним рухом пружинних механізмів 15 та 16, встановлених на осі 14 притискного ролика 13. Внутрішній щит 8, верхній відвідний ролик 9, нижній відвідний ролик 10 та натяжний ролик 11 переміщуються по внутрішній поверхні нескінченної стрічки 6, притиснутої до бокових щитів 2, напрямних рейок 3 та поверхні вкладеного бетону за допомогою притискних роликів 13, котрі переміщуються по напрямних рейках 3. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Опалубка, що містить фронтальний щит (1) та бічні щити (2), напрямні рейки (3), рухомий модуль з облицюванням у вигляді нескінченної стрічки (6), притискні ролики (13), яка відрізняється тим, що напрямні рейки (3) закріплені на зовнішніх сторонах бічних щитів (2), а вісь (14) притискного ролика (13) виконана підпружиненою в напрямі, перпендикулярному до поверхні облицювання (6) рухомого модуля, і в напрямі, перпендикулярному до поверхні бокових щитів (2). 1 UA 97006 U 2 UA 97006 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
