Пружна втулково-пальцева муфта

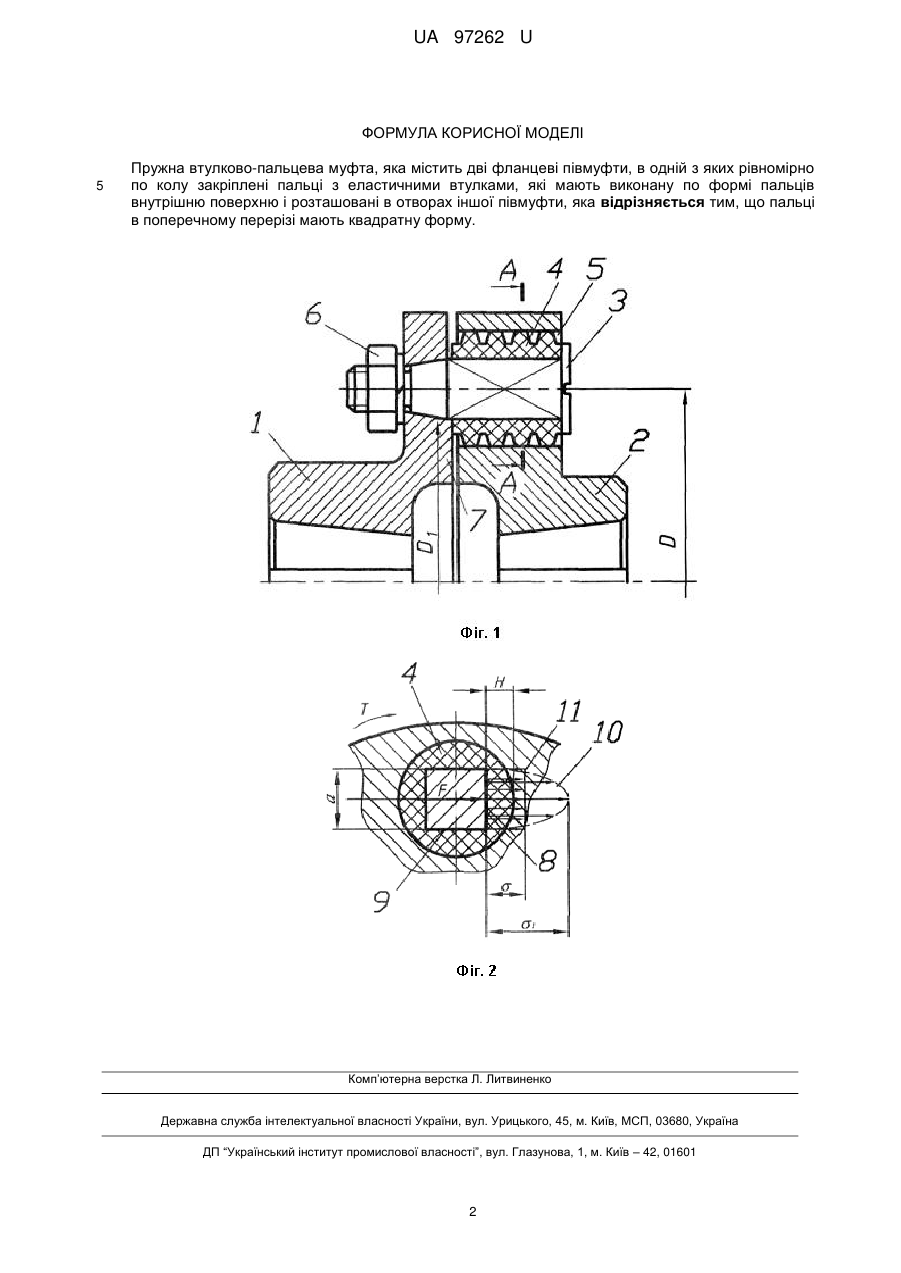

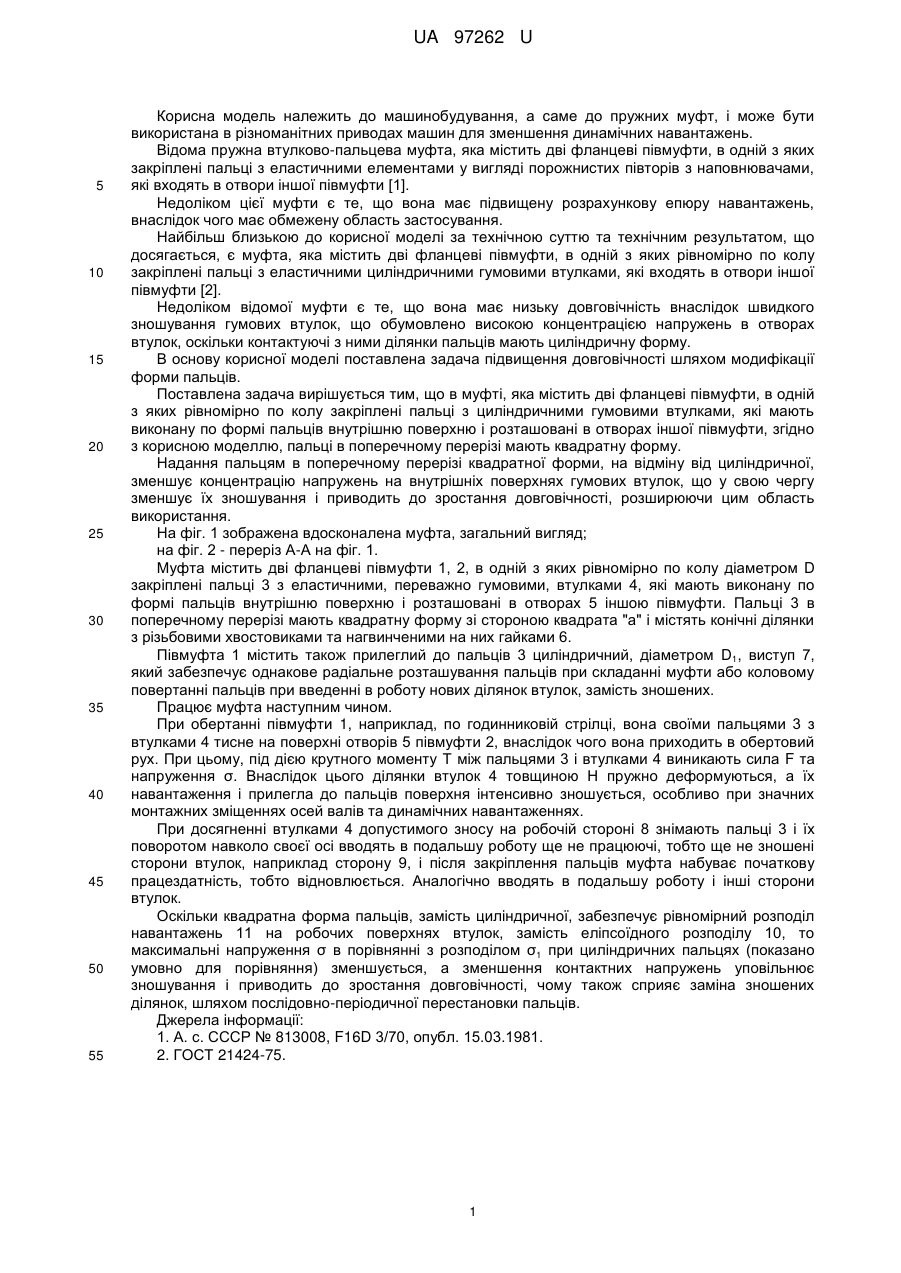

Реферат: Пружна втулково-пальцева муфта містить дві фланцеві півмуфти, в одній з яких рівномірно по колу закріплені пальці з еластичними втулками, які мають виконану по формі пальців внутрішню поверхню і розташовані в отворах іншої півмуфти. При цьому пальці в поперечному перерізі мають квадратну форму. UA 97262 U (54) ПРУЖНА ВТУЛКОВО-ПАЛЬЦЕВА МУФТА UA 97262 U UA 97262 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана в різноманітних приводах машин для зменшення динамічних навантажень. Відома пружна втулково-пальцева муфта, яка містить дві фланцеві півмуфти, в одній з яких закріплені пальці з еластичними елементами у вигляді порожнистих півторів з наповнювачами, які входять в отвори іншої півмуфти [1]. Недоліком цієї муфти є те, що вона має підвищену розрахункову епюру навантажень, внаслідок чого має обмежену область застосування. Найбільш близькою до корисної моделі за технічною суттю та технічним результатом, що досягається, є муфта, яка містить дві фланцеві півмуфти, в одній з яких рівномірно по колу закріплені пальці з еластичними циліндричними гумовими втулками, які входять в отвори іншої півмуфти [2]. Недоліком відомої муфти є те, що вона має низьку довговічність внаслідок швидкого зношування гумових втулок, що обумовлено високою концентрацією напружень в отворах втулок, оскільки контактуючі з ними ділянки пальців мають циліндричну форму. В основу корисної моделі поставлена задача підвищення довговічності шляхом модифікації форми пальців. Поставлена задача вирішується тим, що в муфті, яка містить дві фланцеві півмуфти, в одній з яких рівномірно по колу закріплені пальці з циліндричними гумовими втулками, які мають виконану по формі пальців внутрішню поверхню і розташовані в отворах іншої півмуфти, згідно з корисною моделлю, пальці в поперечному перерізі мають квадратну форму. Надання пальцям в поперечному перерізі квадратної форми, на відміну від циліндричної, зменшує концентрацію напружень на внутрішніх поверхнях гумових втулок, що у свою чергу зменшує їх зношування і приводить до зростання довговічності, розширюючи цим область використання. На фіг. 1 зображена вдосконалена муфта, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. Муфта містить дві фланцеві півмуфти 1, 2, в одній з яких рівномірно по колу діаметром D закріплені пальці 3 з еластичними, переважно гумовими, втулками 4, які мають виконану по формі пальців внутрішню поверхню і розташовані в отворах 5 іншою півмуфти. Пальці 3 в поперечному перерізі мають квадратну форму зі стороною квадрата "а" і містять конічні ділянки з різьбовими хвостовиками та нагвинченими на них гайками 6. Півмуфта 1 містить також прилеглий до пальців 3 циліндричний, діаметром D1, виступ 7, який забезпечує однакове радіальне розташування пальців при складанні муфти або коловому повертанні пальців при введенні в роботу нових ділянок втулок, замість зношених. Працює муфта наступним чином. При обертанні півмуфти 1, наприклад, по годинниковій стрілці, вона своїми пальцями 3 з втулками 4 тисне на поверхні отворів 5 півмуфти 2, внаслідок чого вона приходить в обертовий рух. При цьому, під дією крутного моменту Т між пальцями 3 і втулками 4 виникають сила F та напруження σ. Внаслідок цього ділянки втулок 4 товщиною Н пружно деформуються, а їх навантаження і прилегла до пальців поверхня інтенсивно зношується, особливо при значних монтажних зміщеннях осей валів та динамічних навантаженнях. При досягненні втулками 4 допустимого зносу на робочій стороні 8 знімають пальці 3 і їх поворотом навколо своєї осі вводять в подальшу роботу ще не працюючі, тобто ще не зношені сторони втулок, наприклад сторону 9, і після закріплення пальців муфта набуває початкову працездатність, тобто відновлюється. Аналогічно вводять в подальшу роботу і інші сторони втулок. Оскільки квадратна форма пальців, замість циліндричної, забезпечує рівномірний розподіл навантажень 11 на робочих поверхнях втулок, замість еліпсоїдного розподілу 10, то максимальні напруження σ в порівнянні з розподілом σ1 при циліндричних пальцях (показано умовно для порівняння) зменшується, а зменшення контактних напружень уповільнює зношування і приводить до зростання довговічності, чому також сприяє заміна зношених ділянок, шляхом послідовно-періодичної перестановки пальців. Джерела інформації: 1. А. с. СССР № 813008, F16D 3/70, опубл. 15.03.1981. 2. ГОСТ 21424-75. 1 UA 97262 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пружна втулково-пальцева муфта, яка містить дві фланцеві півмуфти, в одній з яких рівномірно по колу закріплені пальці з еластичними втулками, які мають виконану по формі пальців внутрішню поверхню і розташовані в отворах іншої півмуфти, яка відрізняється тим, що пальці в поперечному перерізі мають квадратну форму. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
