Пружна призматична шпонка

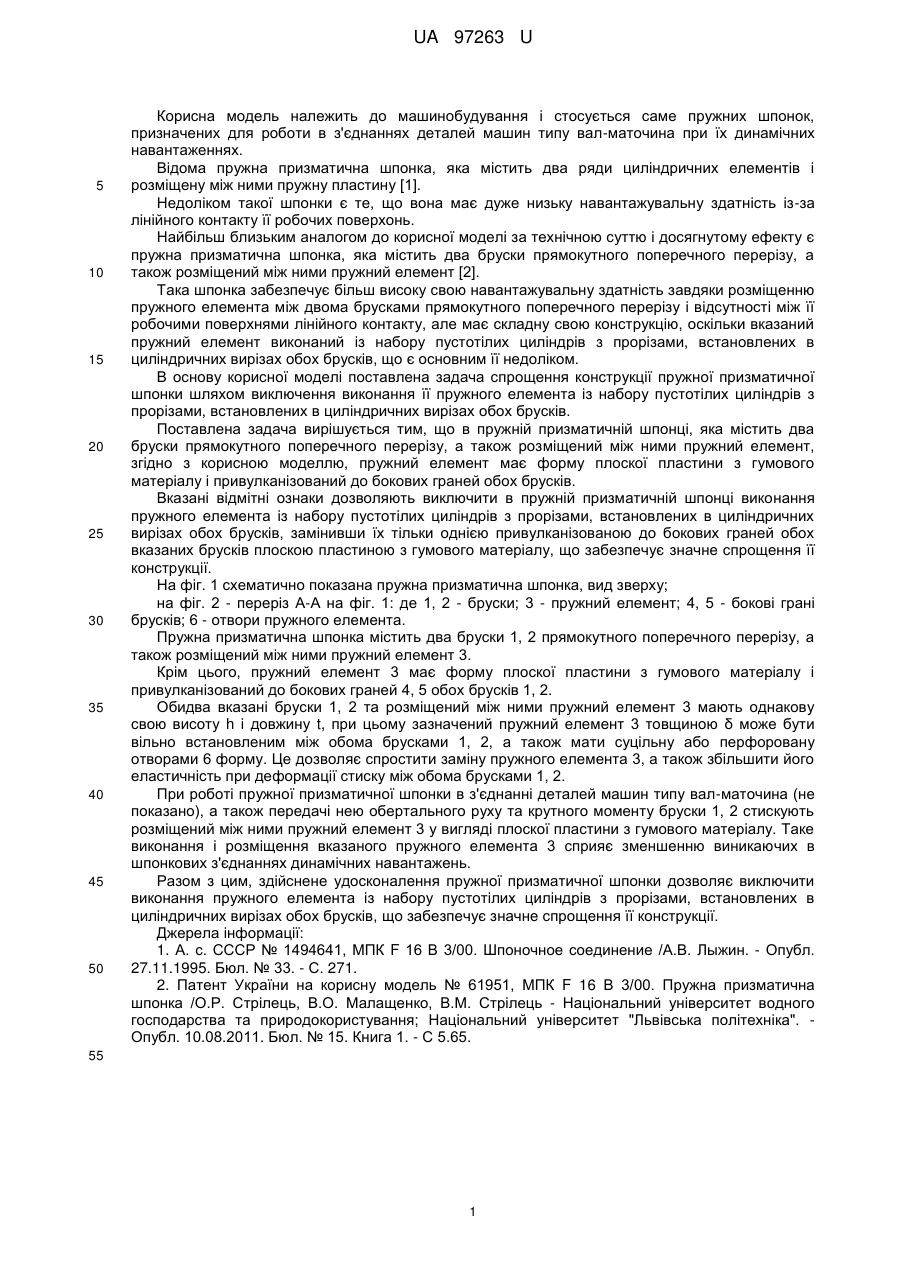

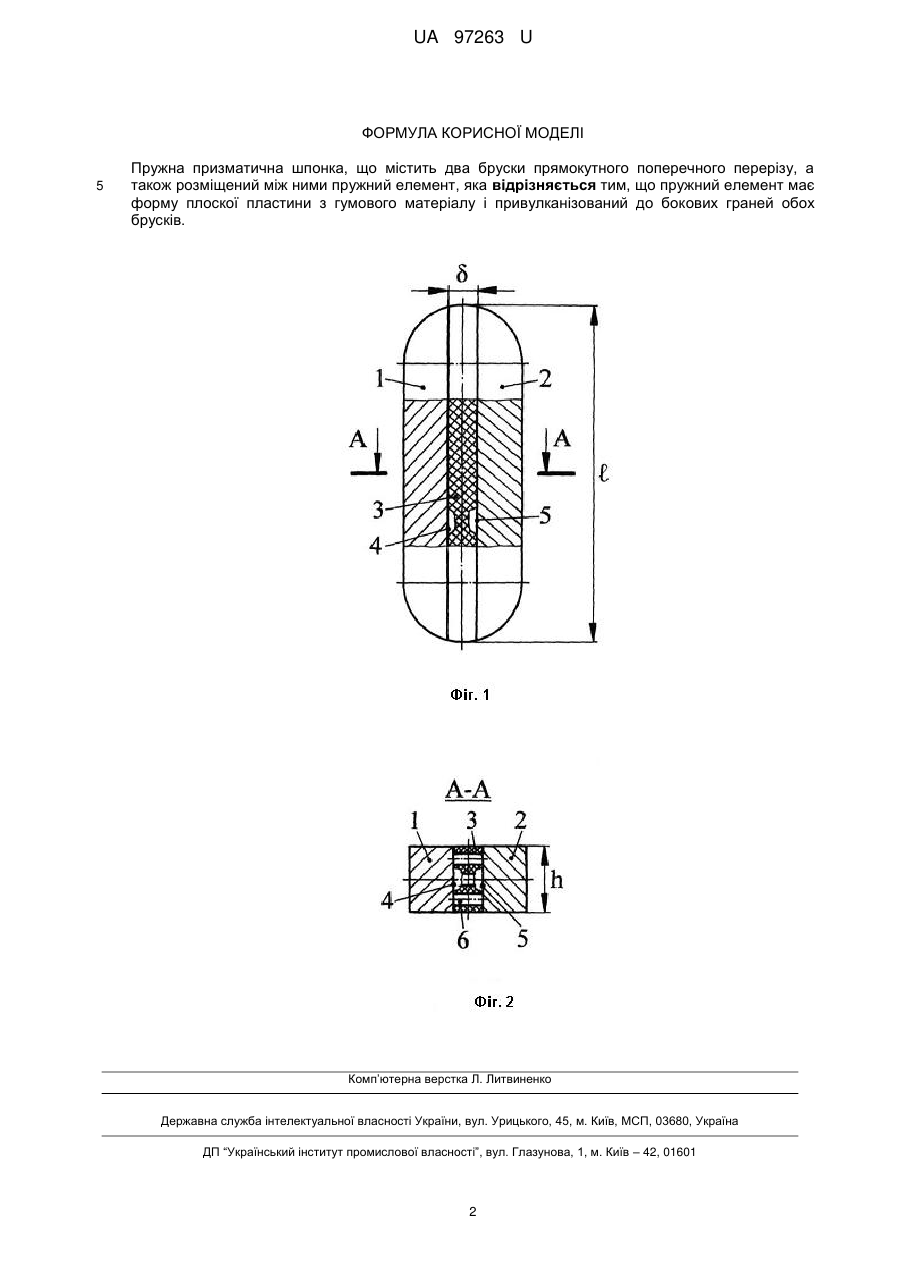

Реферат: Пружна призматична шпонка містить два бруски прямокутного поперечного перерізу, а також розміщений між ними пружний елемент. Пружний елемент має форму плоскої пластини з гумового матеріалу і привулканізований до бокових граней обох брусків. UA 97263 U (54) ПРУЖНА ПРИЗМАТИЧНА ШПОНКА UA 97263 U UA 97263 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і стосується саме пружних шпонок, призначених для роботи в з'єднаннях деталей машин типу вал-маточина при їх динамічних навантаженнях. Відома пружна призматична шпонка, яка містить два ряди циліндричних елементів і розміщену між ними пружну пластину [1]. Недоліком такої шпонки є те, що вона має дуже низьку навантажувальну здатність із-за лінійного контакту її робочих поверхонь. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягнутому ефекту є пружна призматична шпонка, яка містить два бруски прямокутного поперечного перерізу, а також розміщений між ними пружний елемент [2]. Така шпонка забезпечує більш високу свою навантажувальну здатність завдяки розміщенню пружного елемента між двома брусками прямокутного поперечного перерізу і відсутності між її робочими поверхнями лінійного контакту, але має складну свою конструкцію, оскільки вказаний пружний елемент виконаний із набору пустотілих циліндрів з прорізами, встановлених в циліндричних вирізах обох брусків, що є основним її недоліком. В основу корисної моделі поставлена задача спрощення конструкції пружної призматичної шпонки шляхом виключення виконання її пружного елемента із набору пустотілих циліндрів з прорізами, встановлених в циліндричних вирізах обох брусків. Поставлена задача вирішується тим, що в пружній призматичній шпонці, яка містить два бруски прямокутного поперечного перерізу, а також розміщений між ними пружний елемент, згідно з корисною моделлю, пружний елемент має форму плоскої пластини з гумового матеріалу і привулканізований до бокових граней обох брусків. Вказані відмітні ознаки дозволяють виключити в пружній призматичній шпонці виконання пружного елемента із набору пустотілих циліндрів з прорізами, встановлених в циліндричних вирізах обох брусків, замінивши їх тільки однією привулканізованою до бокових граней обох вказаних брусків плоскою пластиною з гумового матеріалу, що забезпечує значне спрощення її конструкції. На фіг. 1 схематично показана пружна призматична шпонка, вид зверху; на фіг. 2 - переріз А-А на фіг. 1: де 1, 2 - бруски; 3 - пружний елемент; 4, 5 - бокові грані брусків; 6 - отвори пружного елемента. Пружна призматична шпонка містить два бруски 1, 2 прямокутного поперечного перерізу, а також розміщений між ними пружний елемент 3. Крім цього, пружний елемент 3 має форму плоскої пластини з гумового матеріалу і привулканізований до бокових граней 4, 5 обох брусків 1, 2. Обидва вказані бруски 1, 2 та розміщений між ними пружний елемент 3 мають однакову свою висоту h і довжину t, при цьому зазначений пружний елемент 3 товщиною δ може бути вільно встановленим між обома брусками 1, 2, а також мати суцільну або перфоровану отворами 6 форму. Це дозволяє спростити заміну пружного елемента 3, а також збільшити його еластичність при деформації стиску між обома брусками 1, 2. При роботі пружної призматичної шпонки в з'єднанні деталей машин типу вал-маточина (не показано), а також передачі нею обертального руху та крутного моменту бруски 1, 2 стискують розміщений між ними пружний елемент 3 у вигляді плоскої пластини з гумового матеріалу. Таке виконання і розміщення вказаного пружного елемента 3 сприяє зменшенню виникаючих в шпонкових з'єднаннях динамічних навантажень. Разом з цим, здійснене удосконалення пружної призматичної шпонки дозволяє виключити виконання пружного елемента із набору пустотілих циліндрів з прорізами, встановлених в циліндричних вирізах обох брусків, що забезпечує значне спрощення її конструкції. Джерела інформації: 1. А. с. СССР № 1494641, МПК F 16 В 3/00. Шпоночное соединение /А.В. Лыжин. - Опубл. 27.11.1995. Бюл. № 33. - С. 271. 2. Патент України на корисну модель № 61951, МПК F 16 В 3/00. Пружна призматична шпонка /О.Р. Стрілець, В.О. Малащенко, В.М. Стрілець - Національний університет водного господарства та природокористування; Національний університет "Львівська політехніка". Опубл. 10.08.2011. Бюл. № 15. Книга 1. - С 5.65. 55 1 UA 97263 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пружна призматична шпонка, що містить два бруски прямокутного поперечного перерізу, а також розміщений між ними пружний елемент, яка відрізняється тим, що пружний елемент має форму плоскої пластини з гумового матеріалу і привулканізований до бокових граней обох брусків. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
