Гвинтовий механізм

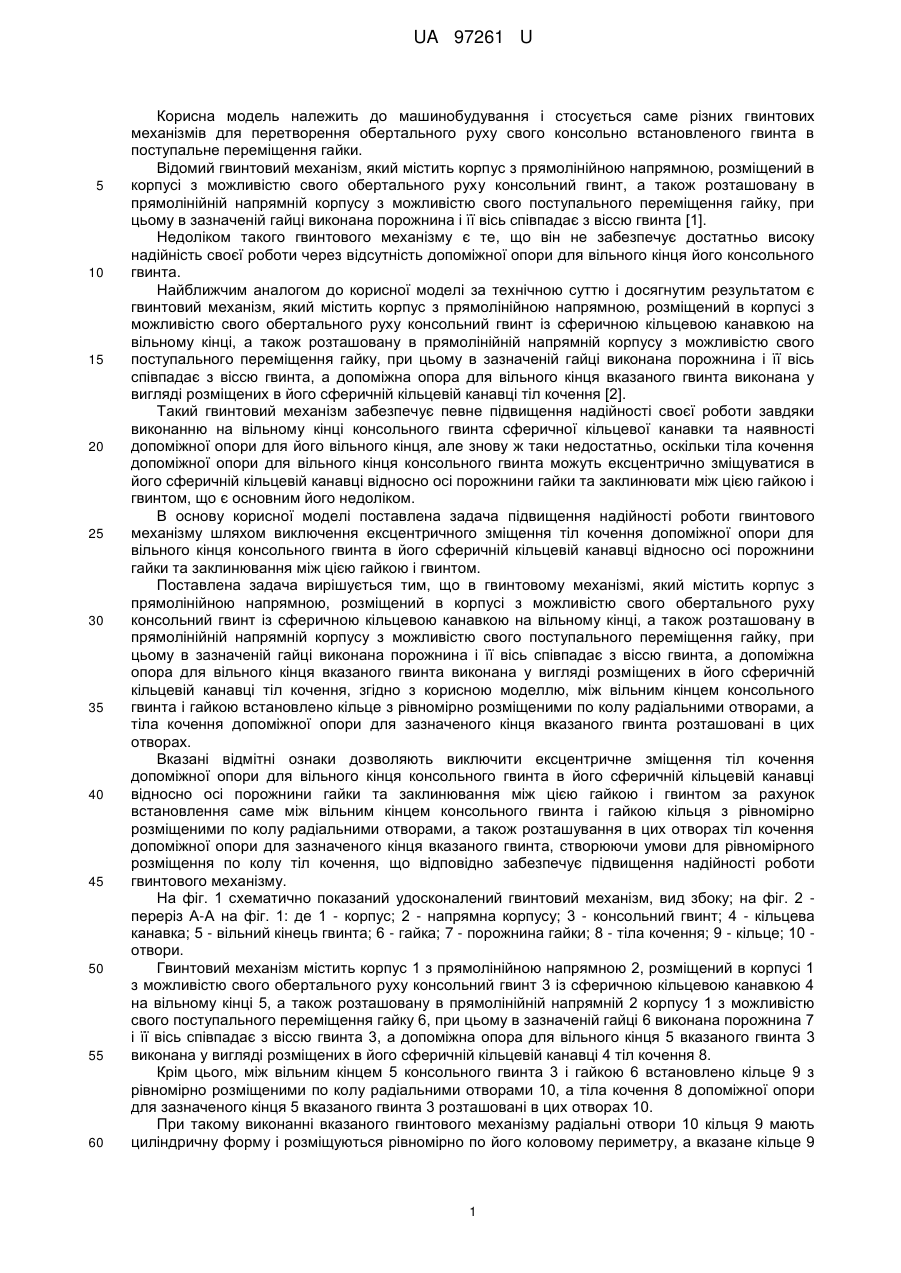

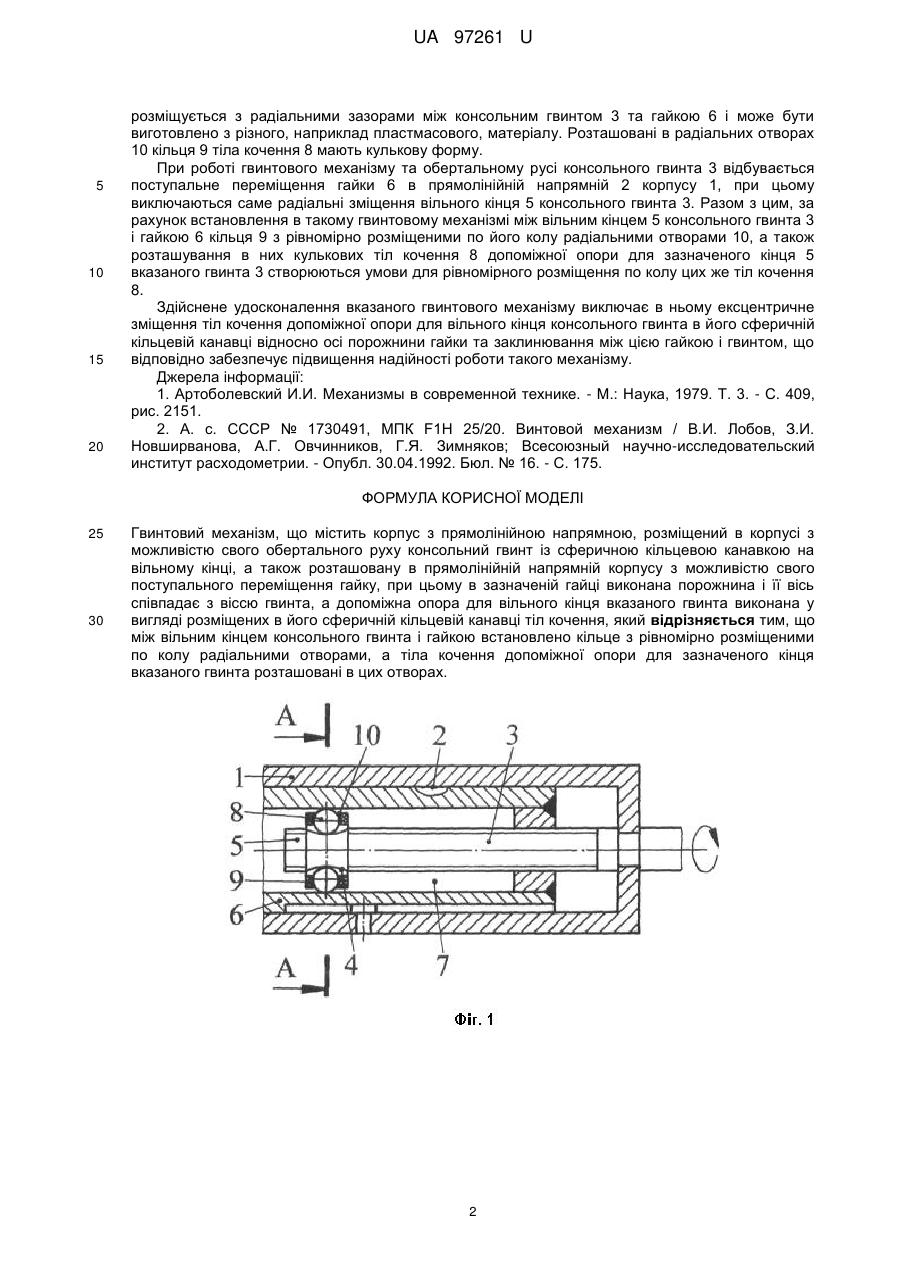

Реферат: UA 97261 U UA 97261 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних гвинтових механізмів для перетворення обертального руху свого консольно встановленого гвинта в поступальне переміщення гайки. Відомий гвинтовий механізм, який містить корпус з прямолінійною напрямною, розміщений в корпусі з можливістю свого обертального руху консольний гвинт, а також розташовану в прямолінійній напрямній корпусу з можливістю свого поступального переміщення гайку, при цьому в зазначеній гайці виконана порожнина і її вісь співпадає з віссю гвинта [1]. Недоліком такого гвинтового механізму є те, що він не забезпечує достатньо високу надійність своєї роботи через відсутність допоміжної опори для вільного кінця його консольного гвинта. Найближчим аналогом до корисної моделі за технічною суттю і досягнутим результатом є гвинтовий механізм, який містить корпус з прямолінійною напрямною, розміщений в корпусі з можливістю свого обертального руху консольний гвинт із сферичною кільцевою канавкою на вільному кінці, а також розташовану в прямолінійній напрямній корпусу з можливістю свого поступального переміщення гайку, при цьому в зазначеній гайці виконана порожнина і її вісь співпадає з віссю гвинта, а допоміжна опора для вільного кінця вказаного гвинта виконана у вигляді розміщених в його сферичній кільцевій канавці тіл кочення [2]. Такий гвинтовий механізм забезпечує певне підвищення надійності своєї роботи завдяки виконанню на вільному кінці консольного гвинта сферичної кільцевої канавки та наявності допоміжної опори для його вільного кінця, але знову ж таки недостатньо, оскільки тіла кочення допоміжної опори для вільного кінця консольного гвинта можуть ексцентрично зміщуватися в його сферичній кільцевій канавці відносно осі порожнини гайки та заклинювати між цією гайкою і гвинтом, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення надійності роботи гвинтового механізму шляхом виключення ексцентричного зміщення тіл кочення допоміжної опори для вільного кінця консольного гвинта в його сферичній кільцевій канавці відносно осі порожнини гайки та заклинювання між цією гайкою і гвинтом. Поставлена задача вирішується тим, що в гвинтовому механізмі, який містить корпус з прямолінійною напрямною, розміщений в корпусі з можливістю свого обертального руху консольний гвинт із сферичною кільцевою канавкою на вільному кінці, а також розташовану в прямолінійній напрямній корпусу з можливістю свого поступального переміщення гайку, при цьому в зазначеній гайці виконана порожнина і її вісь співпадає з віссю гвинта, а допоміжна опора для вільного кінця вказаного гвинта виконана у вигляді розміщених в його сферичній кільцевій канавці тіл кочення, згідно з корисною моделлю, між вільним кінцем консольного гвинта і гайкою встановлено кільце з рівномірно розміщеними по колу радіальними отворами, а тіла кочення допоміжної опори для зазначеного кінця вказаного гвинта розташовані в цих отворах. Вказані відмітні ознаки дозволяють виключити ексцентричне зміщення тіл кочення допоміжної опори для вільного кінця консольного гвинта в його сферичній кільцевій канавці відносно осі порожнини гайки та заклинювання між цією гайкою і гвинтом за рахунок встановлення саме між вільним кінцем консольного гвинта і гайкою кільця з рівномірно розміщеними по колу радіальними отворами, а також розташування в цих отворах тіл кочення допоміжної опори для зазначеного кінця вказаного гвинта, створюючи умови для рівномірного розміщення по колу тіл кочення, що відповідно забезпечує підвищення надійності роботи гвинтового механізму. На фіг. 1 схематично показаний удосконалений гвинтовий механізм, вид збоку; на фіг. 2 переріз А-А на фіг. 1: де 1 - корпус; 2 - напрямна корпусу; 3 - консольний гвинт; 4 - кільцева канавка; 5 - вільний кінець гвинта; 6 - гайка; 7 - порожнина гайки; 8 - тіла кочення; 9 - кільце; 10 отвори. Гвинтовий механізм містить корпус 1 з прямолінійною напрямною 2, розміщений в корпусі 1 з можливістю свого обертального руху консольний гвинт 3 із сферичною кільцевою канавкою 4 на вільному кінці 5, а також розташовану в прямолінійній напрямній 2 корпусу 1 з можливістю свого поступального переміщення гайку 6, при цьому в зазначеній гайці 6 виконана порожнина 7 і її вісь співпадає з віссю гвинта 3, а допоміжна опора для вільного кінця 5 вказаного гвинта 3 виконана у вигляді розміщених в його сферичній кільцевій канавці 4 тіл кочення 8. Крім цього, між вільним кінцем 5 консольного гвинта 3 і гайкою 6 встановлено кільце 9 з рівномірно розміщеними по колу радіальними отворами 10, а тіла кочення 8 допоміжної опори для зазначеного кінця 5 вказаного гвинта 3 розташовані в цих отворах 10. При такому виконанні вказаного гвинтового механізму радіальні отвори 10 кільця 9 мають циліндричну форму і розміщуються рівномірно по його коловому периметру, а вказане кільце 9 1 UA 97261 U 5 10 15 20 розміщується з радіальними зазорами між консольним гвинтом 3 та гайкою 6 і може бути виготовлено з різного, наприклад пластмасового, матеріалу. Розташовані в радіальних отворах 10 кільця 9 тіла кочення 8 мають кулькову форму. При роботі гвинтового механізму та обертальному русі консольного гвинта 3 відбувається поступальне переміщення гайки 6 в прямолінійній напрямній 2 корпусу 1, при цьому виключаються саме радіальні зміщення вільного кінця 5 консольного гвинта 3. Разом з цим, за рахунок встановлення в такому гвинтовому механізмі між вільним кінцем 5 консольного гвинта 3 і гайкою 6 кільця 9 з рівномірно розміщеними по його колу радіальними отворами 10, а також розташування в них кулькових тіл кочення 8 допоміжної опори для зазначеного кінця 5 вказаного гвинта 3 створюються умови для рівномірного розміщення по колу цих же тіл кочення 8. Здійснене удосконалення вказаного гвинтового механізму виключає в ньому ексцентричне зміщення тіл кочення допоміжної опори для вільного кінця консольного гвинта в його сферичній кільцевій канавці відносно осі порожнини гайки та заклинювання між цією гайкою і гвинтом, що відповідно забезпечує підвищення надійності роботи такого механізму. Джерела інформації: 1. Артоболевский И.И. Механизмы в современной технике. - М.: Наука, 1979. Т. 3. - С. 409, рис. 2151. 2. А. с. СССР № 1730491, МПК F1Н 25/20. Винтовой механизм / В.И. Лобов, З.И. Новширванова, А.Г. Овчинников, Г.Я. Зимняков; Всесоюзный научно-исследовательский институт расходометрии. - Опубл. 30.04.1992. Бюл. № 16. - С. 175. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Гвинтовий механізм, що містить корпус з прямолінійною напрямною, розміщений в корпусі з можливістю свого обертального руху консольний гвинт із сферичною кільцевою канавкою на вільному кінці, а також розташовану в прямолінійній напрямній корпусу з можливістю свого поступального переміщення гайку, при цьому в зазначеній гайці виконана порожнина і її вісь співпадає з віссю гвинта, а допоміжна опора для вільного кінця вказаного гвинта виконана у вигляді розміщених в його сферичній кільцевій канавці тіл кочення, який відрізняється тим, що між вільним кінцем консольного гвинта і гайкою встановлено кільце з рівномірно розміщеними по колу радіальними отворами, а тіла кочення допоміжної опори для зазначеного кінця вказаного гвинта розташовані в цих отворах. 2 UA 97261 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
