Муфта

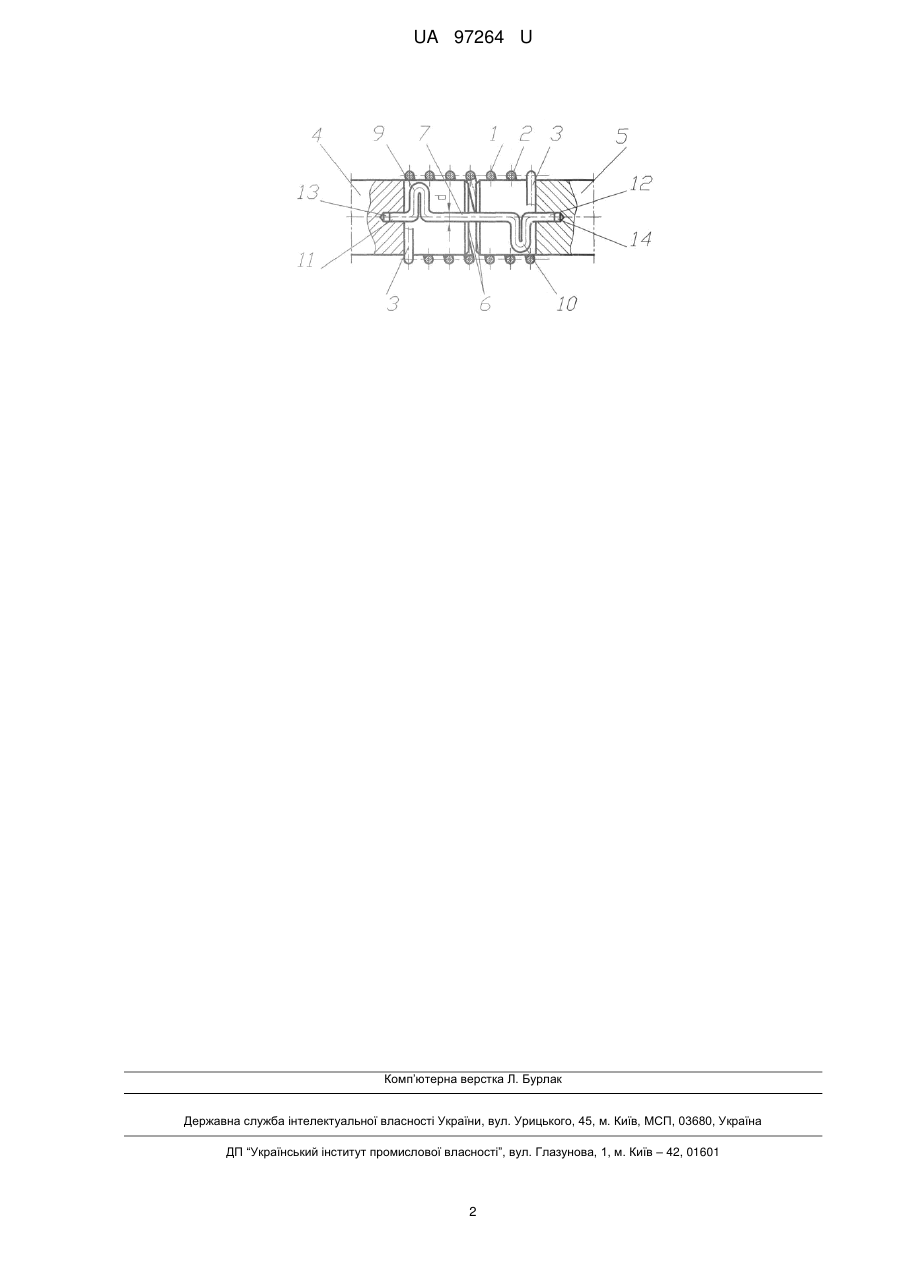

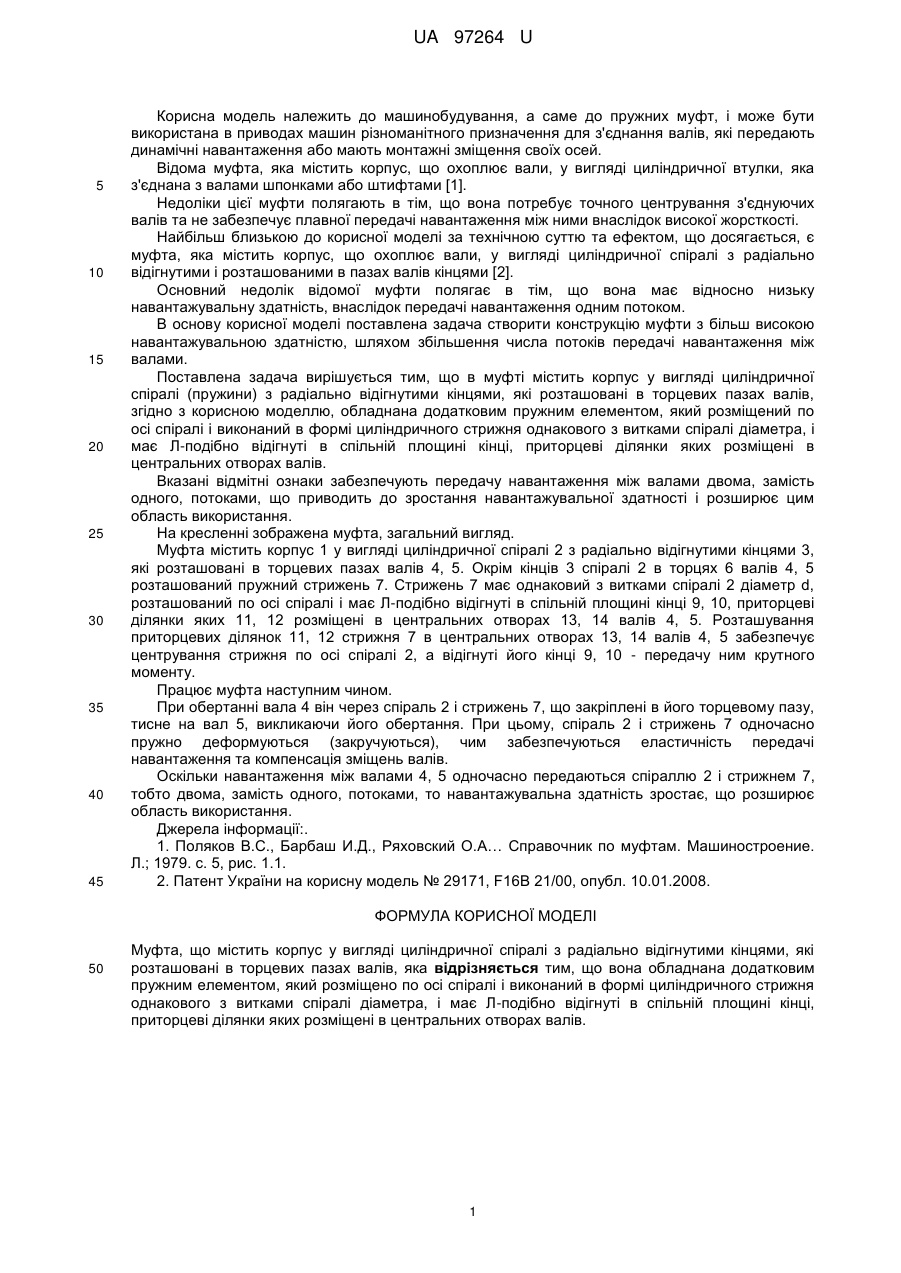

Реферат: Муфта містить корпус у вигляді циліндричної спіралі з радіально відігнутими кінцями. Обладнана додатковим пружним елементом, який розміщено по осі спіралі і виконаний в формі циліндричного стрижня однакового з витками спіралі діаметра, і має Л-подібно відігнуті в спільній площині кінці. UA 97264 U (54) МУФТА UA 97264 U UA 97264 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана в приводах машин різноманітного призначення для з'єднання валів, які передають динамічні навантаження або мають монтажні зміщення своїх осей. Відома муфта, яка містить корпус, що охоплює вали, у вигляді циліндричної втулки, яка з'єднана з валами шпонками або штифтами [1]. Недоліки цієї муфти полягають в тім, що вона потребує точного центрування з'єднуючих валів та не забезпечує плавної передачі навантаження між ними внаслідок високої жорсткості. Найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, є муфта, яка містить корпус, що охоплює вали, у вигляді циліндричної спіралі з радіально відігнутими і розташованими в пазах валів кінцями [2]. Основний недолік відомої муфти полягає в тім, що вона має відносно низьку навантажувальну здатність, внаслідок передачі навантаження одним потоком. В основу корисної моделі поставлена задача створити конструкцію муфти з більш високою навантажувальною здатністю, шляхом збільшення числа потоків передачі навантаження між валами. Поставлена задача вирішується тим, що в муфті містить корпус у вигляді циліндричної спіралі (пружини) з радіально відігнутими кінцями, які розташовані в торцевих пазах валів, згідно з корисною моделлю, обладнана додатковим пружним елементом, який розміщений по осі спіралі і виконаний в формі циліндричного стрижня однакового з витками спіралі діаметра, і має Л-подібно відігнуті в спільній площині кінці, приторцеві ділянки яких розміщені в центральних отворах валів. Вказані відмітні ознаки забезпечують передачу навантаження між валами двома, замість одного, потоками, що приводить до зростання навантажувальної здатності і розширює цим область використання. На кресленні зображена муфта, загальний вигляд. Муфта містить корпус 1 у вигляді циліндричної спіралі 2 з радіально відігнутими кінцями 3, які розташовані в торцевих пазах валів 4, 5. Окрім кінців 3 спіралі 2 в торцях 6 валів 4, 5 розташований пружний стрижень 7. Стрижень 7 має однаковий з витками спіралі 2 діаметр d, розташований по осі спіралі і має Л-подібно відігнуті в спільній площині кінці 9, 10, приторцеві ділянки яких 11, 12 розміщені в центральних отворах 13, 14 валів 4, 5. Розташування приторцевих ділянок 11, 12 стрижня 7 в центральних отворах 13, 14 валів 4, 5 забезпечує центрування стрижня по осі спіралі 2, а відігнуті його кінці 9, 10 - передачу ним крутного моменту. Працює муфта наступним чином. При обертанні вала 4 він через спіраль 2 і стрижень 7, що закріплені в його торцевому пазу, тисне на вал 5, викликаючи його обертання. При цьому, спіраль 2 і стрижень 7 одночасно пружно деформуються (закручуються), чим забезпечуються еластичність передачі навантаження та компенсація зміщень валів. Оскільки навантаження між валами 4, 5 одночасно передаються спіраллю 2 і стрижнем 7, тобто двома, замість одного, потоками, то навантажувальна здатність зростає, що розширює область використання. Джерела інформації:. 1. Поляков B.C., Барбаш И.Д., Ряховский О.А… Справочник по муфтам. Машиностроение. Л.; 1979. с. 5, рис. 1.1. 2. Патент України на корисну модель № 29171, F16B 21/00, опубл. 10.01.2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Муфта, що містить корпус у вигляді циліндричної спіралі з радіально відігнутими кінцями, які розташовані в торцевих пазах валів, яка відрізняється тим, що вона обладнана додатковим пружним елементом, який розміщено по осі спіралі і виконаний в формі циліндричного стрижня однакового з витками спіралі діаметра, і має Л-подібно відігнуті в спільній площині кінці, приторцеві ділянки яких розміщені в центральних отворах валів. 1 UA 97264 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
