Пристрій для випробування зразків на розтягування

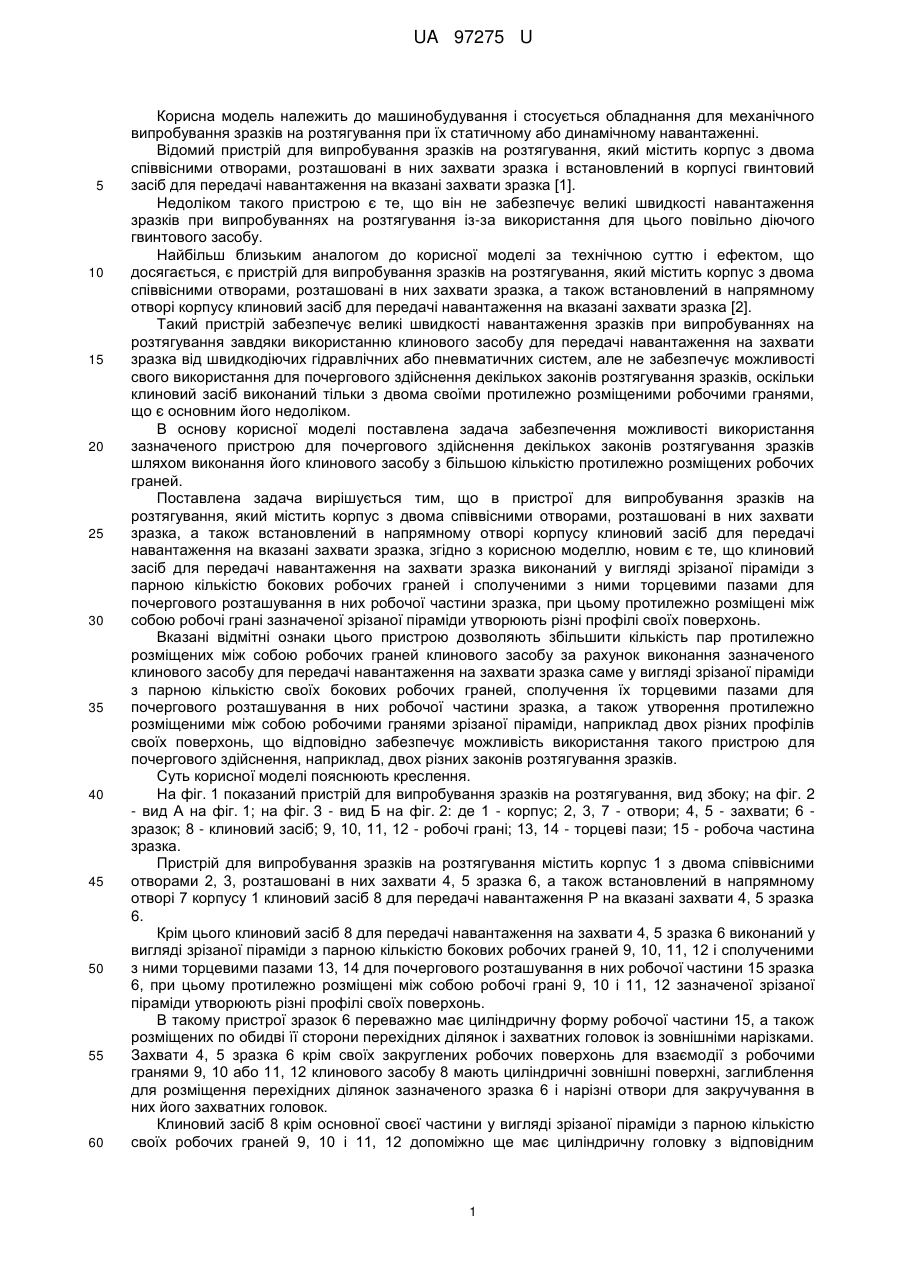

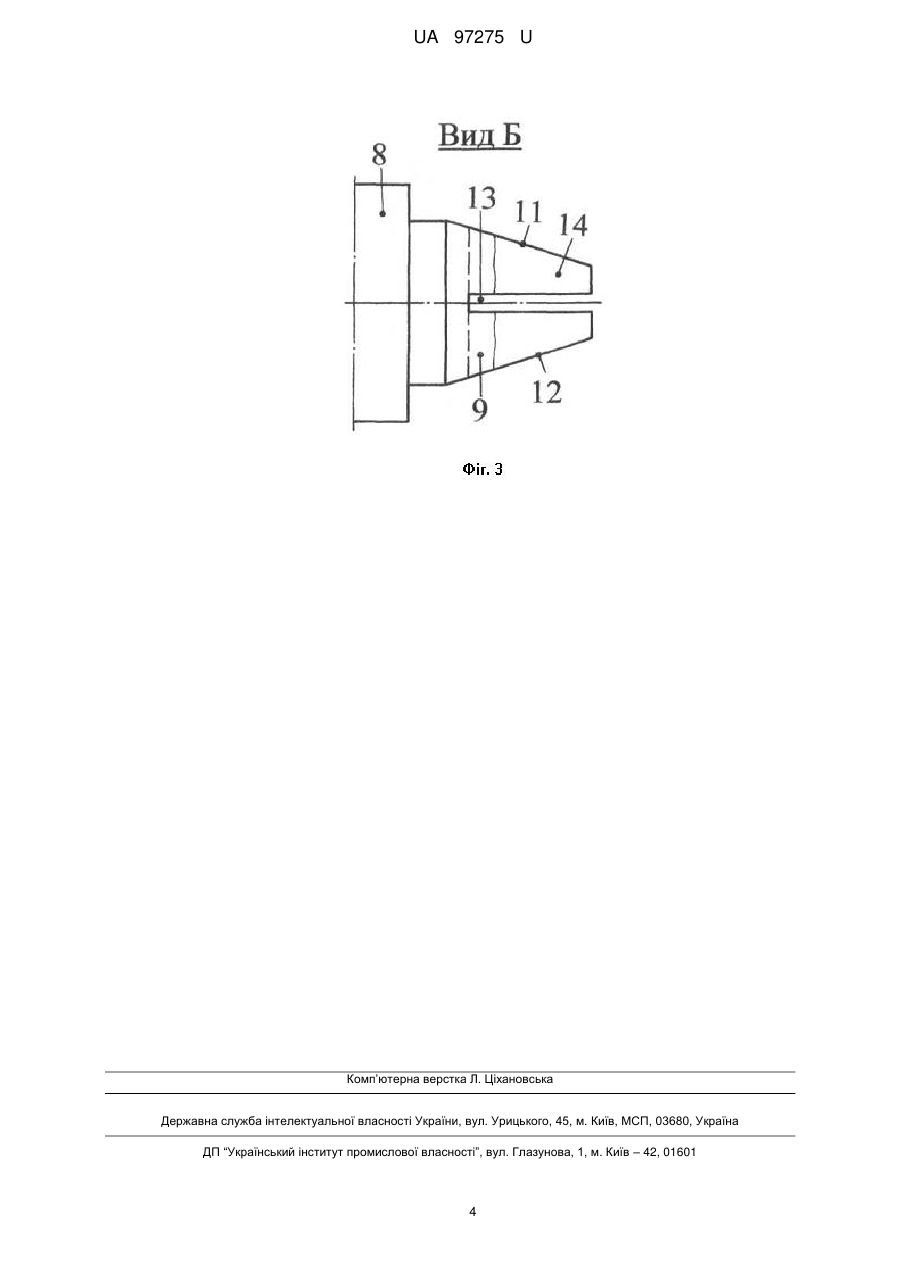

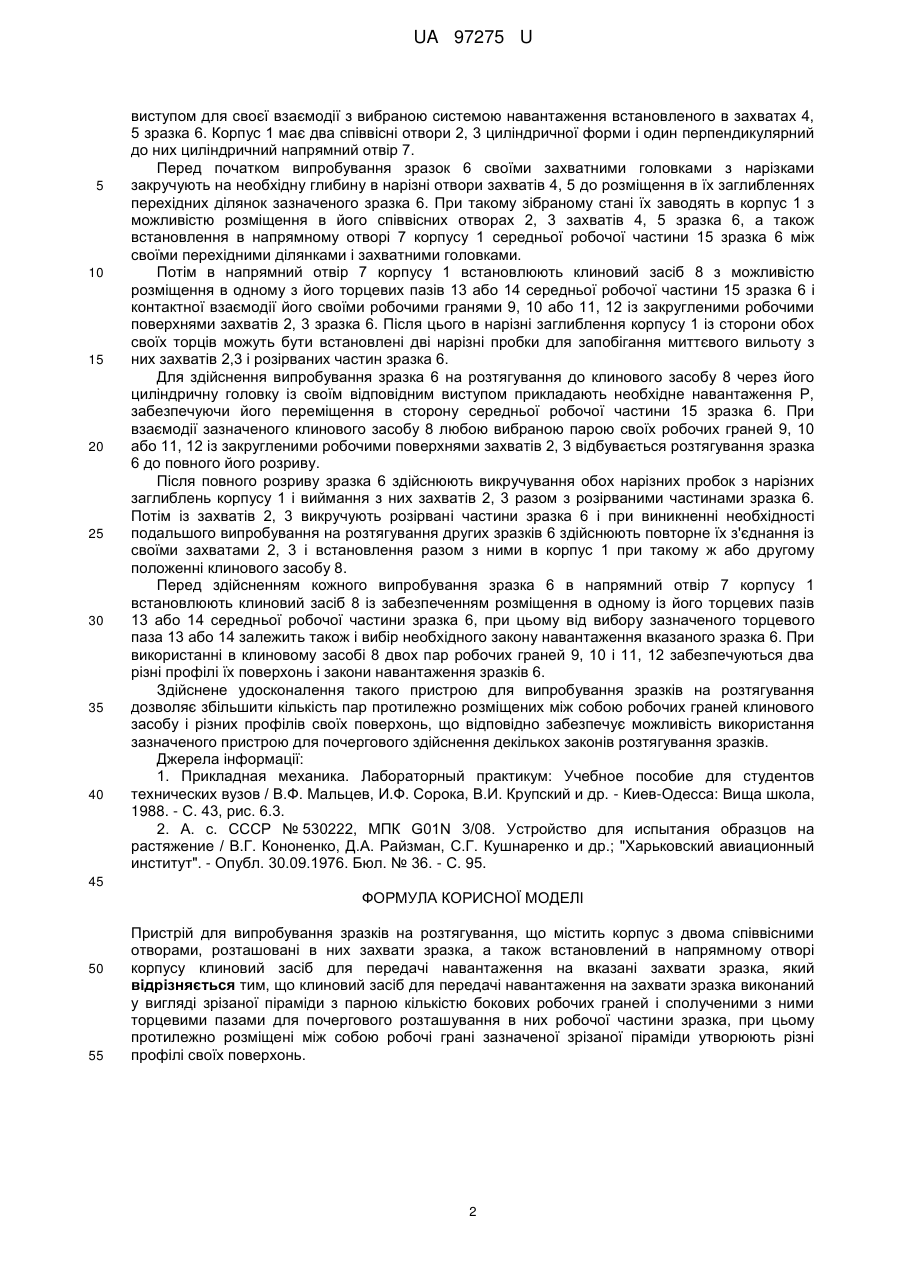

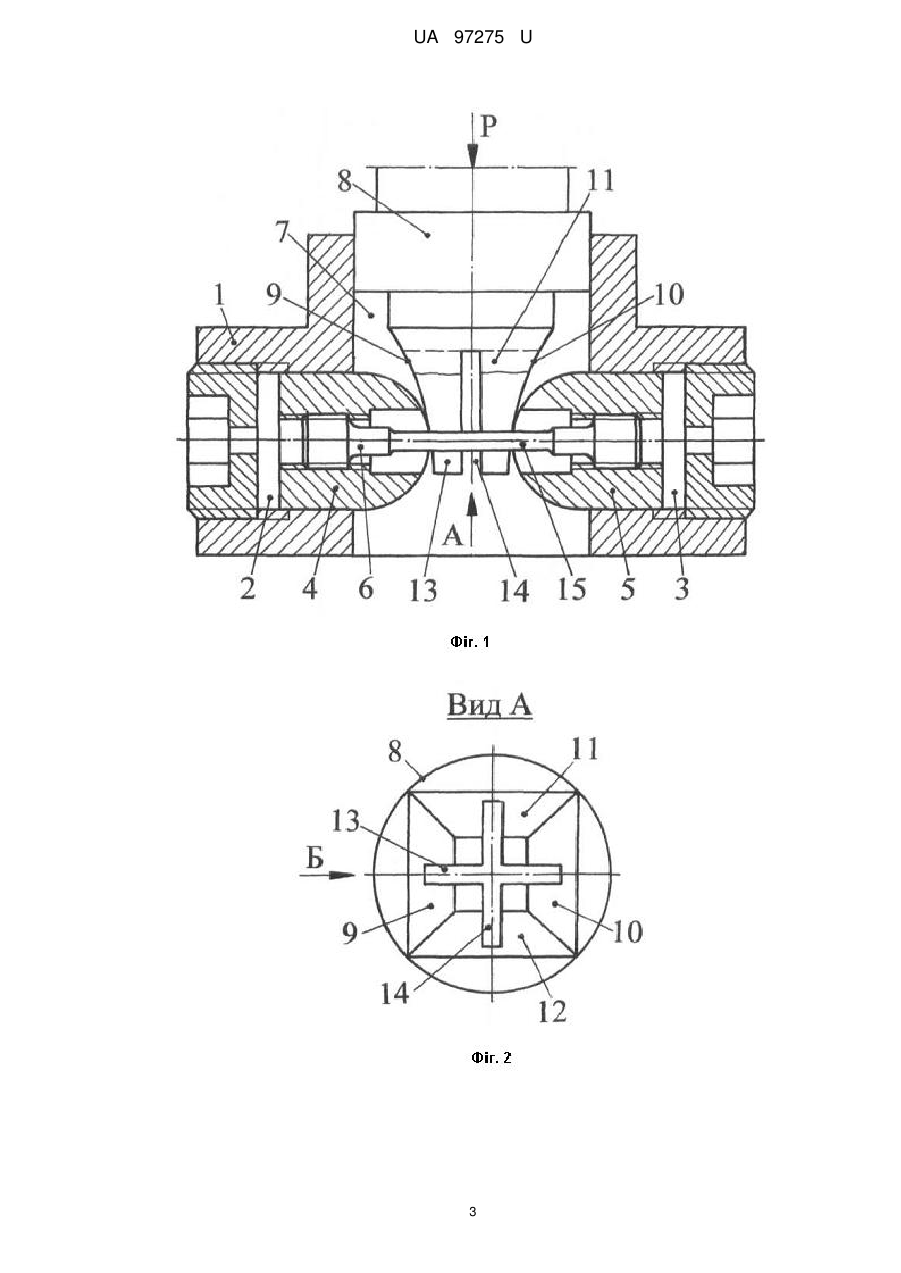

Реферат: UA 97275 U UA 97275 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується обладнання для механічного випробування зразків на розтягування при їх статичному або динамічному навантаженні. Відомий пристрій для випробування зразків на розтягування, який містить корпус з двома співвісними отворами, розташовані в них захвати зразка і встановлений в корпусі гвинтовий засіб для передачі навантаження на вказані захвати зразка [1]. Недоліком такого пристрою є те, що він не забезпечує великі швидкості навантаження зразків при випробуваннях на розтягування із-за використання для цього повільно діючого гвинтового засобу. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є пристрій для випробування зразків на розтягування, який містить корпус з двома співвісними отворами, розташовані в них захвати зразка, а також встановлений в напрямному отворі корпусу клиновий засіб для передачі навантаження на вказані захвати зразка [2]. Такий пристрій забезпечує великі швидкості навантаження зразків при випробуваннях на розтягування завдяки використанню клинового засобу для передачі навантаження на захвати зразка від швидкодіючих гідравлічних або пневматичних систем, але не забезпечує можливості свого використання для почергового здійснення декількох законів розтягування зразків, оскільки клиновий засіб виконаний тільки з двома своїми протилежно розміщеними робочими гранями, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості використання зазначеного пристрою для почергового здійснення декількох законів розтягування зразків шляхом виконання його клинового засобу з більшою кількістю протилежно розміщених робочих граней. Поставлена задача вирішується тим, що в пристрої для випробування зразків на розтягування, який містить корпус з двома співвісними отворами, розташовані в них захвати зразка, а також встановлений в напрямному отворі корпусу клиновий засіб для передачі навантаження на вказані захвати зразка, згідно з корисною моделлю, новим є те, що клиновий засіб для передачі навантаження на захвати зразка виконаний у вигляді зрізаної піраміди з парною кількістю бокових робочих граней і сполученими з ними торцевими пазами для почергового розташування в них робочої частини зразка, при цьому протилежно розміщені між собою робочі грані зазначеної зрізаної піраміди утворюють різні профілі своїх поверхонь. Вказані відмітні ознаки цього пристрою дозволяють збільшити кількість пар протилежно розміщених між собою робочих граней клинового засобу за рахунок виконання зазначеного клинового засобу для передачі навантаження на захвати зразка саме у вигляді зрізаної піраміди з парною кількістю своїх бокових робочих граней, сполучення їх торцевими пазами для почергового розташування в них робочої частини зразка, а також утворення протилежно розміщеними між собою робочими гранями зрізаної піраміди, наприклад двох різних профілів своїх поверхонь, що відповідно забезпечує можливість використання такого пристрою для почергового здійснення, наприклад, двох різних законів розтягування зразків. Суть корисної моделі пояснюють креслення. На фіг. 1 показаний пристрій для випробування зразків на розтягування, вид збоку; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - вид Б на фіг. 2: де 1 - корпус; 2, 3, 7 - отвори; 4, 5 - захвати; 6 зразок; 8 - клиновий засіб; 9, 10, 11, 12 - робочі грані; 13, 14 - торцеві пази; 15 - робоча частина зразка. Пристрій для випробування зразків на розтягування містить корпус 1 з двома співвісними отворами 2, 3, розташовані в них захвати 4, 5 зразка 6, а також встановлений в напрямному отворі 7 корпусу 1 клиновий засіб 8 для передачі навантаження Р на вказані захвати 4, 5 зразка 6. Крім цього клиновий засіб 8 для передачі навантаження на захвати 4, 5 зразка 6 виконаний у вигляді зрізаної піраміди з парною кількістю бокових робочих граней 9, 10, 11, 12 і сполученими з ними торцевими пазами 13, 14 для почергового розташування в них робочої частини 15 зразка 6, при цьому протилежно розміщені між собою робочі грані 9, 10 і 11, 12 зазначеної зрізаної піраміди утворюють різні профілі своїх поверхонь. В такому пристрої зразок 6 переважно має циліндричну форму робочої частини 15, а також розміщених по обидві її сторони перехідних ділянок і захватних головок із зовнішніми нарізками. Захвати 4, 5 зразка 6 крім своїх закруглених робочих поверхонь для взаємодії з робочими гранями 9, 10 або 11, 12 клинового засобу 8 мають циліндричні зовнішні поверхні, заглиблення для розміщення перехідних ділянок зазначеного зразка 6 і нарізні отвори для закручування в них його захватних головок. Клиновий засіб 8 крім основної своєї частини у вигляді зрізаної піраміди з парною кількістю своїх робочих граней 9, 10 і 11, 12 допоміжно ще має циліндричну головку з відповідним 1 UA 97275 U 5 10 15 20 25 30 35 40 виступом для своєї взаємодії з вибраною системою навантаження встановленого в захватах 4, 5 зразка 6. Корпус 1 має два співвісні отвори 2, 3 циліндричної форми і один перпендикулярний до них циліндричний напрямний отвір 7. Перед початком випробування зразок 6 своїми захватними головками з нарізками закручують на необхідну глибину в нарізні отвори захватів 4, 5 до розміщення в їх заглибленнях перехідних ділянок зазначеного зразка 6. При такому зібраному стані їх заводять в корпус 1 з можливістю розміщення в його співвісних отворах 2, 3 захватів 4, 5 зразка 6, а також встановлення в напрямному отворі 7 корпусу 1 середньої робочої частини 15 зразка 6 між своїми перехідними ділянками і захватними головками. Потім в напрямний отвір 7 корпусу 1 встановлюють клиновий засіб 8 з можливістю розміщення в одному з його торцевих пазів 13 або 14 середньої робочої частини 15 зразка 6 і контактної взаємодії його своїми робочими гранями 9, 10 або 11, 12 із закругленими робочими поверхнями захватів 2, 3 зразка 6. Після цього в нарізні заглиблення корпусу 1 із сторони обох своїх торців можуть бути встановлені дві нарізні пробки для запобігання миттєвого вильоту з них захватів 2,3 і розірваних частин зразка 6. Для здійснення випробування зразка 6 на розтягування до клинового засобу 8 через його циліндричну головку із своїм відповідним виступом прикладають необхідне навантаження Р, забезпечуючи його переміщення в сторону середньої робочої частини 15 зразка 6. При взаємодії зазначеного клинового засобу 8 любою вибраною парою своїх робочих граней 9, 10 або 11, 12 із закругленими робочими поверхнями захватів 2, 3 відбувається розтягування зразка 6 до повного його розриву. Після повного розриву зразка 6 здійснюють викручування обох нарізних пробок з нарізних заглиблень корпусу 1 і виймання з них захватів 2, 3 разом з розірваними частинами зразка 6. Потім із захватів 2, 3 викручують розірвані частини зразка 6 і при виникненні необхідності подальшого випробування на розтягування других зразків 6 здійснюють повторне їх з'єднання із своїми захватами 2, 3 і встановлення разом з ними в корпус 1 при такому ж або другому положенні клинового засобу 8. Перед здійсненням кожного випробування зразка 6 в напрямний отвір 7 корпусу 1 встановлюють клиновий засіб 8 із забезпеченням розміщення в одному із його торцевих пазів 13 або 14 середньої робочої частини зразка 6, при цьому від вибору зазначеного торцевого паза 13 або 14 залежить також і вибір необхідного закону навантаження вказаного зразка 6. При використанні в клиновому засобі 8 двох пар робочих граней 9, 10 і 11, 12 забезпечуються два різні профілі їх поверхонь і закони навантаження зразків 6. Здійснене удосконалення такого пристрою для випробування зразків на розтягування дозволяє збільшити кількість пар протилежно розміщених між собою робочих граней клинового засобу і різних профілів своїх поверхонь, що відповідно забезпечує можливість використання зазначеного пристрою для почергового здійснення декількох законів розтягування зразків. Джерела інформації: 1. Прикладная механика. Лабораторный практикум: Учебное пособие для студентов технических вузов / В.Ф. Мальцев, И.Ф. Сорока, В.И. Крупский и др. - Киев-Одесса: Вища школа, 1988. - С. 43, рис. 6.3. 2. А. с. СССР № 530222, МПК G01N 3/08. Устройство для испытания образцов на растяжение / В.Г. Кононенко, Д.А. Райзман, С.Г. Кушнаренко и др.; "Харьковский авиационный институт". - Опубл. 30.09.1976. Бюл. № 36. - С. 95. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для випробування зразків на розтягування, що містить корпус з двома співвісними отворами, розташовані в них захвати зразка, а також встановлений в напрямному отворі корпусу клиновий засіб для передачі навантаження на вказані захвати зразка, який відрізняється тим, що клиновий засіб для передачі навантаження на захвати зразка виконаний у вигляді зрізаної піраміди з парною кількістю бокових робочих граней і сполученими з ними торцевими пазами для почергового розташування в них робочої частини зразка, при цьому протилежно розміщені між собою робочі грані зазначеної зрізаної піраміди утворюють різні профілі своїх поверхонь. 2 UA 97275 U 3 UA 97275 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
